Обеспечение электробезопасности в жилом помещении напрямую зависит от исправности защитных устройств. Регулярная диагностика позволяет избежать поражения током при утечке или повреждении изоляции. Сложность процедуры варьируется от элементарной до средней, а общее время занимает около 30 минут. В этой статье мы разберем, как проверить УЗО самостоятельно, чтобы гарантировать защиту всех членов семьи.
Квалификационные требования и основы подготовки
Для проведения работ требуются базовые навыки работы с электрикой и понимание принципа действия дифференциальных токов. Оценка сложности зависит от выбранного метода: нажатие кнопки считается простым действием, тогда как использование измерительных приборов требует аккуратности. Проверку рекомендуется проводить раз в месяц, чтобы убедиться в отсутствии закисания внутренних механизмов. Игнорирование этого регламента может привести к тому, что устройство не сработает в критической ситуации.
Перечень комплектующих для замены
В случае обнаружения неисправности потребуется оперативная замена модуля. Для этого следует заранее подготовить запасные части и расходные материалы. Важно подбирать устройство с аналогичным номинальным током и током утечки.
- Новый модуль УЗО (соответствующего типа A или AC)
- Клеммники WAGO для надежного соединения
- Изолента ПВХ на основе резины
- Термоусадочные трубки разного диаметра
- Маркировочные бирки для кабелей
- Провода ПВ-3 (ПуГВ) сечением 2.5 или 4 мм²
- Очиститель контактов в аэрозоле
- Набор зажимов для DIN-рейки
Ниже представлена расчетная стоимость материалов для замены одного устройства.
| Материал | Количество | Расход на ед. | Цена за ед. | |
|---|---|---|---|---|
| УЗО (10мА/25А) | 1 шт. | 1 шт. | 1200 руб. | 1200 руб. |
| Провод ПуГВ 2.5 | 2 м | 2 м | 50 руб./м | 100 руб. |
| Клеммы WAGO | 4 шт. | 4 шт. | 20 руб. | 80 руб. |
| Изолента | 1 рулон | 0.2 рул. | 60 руб. | 60 руб. |
| Очиститель контактов | 1 баллон | 0.1 балл. | 450 руб. | 45 руб. |
Техническое оснащение для проверки
Правильный подбор инструмента минимизирует риски короткого замыкания и травматизма. Некоторые приборы являются обязательными, другие — вспомогательными.

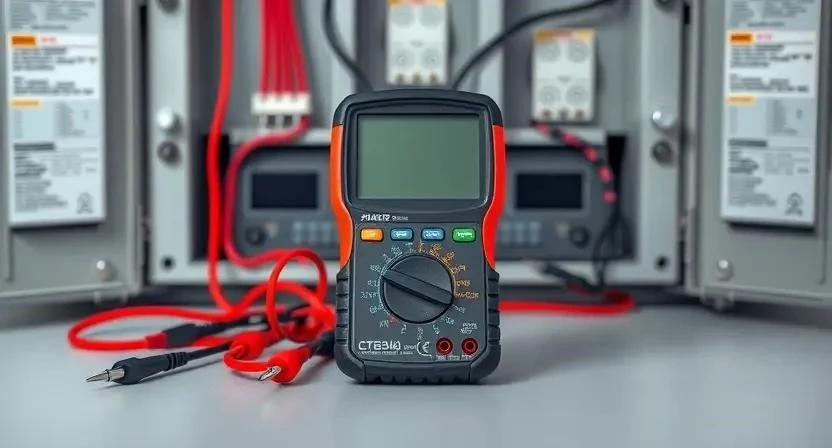

- Мультиметр — измерение напряжения и проверка целостности цепи.
- Индикаторная отвертка — определение фазы и наличия напряжения на контактах.

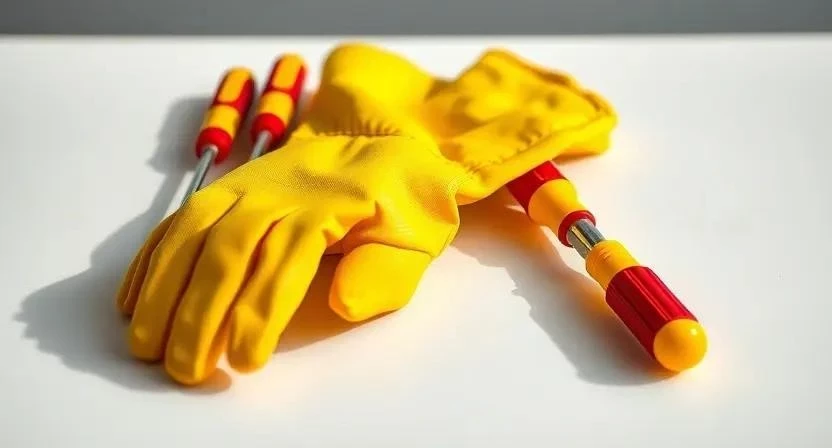

- Диэлектрические перчатки — защита рук от случайного удара током.
- Токоизмерительные клещи — замер реального тока утечки в линии.
- Набор изолированных отверток — затяжка и ослабление винтовых соединений.
- Фонарь налобный — обеспечение видимости внутри темного щитка.
- Тестер УЗО (специализированный) — точная проверка времени срабатывания в мс.
- Пассатижи с изоляцией — работа с проводами и зачистка изоляции.
- Щетка с мягким ворсом — удаление пыли с корпуса устройства.

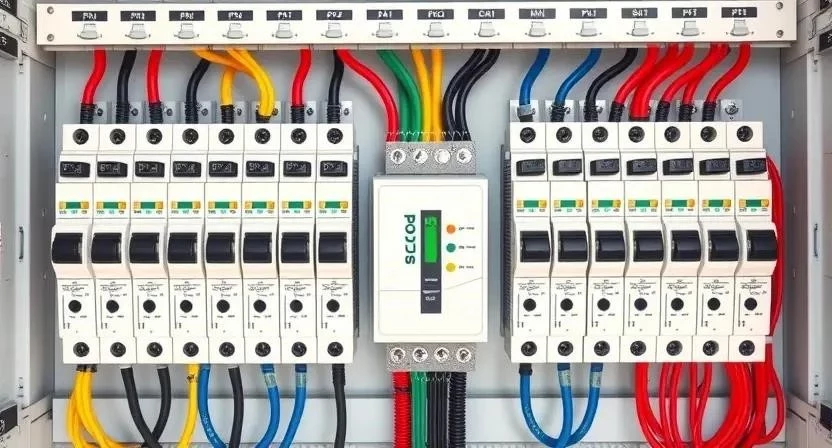

Организация зоны доступа к щитку
Перед началом работ необходимо обеспечить беспрепятственный доступ к электрощиту. Освещение рабочей зоны должно быть ярким, чтобы исключить ошибку при определении клемм. Посторонние предметы, мебель или коробки, перекрывающие доступ к дверце, удаляются. Соблюдение техники безопасности подразумевает использование диэлектрического коврика и запрет на работу во влажной одежде или с мокрыми руками.
Предварительный осмотр и очистка контактов
Качественная подготовка поверхности контактов предотвращает ложные срабатывания и перегрев. Сначала визуально осматриваются все зажимы на предмет окисления, потемнения пластика или следов оплавления. Затем проверяется плотность затяжки винтов: ослабленный контакт создает высокое сопротивление. Завершающим этапом становится очистка внутреннего пространства щитка от скопившейся пыли с помощью кисти или сжатого воздуха. Однажды при проверке в старом доме я обнаружил, что винт зажима фазного провода ослаб, из-за чего контакт грелся, а устройство срабатывало хаотично.
Последовательность действий по диагностике
Процесс проверки разделен на этапы, позволяющие перейти от простого тестирования к глубокому анализу.

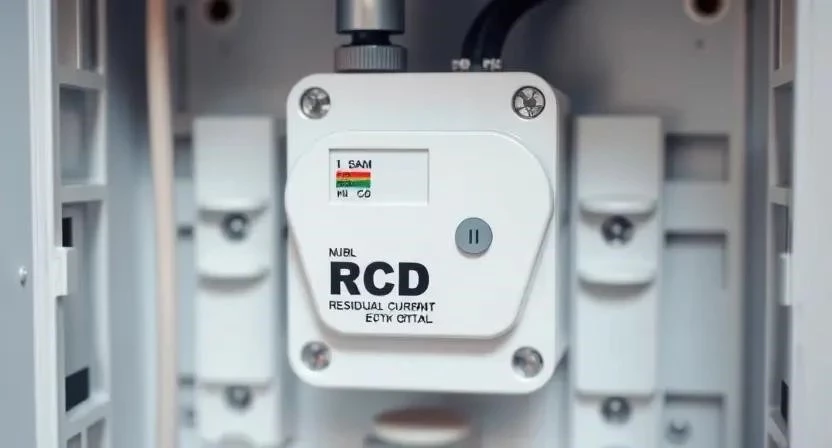

- Проверка встроенной кнопкой ТЕСТ (1 минута). Нажмите кнопку на лицевой панели. Рычаг должен мгновенно перейти в положение «Выкл». Это подтверждает исправность внутренней цепи расцепления.
- Диагностика мультиметром (5-10 минут). Измерьте напряжение на входе и выходе. При включенном УЗО на выходе должно быть напряжение сети, при выключенном — ноль.
- Имитация утечки тока (10 минут). С помощью специального тестера или через резистор создается ток утечки, превышающий номинал УЗО. При имитации утечки в ванной комнате выяснилось, что из-за высокой влажности порог срабатывания сместился, и УЗО сработало позже положенного времени.
- Анализ времени срабатывания (5 минут). Замеряется скорость разрыва цепи. Для бытовых приборов норма составляет до 30 мс.
- Тестирование под нагрузкой (10 минут). Включите несколько мощных приборов в линию и снова нажмите кнопку ТЕСТ. Устройство должно сработать без задержек.
- Оценка состояния рычага (1 минута). Проверьте плавность хода переключателя. Он не должен заедать или болтаться. Однажды я обнаружил, что кнопка ТЕСТ закисла от пыли и не нажималась, что привело к ложному выводу о поломке самого механизма.
- Проверка по цепи питания (5 минут). Убедитесь, что нулевой провод подключен строго через УЗО, иначе защита не будет работать.
- Фиксация результатов (2 минуты). Запишите дату проверки и состояние устройства в журнал или на бирку.
| Этап | Время | Контрольная точка |
|---|---|---|
| Кнопка ТЕСТ | 1 мин | Рычаг упал вниз |
| Замер напряжения | 10 мин | Разрыв цепи при выключении |
| Имитация утечки | 10 мин | Срабатывание при токе > 30мА |
| Замер времени | 5 мин | Время разрыва < 30 мс |
| Проверка нагрузки | 10 мин | Стабильное отключение |
| Осмотр рычага | 1 мин | Отсутствие люфта |
| Проверка нуля | 5 мин | Нуль проходит через модуль |
| Запись данных | 2 мин | Отметка о проверке |
Технические особенности и внешние факторы
На точность работы устройства влияет температура окружающей среды: при экстремальном холоде механизм может сработать медленнее. Высокая влажность в помещении часто приводит к микроутечкам, которые вызывают ложные срабатывания. Важна совместимость УЗО с автоматическими выключателями в одной группе. Также необходимо строго соблюдать номинальный ток утечки: для влажных зон (ванная) используется 10 мА, для общих комнат — 30 мА.
Критические просчеты при тестировании
Ошибки при проверке могут привести к ложному чувству безопасности или повреждению оборудования.
- Игнорирование кнопки ТЕСТ в течение нескольких месяцев, что ведет к закисанию контактов.
- Неправильное подключение мультиметра (перепутывание фазы и нуля), вызывающее короткое замыкание.
- Путаница между УЗО и диф-автоматом (диф-автомат дополнительно защищает от перегрузки, УЗО — только от утечки).
- Попытка имитировать утечку путем прямого соединения фазы с землей без ограничительного резистора.
- Проведение тестов без использования диэлектрических перчаток.
- Использование УЗО с током утечки 30 мА в зонах с повышенной влажностью вместо 10 мА.
Экономический анализ проведения работ
Стоимость обслуживания зависит от того, выполняется ли диагностика самостоятельно или с привлечением специалиста.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Диагностика (выезд) | 0 руб. | 1500 руб. | 1500 руб. |
| Проверка мультиметром | 0 руб. | 500 руб. | 500 руб. |
| Замена УЗО (работа) | 0 руб. | 800 руб. | 800 руб. |
| Расходные материалы | 300 руб. | 400 руб. | 100 руб. |
| 300 руб. | 3200 руб. | 2900 руб. |
Правила эксплуатации и обслуживания
После завершения проверки следует установить регламент ежемесячного тестирования. Рекомендуется наклеить на дверцу электрощитка небольшую бирку, где будет указана дата последней проверки и подпись исполнителя. Средний срок службы качественного УЗО составляет от 10 до 15 лет, однако в условиях сильной запыленности или перепадов температур устройство может потребовать замены раньше.
Современные аналоги и системы мониторинга
В качестве альтернативы связке «УЗО + автоматический выключатель» часто используют дифференциальные автоматы (АВДТ), которые объединяют обе функции в одном корпусе, экономя место в щитке. Для крупных объектов применяются современные системы мониторинга сети, которые в реальном времени отслеживают ток утечки и отправляют уведомление на смартфон при возникновении проблем с изоляцией.
| Номинал УЗО | Назначение | Пример применения | |||
|---|---|---|---|---|---|
| 10 мА | Повышенная защита | Ванная комната, душевая | |||
| 30 мА | Общая защита людей | Розетки в комнатах, кухня | |||
| 100 мА | Противопожарная защита | Вводной щит дома | 300 мА | Защита от пожара | Промышленные сети |
| 500 мА | Техническая защита | Складские помещения |
Разбор типичных ситуаций
Почему УЗО выбивает без видимой причины?
Чаще всего это происходит из-за суммарного тока утечки нескольких приборов или повреждения изоляции одного из кабелей в стене.
Что делать, если кнопка ТЕСТ не работает?
Если при нажатии рычаг не падает, устройство неисправно и должно быть немедленно заменено, так как защита не сработает при реальной утечке.
Как часто нужно проверять УЗО?
Оптимальный график — один раз в месяц. Это гарантирует работоспособность механизма расцепления.
Чем отличается УЗО от АВДТ?
УЗО реагирует только на утечку тока, а АВДТ (диф-автомат) защищает и от утечки, и от короткого замыкания или перегрузки сети.
Можно ли использовать УЗО без заземления?
Да, УЗО работает и без заземления, сравнивая токи в фазном и нулевом проводниках, однако с заземлением оно срабатывает быстрее.
Что означает тип AC в маркировке?
Это устройство, реагирующее только на переменный ток утечки, подходящее для большинства бытовых приборов.
Почему УЗО срабатывает при включении чайника?
Скорее всего, в ТЭНе чайника произошел пробой изоляции на корпус, что создает ток утечки.
