Как правильно соединить провода в распределительной коробке

Создание качественного электрического контакта в распределительной коробке — это фундамент безопасности любого жилого или производственного помещения. От того, насколько надежно выполнено соединение проводов, зависит не только работоспособность освещения и розеток, но и защита здания от возникновения пожаров вследствие перегрева контактов. В современных условиях электромонтаж требует строгого соблюдения нормативов, так как суммарная мощность бытовых приборов постоянно растет. Сложность работ по коммутации оценивается как средняя, а стоимость качественных расходных материалов для одной стандартной квартиры обычно не превышает 2000–3000 рублей. Время на обработку одной распределительной коробки составляет от 15 до 40 минут в зависимости от выбранного метода. Знание того, как правильно соединить провода, позволяет создать долговечную сеть, которая прослужит десятилетия без необходимости обслуживания.

Оценка сложности и требования безопасности

Перед началом любых электромонтажных работ необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Согласно актуальным нормам, обычная скрутка в чистом виде запрещена для использования в силовых сетях, так как она не обеспечивает стабильного прижима при температурных расширениях металла. Для выполнения качественного монтажа требуются базовые навыки работы с ручным инструментом и понимание принципов протекания тока. Электробезопасность стоит на первом месте: любые манипуляции проводятся только при полном отсутствии напряжения. Оценка сложности работ зависит от выбранного метода — использование клеммников WAGO доступно новичку, в то время как пайка или обжим гильзами требуют определенной сноровки и наличия специализированного оборудования. Весь процесс монтажа в рамках одной комнаты обычно занимает около 2–3 часов с учетом подготовки.

Необходимые материалы для электромонтажа

Качество соединения напрямую зависит от используемых компонентов. Для работы с медными и алюминиевыми жилами требуются разные типы соединителей, чтобы избежать электрохимической коррозии. Ниже представлен перечень материалов, которые следует подготовить заранее:

• Медные провода нужного сечения (обычно 1.5 мм² для света и 2.5 мм² для розеток);
• Быстрозажимные клеммники WAGO серии 221 или 2273;
• Винтовые клеммные колодки из поликарбоната или полиамида;
• Припой марки ПОС-61 (оловянно-свинцовый);
• Канифоль или нейтральный флюс-гель для пайки;
• Термоусадочные трубки разного диаметра с клеевым слоем;
• Изоляционная лента ПВХ (высокой адгезии) и ХБ;
• Медные луженые гильзы (ГМЛ) для метода обжима.

Таблица 1. Расходные материалы и ориентировочные цены

Инструментарий для выполнения работ

Профессиональный результат невозможен без использования подходящего инструмента. Хотя некоторые операции можно выполнить обычным ножом, использование специализированных устройств значительно повышает надежность контакта и скорость работы. Для домашнего мастера оптимальным будет приобретение комбинированного набора или аренда дорогостоящих позиций, таких как пресс-клещи.

Основные инструменты для качественного монтажа:

• Стриппер для автоматического снятия изоляции без повреждения жилы;
• Пассатижи с изолированными рукоятками (до 1000В);
• Электрический паяльник мощностью 60–100 Вт;
• Цифровой мультиметр для прозвонки цепей и замера напряжения;
• Монтажный нож с пяткой для разделки кабеля вдоль;
• Кримпер (пресс-клещи) для обжима гильз;
• Отвертки (шлицевая и крестовая) с диэлектрическим покрытием.

Подготовка рабочего пространства

Организация безопасного места — залог успешного ремонта. В первую очередь необходимо полностью обесточить сеть, выключив автоматические выключатели в щитке. Обязательно проверьте отсутствие напряжения на рабочих жилах с помощью индикаторной отвертки или мультиметра. Если работы проводятся в темном помещении, обеспечьте автономное освещение (налобный фонарь или аккумуляторный прожектор). Распределительную коробку нужно очистить от строительной пыли и остатков штукатурки. Если коробка находится под потолком, используйте устойчивую стремянку. Защитите напольное покрытие и стены пленкой, особенно если планируется использование пайки, так как капли расплавленного припоя или флюса могут оставить невыводимые пятна на отделке.

Подготовка токоведущих жил

Правильная зачистка проводов определяет качество будущего контакта. Снимите внешнюю оболочку кабеля (ВВГнг или аналога) на длину 10–15 см, чтобы иметь запас для маневра внутри коробки. Изоляция с самих жил снимается на глубину от 10 до 50 мм в зависимости от выбранного способа соединения. Важно следить, чтобы лезвие ножа не оставляло круговых надрезов на меди, так как это создает точку излома. При обнаружении окислов (темный или зеленый налет) поверхность жил необходимо зачистить мелкой наждачной бумагой до появления характерного металлического блеска. Проверьте целостность металла: жила не должна иметь трещин или глубоких царапин. После подготовки убедитесь, что все провода аккуратно разведены в стороны и готовы к монтажу.

Пошаговая инструкция по соединению проводов

Шаг 1. Технология скрутки. Несмотря на ограничения ПУЭ, скрутка часто выступает подготовительным этапом перед пайкой или сваркой. Плотно прижмите зачищенные жилы друг к другу пассатижами и начинайте вращение, формируя равномерный «косичку». Для надежности используйте скрутку с загибом: кончик скрученного узла подгибается параллельно основной линии, что увеличивает площадь контакта. Помните, что простая скрутка без последующей фиксации (пайки, сварки или СИЗ) в современной проводке недопустима.

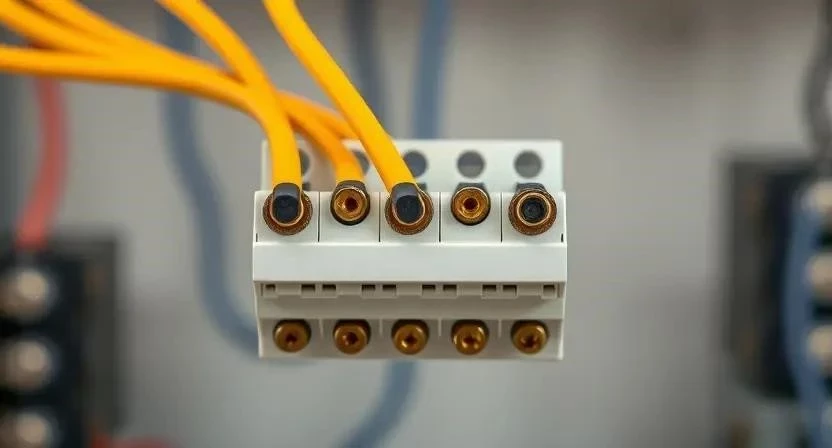

Шаг 2. Монтаж с помощью винтовых клеммников. Вставьте зачищенные концы проводов в латунную трубку клеммника с разных сторон. Затяните винты с умеренным усилием. Личный опыт: однажды я перетянул винт в дешевом китайском клеммнике, и он просто перерезал медную жилу. С тех пор я всегда проверяю надежность фиксации, слегка потянув за провод после затяжки. Винтовые соединения требуют периодической ревизии, так как медь обладает текучестью, и зажим со временем ослабевает.

Шаг 3. Установка быстрозажимных клеммников WAGO. Это самый быстрый и современный метод. Поднимите оранжевый рычаг (для серии 221), вставьте провод до упора и опустите рычаг. Внутри находится пружина, которая постоянно поджимает жилу, компенсируя температурные деформации. Личный опыт: использование WAGO в тесных подпотолочных коробках экономит массу времени и нервов, особенно когда нужно соединить 4–5 проводов одновременно.

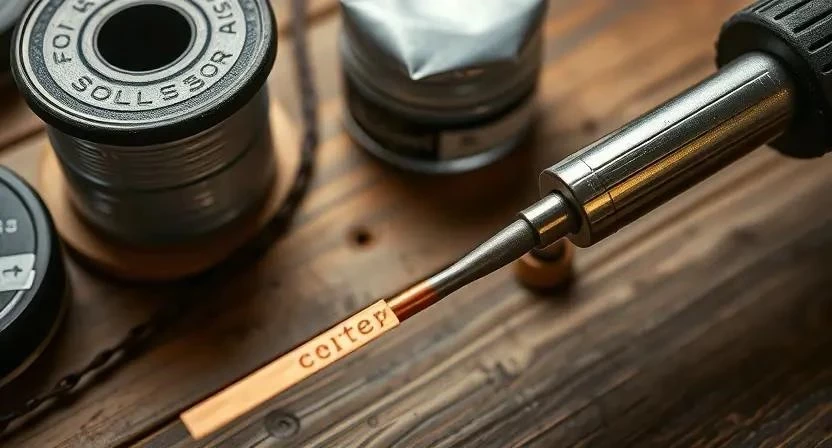

Шаг 4. Пайка проводов. Предварительно скрученные жилы обработайте флюсом. Разогрейте соединение паяльником и поднесите припой так, чтобы он заполнил все пустоты между проволоками. Пайка должна быть блестящей и гладкой. Избегайте «холодной пайки», когда припой ложится комками — это признак недостаточного прогрева. После остывания обязательно удалите остатки активного флюса спиртом, чтобы предотвратить коррозию.

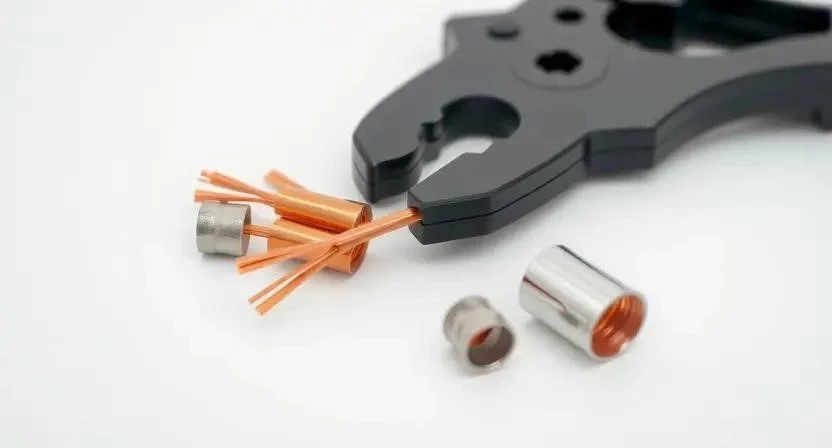

Шаг 5. Обжим гильзами. Подберите медную луженую гильзу (ГМЛ) под суммарное сечение всех соединяемых проводов. Жилы должны входить в гильзу плотно. Используйте кримпер для создания двух-трех точек жима по всей длине гильзы. Личный опыт: не пытайтесь обжимать гильзы пассатижами — это не обеспечит газонепроницаемого контакта, и соединение со временем окислится. Правильно обжатая гильза считается одним из самых надежных способов в электротехнике.

Шаг 6. Изоляция соединения. Самый надежный вариант — использование термоусадочной трубки. Наденьте ее на провод заранее, а после соединения сдвиньте на узел и прогрейте строительным феном (или зажигалкой). Трубка плотно обхватит контакт. Если используется изолента, наматывайте ее в 2–3 слоя с перекрытием в 50%, заходя на основную изоляцию провода на 2–3 см.

Шаг 7. Проверка контакта мультиметром. Переключите прибор в режим измерения сопротивления (омметр) или прозвонки. Убедитесь, что сопротивление между соединенными участками стремится к нулю. Если прибор показывает нестабильные значения, значит, контакт плохой и узел необходимо переделать.

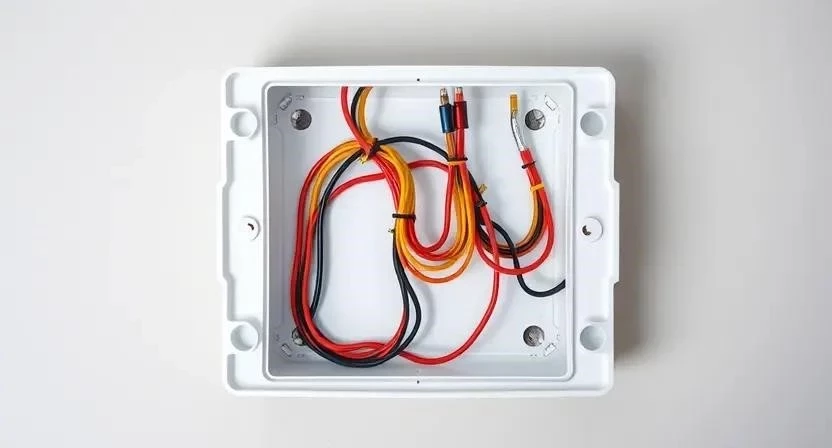

Шаг 8. Размещение соединения в коробке. Аккуратно уложите провода вдоль стенок распределительной коробки, избегая резких перегибов. Старайтесь разнести разные узлы (фазу, ноль, заземление) максимально далеко друг от друга. Закройте коробку крышкой и зафиксируйте ее винтами.

Важные технологические нюансы

При выполнении работ крайне важно учитывать температурный режим. При пайке нельзя перегревать изоляцию провода — если она начала плавиться и чернеть, узел лучше обрезать и зачистить заново. Категорически запрещено соединять медные и алюминиевые провода напрямую через скрутку; это приводит к быстрому окислению и возгоранию. Используйте только специальные клеммники с пастой или переходные стальные шайбы. Также учитывайте влажность помещения: в ванных комнатах или подвалах все соединения должны быть герметизированы термоусадкой с клеевым слоем. Время полной усадки трубки при температуре 120–150 градусов составляет всего 5–10 секунд.

Распространенные ошибки новичков

Многие начинающие мастера допускают критические просчеты, которые могут привести к авариям. Чтобы избежать проблем, ознакомьтесь со списком типичных ошибок:

1. Использование кислотных флюсов для пайки (они разъедают медь со временем);
2. Недостаточная длина зачистки жил, из-за чего контакт получается слабым;
3. Применение старой, высохшей изоленты, которая теряет свои свойства через месяц;
4. Неправильный подбор сечения гильзы (слишком свободная гильза не обеспечит зажим);
5. Перетяжка винтовых зажимов, приводящая к деформации и перелому жилы;
6. Оставление оголенных участков провода вне зоны изоляции;
7. Соединение проводов разного сечения в одном пружинном зажиме без фиксации.

Для исправления большинства ошибок требуется полная переделка узла с откусыванием поврежденного участка провода.

Расчет стоимости и сравнение методов

Выбор способа монтажа часто зависит от бюджета. Скрутка с последующей изоляцией — самый дешевый, но наименее надежный вариант. Клеммники WAGO дороже, но экономят время. Обжим гильзами требует затрат на инструмент, но идеален для скрытого монтажа под штукатурку.

Таблица 2. Сравнение методов соединения

Уход и обслуживание после завершения работ

Электрическая сеть требует внимания даже после успешного запуска. Для винтовых соединений обязательна проверка затяжки через месяц после начала эксплуатации, а затем — раз в год. Медь «течет» под давлением, и контакт может ослабнуть, что вызовет нагрев. Рекомендуется периодически (раз в несколько лет) проводить тепловизионное обследование распределительных коробок под нагрузкой. Если крышка коробки теплая на ощупь — это сигнал к немедленному вскрытию и ревизии. Срок службы качественного соединения пайкой или обжимом составляет 30–50 лет, в то время как клеммники WAGO рассчитаны на весь срок службы проводки (около 25 лет) при условии соблюдения номинальных токов.

Альтернативные варианты и современные технологии

Помимо классических методов, существуют специализированные коннекторы для работы в агрессивных средах или под водой (гелевые муфты). Современные бессварные технологии развиваются в сторону упрощения: появляются прокольные зажимы для СИП и ответвительные сжимы («орехи»), которые позволяют подключаться к магистрали без разрезания основного провода. Однако для внутренней отделки квартир профессионалы по-прежнему отдают предпочтение обжиму ГМЛ или сварке угольным электродом, так как эти методы создают монолитное соединение, не уступающее по проводимости цельному проводу.

Часто задаваемые вопросы (FAQ)

Можно ли соединять медь и алюминий скруткой?
Нет, это категорически запрещено. Из-за разности электрохимических потенциалов в присутствии влаги воздуха начинается коррозия, контакт греется и может привести к пожару. Используйте только специальные переходные клеммники.

Что надежнее: пайка или клеммники?
Для стационарной проводки в стенах надежнее пайка или обжим. Клеммники WAGO идеальны для освещения и доступных коробок, где нагрузка не превышает номинал.

Как выбрать размер гильзы для обжима?
Суммируйте сечения всех жил. Например, для трех проводов по 2.5 мм² общая площадь — 7.5 мм². Вам понадобится гильза ГМЛ 10, а пустоты можно заполнить отрезками жил.

Почему греется соединение проводов?
Основная причина — высокое переходное сопротивление из-за плохого прижима, окисления жил или превышения допустимой нагрузки на линию.

Можно ли использовать обычный скотч вместо изоленты?
Нет. Скотч не обладает диэлектрическими свойствами, не стоек к температуре и быстро отклеивается. Используйте только сертифицированную изоленту ПВХ или ХБ.

Чем опасна скрутка в современных сетях?
В современных квартирах много мощной техники (чайники, бойлеры). Скрутка не обеспечивает постоянного давления, при нагреве металл расширяется, контакт слабнет, возникает искрение.

Какой флюс лучше использовать для электромонтажа?
Используйте только нейтральные флюсы (канифоль, ЛТИ-120 без кислоты). Кислотные флюсы со временем разрушают медь, превращая ее в труху.

Таблица 3. План действий по монтажу одного узла

Таблица 4. Расчет стоимости материалов для одного узла (3 провода 2.5 мм²)
