Установка светодиодного освещения требует точного расчета мощности и строгого соблюдения правил электробезопасности. Средняя сложность работ оценивается как умеренная, а время выполнения занимает от 3 до 6 часов. Понимание того, как подключить led ленту к сети своими руками, позволяет существенно сэкономить на услугах электрика. Правильный подход гарантирует длительный срок службы диодов и безопасность всего помещения.
Подготовка и оценка работ
Монтаж системы освещения предполагает наличие базовых навыков работы с электрическим инструментом и понимание принципов цепей постоянного тока. Перед началом следует определить общее количество метров ленты и расположение точек питания. Оптимальным моментом для проведения работ считается этап чистовой отделки помещения, когда стены уже выровнены и покрашены. Время выполнения напрямую зависит от длины трассы и сложности конфигурации профиля.
Перечень необходимых материалов

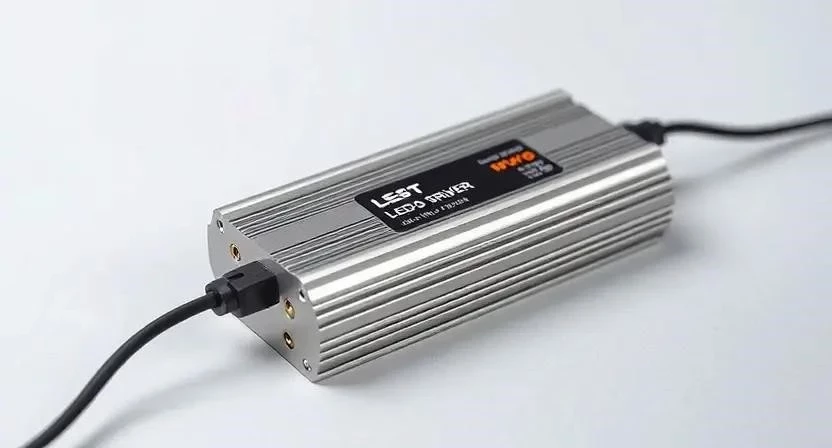

Для качественной установки потребуется комплект компонентов, совместимых по напряжению и мощности. Основным элементом является сама светодиодная лента, которая подбирается исходя из требуемой яркости и цветовой температуры. Блок питания (драйвер) должен иметь запас мощности не менее 20% от общей нагрузки ленты.
- Светодиодная лента (12В или 24В)
- Блок питания (трансформатор)
- Медный многожильный провод (сечение 0.5-0.75 мм²)
- Коннекторы для быстрого соединения
- Алюминиевый профиль с рассеивателем
- Монтажные клипсы для профиля
- Термоусадочная трубка для изоляции
- Двусторонний скотч (если профиль не используется)
| Материал | Расход на 1 м.п. | Примерная цена за ед. | |
|---|---|---|---|
| LED-лента | 1 метр | 300 руб. | 1500 руб. |
| Блок питания | 1 шт. | 1200 руб. | 1200 руб. |
| Провод PV-2 | 1.2 метра | 25 руб. | 150 руб. |
| Алюминиевый профиль | 1 метр | 400 руб. | 2000 руб. |
| Коннекторы | 2 шт. | 30 руб. | 150 руб. |

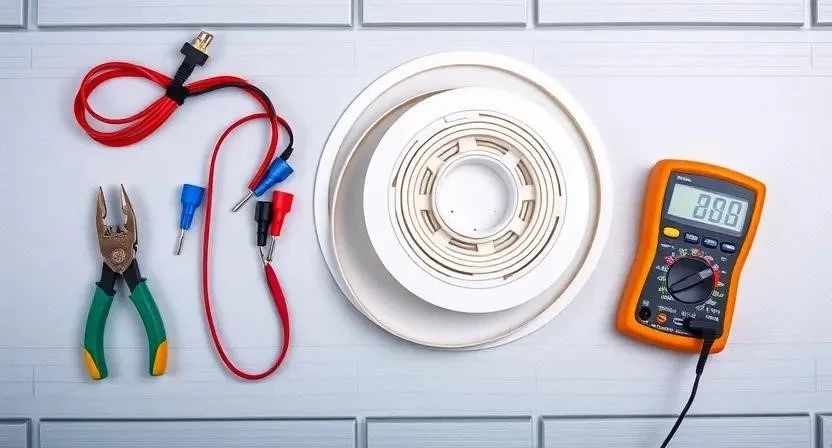

Инструментарий для монтажа
Правильно подобранный инструмент ускоряет процесс и минимизирует риск повреждения компонентов. Паяльник необходим для создания надежных электрических соединений, которые не окислятся со временем. Мультиметр позволяет проверить полярность и отсутствие короткого замыкания перед подачей напряжения.
| Инструмент | Назначение | Важность | Цена (ориент.) |
|---|---|---|---|
| Паяльник (40-60 Вт) | Пайка контактов ленты | Обязательно | 800 руб. |
| Стриппер | Зачистка изоляции жил | Желательно | 600 руб. |
| Отвертка (крестовая) | Крепление БП и профиля | Обязательно | 200 руб. |
| Мультиметр | Проверка напряжения | Обязательно | 1200 руб. |
| Ножницы/Кусачки | Обрезка ленты и проводов | Обязательно | 400 руб. |
- Используйте тонкий жалом паяльника для работы с мелкими контактами.
- Стриппер предотвращает повреждение медных жил при зачистке.
- Мультиметр в режиме прозвонки выявляет обрывы цепи.
- Крестовая отвертка с магнитным наконечником упрощает монтаж в узких нишах.
- Острые ножницы обеспечивают ровный срез по меткам.
- Термоусадка обеспечивает лучшую изоляцию, чем обычная изолента.
- Профильный нож помогает ровно обрезать алюминиевый профиль.
Организация рабочего пространства
Свободная зона монтажа позволяет избежать случайного повреждения материалов и ускоряет передвижение. Мебель в зоне установки следует отодвинуть или накрыть защитной пленкой для предотвращения попадания остатков припоя или пыли. Организованное рабочее место с достаточным освещением минимизирует ошибки при пайке. Весь строительный мусор и обрезки проводов должны утилизироваться сразу после завершения этапа.
Подготовка основания и профиля
Качественная адгезия ленты зависит от чистоты поверхности. Очистка места приклейки производится сухой ветошью, после чего следует обезжиривание поверхности спиртовым раствором или специальным составом. Если поверхность имеет неровности, их необходимо выровнять с помощью шпаклевки и зашкурить. Установка алюминиевого профиля выполняется с помощью саморезов или монтажного клея, что обеспечивает эффективный отвод тепла от диодов. Проверка готовности поверхности включает визуальный осмотр на отсутствие пыли и плотную фиксацию профиля.
Процесс установки светодиодной ленты
Следование четкому алгоритму исключает пропуск важных этапов монтажа. Однажды я решил сэкономить и не использовать алюминиевый профиль, что привело к перегреву ленты и выгоранию нескольких сегментов через месяц. Поэтому строго соблюдайте технологию.
- Замер длины ленты и определение точек питания (15 мин).
- Выбор и расчет блока питания по формуле: Мощность ленты × Длина + 20% запаса (20 мин).
- Разметка мест крепления профиля и вывода проводов (30 мин).
- Обрезка ленты строго по специальным меткам-ножницам (10 мин).
- Соединение ленты с проводами путем пайки или использования коннекторов (40 мин). При монтаже в ванной комнате я столкнулся с тем, что дешевые коннекторы окислились из-за влажности, поэтому теперь всегда использую только пайку и термоусадку.
- Подключение проводов к соответствующим клеммам блока питания (соблюдая полярность) (20 мин).
- Монтаж ленты в алюминиевый профиль с последующей установкой рассеивателя (60 мин).
- Подключение блока питания к сети 220В через защитный автомат (30 мин).
- Тестирование системы на работоспособность и отсутствие мерцания (15 мин). Использование мультиметра перед первым включением спасло мой блок питания от короткого замыкания, вызванного случайно перекрещенными жилами провода.
- Финальная фиксация всех кабелей стяжками и закрытие отверстий (30 мин).
| Этап работы | Время | Особенности |
|---|---|---|
| Подготовка | 65 мин | Точный расчет мощности БП |
| Электрика | 60 мин | Соблюдение полярности (+/-) |
| Монтаж профиля | 60 мин | Плотное прилегание к поверхности |
| Пусконаладка | 45 мин | Проверка всех сегментов |
| Завершение | 30 мин | Изоляция соединений |
Технические особенности и требования
Соблюдение температурного режима критично для работы светодиодов: перегрев сокращает срок службы компонентов. В помещениях с высокой влажностью необходимо использовать ленты с классом защиты IP65 и выше. Время высыхания клеевого слоя скотча составляет около 24 часов для полной фиксации, хотя первичная приклейка происходит мгновенно. Крайне важно обеспечить полную совместимость напряжения ленты (например, 12В) и блока питания, так как подача 24В на 12-вольтовую ленту приведет к мгновенному выгоранию диодов.
Типичные ошибки при подключении
Несоблюдение простых правил часто приводит к выходу оборудования из строя или снижению яркости освещения.
- Неправильный расчет мощности БП: использование блока «впритык» вызывает его перегрев и шум.
- Нарушение полярности: подключение «плюса» к «минусу» может сжечь контроллер или ленту.
- Использование некачественных коннекторов: приводит к плохому контакту и локальному нагреву.
- Монтаж без алюминиевого профиля: вызывает перегрев светодиодов и их быструю деградацию.
- Слишком длинные участки провода: вызывают падение напряжения, из-за чего конец ленты светит тусклее.
Смета и расчет затрат
Стоимость реализации проекта зависит от выбранного сегмента материалов (эконом, стандарт, премиум). Самостоятельный монтаж позволяет исключить оплату услуг мастера, что составляет значительную часть бюджета.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 4000 | 4000 | 0 |
| Инструменты | 2000 | 0 (у мастера) | -2000 |
| Работа по монтажу | 0 | 5000 | 5000 |
| Подключение к сети | 0 | 2000 | 2000 |
| 6000 | 11000 | 5000 |
Эксплуатация и обслуживание
Правила эксплуатации включают контроль за отсутствием перегибов провода в местах соединений. Очистка рассеивателя от пыли должна проводиться мягкой салфеткой без использования агрессивных растворителей. Раз в полгода рекомендуется проверять надежность контактов в клеммах блока питания. Срок службы качественных компонентов при использовании профиля составляет от 30 000 до 50 000 часов.
Другие варианты реализации
Для тех, кто не владеет навыками пайки, существуют готовые комплекты с быстросъемными разъемами. Беспроводные LED-системы на аккумуляторах подходят для временного освещения, но требуют регулярной зарядки. Сравнение соединителей показывает, что пайка является самым надежным методом, в то время как зажимные коннекторы удобны для быстрого монтажа, но менее долговечны.
Ответы на часто задаваемые вопросы
Можно ли соединять ленты последовательно?
Допустимо соединять до 5 метров ленты 12В. При большей длине возникает падение напряжения, и конец ленты будет светить слабее. В таком случае используется параллельное подключение.
Какой провод выбрать для подключения?
Рекомендуется использовать медный многожильный провод сечением 0.5-0.75 мм², так как он гибкий и обладает низким сопротивлением.
Что делать, если лента мерцает?
Мерцание обычно связано с использованием некачественного блока питания или несоответствием его мощности нагрузке. Проверьте надежность всех контактов.
Нужен ли диммер для регулировки яркости?
Диммер устанавливается между блоком питания и лентой. Он позволяет плавно менять интенсивность света, что удобно для вечернего освещения.
Можно ли клеить ленту на обои?
Не рекомендуется, так как при демонтаже или замене ленты обои будут повреждены. Лучше использовать алюминиевый профиль.
Как выбрать блок питания: 12В или 24В?
Выбор зависит от самой ленты. Если лента рассчитана на 24В, блок питания должен быть строго на 24В. Ленты 24В меньше подвержены падению напряжения на длинных участках.
Обязателен ли алюминиевый профиль?
Да, профиль работает как радиатор. Без него светодиоды перегреваются, что ведет к изменению цвета и быстрому выходу из строя.
