Организация системы освещения, управляемой из нескольких точек, является стандартной задачей при обустройстве длинных коридоров, лестничных маршей и спален. Монтаж такой схемы требует понимания принципов коммутации фазных проводников и аккуратности при работе с электропроводкой. Установка одной пары точек занимает в среднем от 3 до 5 часов, а сложность работ оценивается как средняя, требующая базовых навыков обращения с мультиметром и штроборезом. Важно заранее изучить, как подключить проходной выключатель в квартире, чтобы избежать короткого замыкания и обеспечить стабильную работу светильников. Данный материал содержит подробные рекомендации по выбору компонентов и пошаговый алгоритм реализации проекта.
Предварительная оценка и планирование электромонтажа
Электромонтажные работы по созданию системы проходного освещения требуют внимательного подхода к расчету нагрузки и выбору мест расположения узлов. Сложность процесса заключается в необходимости прокладки трехжильного кабеля между выключателями, что отличает эту схему от стандартного подключения. Оптимальным временем для проведения работ считается этап чернового ремонта, когда стены готовы к штроблению, но чистовая отделка еще не начата. Расчет времени выполнения должен включать не только сам монтаж, но и период застывания строительных смесей, используемых для фиксации подрозетников. Навыки работы с электричеством обязательны: необходимо уметь читать схемы соединений и пользоваться индикатором напряжения для обеспечения безопасности.
Комплектация необходимыми материалами
Качество используемых компонентов напрямую влияет на пожарную безопасность и долговечность электросети. Для стандартной квартиры рекомендуется использовать кабель с медными жилами, не поддерживающий горение. Ниже представлен перечень материалов, которые потребуются для работы:
- Кабель ВВГнг 3х1.5 (основной объем для линий освещения);
- Проходные выключатели (переключатели) соответствующей серии;
- Подрозетники для полых или твердых стен;
- Клеммные зажимы Wago для надежного соединения в коробках;
- Гофротруба ПВХ для защиты кабеля внутри штроб;
- Алебастр или гипсовая штукатурка для вмораживания коробок;
- Изоляционная лента разных цветов для маркировки жил;
- Маркер для подписи линий в распределительной коробке.
Таблица 1. Расход материалов и примерная стоимость
| Наименование материала | Единица измерения | Расход на 1 точку | Средняя цена (руб.) | |
|---|---|---|---|---|
| Кабель ВВГнг 3х1.5 | метр | 10-15 | 65 | 1300-1950 |
| Проходной выключатель | шт. | 1 | 450 | 900 |
| Подрозетник | шт. | 1 | 45 | 90 |
| Клеммники Wago (упаковка) | шт. | 4-6 | 35 | 210 |
| Гофротруба 16 мм | метр | 10 | 20 | 200 |
Подбор инструментов для качественного монтажа

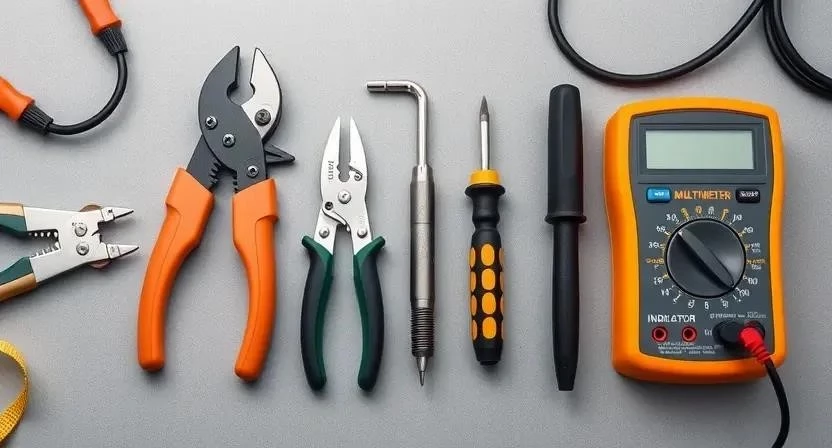

Профессиональный результат невозможен без использования специализированного инструментария. Для разовой работы в квартире часть дорогостоящего оборудования, например, перфоратор с коронкой или штроборез с пылесосом, целесообразно взять в аренду. Это позволит выполнить грязные этапы работ быстрее и чище. Индикаторная отвертка является критически важным инструментом для определения фазы, а мультиметр поможет прозвонить цепь перед подачей напряжения.
Таблица 2. Перечень инструментов и их назначение
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 150 |
| Стриппер | Снятие изоляции без повреждения жил | Желательно | 1200 |
| Пассатижи диэлектрические | Загиб и удержание жил | Обязательно | 800 |
| Мультиметр | Проверка целостности цепи | Обязательно | 950 |
| Перфоратор + коронка 68мм | Сверление отверстий под подрозетники | Обязательно | 5500 (или аренда) |
Организация рабочего пространства
Подготовка помещения начинается с обеспечения свободного доступа к местам установки электроустановочных изделий и распределительных коробок. Вся мебель должна быть сдвинута в центр комнаты или вынесена, а напольное покрытие (ламинат, паркет) защищено плотной полиэтиленовой пленкой или оргалитом. Строительная пыль при штроблении обладает высокой проникающей способностью, поэтому дверные проемы рекомендуется завесить влажной тканью. Организация рабочего места подразумевает наличие устойчивой стремянки и временного освещения, так как основная линия будет обесточена.
Технология подготовки поверхностей
Разметка стен выполняется с использованием лазерного или пузырькового уровня для обеспечения соосности выключателей. Стандартная высота установки составляет 900 мм от уровня чистового пола. После нанесения линий производится штробление каналов глубиной и шириной около 20-25 мм. Важно тщательно очистить пазы от строительного мусора и пыли с помощью пылесоса или щетки. Глубина посадочных мест для подрозетников проверяется путем их примерки — края коробок не должны выступать над плоскостью стены. Завершающим этапом подготовки является грунтовка штроб для лучшей адгезии фиксирующего раствора.
Алгоритм выполнения работ
Соблюдение последовательности действий гарантирует корректную работу схемы «инструкция по монтажу проходного выключателя» предполагает четкое следование этапам. Ниже представлена детальная технология подключения выключателей.
- Полное обесточивание линии. Отключите соответствующий автомат в электрощитке и обязательно проверьте отсутствие напряжения индикаторной отверткой на всех жилах.
- Монтаж подрозетников. Установите пластиковые коробки в подготовленные отверстия, зафиксировав их гипсовым раствором строго по уровню.
- Прокладка кабеля. Протяните кабель ВВГнг от распределительной коробки к первому подрозетнику, оставляя запас 15-20 см.
- Соединение выключателей. Проложите трехжильный кабель между первым и вторым выключателем. Две жилы будут выполнять роль перекидных проводников.
- Подключение к светильнику. От второго выключателя выведите провод к месту установки осветительного прибора.

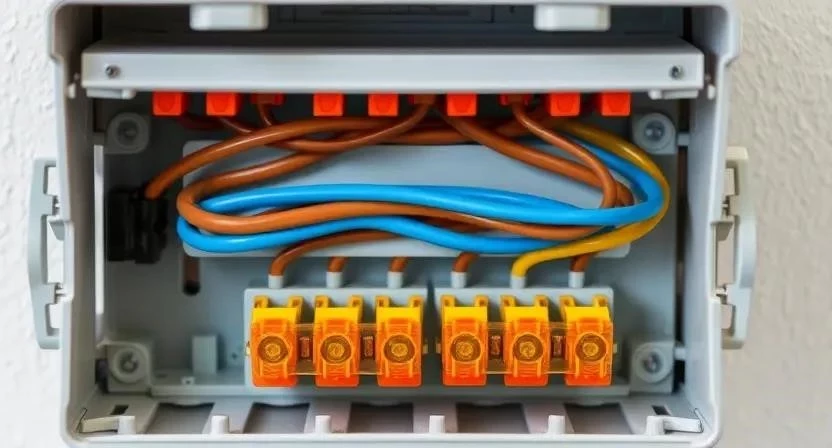

- Сборка в распределительной коробке. Соедините фазу от щитка с общим контактом первого выключателя. Ноль и заземление направьте напрямую к светильнику.
- Установка механизмов. Зачистите концы проводов на 10 мм, вставьте их в клеммы выключателей согласно схеме и закрепите механизмы в подрозетниках.
- Монтаж декоративных панелей. Установите рамки и клавиши после завершения всех малярных работ.
- Тестовое включение. Подайте питание и проверьте, чтобы свет включался и выключался из обеих точек в любом положении клавиш.
Личный опыт: При выполнении монтажа я всегда использую разноцветную изоленту для маркировки перекидных жил на обоих концах кабеля. Это позволяет избежать путаницы при подключении клемм, особенно если жилы в кабеле имеют одинаковую расцветку или плохо различимы при слабом освещении.
Таблица 3. План-график выполнения этапов
| Этап работ | Время выполнения | Особенности этапа |
|---|---|---|
| Разметка и штробление | 1.5 — 2 часа | Требуется защита от пыли |
| Установка коробок | 30 — 40 мин | Контроль горизонтального уровня | 1 час | Крепление в штробе каждые 40 см |
| Коммутация соединений | 40 — 60 мин | Использование надежных клеммников |
| Проверка и запуск | 20 мин | Тестирование мультиметром |
Технические нюансы и требования
Температурный режим при проведении электромонтажа должен быть не ниже -5°C, так как при низких температурах изоляция кабеля становится хрупкой и может треснуть при изгибе. Сечение провода для освещения строго регламентировано — 1.5 мм² по меди. При покупке выключателей обязательно проверяйте их совместимость: механизмы должны быть одной серии, чтобы ход клавиш и декоративные рамки совпадали. Время на фиксацию раствора при установке подрозетников составляет от 15 минут до 2 часов в зависимости от используемой смеси, и до полного высыхания прикладывать механические усилия к коробкам запрещено.
Распространенные ошибки начинающих мастеров
Чаще всего новички допускают ошибки в схеме подключения, путая фазный провод с нулевым или неправильно определяя общую клемму на переключателе. Использование кабеля с недостаточным сечением или попытка сэкономить на заземлении может привести к выходу системы из строя или поражению током. Плохая затяжка винтовых клемм вызывает нагрев контактов и оплавление пластика.
- Перепутывание входящей фазы и отходящих жил на первом выключателе.
- Соединение всех проводов в распределительной коробке «скруткой» без последующей пайки или использования зажимов.
- Отсутствие маркировки жил, что усложняет диагностику при поломке.
- Использование обычных выключателей вместо проходных.
- Повреждение изоляции при затягивании лапок-расширителей в подрозетнике.
- Монтаж без проверки отсутствия напряжения на линии.
Личный опыт: Однажды мне пришлось переделывать работу за мастером, который не затянул клеммы на выключателе. Через месяц эксплуатации контакт ослаб, начал искрить, и пластиковая клавиша просто приварилась к механизму. Теперь я всегда проверяю надежность фиксации каждого провода, с усилием потянув за него после зажатия в клемме.
Экономический расчет проекта
Стоимость реализации системы управления освещением складывается из затрат на материалы и оплату услуг специалиста. Самостоятельный монтаж позволяет сэкономить значительную сумму, однако требует наличия собственного инструмента или затрат на его аренду.
Таблица 4. Сравнение затрат: своими руками против мастера
| Статья расходов | Своими руками (руб.) | Работа мастера (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 3500 | 3500 | 0 |
| Монтажные работы | 0 | 4500 | 4500 |
| Штробление (за метр) | 0 | 1200 | 1200 |
| Аренда инструмента | 1500 | 0 | -1500 |
| 5000 | 9200 | 4200 |
Обслуживание системы после монтажа
После завершения всех работ и начала эксплуатации необходимо периодически проводить профилактический осмотр. Через полгода рекомендуется проверить затяжку винтовых контактов, так как медь обладает свойством «текучести», и контакт может ослабнуть. Для очистки пластиковых панелей следует использовать только мягкую влажную ветошь без агрессивных химических средств, которые могут повредить глянец или изменить цвет пластика. Срок службы качественных механизмов составляет около 10-15 лет, после чего может потребоваться замена из-за износа контактных групп.
Альтернативные способы управления светом
Помимо классической проводной схемы, существуют современные решения, упрощающие монтаж. Беспроводные выключатели работают по радиоканалу и не требуют штробления стен, что идеально для готового ремонта. Умные реле, устанавливаемые в подрозетник или за потолок, позволяют управлять светом через смартфон или голосовых помощников. Если необходимо управлять освещением из трех и более точек, в схему добавляются промежуточные (перекрестные) выключатели.
- Беспроводные системы на базе протокола Zigbee;
- Умные Wi-Fi выключатели с сенсорным управлением;
- Импульсные реле для управления кнопками без фиксации;
- Датчики движения с функцией принудительного включения;
- Диммеры с поддержкой проходного управления;
- Промежуточные выключатели для сложных схем;
- Системы «Умный дом» с центральным контроллером.
Часто задаваемые вопросы
1. Можно ли использовать обычный выключатель вместо проходного?
Нет, обычный выключатель имеет только два контакта и работает на разрыв цепи, тогда как проходной оснащен тремя контактами и работает как переключатель между двумя линиями.
2. Какой кабель лучше выбрать для квартиры?
Оптимальным выбором является медный кабель ВВГнг-LS с сечением жил 1.5 мм². Индекс LS означает низкое дымовыделение при горении.
3. Что делать, если свет не включается с одной из точек?
Необходимо проверить правильность подключения жил к перекидным клеммам. Скорее всего, перепутана входящая фаза с одной из отходящих линий на одном из выключателей.
4. Нужен ли отдельный ноль на каждый выключатель?
Нет, к проходным выключателям подводится только фазный провод. Нулевой провод идет напрямую от распределительной коробки к светильнику.
5. Как подключить три выключателя на одну лампу?
Для этого между двумя проходными выключателями нужно установить один перекрестный (промежуточный), который имеет четыре контакта.
6. Безопасно ли использовать Wago в распределительных коробках?
Да, оригинальные клеммники Wago серии 221 или 2273 рассчитаны на токи осветительных сетей и обеспечивают надежный подпружиненный контакт.
7. Как проверить схему перед подачей питания?
Используйте мультиметр в режиме «прозвонки». При переключении клавиш цепь между входной фазой и проводом на светильник должна попеременно замыкаться и размыкаться.
Личный опыт: Перед тем как окончательно закрыть крышку распределительной коробки и замазать штробы, я всегда провожу контрольный замер сопротивления изоляции и проверяю работоспособность схемы во всех комбинациях нажатий. Это избавляет от необходимости вскрывать отделку, если обнаружится скрытый дефект кабеля или ошибка в коммутации.
