Монтаж отопительного оборудования требует точного расчета электрической нагрузки и строгого соблюдения норм безопасности. Средняя стоимость материалов для подключения составляет от 5 до 15 тысяч рублей, а время выполнения работ занимает один рабочий день. Правильно понять, как подключить электрокотел к щитку, необходимо для предотвращения перегрева проводки и коротких замыканий. Грамотный подход гарантирует стабильную работу системы отопления в зимний период.
Предварительная подготовка и расчеты
Перед началом работ следует провести комплексную оценку мощности котла и проверить текущее состояние электропроводки в доме. Важно рассчитать допустимую нагрузку на сеть, чтобы избежать перегрузки магистрального кабеля. Все действия должны выполняться в строгом соответствии с требованиями ПУЭ, что исключает риск возгорания. Электромонтаж такого оборудования считается задачей средней сложности и требует базовых знаний электрики.
Перечень необходимых материалов

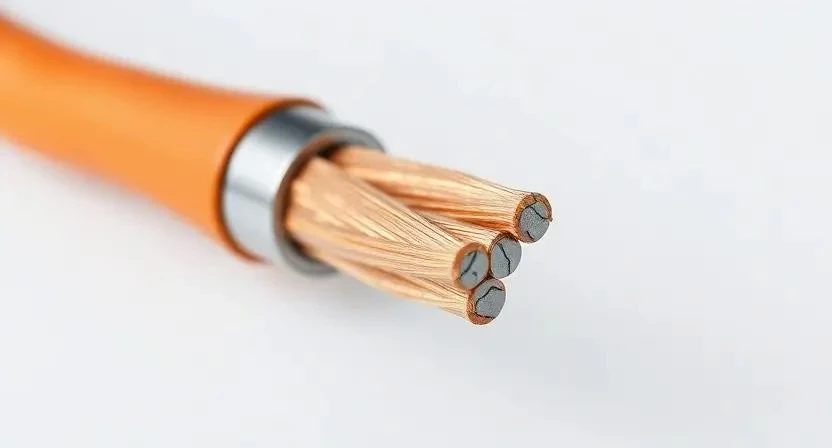

Для обеспечения надежного соединения используется медный кабель марки ВВГнг, который обладает повышенной огнестойкостью. Сечение провода подбирается индивидуально, исходя из мощности нагревательных элементов. В щитке устанавливаются автоматические выключатели и УЗО для защиты от утечек тока. Маркировка проводов помогает избежать путаницы при последующем обслуживании системы.
- Кабель медный ВВГнг (сечение согласно мощности)
- Автоматический выключатель (номинал под нагрузку)
- Устройство защитного отключения (УЗО)
- Клеммники винтовые или пружинные
- Наконечники НШВИ для многожильных проводов
- Гофрированная труба ПВХ для защиты кабеля
- Маркировочные бирки для проводов
- Изолента ПВХ или термоусадочные трубки
Подбор компонентов осуществляется по следующей зависимости:
| Мощность котла, кВт | Сечение кабеля, мм² | Номинал автомата, А |
|---|---|---|
| 3 | 2.5 | 16 |
| 6 | 4 | 25 |
| 9 | 6 | 32 |
| 12 | 10 | 40 |
| 15 | 16 | 50 |

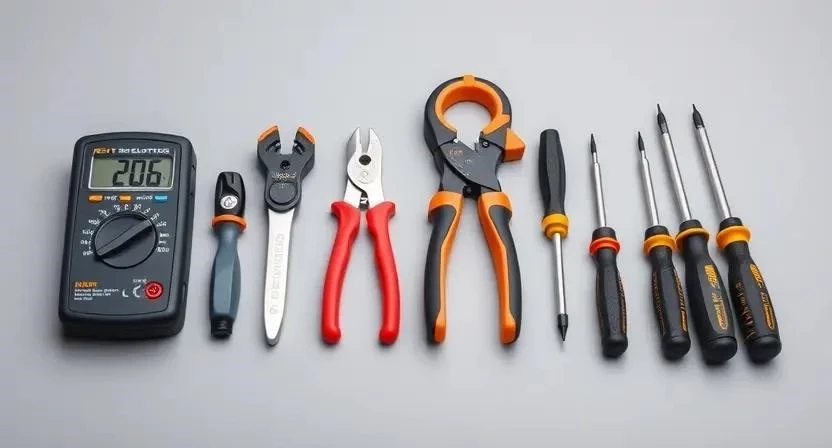

Инструментарий для электромонтажа
Качественный инструмент обеспечивает плотность соединений и скорость работы. Некоторые позиции являются обязательными, в то время как специализированное оборудование можно взять в аренду на время монтажа.
- Набор отверток с разными типами шлицов
- Стриппер для быстрой зачистки изоляции
- Кримпер (обжимной инструмент) для наконечников
- Мультиметр для проверки напряжения и прозвонки
- Индикаторная отвертка для поиска фазы
- Перфоратор для монтажа гофры и щитка
- Кусачки или бокорезы
| Инструмент | Назначение | Статус |
|---|---|---|
| Мультиметр | Замер напряжения и проверка цепи | Обязательно |
| Кримпер | Обжим наконечников НШВИ | Желательно |
| Стриппер | Снятие изоляции без повреждения жил | Желательно |
| Перфоратор | Сверление отверстий в стенах | Обязательно |
| Индикаторная отвертка | Контроль отсутствия тока | Обязательно |
Организация рабочего пространства
Рабочая зона вокруг электрощитка и самого котла должна быть полностью очищена от посторонних предметов. Необходимо обеспечить беспрепятственный доступ к клеммам оборудования для удобства монтажа. Защита окружающих поверхностей пленкой предотвратит попадание строительной пыли. Хорошее освещение рабочего места, например, с помощью переносного прожектора, позволит избежать ошибок при подключении тонких жил.
Подготовка трасс и щитка

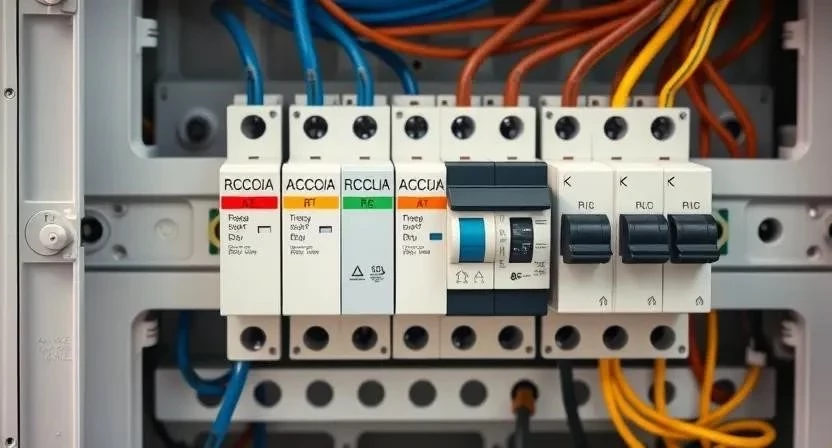

Сначала прокладываются трассы для кабеля с использованием гофры или кабель-каналов, что защищает проводку от механических повреждений. Особое внимание уделяется проверке заземляющего контура, так как безопасность котла напрямую зависит от качества заземления. В электрощите подготавливается свободное место для установки новых модулей (автомата и УЗО). Проверка целостности шин нуля и заземления проводится до начала монтажа проводов.
Поэтапный процесс подключения
Монтаж выполняется строго по последовательности для исключения аварийных ситуаций.
- Полное обесточивание сети и проверка отсутствия напряжения индикатором (15 мин).
- Монтаж кабельной линии от щитка к котлу в защитной гофре (2-4 часа).
- Установка автоматического выключателя и УЗО на DIN-рейку в щиток (30 мин).
- Подключение кабеля к шинам нуля и заземления (20 мин).
- Подсоединение фазного провода к входным клеммам автомата (20 мин).
- Зачистка жил кабеля и установка обжимных наконечников (30 мин).
- Подключение кабеля к клеммам внутри электрокотла (40 мин).
- Проверка плотности всех винтовых соединений путем протяжки (20 мин).
- Первичный запуск системы и проверка работы фаз мультиметром (30 мин).
- Тестирование срабатывания защиты УЗО кнопкой «Тест» (10 мин).
Пример из опыта: Однажды при монтаже я обнаружил, что в старом щитке не осталось места под УЗО, поэтому пришлось заменить весь корпус на более широкий, что добавило 3 часа к общему времени работы.
Технические особенности и требования
Температура окружающей среды может влиять на эластичность изоляции, поэтому при экстремальных морозах кабель следует предварительно прогреть. Заземление электрокотла должно быть выполнено через отдельный контур, чтобы избежать паразитных токов. Строгое соблюдение цветовой маркировки (синий — ноль, желто-зеленый — земля, коричневый/белый — фаза) упрощает диагностику. Совместимость материалов проверяется по сертификатам соответствия ПУЭ.
Типичные ошибки при установке
Новички часто допускают промахи, которые приводят к выходу оборудования из строя.
- Использование кабеля с заниженным сечением, что ведет к его нагреву.
- Отказ от установки УЗО, что опасно при утечке тока на корпус.
- Слабая затяжка винтов в клеммниках, вызывающая искрение.
- Подключение прибора без заземления.
- Использование алюминиевых проводов в сочетании с медными без специальных переходов.
Пример из опыта: В одном из проектов заказчик использовал слишком тонкий кабель, который начал плавиться через неделю работы котла на полной мощности; пришлось полностью перекладывать линию за свой счет.
Финансовые расчеты
Стоимость монтажа складывается из цены материалов и оплаты труда специалиста. При самостоятельном выполнении работ экономия становится весьма существенной.
| Материал | Количество | Средняя цена | |
|---|---|---|---|
| Кабель ВВГнг 3х6 | 20 м | 150 руб/м | 3000 руб |
| Автомат 32А | 1 шт | 500 руб | 500 руб |
| УЗО 30мА | 1 шт | 1200 руб | 1200 руб |
| Гофра ПВХ | 20 м | 30 руб/м | 600 руб |
| Расходники (наконечники, изолента) | 1 компл | 800 руб | 800 руб |
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 6100 руб | 6100 руб | 0 руб |
| Работа | 0 руб | 7000 руб | 7000 руб |
| 6100 руб | 13100 руб | 7000 руб |
Пример из опыта: Сэкономив на вызове мастера, я потратил больше времени на изучение ПУЭ, но в итоге сберег около 7000 рублей на оплате услуг, выполнив всё по инструкции.
Эксплуатация и обслуживание
После завершения монтажа необходимо проводить периодическую проверку затяжки всех контактов один раз в год. Контроль температуры автоматических выключателей под максимальной нагрузкой позволяет вовремя заметить ослабление соединений. Срок службы качественных модулей защиты составляет от 10 до 15 лет при условии отсутствия постоянных перегрузок сети.
Дополнительные технические решения
Для повышения надежности системы можно установить магнитный пускатель, который обеспечит дополнительную защиту двигателя насоса. Стабилизатор напряжения рекомендуется использовать в сетях с нестабильным вольтажом, чтобы электроника котла не сгорела. Бесперебойник (ИБП) для автоматики позволит сохранить настройки температуры даже при кратковременном отключении электричества.
Ответы на популярные вопросы
Можно ли подключать однофазный котел к трехфазному щитку?
Да, в этом случае котел подключается к одной из доступных фаз, нулю и заземлению.
Какой автомат лучше: модульный или старый ПЛ?
Современные модульные автоматы более компактны, надежны и имеют более точные характеристики срабатывания.
Обязательно ли ставить УЗО?
Да, это критически важно для безопасности людей, так как котел работает с водой, что увеличивает риск поражения током.
Можно ли использовать алюминиевый провод?
Нет, алюминий имеет худшую проводимость и склонен к окислению, что недопустимо для мощных нагревателей.
Что делать, если выбивает автомат при включении?
Необходимо проверить систему на наличие короткого замыкания или убедиться, что номинал автомата соответствует мощности прибора.
Нужно ли ставить отдельный предохранитель?
Автоматический выключатель полностью заменяет предохранитель и является более современным решением.
Как выбрать сечение кабеля для котла 9 кВт?
Для такой мощности оптимальным выбором будет медный кабель сечением 6 мм².
Можно ли подключать котел через розетку?
Категорически нет, стандартные розетки не рассчитаны на длительную высокую нагрузку и могут расплавиться.
