Организация автоматического включения света при наступлении сумерек решает проблему ручного управления освещением на придомовой территории или в подъезде. Средний уровень сложности таких работ оценивается как умеренный, а время выполнения занимает от 3 до 6 часов в зависимости от длины кабельных трасс. Правильно реализованная схема позволяет сократить расходы на электроэнергию за счет исключения работы ламп в светлое время суток. Чтобы понять, как подключить датчик освещенности самому: простая схема и монтаж потребуют внимательности к деталям и соблюдения норм электробезопасности. Данный процесс включает в себя подбор компонентов, прокладку проводки и финальную настройку устройства.
Особенности подготовки к электромонтажным работам
Работа с электрическими сетями требует базовых навыков монтажа и понимания принципов распределения фазы и нуля. Перед началом следует оценить состояние существующей проводки, чтобы избежать перегрузки линии. Важно выбрать время для установки, когда на улице достаточно естественного света для монтажа, но остается возможность протестировать срабатывание устройства в сумерках. Основной акцент необходимо сделать на правильном подборе сечения кабеля, соответствующего мощности подключаемых осветительных приборов.
Комплектующие для установки системы
Для качественного монтажа потребуется набор материалов, обеспечивающих надежную изоляцию и стабильную работу автоматики. Выбор компонентов зависит от места установки: для улицы обязательны влагозащищенные элементы.
- Фотореле или датчик освещенности с соответствующим IP-рейтингом.
- Кабель ВВГнг 3х1.5 для прокладки питания и сигнала.
- Клеммники Wago или винтовые зажимы для соединений.
- Монтажная коробка для защиты соединений.
- Подрозетник или специальный монтажный кронштейн.
- Изолента ПВХ или термоусадочные трубки.
- Дюбель-гвозди для крепления корпуса.
- Кабельные стяжки для фиксации проводов.
| Материал | Количество | Расход на м2/точку | Примерная цена за ед. | |
|---|---|---|---|---|
| Датчик освещенности | 1 шт. | 1 шт./точка | 800 руб. | 800 руб. |
| Кабель ВВГнг 3х1.5 | 15 м | по проекту | 60 руб./м | 900 руб. |
| Клеммники | 10 шт. | 3-4 шт./соединение | 15 руб. | 150 руб. |
| Монтажная коробка | 1 шт. | 1 шт. | 200 руб. | 200 руб. |
| Расходники (дюбели, стяжки) | 1 компл. | — | 150 руб. | 150 руб. |

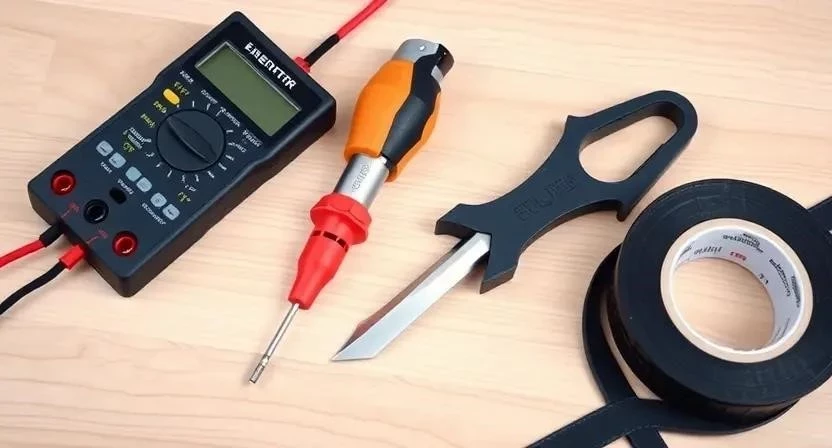

Инструментарий для монтажа
Использование специализированного оборудования ускоряет процесс и гарантирует безопасность соединений. Для тех, кто не планирует заниматься электрикой постоянно, часть дорогостоящего инструмента можно взять в аренду.
- Индикаторная отвертка — для проверки отсутствия напряжения.
- Стриппер — для быстрой и аккуратной зачистки изоляции.
- Мультиметр — для замера напряжения и проверки целостности цепи.
- Перфоратор или дрель — для создания отверстий в стенах.
- Пассатижи или кусачки — для обрезки и формирования проводов.
- Строительный уровень — для ровной установки корпуса.
- Набор отверток (крестовая, плоская) — для затяжки контактов.
| Инструмент | Назначение | Обязательность | Примерная стоимость |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы, проверка тока | Обязательно | 200 руб. |
| Стриппер | Снятие изоляции | Желательно | 500 руб. |
| Мультиметр | Диагностика цепи | Желательно | 1200 руб. |
| Перфоратор | Сверление бетона/кирпича | Обязательно | 3500 руб. |
| Пассатижи | Зажим и обрезка проводов | Обязательно | 600 руб. |
Обеспечение безопасности в помещении
Первоочередной задачей является полное обесточивание линии в электрощите. Необходимо выключить соответствующий автоматический выключатель и заблокировать доступ к нему посторонним лицам. Рабочее пространство должно быть очищено от лишних предметов, а поверхности, которые могут быть повреждены при сверлении, следует прикрыть защитной пленкой или плотной тканью. Организация освещения в зоне работы с помощью переносного фонаря позволит избежать ошибок при подключении.
Подготовка места установки и поверхности

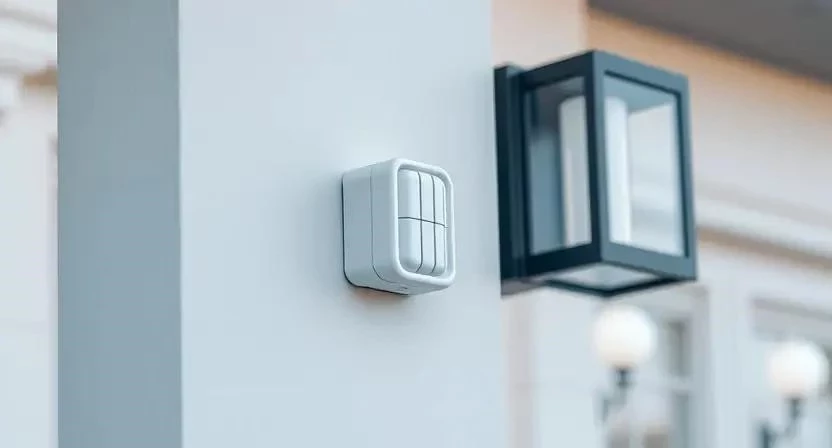

Выбор точки размещения датчика определяет эффективность всей системы. Устройство следует устанавливать в месте, где оно будет подвергаться воздействию естественного света, но при этом не будет находиться в постоянной тени от деревьев или архитектурных элементов здания. Важно исключить попадание света от самих подключаемых ламп на фоторезистор, иначе возникнет эффект циклического включения и выключения.
После выбора места производится разметка отверстий под крепления. Сверление выполняется с учетом типа стены, после чего прокладываются кабельные трассы в гофротрубах или кабель-каналах. Готовность поверхности проверяется отсутствием трещин и надежной фиксацией всех элементов крепления.
Технология подключения датчика освещенности
Процесс монтажа требует строгого соблюдения последовательности действий для обеспечения работоспособности схемы.
- Полное обесточивание сети и проверка отсутствия напряжения с помощью индикаторной отвертки.
- Разметка точных мест установки корпуса датчика и осветительных приборов.
- Прокладка кабеля от распределительного щитка к датчику и далее от датчика к лампе.
- Монтаж корпуса устройства в стену или на поверхность с помощью дюбелей.

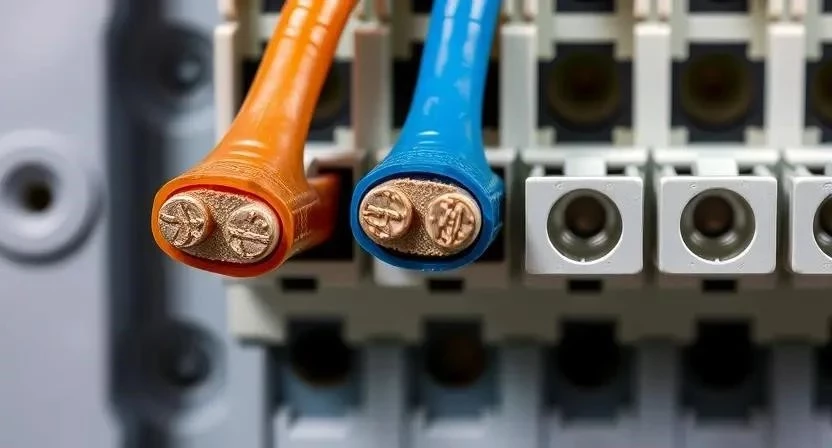

- Зачистка концов проводов на длину 8-10 мм с помощью стриппера.
- Подключение фазного провода (L) от сети к входному контакту датчика.
- Соединение нулевого провода (N) сети с нулевым контактом датчика и светильника.
- Подключение выходного провода датчика к фазному контакту лампы.
- Подключение заземления (PE) к соответствующему клеммнику, если устройство и светильник имеют заземляющий контакт.
- Проверка надежности всех винтовых соединений и затяжка клемм.
- Подача питания на линию и первичный запуск системы.
- Настройка порога срабатывания (чувствительности к свету) и времени задержки таймера.
- Финальное тестирование работы устройства в темное и светлое время суток.
Из личного опыта: при установке датчика на крыльце я заметил, что при размещении устройства слишком близко к фонарю происходило ложное срабатывание — свет гас, как только загорался. Решением стал перенос датчика на 1,5 метра в сторону от источника света.
| Этап работ | Время выполнения | Ключевая особенность |
|---|---|---|
| Подготовка и разметка | 40 мин. | Поиск зоны без теней |
| Прокладка кабеля | 1.5 — 2 часа | Использование гофры |
| Монтаж и подключение | 1 час | Соблюдение полярности |
| Настройка и тесты | 30 мин. | Регулировка порога LUX |
| Уборка и сдача | 20 мин. | Проверка герметичности |
Технические нюансы эксплуатации
Температура окружающей среды может влиять на точность срабатывания некоторых типов фотореле, поэтому рекомендуется выбирать модели с температурным диапазоном от -40 до +50 градусов. Для уличного монтажа критически важен класс защиты IP (не ниже IP44, а лучше IP65), что предотвращает попадание влаги внутрь корпуса. Угол наклона датчика должен быть направлен вверх или в сторону открытого неба, чтобы максимально точно фиксировать уровень освещенности.
Совместимость с лампами также играет роль: при использовании LED-ламп малой мощности некоторые датчики могут работать нестабильно из-за отсутствия достаточной нагрузки. В таких случаях рекомендуется установка дополнительного резистора или выбор датчика, специально предназначенного для светодиодного освещения.
Типичные ошибки при установке
Одной из самых частых ошибок является неправильное соединение фазы и нуля, что приводит к тому, что лампа остается под напряжением даже в выключенном состоянии. Установка устройства в затененных местах вызывает преждевременное включение света, что нивелирует смысл автоматизации. Игнорирование заземления в металлических корпусах создает риск поражения электрическим током при пробое изоляции.
Неправильный выбор мощности реле также приводит к поломкам. Однажды я использовал недорогое реле с низким пределом нагрузки для мощного прожектора, в результате чего контакты оплавились через неделю эксплуатации. Всегда проверяйте максимальную мощность нагрузки, указанную в паспорте прибора.
Экономический расчет монтажа
Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или с привлечением специалиста.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Датчик освещенности | 800 | 800 | 0 |
| Кабель и расходники | 1200 | 1200 | 0 |
| Работа по монтажу | 0 | 3000 | 3000 |
| Настройка и запуск | 0 | 500 | 500 |
| 2000 | 5500 | 3500 |
Практика показывает, что самостоятельный монтаж позволяет сэкономить около 3500 рублей, хотя и требует затрат времени на изучение схемы подключения.
Правила ухода за устройством
Для поддержания точности работы необходимо регулярно очищать прозрачную линзу датчика от пыли, грязи, паутины и копоти, так как загрязнения воспринимаются устройством как наступление темноты. Раз в год рекомендуется проверять надежность затяжки контактов в клеммниках, так как из-за температурных колебаний металл может немного смещаться. Срок службы качественного фотореле составляет от 5 до 10 лет при условии соблюдения герметичности корпуса и защиты от перегрузок.
Сравнение с альтернативными методами
В зависимости от задач можно использовать и другие способы автоматизации света:
- Датчики движения — включают свет только при обнаружении объекта, что еще больше экономит энергию.
- Умные реле с Wi-Fi — позволяют управлять светом через смартфон и настраивать графики по времени.
- Фотореле в сборе — готовые модули, которые монтируются в разрез провода без сложной разводки.
- Программируемые таймеры — срабатывают в строго определенные часы, независимо от освещенности.
- Системы «Умный дом» — объединяют все датчики в единую сеть с общим сценарием работы.
Ответы на часто задаваемые вопросы
Почему датчик срабатывает слишком рано?
Это может быть связано с установкой в тени или слишком высокой чувствительностью (настройкой порога LUX). Попробуйте изменить угол наклона или отрегулировать регулятор чувствительности.
Можно ли подключить несколько ламп к одному датчику?
Да, если суммарная мощность всех ламп не превышает максимально допустимую мощность реле датчика.
Что делать, если датчик не выключает свет?
Проверьте, не попадает ли на линзу тень или не заблокирован ли датчик посторонним предметом. Также проверьте исправность самого устройства мультиметром.
Как защитить датчик от дождя?
Используйте устройства с классом защиты IP65 и устанавливайте их с небольшим наклоном вниз, чтобы вода не скапливалась на уплотнителе.
Подойдет ли датчик для светодиодных лент?
Только если датчик рассчитан на низкое напряжение (12В/24В) или если он управляет блоком питания светодиодной ленты.
Нужен ли дополнительный выключатель?
Желательно установить параллельный выключатель для возможности принудительного включения или полного отключения системы.
Как настроить время задержки?
С помощью поворотного регулятора «Time» на корпусе устройства, который определяет, сколько времени свет будет гореть после срабатывания (актуально для комбинированных датчиков).
