Как подключить адресную светодиодную ленту: схема и монтаж

Создание динамического освещения с эффектом «бегущего огня» требует точного соблюдения электрических схем. Эта задача объединяет в себе работу с электроникой, пайкой и монтажом профилей. В среднем процесс занимает от 6 до 10 часов, а стоимость комплектующих для небольшого участка начинается от 3 000 рублей. Понимание того, как подключить адресную светодиодную ленту: схема и монтаж, позволяет избежать перегорания дорогостоящих диодов. Правильная последовательность действий гарантирует стабильную работу каждого пикселя.

Подготовительная база и требования к навыкам

Монтаж данной системы относится к категории задач средней сложности. Выполнить работу сможет человек, владеющий базовыми навыками пайки и понимающий принципы работы электрических цепей. Основная трудность заключается в настройке контроллера и соблюдении полярности питания. Время выполнения напрямую зависит от длины ленты и сложности конфигурации (линейная или матричная). Начинать работы следует после завершения всех «грязных» отделочных этапов в помещении, чтобы пыль не попала на контакты и клеевой слой.

Перечень комплектующих для монтажа

Для полноценного функционирования системы потребуется набор электронных компонентов. Основным элементом выступает сама лента (например, WS2812B), которая требует строго определенного напряжения. Блок питания должен иметь запас по мощности около 20%, чтобы избежать перегрева. Контроллер (Arduino или ESP32) отвечает за передачу сигналов на каждый отдельный светодиод. Провода выбираются с учетом силы тока, чтобы минимизировать падение напряжения на длинных участках.

Оборудование для выполнения работ

Качественный инструмент обеспечивает надежность соединений и безопасность эксплуатации. Использование дешевых аналогов может привести к повреждению дорожек на ленте или короткому замыканию. Некоторые позиции можно взять в аренду, но базовый набор лучше иметь в собственности.

• Паяльник с регулировкой температуры (обязательно) — для соединения проводов и ленты.
• Припой с флюсом (обязательно) — обеспечивает качественный электрический контакт.
• Мультиметр (обязательно) — проверка напряжения и поиск обрывов цепи.
• Стриппер для зачистки изоляции (желательно) — ускоряет подготовку проводов.
• Термоусадочные трубки (обязательно) — изоляция мест пайки.
• Канцелярский нож или ножницы (обязательно) — резка ленты по меткам.
• Обезжириватель (спирт/изопропанол) (обязательно) — подготовка поверхности.
• Набор маленьких отверток (обязательно) — крепление контроллера и БП.

Организация рабочего пространства

Подготовьте ровный стол с хорошим освещением для этапа пайки. Поверхность должна быть антистатической или покрыта специальным ковриком, чтобы не повредить микросхемы контроллера. Обеспечьте приток свежего воздуха для удаления паров припоя. Все электронные компоненты следует разложить в определенном порядке, чтобы не перепутать провода питания и сигнальные линии. Мусор от зачистки изоляции и обрезки ленты собирайте в отдельную емкость для поддержания чистоты.

Приведение основания в порядок

Место установки ленты должно быть идеально чистым и сухим. Тщательно удалите пыль, жирные пятна и остатки строительной смеси с помощью спиртового раствора. Если используется алюминиевый профиль, проверьте его ровность с помощью уровня, так как любые перекосы будут заметны при включении света. Профиль служит не только опорой, но и радиатором для отвода тепла от светодиодов. Проверьте плотность прилегания профиля к стене или мебели. Готовность поверхности подтверждается отсутствием ворсинок и липких следов, что гарантирует надежную адгезию клеевого слоя ленты.

Алгоритм установки системы освещения

Процесс монтажа требует строгого соблюдения последовательности, чтобы избежать ошибок в прошивке или сгорания компонентов. Из своего опыта скажу: однажды я забыл установить конденсатор на входе питания, и первый светодиод ленты сгорел из-за скачка напряжения при включении. Теперь этот шаг стал для меня обязательным.

1. Разметьте трассу прохождения ленты и определите место установки блока питания.
2. Обрежьте ленту на специальные метки, используя острые ножницы.

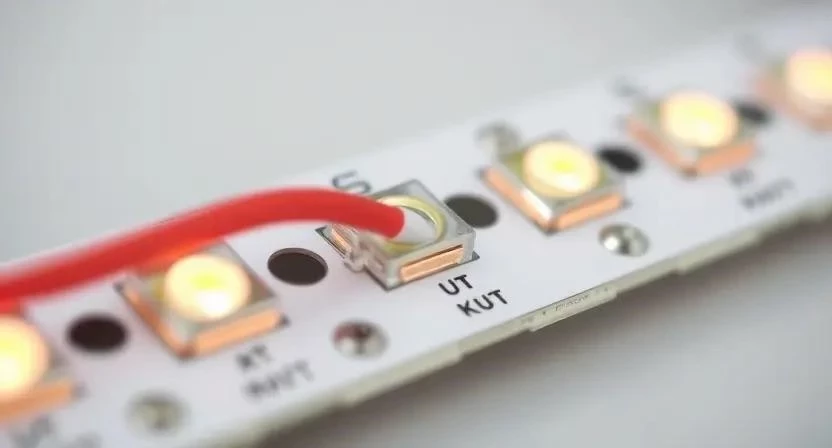

3. Припаяйте провода питания (+5V и GND) к начальному участку ленты.
4. Соедините сигнальный провод (Data) с соответствующим пином контроллера.

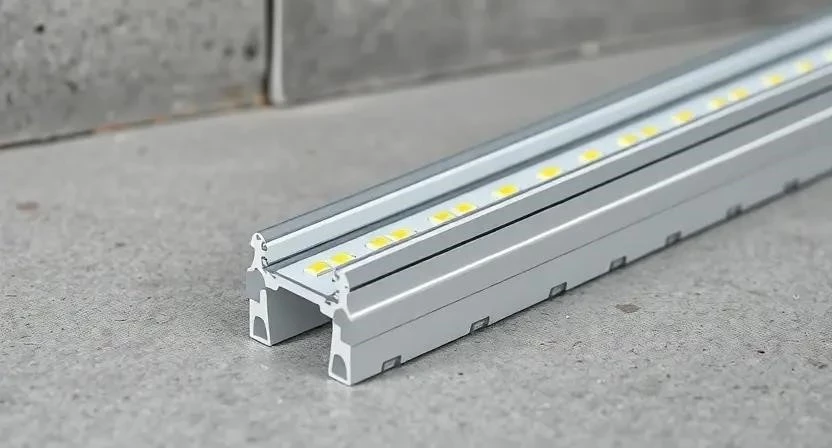

5. Установите алюминиевый профиль на подготовленную поверхность.
6. Снимите защитную пленку с ленты и аккуратно вклейте её в паз профиля.
7. Подключите конденсатор параллельно питанию для сглаживания импульсов.
8. Соедините выход блока питания с входом контроллера и ленты.
9. Загрузите программный код в контроллер через USB-кабель.
10. Проверьте работоспособность каждого сегмента, меняя цвета.
11. Изолируйте все открытые контакты термоусадкой.
12. Закрепите блок питания и контроллер в монтажных коробках.

Технические тонкости и спецификации

Работа с адресными светодиодами отличается от обычной RGB-ленты необходимостью управления каждым диодом. В одном из проектов я использовал слишком тонкие провода для линии в 10 метров, из-за чего в конце ленты белый цвет стал заметно желтее. Чтобы этого избежать, применяйте метод «инъекции питания» — подавайте 5V в начало, середину и конец ленты.

1. Соблюдайте полярность: переполюсовка мгновенно выводит из строя микросхему внутри каждого светодиода.
2. Используйте резистор на 220–470 Ом между пином контроллера и входом Data для защиты порта.
3. Следите за током: один светодиод WS2812B на полной яркости потребляет до 60 мА.
4. Обеспечьте общую «землю» (GND) между блоком питания, контроллером и лентой.
5. Подбирайте блок питания с запасом по току (например, для 300 диодов нужно минимум 15-20А).
6. Учитывайте частоту обновления контроллера для плавности переходов.

Типичные промахи при сборке

Новички часто игнорируют направление передачи данных. На ленте всегда есть стрелки, указывающие направление от контроллера к концу полосы; если подключить сигнал к концу, лента не засветится. Однажды я перепутал пины TX и RX на контроллере, потратив три часа на поиск ошибки в коде, хотя проблема была в одном проводе.

К другим ошибкам относятся:

• Использование блоков питания с напряжением выше номинала (например, 12V вместо 5V).
• Отсутствие общего минуса (GND) между разными источниками питания.
• Слишком длинные сигнальные провода (более 2-3 метров без усилителя сигнала).
• Плохая пайка («холодный припой»), приводящая к мерцанию отдельных диодов.
• Монтаж ленты без профиля, что ведет к перегреву и деградации цвета.

Смета на материалы и услуги

Стоимость реализации проекта зависит от того, выполняете ли вы работы самостоятельно или привлекаете специалиста. При самостоятельном монтаже основная экономия достигается за счет отсутствия оплаты за работу мастера.

Правила эксплуатации и обслуживания

После завершения монтажа систему можно эксплуатировать сразу после проверки всех соединений. Для продления срока службы рекомендуется ограничить максимальную яркость до 80%, что существенно снизит нагрев диодов. Раз в полгода проверяйте надежность контактов в клеммах и отсутствие перегрева блока питания. Очистку профиля проводите только сухой или слегка влажной микрофиброй, избегая агрессивных растворителей. Срок службы качественной адресной ленты при правильном охлаждении составляет от 30 000 до 50 000 часов.

Сравнение с другими технологиями

Существуют и иные способы организации светового оформления. Выбор зависит от требуемой сложности визуальных эффектов и бюджета.

• Обычная RGB-лента — дешевле, но меняет цвет всей полосой сразу.
• Светодиодные модули — более высокая яркость, но громоздкий монтаж.
• Неоновая лента — мягкий свет, но сложнее в управлении попиксельно.
• Системы с WiFi-контроллерами — управление через приложение, выше цена.
• Протокол SPI — более высокая скорость передачи данных для матриц.
• Питание 12V/24V — меньше падение напряжения, но дороже контроллеры.
• Готовые световые панели — минимум монтажа, но отсутствие гибкости в дизайне.

Ответы на популярные вопросы

Можно ли соединять несколько лент последовательно?
Да, но при большой длине (более 5 метров) необходимо подавать питание в каждую ленту отдельно, чтобы избежать потери яркости в конце.

Какой блок питания лучше выбрать: импульсный или трансформаторный?
Для светодиодов рекомендуются импульсные БП из-за их компактности и высокого КПД.

Что делать, если один светодиод перегорел?
Необходимо вырезать поврежденный сегмент по меткам и припаять новый кусок ленты.

Можно ли использовать обычные провода для данных?
Да, но для длинных линий лучше использовать экранированный провод, чтобы избежать помех.

Нужна ли прошивка для каждой новой ленты?
В коде нужно изменить только количество светодиодов, если оно отличается от предыдущего проекта.

Влияет ли температура в помещении на работу?
При очень низких температурах (ниже -20°C) клеевой слой может отслоиться, поэтому используйте механический крепеж.

Можно ли управлять лентой с телефона?
Да, если использовать контроллер с поддержкой WiFi или Bluetooth, например ESP32 или WLED.

Безопасно ли использовать 5V питание?
Напряжение 5 вольт абсолютно безопасно для человека, однако короткое замыкание может привести к пожару, поэтому используйте предохранители.
