Как перенести розетку в другое место своими руками

Варианты соединений

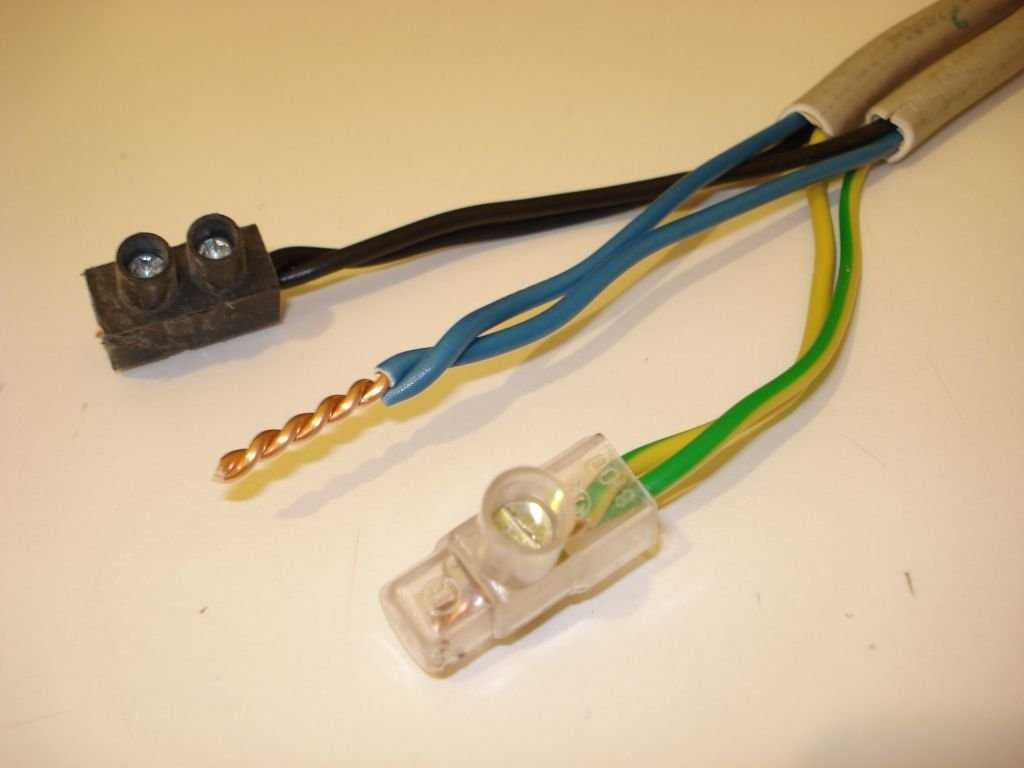

Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.

Соединение переходными клеммниками под винт

Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.

Пружинные клеммы оснащаются рычажным механизмом. Использование пружинных клемм допустимо как для алюминиевых, так и для медных проводов.

На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция

Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов

В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.

Скрутка со сваркой

Этот метод соединения проводов раньше применяли повсеместно — в том числе и работая с алюминиевой проводкой. В настоящий момент скрутка со сваркой также применяется, однако уже не так актуальна, поскольку появились более простые способы. Основной недостаток этой методики — необходимость специального оборудования и опытного сварщика.

Фиксация пластиковыми колпачками

В данном случае соединение проводки осуществляется за счет использования СИЗ (соединительных изолирующих зажимов). Пластиковые колпачки изготовлены из пожаробезопасного материала, что исключает возгорание вследствие короткого замыкания на участке смычки жил.

Пользоваться колпачками удобно. Они выполнены в разных цветах для нуля, фазы и заземления.

Единственный недостаток колпачков — большое число подделок, когда изделие оснащено слабой внутренней пружиной.

Скрутка с пайкой

Соединение электропроводки при помощи пайки считается наиболее качественным вариантом. Однако для выполнения такой работы требуется умение владеть паяльником. Если соблюдать все технологические нюансы, скрутка сохранит свои эксплуатационные характеристики на протяжении десятилетий.

Инструкция по создании скрутки с пайкой:

Зачистить концы кабеля, чтобы обеспечить необходимую площадь контактов боковых поверхностей. Необходимо оставить только чистый металл, из которого изготовлены жилы. Длина зачищаемого участка — 8-10 сантиметров.
Обхватить провод пассатижами с двух сторон и создать плотную скрутку

Важно не перестараться, затягивая жилы, так как провод может переломиться.
Скрученные провода припаять припоем с канифолью. Важное замечание: недопустимы кислотные флюсы, поскольку они в будущем станут причиной коррозии металла.

Обратите внимание! Некоторые домашние мастера стремятся ускорить остывание скрепленных проводов после пайки погружением в холодную воду. Делать этого категорически нельзя, так как из-за резкого температурного перепада металлическая поверхность покрывается микротрещинами, что снижает качество смычки

Клеммники Wago

Конструкция этих клеммников дает возможность проводить электромонтажные работы эффективно и максимально быстро. Качество контакта обеспечивается внутренней пружинной системой. Клеммники Wago получили европейский сертификат качества и у зарубежных электриков являются предпочтительным способом соединения проводов.

Клеммники Wago хорошо справляются со своей задачей при перегрузках в сети. Однако есть у этих устройств и недостаток: площадь контакта не позволяет хорошо передавать тепло, отводя энергию через их конструкцию. В результате, если нагрузки выше допустимых, тепло передается проводам, а это приводит к возгоранию изоляции. Таким образом, использование клеммников Wago допустимо только в сочетании с автоматом, который позволяет избежать перегрузок в локальной сети.

Зачем перемещать выключатель

В реальных условиях необходимость переноса выключателя освещения в помещении может возникнуть по разным причинам:

Неудобное расположение по высоте. Выключатель находится слишком высоко, и маленькие дети не достают до него. Или, наоборот, дети уже выросли, а он слишком низко – приходится нагибаться.
Ограничение доступа. Например, он оказался за шкафом или барной стойкой.
Желание переставить мебель, причем выключатель оказывается закрытым.
Повышение удобства. Обеспечение включения света из другой комнаты или из нескольких мест, приближение выключателя к кровати или креслу и т.п.
Последствия ремонта. Веские причины – объединение нескольких комнат. Перенос, например, кухни в гостиную, разделение большого помещения на несколько комнат, переустановка входной двери и т.д.

Возможно, появилась возможность установки новой конструкции, а она не помещается на прежнее место.

Прокладка кабеля для розетки

Для тех, кто хочет проложить кабель для розеток и выключателей своими руками, существует несколько возможных вариантов. Основным из них является прокладка новой проводки.

Схема прокладки нового кабеля к месту установки розетки

Наращивание питающего провода

Вариант является самым распространенным, хотя его применять не рекомендуется. Если это крайне необходимо, через гнездо старой тянется проводка к новой розетке. Соединение с дополнительным проводом делается в старой монтажной коробке, или вместо нее устанавливается новая распределительная коробка. Это будет не совсем по правилам, но так делать можно. Коробку следует закрыть крышкой, с возможностью обеспечения к ней доступа.

Провода из разных материалов соединять скруткой запрещено!

Если есть возможность, питающий провод лучше полностью заменить, проложив новый по старой борозде. Если проводка сделана в трубах, замену произвести еще проще.

В квартире время от времени приходится делать перестановку мебели, при этом надо менять расположение розеток. Старые розетки можно оставить отключенными, но при этом надежно их замаскировать. В дальнейшем они могут пригодиться при новой перестановке.

Добавление новой розетки к старой

В этом варианте не нужно убирать старую розетку и ставить на ее место распределительную коробку. На рисунке ниже изображено соединение шлейфом, когда на одной силовой линии расположены две розетки. Их может быть больше, насколько позволит сечение подводящего кабеля. Иногда можно просто установить вместо одинарной двойную розетку. Подсоединение к розеткам выключателей для освещения не разрешается.

Соединение розеток шлейфом

Шлейфовое соединение подходит только для маломощных потребителей энергии: переносных источников света, утюгов, телевизора, пылесоса. Для стиральной машины, бойлера, электроплиты и насосов требуется подключение через распределительную коробку или отдельным кабелем от автомата силового щита.

Розетки для мощных потребителей

Особого отношения требуют розетки для большой нагрузки, например, электроплиты. Их нужно чаще проверять и делать замену при обгорании контактов или других дефектах.

Максимальная сила тока устройства должна быть 25 А или 32 А. Возможно, понадобится розетка большего размера. Ее устанавливают снаружи или монтируют в стену.

Вмонтированная в стену розетка для электроплиты

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму. Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

провод соответствующего сечения;
пластиковый подрозетник;
перфоратор с коронкой D70 мм;
индикаторную отвертку;
плоскогубцы;
молоток;
плоскую отвертку;
инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Прокладка провода.

В подготовленный «стакан» по выдолбленной штробе (канавке в бетоне) прокладывается кабель, который и запитает плиту электричеством.

Нарушением установленных норм и правил переноса розеток является наличие соединений на линии. Лучше всего её будет заменить, особенно если потребуется достаточно большое наращивание. Также настоятельно рекомендуется сделать монтажный запас при проведении кабеля от распределительной коробки, для того, чтобы избежать повторных работ, если этот провод вновь потребуется удлинить. На деле это обычно сложно реализовать, поэтому предпочтение отдаётся присоединению подобного кабеля, которое, согласно ПУЭ, может быть выполнено опрессовкой, сваркой, пайкой или при помощи сжимов. Для самостоятельного наращивания обычно используют зажимные клеммы, так как для первых трёх способов соединения требуется специальное оборудование.

Клеммы бывают:

Быстрозажимные или винтовые со специальными латунными наконечниками – если требуется соединить гибкие медные жилы;
Самозажимные – если необходимо соединить алюминиевый провод.

Советы и рекомендации

Скрутка жил производится при условии снятия 3 см изоляции с обеих сторон.
Зачистка контактов мелкозернистой бумагой (наждачка) обязательно для лучшего сцепления контактов.
Если производится скрутка, а не соединение с помощью специальных устройств, готовую конструкцию лучше припаять свинцово-оловянной смесью.
Всегда рассчитывать степень нагрузки на проводку, и выбирать кабель нужного сечения. Не стоит перестраховываться, покупая сечение большего значения, это также небезопасно.
Излишки кабеля лучше обрезать, остальную часть скрутить и спрятать в распределительной коробке.

Способ №1: Установка беспроводного выключателя

В этом случае вам совершенно не нужно заморачиваться с прокладкой новой проводки, штроблением стен и поиском подходящего инструмента. Достаточно лишь обзавестись базовым комплектом из беспроводного выключателя света и пульта дистанционного управления — узнайте про них подробнее на примере системы nooLite.

За счёт беспроводных решений схема действий заметно упрощается:

Коммутировать нагрузку — то есть, комнатное освещение — будет беспроводной выключатель nooLite. Этот миниатюрный силовой блок можно установить прямо в стакан люстры, за подвесным потолком, в подрозетник или на место старого выключателя в стене.
В качестве дистанционного управления используем пульт nooLite, который работает в паре с силовым блоком и передаёт ему команды включения-выключения. Эти модули можно крепить на любой поверхности двухсторонним скотчем без необходимости сверлить стену, а радиус действия достигает 50 метров. Нажали на кнопку — и мгновенно получили результат в другом конце комнаты или коридора.
Осталось только установить заглушку на место старого выключателя — и вуаля, всё готово!

Технические вопросы переноса

Для начала необходимо приготовить материалы и инструменты, рассчитать длину провода, а также отключить счетчики. Обязательно надо проверить отсутствие тока с помощью индикаторной отвертки.

Все провода должны располагаться вертикально или горизонтально. Нельзя их прокладывать по диагонали через стенку.
Наиболее подходящее сечение кабеля – 1,5 мм2.
Высота выключателя должна быть не менее 60 см от пола. Часто устанавливают по евростандартам – 90 см.

Использование шлейфа

Соединение выключателей шлейфом

Этот способ имеет как преимущества, так и недостатки. Основной плюс – сделать это легко и просто. Достаточно проложить кабель от старого выключателя к новому. Их получится два. Обычно шлейф используют для перемещения розеток.

Недостатки – это ненадежно и некрасиво. Когда в квартире или доме хороший ремонт, два выключателя портят весь внешний вид помещения.

Удлинение провода

Перенос выключателя с помощью удлинения провода

Способ считается более надежным. Он заключается в присоединении куска нового кабеля к старому. Однако тут потребуется проделывание небольшой штробы. На месте старого выключателя нужно установить распределительную коробку, в которой будут размещены удлиненные провода. Эту коробку лучше спрятать в стену, чтобы она не портила внешний вид.

Для удлинения надо вынуть кнопку и корпус старого выключателя, а к новому перфоратором проделать штробу. Затем можно соединить провода, спрятать их в распределительную коробку и приступить к монтажу нового выключателя.

Вывод новой линии

Провода спрятаны под кабель-канал

Это надежный, но не самый быстрый способ переноса. При выключенном электичестве делается штроба. Она должна располагаться от распределительной коробки по направлению к новому выключателю. В штробе размещают провода. Все отверстия замазывают алебастром. Когда все провода будут подключены, останется только включить электрический ток.

Подсоединение без штробления

Перенос выключателя без штробления выполняется с помощью специальных конструкций. В магазинах можно приобрести кабель-канал. Выглядит, как длинная узкая пластиковая коробка. В него помещаются все провода, а само устройство крепится к стене. Кабель-канал можно встроить и в плинтус.

Что делать со старым отверстием

Заделывание отверстия старого выключателя в гипсокартоне

После того как старый выключатель демонтирован, отверстие от него нужно убрать. Для этого используется алебастр, гипс, шпаклевка. Выбранный раствор надо развести согласно инструкции и с помощью шпателя замазать отверстие.

После высыхания туда можно наклеить обои или повесить картину.

Как опустить выключатель ниже по стене

Существует несколько способов опустить выключатель ниже по стене. Делать это можно любым из вышеописанных способов: с использованием шлейфа, удлинением провода. Также разрешено пользоваться методом переноса с помощью кабель-канала.

Перенос выключателя с использованием штробореза

Все начинается с демонтажа старого выключателя:

снять клавишу можно простым движением: одним пальцем прижимаем нижнюю ее часть, а другим – движением на себя тянем верх клавиши;
с помощью плоской отвертки снимаем декоративную рамочку – аккуратно поддеваем эту вставку и тянем на себя (обычно она легко отщелкивается);
извлекаем сердечник из стены – для этого нужно ослабить фиксирующие лапки методом откручивания винтов, расположенных по бокам.

Итак, выключатель из стены извлечен. Следующий шаг – проверка отсутствия напряжения в проводах – это можно сделать с помощью отвертки-индикатора. Если напряжение отсутствует, то отсоединяем все провода.

Обратите внимание: если освободившиеся провода имеют длину не менее 15 см, то можно их соединить с заранее подготовленным кабелем. В таком случае, роль распределительной коробки будет играть чашечка из-под выключателя, которая уже вмонтирована в стену. Достаточно будет соединить между собой провода и вложить их в коробку

Достаточно будет соединить между собой провода и вложить их в коробку.

Следующий шаг – подготовка отверстия для нового выключателя. Для этой работы используют коронку по бетону, ничего сложного в процессе нет. Только учтите, что перфоратор или ударная дрель должны быть переведены в режим сверления, а использовать режим комбинированный с дроблением ни в коем случае нельзя.

Дальше приступаем к штробированию. Но сначала убедитесь в том, что по «пути следования» штробореза не встретится проводка (например, провода, ведущие к распределительной коробке или близко расположенной розетке) – это делает бесконтактным детектором напряжения. Если таковых проводов нет, то переключайте перфоратор или ударную дрель в режим дробления. Не стоит делать слишком широкую и глубокую штробу – предстоит проложить только один кабель, поэтому вполне будет достаточно канавки глубиной и шириной в 25 мм. Преимущества такой маленькой штробы в возможности полностью утопить в ней кабель без каких-либо специфических крепежных элементов и минимуме работы по оштукатуриванию канавки.

После того, как кабель проложен в штробе, она замазана алебастром, можно приступать к установке сердцевины выключателя. Монтаж совершается в том же порядке, что и демонтаж, но в обратном порядке:

с помощью крепежных винтов крепим провода;
закручивая боковые винты, зажимаем фиксирующие лапки и проверяем крепость фиксации сердцевины выключателя;
устанавливаем механизм одновременно с декоративной рамкой – должен прозвучать характерный щелчок, указывающий на плотную «посадку» выключателя;
крепим клавишу.

Обратите внимание: если устанавливаете двухклавишный выключатель, то проследите, чтобы общий контакт (фаза) был расположен вверху. Определить место расположения всех проводов легко: фаза всегда находится с одной стороны, а два провода, идущие на светильники, всегда с другой. Для подключения светильника к выключателю нужно определить, какой из трех проводов является фазовым

Делается это с помощью отвертки-индикатора (она засветится от прикосновения к проводу), но сначала обеспечьте дом электричеством. Провод фазовый можно аккуратно пометить лаком для ногтей или маркером. Только не забудьте сразу же опять обесточить дом/квартиру, чтобы продолжить заниматься монтажными работами

Для подключения светильника к выключателю нужно определить, какой из трех проводов является фазовым. Делается это с помощью отвертки-индикатора (она засветится от прикосновения к проводу), но сначала обеспечьте дом электричеством. Провод фазовый можно аккуратно пометить лаком для ногтей или маркером. Только не забудьте сразу же опять обесточить дом/квартиру, чтобы продолжить заниматься монтажными работами.

Старое отверстие можно закрыть двумя способами – либо приобрести специальную декоративную крышку в строительном магазине, либо воспользоваться алебастром.

Если выключатель предстоит перенести немного в сторону, то алгоритм работы будет таким же, какой описан в данном материале. Но учтите одну важную деталь – нельзя переносить выключатель далеко от распределительной коробки: специалисты не рекомендуют делать штробу длиннее 3 метров.

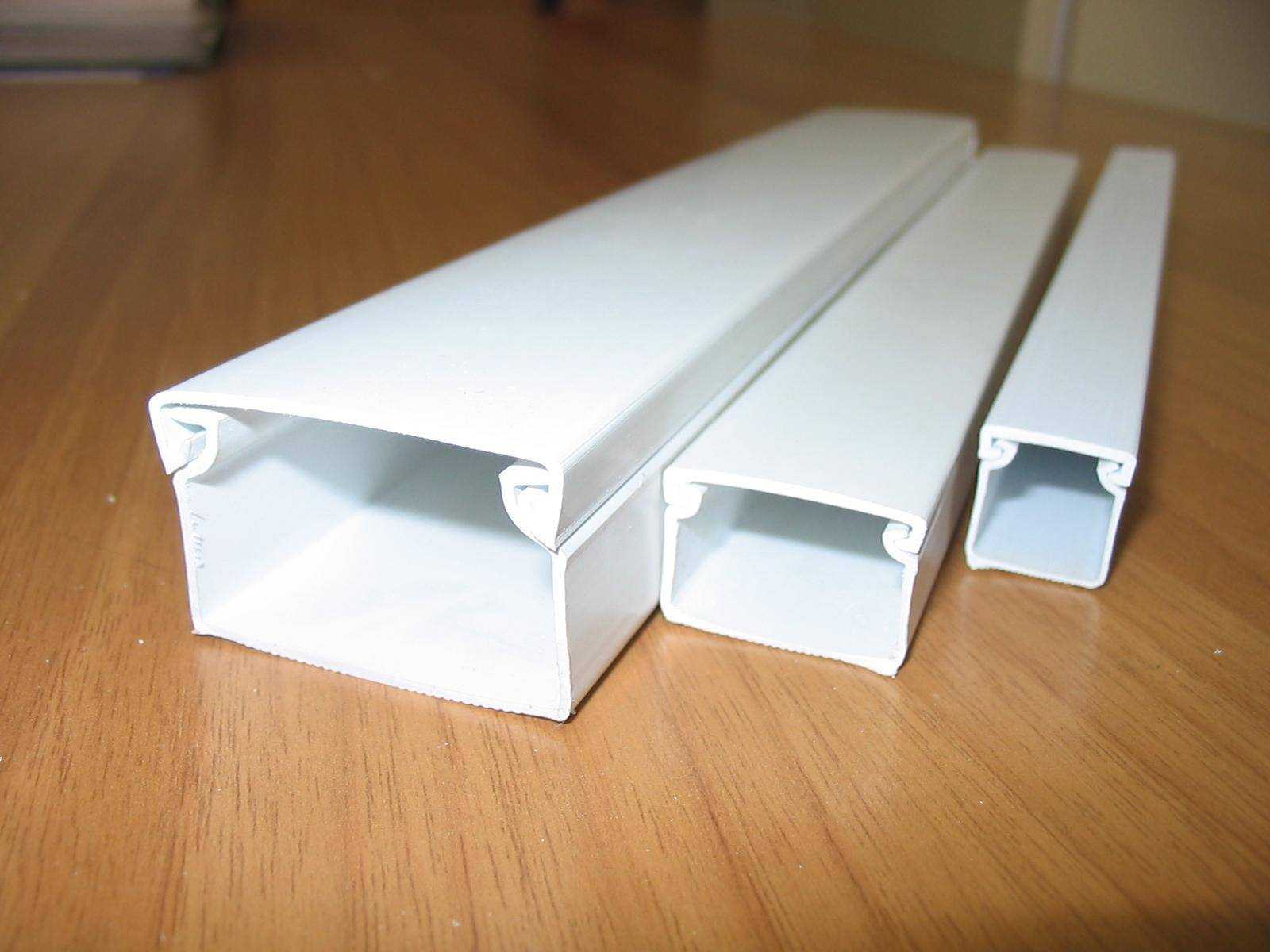

Монтаж кабель-канала

При выполнении прокладки кабель-канала многие опытные электрики предпочитают работать «с конца».

Но сначала следует определиться с новым месторасположением розетки. При этом необходимо учесть, что стандартная длина пластиковых каналов составляет 2 м. Рекомендуется в процессе работы сделать как можно меньшее количество стыков, по возможности укладывая кабель в цельный канал.

Кабель-канал обрезается до необходимой длины, прикладывается к стене и крепится при помощи саморезов или клея.

При выполнении монтажа необходимо сделать важное замечание. Чаще всего внутренние стены квартир или индивидуальных домов представляют собой не что иное, как перегородку, выполненную из блоков толщиной порядка 60 мм. Твердость ее за исключением редких случаев не превышает твердость дерева, а потому можно легко обойтись без дюбелей, перфоратора, пыли и лишнего шума

Вполне достаточно применения саморезов длиной примерно 20 мм с острым концом, крепящихся совместно с пресс-шайбой.

Твердость ее за исключением редких случаев не превышает твердость дерева, а потому можно легко обойтись без дюбелей, перфоратора, пыли и лишнего шума. Вполне достаточно применения саморезов длиной примерно 20 мм с острым концом, крепящихся совместно с пресс-шайбой.

По этой же причине на внутренних стенах из-за их недостаточной толщины, затруднительно выполнить внутреннюю проводку, а потому предпочтение следует отдать розетке наружной установки.

При закручивании саморезов работу можно облегчить применением шуруповерта, позволяющего с минимальными усилиями и с высокой скоростью выполнить монтаж.

Для улучшения прилегания канала к поверхности стены следует заранее осмотреть материал на наличие в нем специальных отверстий. Если они отсутствуют, то необходимо просверлить их сверлом небольшого диаметра — примерно 4,5 мм.

Возможные варианты переноса розетки

Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.

Прокладка новой линии

Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.

Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.

В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

Наращивание провода

Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.

В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

Нарастить электрический провод можно, используя один из следующих способов:

Скрутку.
Сварку или припой.
Клеммники.
Пружинные клеммы.
Болтовое соединение.

Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.

Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.

При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.

Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.

Как соединять провода?

Важно создать надежное соединение проводов. Лучшими способами являются опрессовка, пайка и сварка. В домашних условиях обычно применяются первый и второй

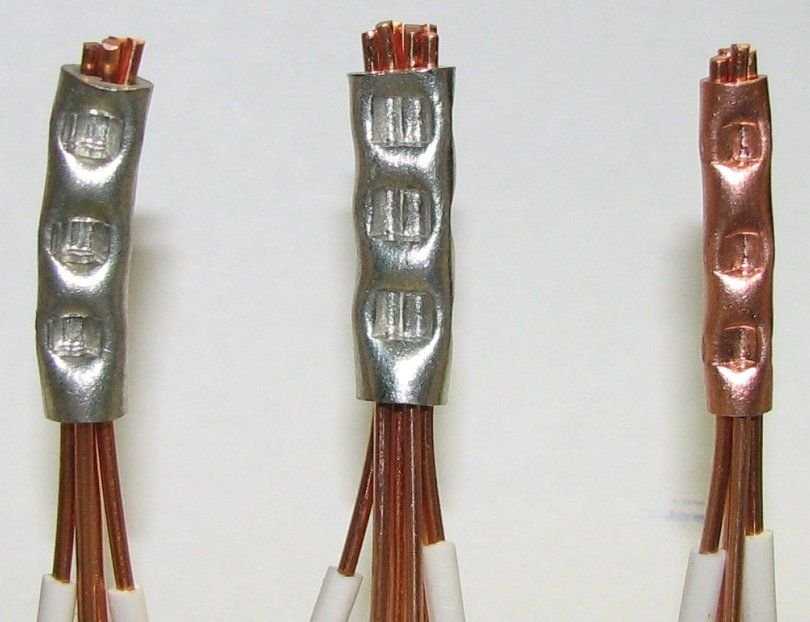

Для опрессовки применяют гильзы из того же материала, что и провода (рис. а). Здесь нужны специальные клещи. Гильза, в которую вставляются провода, обжимается с двух сторон

В домашних условиях обычно применяются первый и второй. Для опрессовки применяют гильзы из того же материала, что и провода (рис. а). Здесь нужны специальные клещи. Гильза, в которую вставляются провода, обжимается с двух сторон.

Способы соединения проводов

Для сварки и пайки сначала делают скрутку (рис. б, в). Она также является отдельным способом соединения, но ее используют как временную или при токах не выше 2 А. Для мощного потребителя (электроплиты, котла и т. п.) этот способ не подходит. Разные материалы скручивать не допускается, но если это крайне необходимо, медный провод следует предварительно залудить. Обвивать один провод вокруг другого можно, если завивка сделана обоими, количество витков на каждом должно быть не менее двух.

Пайкой хорошо соединяется медный провод. Чтобы соединить алюминиевый, разогретый припой типа ТОС втирают между скрученными витками.

Сварку производят путем оплавления проводов на конце скрутки с помощью графитового электрода, изготовленного из щетки коллектора электродвигателя. Неудобством является необходимость подключения сварочного аппарата. Сейчас всюду появились компактные инверторы, значительно облегчающие процесс.

Провода из разных материалов удобно соединять с помощью болта с гайкой и шайбами (рис. г). На рисунке изображен один из простых способов создания резьбовых соединений. Среди них есть разновидности: клеммные колодки и накидные клеммы.

При винтовых соединениях провод сгибают в кольцо между контактной площадкой и гайкой (рис. ниже слева). Если его слегка расплющить, площадь контакта увеличится в несколько раз, и его сопротивление значительно уменьшится (рис. ниже справа). Это позволит пропускать электрический ток через соединения проводов для электроплиты или другой мощной нагрузки.

Загиб провода для резьбового соединения

Укорочение провода питания

Способ применяется редко, когда есть возможность переноса розетки вдоль провода питания, который подведен снизу. Для этого демонтируется старая розетка, провод аккуратно извлекается из стены, обрезается лишняя часть, устанавливается новая розетка, и производится подключение.
