Внезапное прекращение подачи электроэнергии в конкретную розетку или выключатель свидетельствует о повреждении линии. Поиск неисправности занимает от одного до пяти часов в зависимости от сложности разводки. Стоимость вызова специалиста для диагностики начинается от 2000 рублей. Чтобы понять, как найти обрыв провода в стене, необходимо использовать системный подход к проверке цепи. Правильный алгоритм действий минимизирует количество штроб и повреждений отделки.
Оценка сложности и предварительная диагностика
Поиск повреждения кабеля в стене требует базовых знаний электротехники и строгого соблюдения правил безопасности. Работа считается средней сложности, так как требует использования измерительных приборов и частичного демонтажа элементов отделки. Владельцу жилья понадобятся навыки работы с мультиметром и понимание принципа работы электрической схемы помещения. Общее время выполнения задачи зависит от длины линии и количества распределительных коробок.
Перечень необходимых материалов
Для восстановления целостности цепи после обнаружения дефекта потребуется набор расходных материалов. Основной упор делается на качественную изоляцию и надежные соединители, чтобы исключить повторное возникновение проблемы.
| Материал | Количество | Расход на участок | Цена за ед. | |
|---|---|---|---|---|
| Изолента ПВХ (черная/синяя) | 1 рулон | 2-3 метра | 120 руб. | 120 руб. |
| Клеммники Wago (3-жильные) | 10 шт. | 2-4 шт. на соединение | 35 руб. | 350 руб. |
| Кабель ВВГнг (сечение по проекту) | 5 метров | зависит от разрыва | 90 руб./м | 450 руб. |
| Гофрированная труба ПВХ | 2 метра | на участок вставки | 60 руб./м | 120 руб. |
| Шпаклевка финишная | 1 кг | на заделку отверстия | 200 руб. | 200 руб. |
Инструментарий для поиска и ремонта
Правильно подобранный инструмент сокращает время диагностики и предотвращает повреждение соседних линий. Рекомендуется использовать сертифицированные приборы с высокой точностью измерений.

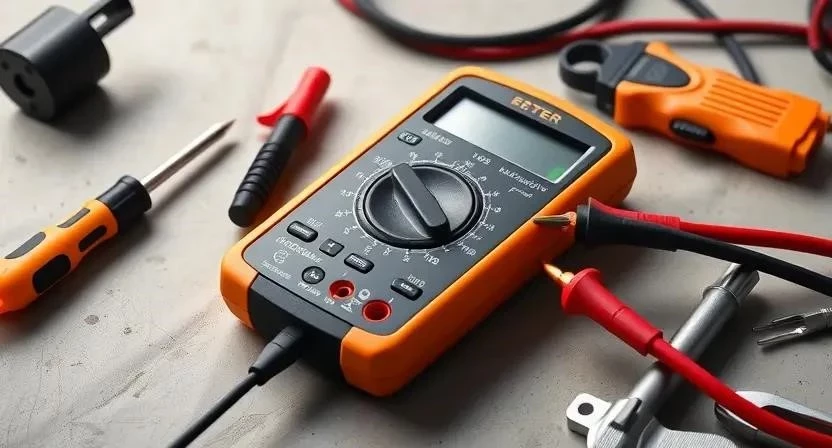

- Мультиметр цифровой (для прозвонки цепи)
- Индикаторная отвертка (определение фазы)
- Пассатижи с изолированными ручками
- Стриппер для зачистки изоляции кабеля
- Фонарь налобный (освещение коробок)
- Набор отверток (крестовая PH2, плоская SL4)
- Нож строительный с выдвижным лезвием
- Перфоратор или дрель (для вскрытия перекрытий)
Организация рабочего пространства
Освобождение зоны вокруг розеток и выключателей позволяет беспрепятственно перемещаться по комнате. Мебель отодвигается от стен на расстояние не менее одного метра. Полы застилаются плотной полиэтиленовой пленкой или строительным картоном для защиты от строительной пыли и обломков штукатурки. Весь мелкий мусор собирается в отдельные пакеты сразу после демонтажа декоративных панелей.
Подготовка поверхностей к диагностике

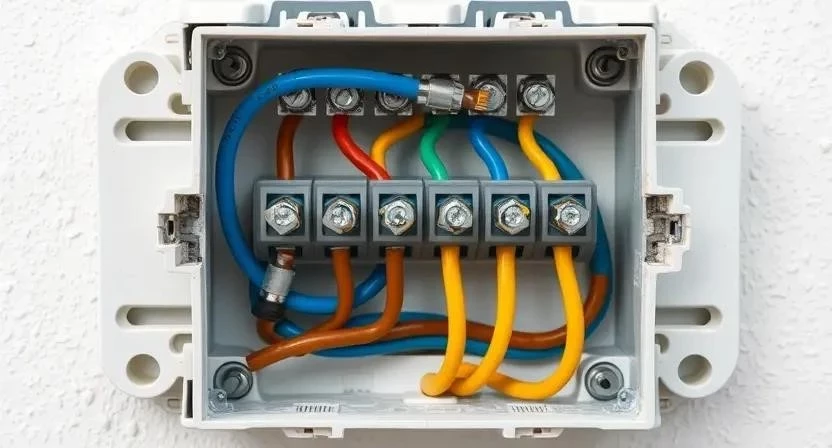

Сначала снимаются все декоративные накладки с розеток и выключателей. Очистка контактов от пыли и окислов проводится сухой кистью или сжатым воздухом. Вскрываются распределительные коробки, которые часто скрыты под слоем краски или обоев. Проверяется плотность прилегания проводов в зажимах. Готовность к поиску обрыва считается достигнутой, когда все точки доступа к кабелю открыты и доступны для подключения тестера.
Технология поиска обрыва пошагово
Диагностика электропроводки проводится методом исключения, двигаясь от источника питания к конечному потребителю.
- Полное обесточивание (5 мин). Выключите соответствующий автомат в электрощите. Проверьте отсутствие напряжения индикаторной отверткой.
- Визуальный осмотр (10 мин). Осмотрите доступные участки кабеля на предмет механических повреждений или следов оплавления.
- Проверка в щитке (15 мин). Отсоедините поврежденную линию от автомата для проведения чистой прозвонки.
- Прозвонка до распределительной коробки (30 мин). С помощью мультиметра проверьте целостность жилы от щитка до первой коробки.
- Анализ соединений в коробке (20 мин). Проверьте надежность скруток или клеммников. Из личного опыта: часто обрыв происходит не в самом кабеле, а в месте плохого контакта в коробке из-за окисления меди.
- Поиск участка разрыва (40 мин). Если в коробке сигнал есть, а в розетке нет, обрыв находится на отрезке между ними.
- Метод деления (60 мин). При наличии промежуточных точек доступа проверьте сигнал в середине линии, чтобы сузить зону поиска.
- Локализация точного места (30 мин). Используйте трассоискатель или метод простукивания (если кабель в гофре), чтобы определить точку повреждения.
- Вскрытие стены (40 мин). Аккуратно удалите слой штукатурки в найденном месте.
- Зачистка поврежденного участка (15 мин). Удалите обгоревшие или перебитые части провода.
- Монтаж вставки (30 мин). Соедините жилы с помощью клеммников или пайки с последующей изоляцией.
- Финальное тестирование (10 мин). Прозвоните всю цепь еще раз перед подачей напряжения.
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка | 30 мин | Обесточивание и разборка |
| Диагностика | 120 мин | Использование мультиметра |
| Вскрытие стены | 40 мин | Минимальные повреждения |
| Ремонт кабеля | 45 мин | Изоляция и соединение |
| Проверка | 10 мин | Тест под нагрузкой |
Технические нюансы выполнения работ
Температура в помещении при проведении ремонтных работ должна быть не ниже +5°C для корректной работы изоляционных материалов. Повышенная влажность стен может привести к ложным показаниям некоторых типов тестеров, поэтому рекомендуется просушить поверхность феном перед измерениями. Время застывания шпаклевки после заделки отверстия составляет от 2 до 12 часов в зависимости от состава. Совместимость материалов обеспечивается использованием медных соединителей только для медных жил.
Типичные ошибки при поиске неисправности
Неправильный подход к диагностике может привести к расширению зоны разрушений в интерьере или поражению током.
- Попытка прозвонки цепи под напряжением, что приводит к выходу мультиметра из строя.
- Игнорирование проверки распределительных коробок, из-за чего вскрываются целые стены.
- Использование обычной изоленты на местах с высоким нагревом.
- Недостаточная зачистка концов провода перед соединением. Из личного опыта: плохой контакт в месте ремонта привел к повторному обрыву через месяц из-за искрения.
- Отсутствие проверки заземляющего провода, что создает риск удара током при эксплуатации.
Расчет затрат на восстановление проводки
Стоимость ремонта зависит от того, выполняется ли работа самостоятельно или привлекается специалист.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Диагностика (поиск обрыва) | 0 руб. | 2000 руб. | 2000 руб. |
| Расходные материалы | 800 руб. | 1200 руб. | 400 руб. |
| Работа по демонтажу и монтажу | 0 руб. | 3000 руб. | 3000 руб. |
| Косметический ремонт стены | 300 руб. | 1000 руб. | 700 руб. |
| 1100 руб. | 7200 руб. | 6100 руб. |
Эксплуатация после завершения ремонта
Срок службы восстановленного участка кабеля при использовании качественных клеммников составляет до 25 лет. Эксплуатировать линию можно сразу после высыхания финишного слоя шпаклевки, чтобы избежать попадания влаги в зону соединения. Рекомендуется в течение первых двух суток периодически проверять температуру в месте ремонта с помощью бесконтактного термометра.
Альтернативные методы поиска повреждений
Существуют технологии, позволяющие найти место обрыва без масштабного демонтажа отделки.
- Использование профессионального кабельного трассоискателя.
- Применение тепловизора для поиска мест перегрева (если обрыв сопровождался коротким замыканием). Из личного опыта: тепловизор помог найти точку плавления изоляции за 5 минут без вскрытия стены.
- Метод «прозвонки» через конденсатор для определения емкостного сопротивления.
- Использование генератора низкочастотных сигналов и приемника.
- Проверка цепи методом последовательного разрыва в коробках.
- Акустический поиск (поиск пустот в стене, где мог сместиться кабель).
- Метод измерения сопротивления изоляции мегаомметром.
Ответы на часто задаваемые вопросы
Можно ли искать обрыв провода, не выключая электричество?
Категорически нет. Прозвонка цепи мультиметром выполняется только на обесточенных линиях, иначе прибор сгорит, а человек может получить удар током.
Что делать, если мультиметра нет под рукой?
Можно использовать простую контрольную лампу, но этот метод менее точен и не позволяет определить точное место повреждения.
Как понять, что обрыв именно в стене, а не в самой розетке?
Необходимо отсоединить провода от механизма розетки и проверить сигнал от распределительной коробки до самой точки подключения.
Поможет ли индикаторная отвертка найти место разрыва?
Она поможет определить, до какого участка доходит фаза, но не покажет точную точку обрыва внутри кабеля.
Сколько времени занимает поиск обрыва в среднем?
Обычно процесс занимает от 2 до 4 часов, включая подготовку и финальную проверку.
Можно ли использовать скрутку вместо клеммников Wago?
Скрутка допустима только при условии качественной пайки и двойной изоляции, однако клеммники надежнее и проще в монтаже.
Почему кабель мог оборваться сам по себе?
Основными причинами являются механическое повреждение при сверлении стены, перегрев из-за перегрузки сети или естественный износ старой алюминиевой проводки.
