Обустройство электрики в перегородках из гипсокартона представляет собой технически сложный процесс, требующий строгого соблюдения норм безопасности. Средняя стоимость материалов для одной комнаты варьируется от 5 до 15 тысяч рублей, а время выполнения работ занимает от одного до трех дней. Правильный монтаж электропроводки в гипсокартоне своими руками позволяет создать надежную систему питания, исключая риск короткого замыкания или повреждения кабеля металлическим профилем. Грамотный подход к планированию гарантирует долговечность всей сети.
Подготовительный этап и требования
Перед началом работ необходимо оценить уровень сложности проекта и изучить требования ПУЭ (Правил устройства электроустановок). Владелец должен обладать базовыми навыками электрика, чтобы самостоятельно работать с фазой, нулем и заземлением. Оптимальным временем для проведения электромонтажа считается период после возведения металлического каркаса, но до обшивки стен гипсокартонными листами. Это позволяет свободно перемещать кабели и фиксировать их без необходимости штробления готовых поверхностей.
Перечень необходимых материалов

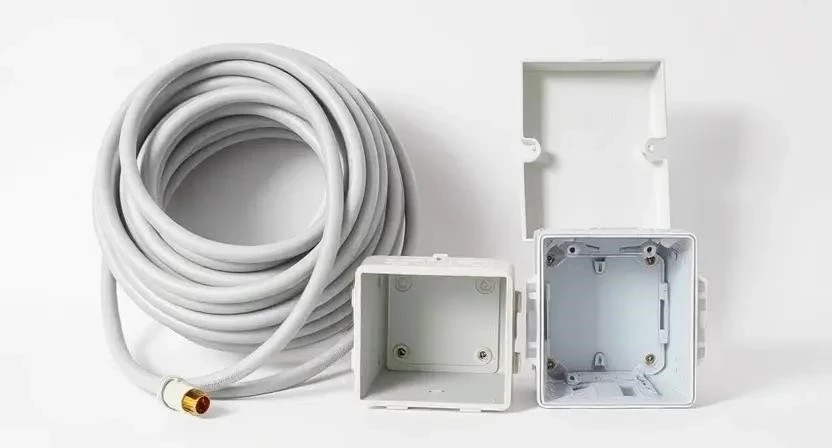

Для качественной прокладки кабеля в перегородках из гкл потребуется специализированный набор комплектующих. Основным элементом выступает кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Для защиты проводов от механических повреждений обязательно используется гофрированная труба. Количество материалов рассчитывается исходя из общей длины трасс с запасом 10-15% на изгибы и выводы.
- Кабель ВВГнг-LS (сечение 2.5 мм² для розеток, 1.5 мм² для освещения)
- Гофрированная труба ПВХ или ПНД
- Специализированные подрозетники для гипсокартона с зажимными лапками
- Распределительные коробки
- Пластиковые хомуты-стяжки
- Изолента ПВХ
- Клеммники для соединений проводов
- Саморезы по металлу для фиксации элементов
| Материал | Расход на 1 м² стены | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS | 2.5 — 3 м | 60 руб/м | 150-180 руб |
| Гофра ПВХ | 2 — 2.5 м | 15 руб/м | 30-40 руб |
| Подрозетник для ГКЛ | 0.2 шт | 80 руб/шт | 16-20 руб |
| Крепеж/хомуты | 5-10 шт | 2 руб/шт | 10-20 руб |
| Клеммники | 1-2 шт | 20 руб/шт | 20-40 руб |

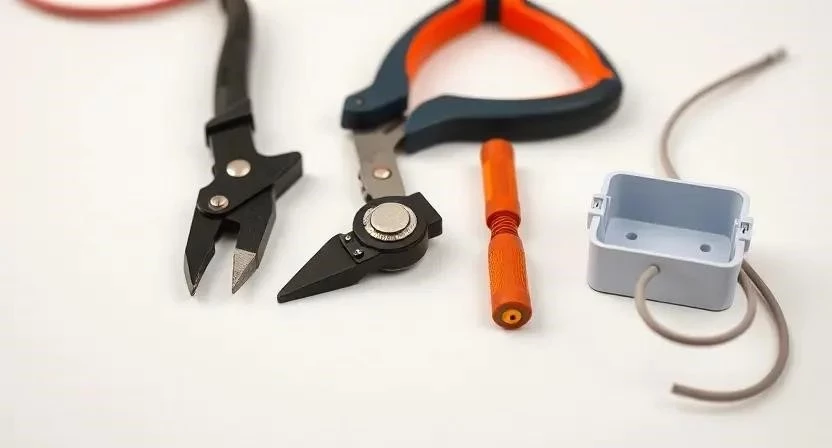

Инструментарий для электромонтажа
Правильный подбор оборудования ускоряет процесс и повышает качество соединений. Стриппер необходим для быстрой и аккуратной зачистки изоляции, а уровень помогает точно разметить точки установки розеток. При отсутствии профессионального инструмента некоторые позиции можно взять в аренду в строительных центрах, однако базовый набор ручного инструмента должен быть в наличии.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Стриппер | Снятие изоляции с кабеля | Обязательно | 800 руб |
| Пассатижи/Кусачки | Перерезание и скручивание проводов | Обязательно | 600 руб |
| Уровень | Разметка горизонталей и вертикалей | Обязательно | 500 руб |
| Шуруповерт | Монтаж коробок и профилей | Обязательно | 2500 руб |
| Строительный нож | Раскрой гофры и кабеля | Обязательно | 200 руб |
| Маркер | Разметка точек вывода | Обязательно | 50 руб |
| Мультиметр | Проверка целостности линий | Желательно | 1200 руб |
Подготовка помещения к работе
Сначала проводится полная очистка зоны монтажа от строительного мусора и лишних предметов. Разметка расположения будущих розеток и выключателей наносится на направляющие профили или временные ориентиры. Чтобы избежать порчи отделки в соседних зонах, пол и прилегающие стены закрываются защитной пленкой. Свободный доступ к распределительному щиту является обязательным условием безопасности.
Работа с поверхностью и каркасом
Особое внимание уделяется взаимодействию с металлическим каркасом. Проверяется надежность крепления стоечных и направляющих профилей, чтобы они не вибрировали при фиксации кабеля. Разметка отверстий под подрозетники выполняется с учетом толщины гипсокартонного листа. В местах примыкания перегородок к основным стенам рекомендуется провести грунтовку для обеспечения лучшей адгезии последующих отделочных слоев.
Технология монтажа электропроводки в гкл
Процесс установки электрики разделен на четкие этапы. Один раз в моей практике ошибка в расчете длины кабеля привела к необходимости переделывать всю линию в одной из комнат, поэтому всегда оставляйте запас 15-20 см в каждой точке вывода.
- Составление детальной схемы электросети (2-3 часа).
- Разметка точек вывода кабеля на каркасе (1 час).

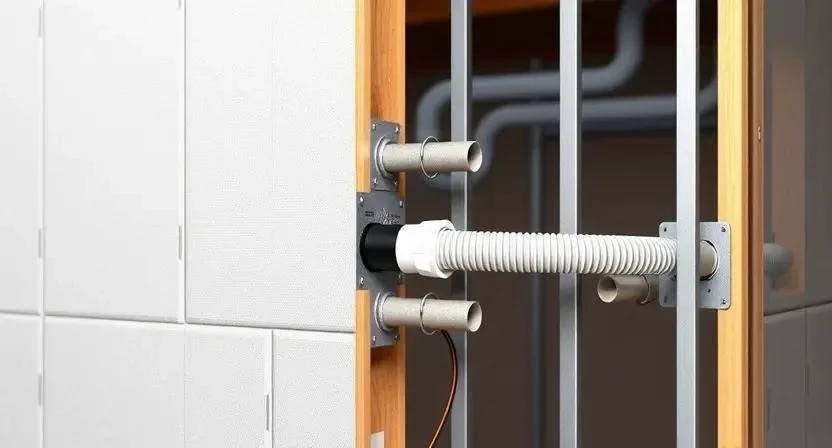

- Монтаж гофрированной трубы вдоль профилей (3-5 часов).
- Протяжка кабеля через гофру (2-4 часа).
- Фиксация кабеля к каркасу с помощью пластиковых стяжек (2 часа).
- Установка распределительных коробок в верхних точках стен (2 часа).
- Прорезание отверстий в гипсокартоне под подрозетники после обшивки (3-4 часа).
- Установка и фиксация специализированных подрозетников для ГКЛ (2 часа).
- Соединение проводов в коробках с использованием клеммников или пайки (3-5 часов).
- Проверка целостности линии с помощью мультиметра (1-2 часа).
- Маркировка каждой линии для упрощения обслуживания (1 час).
- Закрепление финальных концов кабеля в точках подключения (1 час).
- Проверка заземления всех металлических элементов и розеток (1 час).
- Финальный тест системы под напряжением (1 час).
Технические нюансы и правила
Соблюдение температурного режима (от +5 до +30°C) и умеренной влажности предотвращает деформацию материалов. Кабели должны пересекаться строго под прямым углом, чтобы избежать наводок и упростить поиск линий. Между кабелем и острыми кромками металлического профиля всегда должен оставаться зазор, который обеспечивается гофрой. Из личного опыта: никогда не затягивайте стяжки слишком туго, так как при сильном сжатии изоляция кабеля может деформироваться, что в будущем приведет к пробою.
Типичные ошибки при установке
Многие новички пытаются сэкономить, прокладывая кабель без гофры, что недопустимо в металлических каркасах. Использование обычных подрозетников вместо специальных моделей для ГКЛ приводит к их смещению или проваливанию внутрь стены. Отсутствие заземления создает прямую угрозу жизни при утечке тока на профиль.
- Прокладка кабеля без защитной гофры.
- Применение неподходящих подрозетников.
- Игнорирование системы заземления.
- Чрезмерная перетяжка кабеля пластиковыми стяжками.
- Ошибки в схеме, приводящие к перегрузке одной линии.
Расчет стоимости электромонтажа
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Кабель и гофра | 4 000 | 4 000 | 0 |
| Подрозетники и коробки | 2 000 | 2 000 | 0 |
| Расходники (стяжки, клеммы) | 1 000 | 1 000 | 0 |
| Работа по монтажу | 0 | 12 000 | 12 000 |
| 7 000 | 19 000 | 12 000 |
| Характеристика кабеля | Значение | Что означает |
|---|---|---|
| Марка | ВВГнг-LS | Виниловая изоляция, не горит, низкий дым |
| Сечение (розетки) | 2.5 мм² | Выдерживает нагрузку до 3.5-4 кВт |
| Сечение (свет) | 1.5 мм² | Оптимально для осветительных приборов |
| Количество жил | 3 | Фаза, Ноль, Заземление |
| Напряжение | 380/220 В | Стандарт бытовой сети |
Эксплуатация и уход после монтажа
Рекомендуется провести проверку всех соединений в распределительных коробках через год после эксплуатации, так как клеммники могут ослабнуть из-за температурных колебаний. Приступать к финишной отделке стен (шпаклевке и покраске) можно только после полной проверки работоспособности всех розеток и выключателей. Срок службы правильно смонтированной проводки в ГКЛ составляет более 25 лет при соблюдении норм нагрузки.
Альтернативные методы реализации
Существуют и другие способы организации электросети, если стандартный скрытый монтаж не подходит по дизайну или бюджету.
- Беспроводные системы управления освещением.
- Открытая проводка в стиле лофт с использованием винтажных кабелей.
- Применение алюминиевых профилей с повышенной огнестойкостью.
- Использование монтажных коробов из ПВХ.
- Прокладка кабеля в специальных кабель-каналах внутри стоек.
- Применение гибких труб из полипропилена.
- Монтаж проводки через потолочные конструкции с перпендикулярным спуском.
Ответы на часто задаваемые вопросы
Можно ли прокладывать провод без гофры?
Нет, в гипсокартонных перегородках с металлическим профилем гофра обязательна для защиты от перетирания изоляции о края металла.
Какой кабель лучше выбрать для ГКЛ?
Оптимальным выбором является ВВГнг-LS, так как он соответствует нормам пожарной безопасности для жилых помещений.

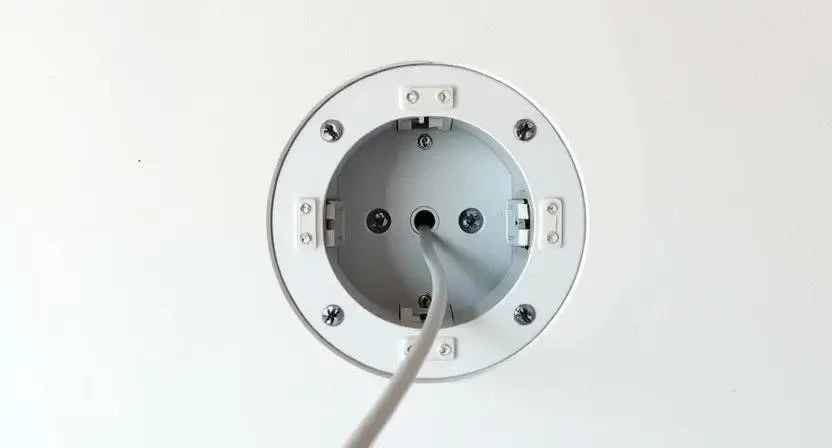

Как закрепить подрозетник в тонком гипсокартоне?
Используются специальные подрозетники с зажимными пружинами («лапками»), которые плотно фиксируют коробку к листу ГКЛ. В одном из моих проектов при работе с очень тонким листом (9 мм) я дополнительно зафиксировал подрозетник сзади небольшим деревянным бруском, чтобы избежать люфта.
Можно ли штробить гипсокартон после монтажа?
Это крайне нежелательно, так как нарушается целостность листа и прочность конструкции. Все трассы должны быть заложены до обшивки.
Как избежать короткого замыкания при монтаже в профиль?
Используйте гофру и избегайте прокола кабеля при закручивании саморезов в профиль.
Нужно ли заземлять металлический каркас перегородки?
Да, согласно нормам безопасности, металлические конструкции должны быть заземлены для предотвращения поражения током при случайном повреждении кабеля.
Где лучше размещать распределительные коробки?
Обычно их располагают в верхней части стены (на высоте 2-2.5 м), чтобы обеспечить легкий доступ к ним через ревизионные люки или замаскировать под потолком.
Как рассчитать количество кабеля с запасом?
Измерьте длину всех линий по схеме, прибавьте по 20 см на каждый вывод и умножьте итоговую сумму на коэффициент 1.1 (10% запас).
