Электропроводка в деревянном доме своими руками

Общие требования к устройству проводки

Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.

По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.

Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.

Нетребовательные владельцы деревянного дома поручают работы по электромонтажу соседям, знакомым или выполняют самостоятельно, не зная досконально норм ПУЭ. Печальный результат доверчивости и непрофессионализма – на фото

Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».

Следует запомнить следующие требования:

• Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
• Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
• Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
• Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.

Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.

Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246—97)

Материал из видеообзоров и инструкций, размещенных в интернете, весьма противоречив, поэтому полностью опираться на мнение людей в рабочих комбинезонах не стоит. Ориентироваться следует на выдержки из нормативной документации – разделы ПУЭ, СНиПов, ГОСТов.

Проводка в деревянном доме своими руками: финальный аккорд

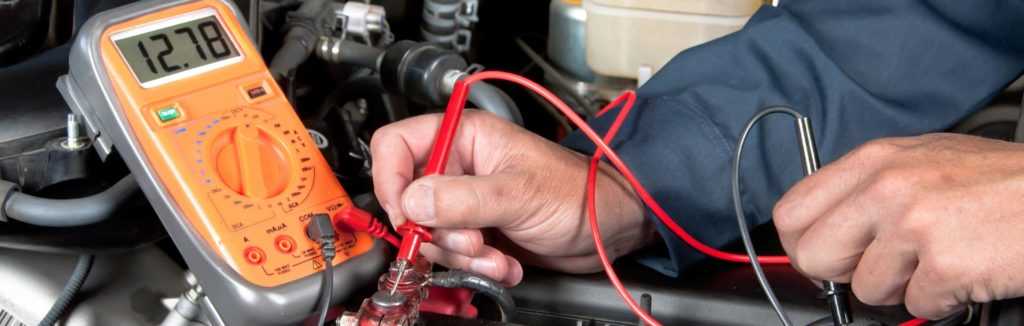

Прежде, чем запустить проводку в эксплуатацию, рекомендуем провести ее проверку. Для этого воспользуйтесь услугами специалистов. Они привезут с собой специальное оборудование, чтобы:

• провести замеры сопротивлений;
• измерить заземление;
• испытать автовыключатели;
• убедиться в целостности электроцепи;
• проверить работоспособность УЗО, счетчиков;
• убедиться, что система установлена правильно, без нарушений технологических правил и норм.

Для проверки проводки в деревянном доме можно пригласить специалистов. Делать это не обязательно, но желательно, чтобы еще раз убедиться в правильности монтажа

Специалисты компании выдадут документ, в котором укажут, можно ли эксплуатировать электропроводку. Конечно, вызывать комиссию и платить деньги не обязательно, но желательно. Хотя бы для того, чтобы убедиться, что вы все сделали правильно.

Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)

Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.

Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.

Проведение работ своими силам?

Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.

Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.

Этапы работ

Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:

Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.

Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.

Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.

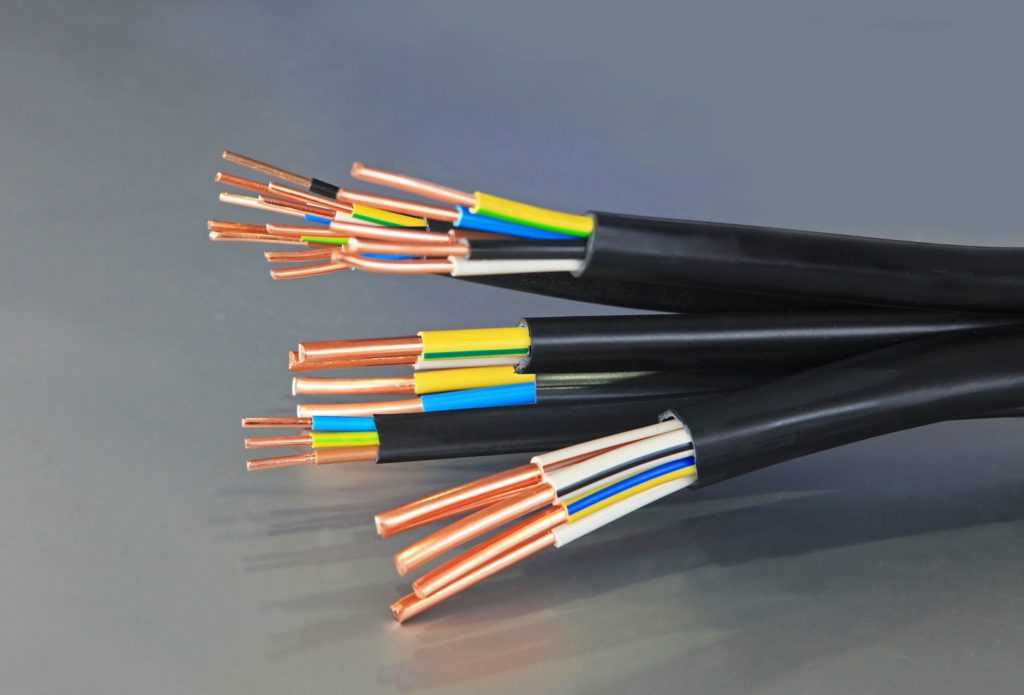

Выбор кабеля

Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.

Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов

После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.

Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.

Обратите внимание

Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.

После монтажа проводов и электроприборов проводят организацию профилактических испытаний.

После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.

Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:

• проведение визуального осмотра;
• замер силы сопротивления изоляционного кабельного покрытия;
• проведение профилактического измерения сопротивления заземления;
• анализирование работы автоматических выключателей.

Разработка проекта домашнего электроснабжения

Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.

Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.

Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.

Главное — безопасность дома!

Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.

Как делать нельзя

Для того чтобы провести электросеть в деревянное знание нельзя использовать все методы монтажа для каменных домов или квартир. Нельзя монтировать провод на деревянный брус и другие конструкции без защиты. Магистральная силовая линия не должна прикрываться легко воспламеняемыми материалами или отделкой. Нельзя допускать воздействие на изоляцию проводки температурных перепадов, влажности, скопления пыли и грязи на проводах, частой деформации и перегибание проводов. Нужно исключить повышение нагрузки на всю домашнюю сеть.

Все эти факторы могут привести к повреждениям проводки, что в результате приведет к короткому замыканию. Если в деревянном доме воспламенилась оголенная часть электропроводки, тогда пожар неизбежен. Провода также не должны находиться без защиты. Домашние животные или грызуны могут перегрызть провод, чего необходимо избежать. Перерабатывая древесину возле проложенных проводов, скапливается большое количество стружки и трухи. В случае короткого замыкания воспламенению поможет наличие горючего материала.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Требования

При желании прокладывать электросеть в деревянном доме самостоятельно, нужно придерживаться определенного свода правил – ПУЭ и СНиП. Они предусматривают краткий общий перечень требований, при соблюдении которых можно максимально себя обезопасить и предотвратить возгорания деревянного помещения. Проводка в доме своими руками должна прокладываться по четкой инструкции и каждый шаг должен быть предусмотрен.

ПУЭ (правила устройства электроустановок) – определяет требования по монтажу электрической сети в помещениях. Соблюдение предписаний ПУЭ считается дорогостоящим в реализации, но весьма целесообразным способом. Он является жестким и трудоемким в исполнении. По этой причине этим правилам следуют не часто.

СНиП и ПУЭ была прописаны для того, чтобы рассчитать абсолютную безопасность при условии протекания по кабелю любой нагрузки, обезопасить себя от короткого замыкания или воспламенения линии. Если в деревянном доме самодельная проводка не подвергается сравнительно высокому напряжению, тогда это не несет особой опасности.

Поэтому, прокладывая электропроводку в таком здании, следует учесть все факторы риск и принять правильное решение. Либо лини сделать по всем правилам ПУЭ и СНиП – дорогой, но надежной, либо она будет проведена быстрей и дешевле, но при высоких нагрузках ваш дом станет небезопасным.

Допускается соединение таких труб, коробов или металлических рукавов, если в помещении сухо, нет скопления газа, паров, конденсата и уровень влажности находится в норме. Соединение металлических рукавов, коробов и труб необходимо при негативных условиях в доме. Скрепление их между собой следует при содержании в помещении паров, газов, которые отрицательно воздействуют на изоляцию кабелей, их защитную оболочку, а также при наружной установке проводки, если на линию электросети возможно попадание влаги, масла и других жидкостей. После скрепления они уплотняются и герметизируются.

В пыльных домах делается уплотнительное соединения и ответвление труб, рукавов, коробов для защиты от пыли, мелкого мусора. Соединительные трубы, рукава и коробы используются как заземляющий или нулевой защитный проводник, выполняющие функцию «земли» или «ноля» в электропроводке. Запрещается проведение кабелей через вентиляционные каналы и шахты. Допускается лишь пересечение одиночным проводом, который находится в защитном металлическом рукаве или трубе.

Также прокладывание проводов за подвесным потолком должно выполняться в соответствии с нормами главы 7 ПУЭ. При монтаже электросети в частном деревянном доме требуется использование исключительно медных проводов. Также нужно тщательно подобрать вид кабеля, который сможет с запасом выдерживать требуемую нагрузку. Обязательно нужно следовать технике безопасности при прокладывании электрической линии в доме.

Основные требования к проводке в частном доме

Прежде чем изучить пошаговую инструкцию по монтажу электропроводки в брусчатом, бревенчатом или любом другом частном доме своими руками, необходимо уяснить основные правила и требования к проводке в строении из бруса:

• линии должны быть изолированы. Для этого используют такие негорючие материалы, как: ПВХ, резина, пластик;
• ни в коем случае нельзя применять алюминиевые кабели, только медные, сечением не менее 16 квадратных миллиметров;

Для проводки в деревянном доме можно использовать только медный кабель, алюминиевый менее устойчив к возгораниям. Сечение – 16 миллиметров

• с улицы проводка попадает в жилище через гильзу из металла. Из комнаты в комнату – через металлическую трубку или гильзу;
• эксперты советуют монтировать электрокабель внутри жилища только в открытую. Это удобно, если возникнут проблемы с проводкой. Пользователь всегда сможет найти дефектные места самостоятельно;
• рассчитывая толщину провода, необходимо добавить запас – около 20-30 процентов;
• нельзя прокладывать кабели в трубах из гофрированной бумаги;
• обязательно установите в доме УЗО – устройство защитного отключения, его можно расположить в электрическом щитке. В случае короткого замыкания устройство спасет электрические приборы от преждевременного выхода из строя;
• щиток всегда отделяют от брусчатой стены – для этого его располагают внутри металлического короба, закрытого от пыли, грязи, влаги;
• монтировать щиток лучше на специально построенной для этой цели стене из кирпича. Сделать это желательно (если есть такая возможность), но не обязательно.

№5. Прокладка кабеля к дому

Провести силовой кабель в дом можно двумя способами:

• подземный;
• воздушный.

Подземный монтаж – это более надежная и современная технология, но и более сложная в реализации. Ее оправдано использовать при возведении нового дома. Под землей кабель испытывает гораздо меньшие нагрузки, чем тот, что висит в воздухе и служит дольше: он не порвется от ветра или падения на него дерева. К тому же, дом, вокруг которого не свисают провода, выглядит намного лучше. Монтаж сложный, трудоемкий и дорогой. Потребуется вырыть траншею глубиной не менее 80 см, ввод в дом проводится установкой металлических гильз из толстостенных труб. Используется силовой медный провод.

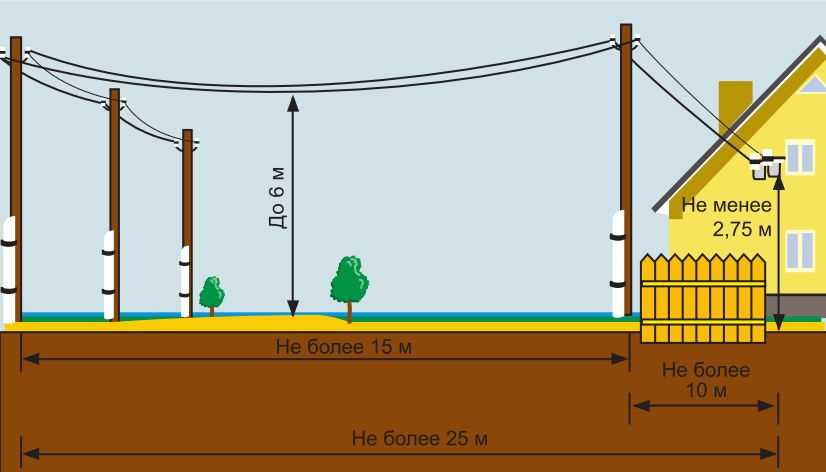

Воздушный монтаж обойдется дешевле и будет проведен быстрее, но будьте готовы в случае сильной непогоды остаться без электричества. Проведение подобных работ возможно, если расстояние до объекта не более 25 м – в противном случае придется ставить дополнительную опору, а это деньги. Для подключения используют самонесущий изолированный провод с оболочкой из сшитого полиэтилена, сечение и количество жил зависит от мощности подключения.

Внутрь дома алюминиевая проводка не заводится – используется только медная, поэтому от места подключения до вводного распределительного щита используют кабель ВВГнг. Для подключения применяют герметичные сжимы, а ВВГнг кабель, по правилам, необходимо заключить в металлическую гильзу из толстостенной трубы. В такой же гильзе кабель ведут к распределительному щитку, если последний не вынесен на улицу или не располагается при входе в дом.

Щиток устанавливают в безопасном месте, гарантируя свободный доступ к нему. В щит монтируют автоматические выключатели и УЗО.
