Монтаж электросети в постройках из дерева требует строгого соблюдения норм из-за высокой горючести материала и естественной усадки стен. Обычно такие работы занимают от 7 до 14 дней, а стоимость реализации проекта зависит от площади и сложности схемы. Правильная электрика в деревянном доме исключает риск возгорания и обеспечивает стабильную работу приборов. Грамотный подход к планированию позволяет избежать переделок после усадки здания.
Особенности предварительного планирования
Дерево обладает высокой теплопроводностью и подвержено деформации в первые годы эксплуатации. Основной риск при электромонтаже связан с возможностью короткого замыкания, которое в срубе может привести к мгновенному пожару. Поэтому расчет нагрузки на сеть проводится с запасом в 20-30%, чтобы избежать перегрева проводников. Сроки выполнения работ зависят от выбранного типа прокладки, но всегда включают этап ожидания стабилизации конструкции.

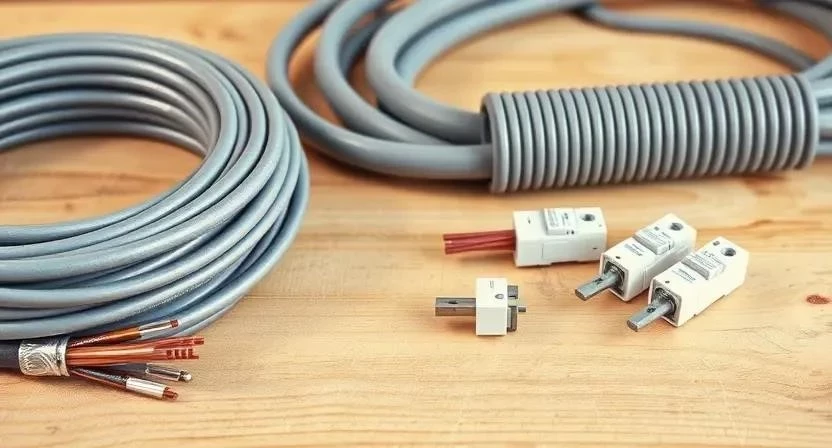

Перечень необходимых комплектующих
Для обеспечения пожаробезопасности используется только специализированный медный кабель с индексом нг-LS, который не поддерживает горение и имеет низкое дымовыделение. Все линии обязательно заключаются в негорючую гофру.
- Кабель ВВГнг-LS (разного сечения);
- Негорючая ПВХ-гофра;
- Подрозетники, предназначенные для дерева;
- Автоматические выключатели;
- Устройства защитного отключения (УЗО);
- Распределительные коробки из негорючего пластика;
- Щиток электрический;
- Кабельные стяжки и крепеж.
| Материал | Расход на 100 м2 (примерно) | Расход на м2 | Средняя цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 200 м | 2 м | 80 руб/м | 16 000 руб |
| Кабель ВВГнг-LS 3х1.5 | 150 м | 1.5 м | 60 руб/м | 9 000 руб |
| Гофра негорючая | 300 м | 3 м | 25 руб/м | 7 500 руб |
| Подрозетники | 20 шт | 0.2 шт | 120 руб/шт | 2 400 руб |
| Автоматы/УЗО | 12 шт | 0.12 шт | 450 руб/шт | 5 400 руб |
Инструментарий для электромонтажа
Качественное оборудование позволяет минимизировать повреждения древесины и обеспечить надежность соединений. Каждый инструмент выполняет свою специфическую задачу в процессе прокладки сети.
- Перфоратор — создание отверстий в брусе и бревнах;
- Стриппер — быстрая и аккуратная зачистка изоляции кабеля;
- Мультиметр — проверка целостности цепи и замер напряжения;
- Уровень — точная установка розеток и щитка;
- Шуруповерт — монтаж гофры и крепление коробок;
- Лестница — работа с потолочными линиями и освещением;
- Пассатижи — обжим и формирование проводов.
Организация рабочего пространства
Перед стартом работ стены очищаются от пыли и строительного мусора. На поверхности размечаются все точки расположения розеток и выключателей согласно утвержденной схеме. Чтобы избежать повреждения отделки, поверхности защищаются пленкой, а рабочая зона освобождается от горючих материалов.
Подготовка поверхностей и трассировка
Процесс начинается с нанесения разметки будущих линий проводки. В брусе или бревне сверлятся отверстия для прохода кабеля, при этом важно соблюдать вертикальность и горизонтальность каналов. Пути прохождения проверяются на отсутствие пересечений с другими коммуникациями.
Пример из практики: Однажды при сверлении отверстия в толстом бревне сверло немного ушло в сторону, создав слишком широкий зазор. Чтобы избежать сквозного отверстия и сохранить эстетику, пришлось использовать специальную деревянную пробку, подогнанную по размеру и зафиксированную столярным клеем.
Пошаговый алгоритм монтажа
Процесс создания электросети в деревянном доме разделен на последовательные этапы, каждый из которых требует контроля качества.
- Составление детальной схемы электросети (4 часа).
- Монтаж вводного щитка с установкой основных автоматов (6 часов).
- Прокладка основных магистральных линий от щитка к комнатам (12 часов).
- Установка распределительных коробок в узловых точках (8 часов).

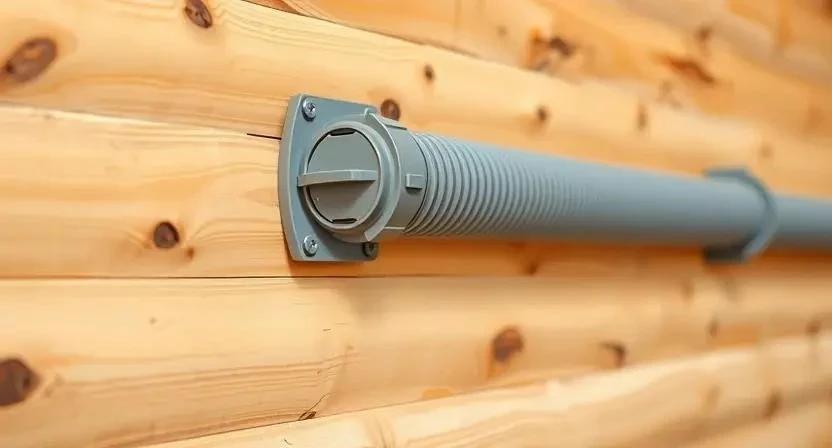

- Монтаж кабеля в негорючей гофре с фиксацией клипсами (16 часов).
- Установка подрозетников и выключателей (8 часов).
- Подключение осветительных приборов и люстр (8 часов).
- Монтаж заземляющего контура вокруг дома (6 часов).
- Подключение автоматических выключателей и УЗО в щитке (4 часа).
- Тестирование всей сети под нагрузкой с помощью мультиметра (4 часа).
- Финальная изоляция соединений и закрытие штроб (8 часов).
- Маркировка каждой линии для удобства обслуживания (2 часа).
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Схема и разметка | 4-6 часов | Учет всех мощных приборов |
| Прокладка кабеля | 20-30 часов | Использование только ВВГнг-LS |

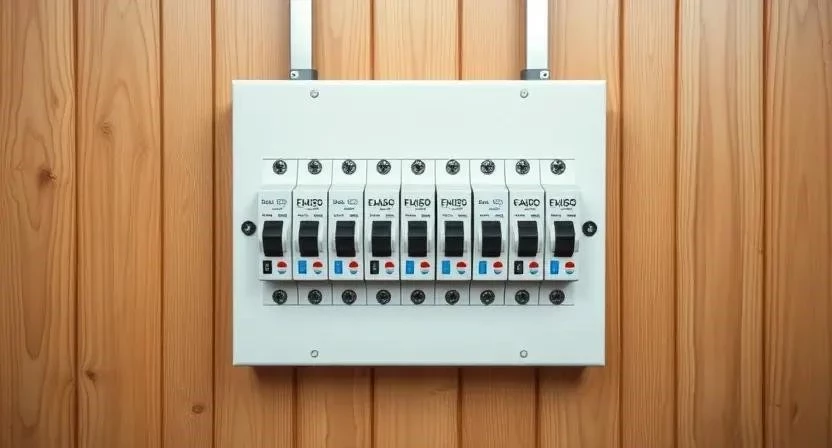

| Монтаж щитка | 10-12 часов | Разделение групп освещения и розеток |
| Заземление | 6-8 часов | Забивка контура ниже уровня промерзания |
| Тестирование | 4-5 часов | Проверка на отсутствие утечек тока |
Технические нюансы и требования ПУЭ
Особое внимание уделяется усадке дома, которая может составлять до 5-10% от высоты здания. В распределительных коробках и подрозетниках обязательно оставляются запасы кабеля (петли), чтобы при смещении бревен провод не вырвало из клемм. Температурный режим при монтаже должен быть стабильным, а все работы должны соответствовать нормам ПУЭ и ГОСТ.
Пример из практики: При монтаже проводки в новом срубе я специально оставил дополнительные петли кабеля длиной 15-20 см в каждой коробке. Спустя год, когда дом дал усадку, эти запасы позволили избежать перенапряжения проводов и исключили необходимость вскрывать стены для переделки.
Типичные ошибки при электромонтаже
Многие новички пытаются сэкономить, что в деревянном доме недопустимо. Ошибки в электрике могут привести к катастрофическим последствиям.
- Прокладка кабеля без защитной гофры.
- Использование дешевой ПВХ-изоляции, которая плавится при нагреве.
- Полное отсутствие заземления в сети.
- Игнорирование установки УЗО, особенно в ванных комнатах.
- Неправильное сверление отверстий, ведущее к зажимам кабеля.
Пример из практики: Столкнулся со случаем, когда владелец дома решил сэкономить и не поставил УЗО на линию кухни. При попадании воды на розетку сработало только общее автоматическое выключение, но из-за задержки в несколько секунд произошел сильный скачок напряжения, который сжег блок питания микроволновки.
Расчет затрат на электромонтаж
Стоимость реализации проекта складывается из цен на материалы и оплаты труда специалиста. Самостоятельный монтаж позволяет сэкономить на работах, но требует высокой квалификации.
| Статья расходов | Количество/Объем | Цена за ед. | |
|---|---|---|---|
| Комплект кабеля | 350 м | 70 руб/м | 24 500 руб |
| Гофра и крепеж | 300 м | 30 руб/м | 9 000 руб |
| Щиток и автоматика | 1 комплект | 15 000 руб | 15 000 руб |
| Работа электрика | 100 м2 | 600 руб/м2 | 60 000 руб |
| — | — | 108 500 руб |
| Параметр | Своими руками | С мастером | Экономия/Разница |
|---|---|---|---|
| Материалы | 35 000 руб | 35 000 руб | 0 руб |
| Работа | 0 руб | 60 000 руб | 60 000 руб |
| Гарантия | Нет | Есть (1-3 года) | Риск ошибок |
| Срок исполнения | 20-30 дней | 7-14 дней | Экономия времени |
| Общий итог | 35 000 руб | 95 000 руб | 60 000 руб |
Эксплуатация и уход за сетью
После завершения всех работ необходимо проводить регулярный мониторинг состояния сети. Раз в полгода рекомендуется проверять контакты в распределительных коробках и щитке на предмет окисления или ослабления зажимов. Контроль нагрузки на сеть позволяет избежать перегрева проводов, а проверка изоляции должна проводиться раз в несколько лет с помощью специализированного оборудования.
Сравнение методов прокладки кабеля
Выбор между открытым и скрытым монтажом зависит от архитектуры дома и желаемого дизайна. Скрытая проводка эстетичнее, но сложнее в реализации в дереве, тогда как открытая проще в обслуживании.
| Критерий | Открытая (ретро) | Скрытая (в штробах/каналах) | |
|---|---|---|---|
| Сложность монтажа | Низкая | Высокая | Открытая проще |
| Эстетика | Стиль лофт/ретро | Невидима | Зависит от вкуса |
| Доступ к сети | Мгновенный | Затруднен | Открытая удобнее |
| Пожаробезопасность | Высокая (в гофре) | Средняя (риск перегрева) | Равны при гофре |
| Стоимость | Дешевле | Дороже | Открытая выгоднее |
Часто задаваемые вопросы
Можно ли использовать алюминий?
Нет, алюминий запрещен в деревянных домах из-за его хрупкости и склонности к окислению, что ведет к нагреву контактов и пожару.
Что делать при усадке дома?
Необходимо оставлять значительные запасы кабеля в коробках и использовать скользящие крепления для гофры.
Какой автомат ставить на розетки?
Обычно устанавливается автоматический выключатель на 16 Ампер для стандартных розеточных групп.
Как выбрать сечение провода?
Для освещения используется сечение 1.5 мм2, для розеток — 2.5 мм2, для мощных приборов (плита) — от 4 мм2 и выше.
Зачем нужно УЗО?
Устройство защитного отключения мгновенно обесточивает сеть при утечке тока, предотвращая удар током и возгорание.
Как скрыть провода в срубе?

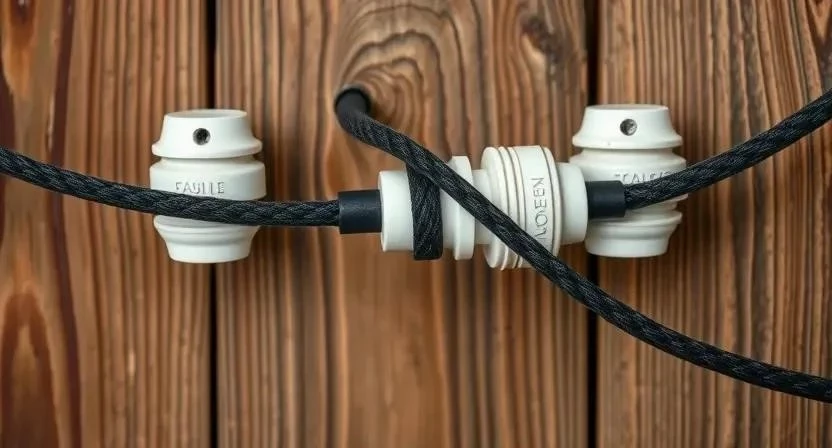

Провода прячут в специальных каналах, под плинтусами или используют декоративную ретро-проводку на изоляторах.
Какая гофра лучше?
Рекомендуется использовать только ПВХ-гофру с маркировкой «негорючая» (нг), которая не поддерживает распространение пламени.
