Электрика в гараже своими руками пошаговое руководство и выбор материалов

Электрификация гаража — это не только вопрос комфорта, но и функциональной необходимости. Отсутствие надежной электропроводки значительно ограничивает возможности использования помещения, будь то для хранения автомобиля, выполнения ремонта или обустройства полноценной мастерской. Задача по разводке электрики в гараже своими руками может показаться сложной, но при правильном подходе и соблюдении норм она вполне реализуема. Например, стоимость монтажа одной электрической точки (розетки или выключателя) профессиональными электриками может составлять от 500 рублей, а весь проект может занять несколько дней. Грамотно спроектированная и выполненная система обеспечит безопасность и эффективность использования электроэнергии.

Подготовка к электромонтажным работам

Начать электромонтажные работы в гараже следует с тщательного планирования и оценки текущей ситуации. Необходимо заранее определить, какое оборудование будет подключаться к сети: от простых осветительных приборов до мощных электроинструментов, таких как сварочный аппарат или компрессор. Это позволит правильно рассчитать электрическую нагрузку и выбрать подходящее сечение кабеля. Важно обладать базовыми навыками работы с электрикой, понимать принципы электробезопасности и соблюдать нормы ПУЭ (Правил устройства электроустановок). Время, необходимое для выполнения всех работ, может варьироваться от нескольких дней до недели, в зависимости от сложности проекта и опыта исполнителя. Следует учитывать сезонность: монтаж проводки лучше проводить в условиях умеренной температуры и влажности, избегая экстремального холода или жары, которые могут повлиять на свойства материалов и удобство работы.

Мой сосед однажды решил сэкономить на проекте и не учел, что планирует использовать в гараже мощный сварочный аппарат. В результате, после первого же включения аппарата, постоянно выбивало автоматический выключатель. Пришлось полностью переделывать часть проводки, увеличивая сечение кабеля и номинал автомата, что привело к дополнительным тратам и потере времени.

Выбор материалов для электропроводки

Для качественной разводки электрики требуется тщательно подобранный набор материалов, соответствующих условиям эксплуатации в гараже. Выбор медного кабеля ВВГнг является предпочтительным из-за его надежности и пожаробезопасности. Гофротруба или кабель-каналы обеспечат дополнительную защиту проводки от механических повреждений и влаги.

Перечень основных материалов:

• Кабель медный ВВГнг (3х2,5 мм² для розеток, 3х1,5 мм² для освещения)
• Гофротруба ПВХ или кабель-каналы (для защиты кабеля)
• Подрозетники и распределительные коробки (для соединений и установки розеток/выключателей)
• Автоматические выключатели (16А для освещения, 25А для розеток)
• Устройство защитного отключения (УЗО) (обязательно для влажных помещений)
• Электрический щиток (металлический или пластиковый)
• Розетки (евророзетки с заземляющими контактами)
• Выключатели (одно- или двухклавишные)
• Светодиодные светильники (для общего и местного освещения)
• Клеммники или СИЗы (для надежного соединения проводов)
• Изолента, стяжки, дюбель-хомуты (для фиксации и изоляции)
• Заземляющий провод (сечением 10-16 мм² для внешней разводки, 2,5 мм² для внутренней)
• Электросчетчик (если требуется)

Таблица материалов с расходом и ценами (для среднего гаража 24 м²):

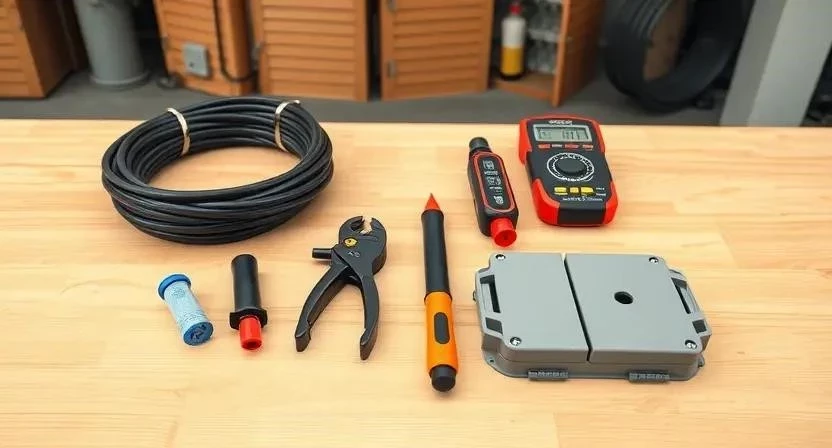

Инструменты для монтажа электрики

Для выполнения электромонтажных работ потребуется набор как базовых, так и специализированных инструментов. Некоторые из них можно приобрести, другие, более дорогие, имеет смысл арендовать, если они нужны для разовых работ.

Список инструментов для разводки электрики:

• Индикаторная отвертка (для определения фазы)
• Мультиметр (для измерения напряжения, сопротивления, целостности цепи)
• Кусачки и пассатижи с изолированными ручками (для работы с проводами)
• Стриппер (для снятия изоляции с проводов)
• Перфоратор (для штробления стен, сверления отверстий под подрозетники)
• Набор буров и коронок (для перфоратора)
• Строительный уровень и рулетка (для точной разметки)
• Шуруповерт (для крепления кабель-каналов, щитка, розеток)
• Нож для снятия изоляции (монтажный нож)
• Отвертки (крестовые, шлицевые различных размеров)
• Болгарка (УШМ) с диском по камню (для штробления, если нет штробореза)
• Маркер или карандаш (для разметки)
• Молоток

Таблица инструментов:

Как подготовить гараж к монтажу

Перед началом любых электромонтажных работ в гараже необходимо провести тщательную подготовку помещения. Это обеспечит безопасность, удобство работы и сохранение имущества. В первую очередь следует вынести из гаража все лишние предметы, которые могут мешать или быть повреждены в процессе работы. Если в помещении есть автомобиль, его также рекомендуется переместить.

1. Очистите стены и пол от пыли, грязи и строительного мусора.
2. Защитите пол и любое оставшееся оборудование укрывной пленкой или плотным картоном, чтобы предотвратить их загрязнение или повреждение.
3. Определите точное расположение будущих розеток, выключателей, светильников и распределительного щитка, исходя из планируемых потребностей и удобства использования.
4. Проверьте доступность всех участков стен и потолка, где будет прокладываться проводка.
5. Убедитесь, что помещение хорошо проветривается, особенно если планируются работы, связанные с пылью (штробление) или запахами (грунтовка).

Разметка и подготовка поверхностей

Качественная подготовка поверхностей является залогом долговечности и безопасности будущей электропроводки. Этот этап включает разметку, при необходимости штробление и подготовку мест для установки оборудования.

1. Нанесите на стены и потолок точную разметку трасс прокладки кабеля, используя строительный уровень и рулетку. Разметка должна быть строго горизонтальной или вертикальной, избегая диагональных линий.
2. Отметьте места установки подрозетников, распределительных коробок, выключателей и розеток. Учитывайте стандартные высоты: розетки обычно устанавливают на высоте 30-40 см от пола, выключатели – 90-110 см.
3. Если выбрана скрытая проводка, выполните штробление стен по намеченным линиям. Для этого используйте перфоратор со специальной насадкой или штроборез. Глубина штробы должна быть достаточной для полного скрытия кабеля в гофре или кабель-канале.
4. С помощью коронки для перфоратора сделайте отверстия под подрозетники и распределительные коробки.
5. После штробления тщательно очистите стены от пыли и строительного мусора.
6. При необходимости загрунтуйте штробы и отверстия. Это улучшит адгезию штукатурки или шпаклевки, которая будет использоваться для заделки.
7. Проверьте ровность поверхности в месте установки электрощитка. При необходимости выровняйте его штукатуркой или гипсокартоном, чтобы щиток плотно прилегал к стене.
8. Время высыхания грунтовки обычно составляет 2-4 часа, а штукатурки в штробах – от нескольких дней до недели, в зависимости от толщины слоя и влажности.

При разметке трасс для скрытой проводки в гараже, я допустил ошибку, не учтя расположение арматуры в бетонной стене. При штроблении перфоратор постоянно натыкался на нее, что замедляло работу и требовало изменения трассы. Важно заранее проверить стены на наличие скрытых коммуникаций или арматуры, используя, например, специальный детектор.

Пошаговое руководство по разводке электрики

Выполнение разводки электрики требует последовательности и аккуратности. Каждый этап важен для обеспечения безопасности и функциональности системы.

Этапы монтажа электропроводки в гараже:

1. Составление схемы электроснабжения и расчет нагрузок (2-4 часа). Нарисуйте подробную схему расположения всех элементов: электрощитка, розеток, выключателей, светильников. Разделите потребителей на группы (освещение, силовые розетки). Рассчитайте суммарную мощность для каждой группы и для всего гаража, чтобы определить номиналы автоматов и сечение кабеля. Например, для освещения достаточно 16А и кабеля 3х1,5 мм², для розеток – 25А и 3х2,5 мм².
2. Выбор и установка места для распределительного щита (1-2 часа). Щиток должен быть установлен в легкодоступном, сухом месте, на высоте 1.5-1.7 метра от пола. Корпус щитка крепится к стене анкерами или дюбелями.

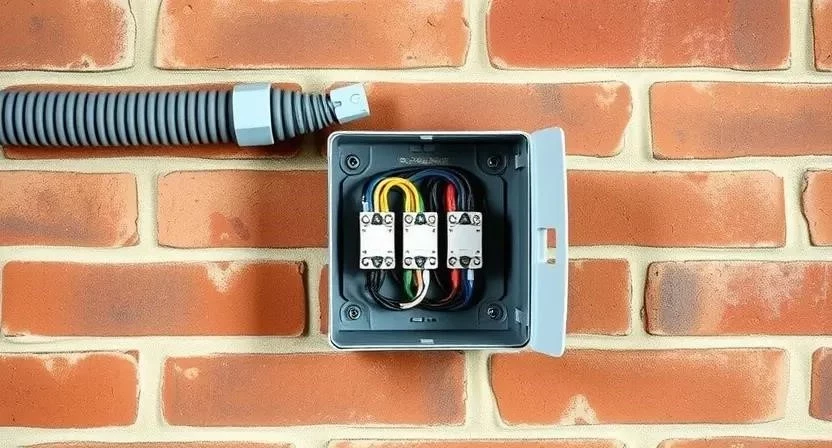

3. Монтаж подрозетников и коробок (4-8 часов). В подготовленные отверстия установите подрозетники и распределительные коробки. Зафиксируйте их алебастром или специальным раствором. Убедитесь, что они установлены ровно и заподлицо со стеной.
4. Прокладка кабельных линий в гофре или кабель-каналах (8-16 часов). Кабель прокладывается строго по размеченным трассам. В скрытой проводке кабель помещается в гофротрубу, которая затем укладывается в штробы. При открытой проводке используются кабель-каналы, которые крепятся к стене. Кабель должен быть проложен без натяжения и перегибов.
5. Фиксация кабеля к стенам и потолку (4-6 часов). В штробах кабель в гофре фиксируется специальными креплениями или алебастром через каждые 40-50 см. При открытой проводке кабель-каналы крепятся шурупами к стене.

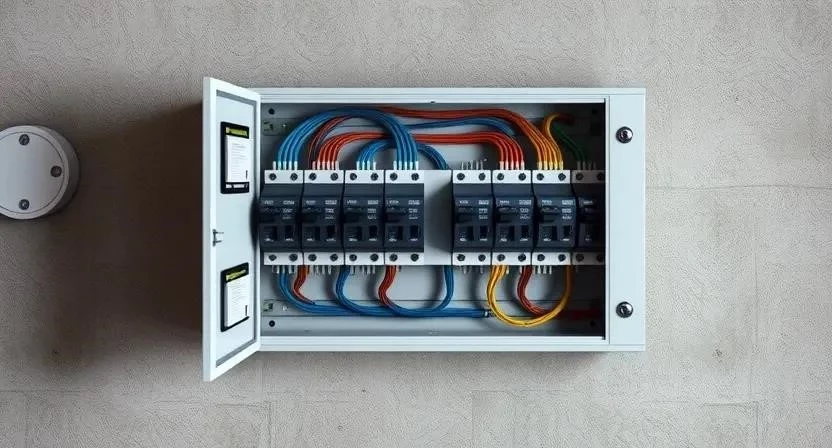

6. Сборка и монтаж электрощита (установка автоматов и УЗО) (4-8 часов). Внутри щитка установите DIN-рейку. На нее монтируются автоматические выключатели и УЗО в соответствии со схемой. Подключите вводной кабель к вводному автомату, а затем к УЗО. Разведите фазные, нулевые и заземляющие провода по соответствующим шинам (фазная шина, нулевая шина N, заземляющая шина PE).
7. Подключение розеток и выключателей (6-10 часов). Подключите провода к клеммам розеток и выключателей. Фазный провод (обычно коричневый или черный) подключается к клемме L, нулевой (синий) – к N, заземляющий (желто-зеленый) – к PE. Убедитесь, что выключатель разрывает фазный провод.
8. Монтаж системы освещения (3-5 часов). Установите светильники. Фазный провод в патроне подключается к центральному контакту, нулевой – к резьбовому. Это обеспечивает безопасность при замене ламп.
9. Организация заземления (2-4 часа). Если в гараже нет централизованного заземления, необходимо сделать контур заземления. Обычно это три металлических штыря (уголка, арматуры) длиной 2-3 метра, забитых в землю треугольником со стороной 2.5-3 метра, соединенных между собой металлической полосой и подключенных к заземляющей шине в щитке.
10. Проверка соединений и первый запуск (1-2 часа). После завершения монтажа тщательно проверьте все соединения на предмет правильности подключения и надежности контактов. Используйте мультиметр для проверки целостности цепей и отсутствия коротких замыканий. Включите вводной автомат и проверьте наличие напряжения в розетках и работу освещения.
11. Тестирование под нагрузкой (1-2 часа). Подключите к розеткам электроприборы (например, обогреватель, пылесос) поочередно, чтобы убедиться в стабильной работе системы и отсутствии перегрузок. Проверьте срабатывание УЗО, нажав на кнопку «Тест».

Таблица пошагового плана-графика выполнения работ:

Особенности электромонтажа в гараже

При выполнении электромонтажных работ в гараже необходимо учитывать ряд специфических моментов, которые обеспечат безопасность и долговечность системы.

• Соблюдение норм ПУЭ: Всегда руководствуйтесь Правилами устройства электроустановок. Это основной документ, регламентирующий электромонтаж. Например, использование медного кабеля ВВГнг, обязательное заземление, установка УЗО в сырых помещениях – это не рекомендации, а требования.
• Сечение кабеля: Для мощных инструментов, таких как сварочный аппарат (который может потреблять до 5-7 кВт), компрессор или электроточило, требуется провод с увеличенным сечением. Например, для сварочного аппарата может понадобиться кабель 3х4 мм² или даже 3х6 мм², подключенный через отдельный автомат на 32А или более.
• Влияние влажности: Гараж часто является помещением с повышенной влажностью, особенно в периоды дождей или таяния снега. Это диктует выбор материалов: используйте влагозащищенные розетки и светильники, а также гофротрубу или кабель-каналы для дополнительной защиты проводки. Обязательна установка УЗО.
• Время высыхания: Если проводка скрытая и штробы заделываются штукатуркой, необходимо дать ей полностью высохнуть перед окончательной отделкой. Обычно это занимает от 3 до 7 дней, в зависимости от толщины слоя и условий в помещении. Преждевременная отделка может привести к трещинам и повреждению проводки.
• Разрыв фазы: Выключатели всегда должны разрывать фазный провод, а не нулевой. Это обеспечивает безопасность при замене ламп или ремонте осветительных приборов.
• Заземление в патроне: Фазный провод в патронах осветительных приборов подключается к торцевому контакту, а не к резьбовому. Это исключает поражение током при случайном прикосновении к резьбе при замене лампы.

Типичные ошибки при монтаже проводки

Избегание типичных ошибок при монтаже электропроводки поможет сэкономить время, деньги и, главное, предотвратить опасные ситуации.

1. Использование тонкого провода: Выбор кабеля с недостаточным сечением приводит к его перегреву, изоляция разрушается, что чревато коротким замыканием и пожаром. Всегда рассчитывайте сечение с запасом, исходя из максимальной планируемой нагрузки.
2. Отсутствие заземления: Игнорирование заземления делает эксплуатацию электроприборов опасной, особенно в металлических корпусах. При пробое изоляции корпус может оказаться под напряжением, что приведет к поражению током.
3. Экономия на автоматах и УЗО: Установка дешевых или некачественных автоматических выключателей и УЗО, либо их полное отсутствие, лишает систему защиты от перегрузок, коротких замыканий и утечек тока.
4. Неправильное соединение проводов: Использование «скруток» вместо клеммников, пайки или опрессовки – одна из самых опасных ошибок. Скрутки ненадежны, окисляются, греются и являются частой причиной пожаров.
5. Отсутствие защиты от влаги: В гаражах часто бывает повышенная влажность. Использование обычных розеток, выключателей и светильников без влагозащиты (IP-класс) может привести к короткому замыканию и поражению током.
6. Несоблюдение норм ПУЭ: Отказ от изучения и соблюдения Правил устройства электроустановок ведет к созданию потенциально опасной системы, которая не пройдет проверку и может быть не допущена к эксплуатации.
7. Отсутствие схемы: Работа без предварительной схемы или чертежа затрудняет монтаж, поиск неисправностей и дальнейшее обслуживание.

Мой знакомый, решив сэкономить, использовал алюминиевый провод, который остался от старой проводки, и соединял его с медными проводами обычной скруткой. Через несколько месяцев в одной из распределительных коробок произошло сильное искрение и оплавление изоляции. Пришлось срочно обесточивать гараж и переделывать все соединения с использованием специальных клеммников, предназначенных для соединения разных металлов.

Оценка стоимости электропроводки

Стоимость разводки электрики в гараже складывается из затрат на материалы и, при необходимости, на оплату работы мастера. Самостоятельное выполнение работ позволяет значительно сэкономить.

Таблица расчета стоимости электропроводки в гараже (для среднего гаража 24 м²):

Расчет количества материалов производится исходя из площади гаража, количества планируемых точек (розеток, выключателей, светильников) и длины трасс. Например, для среднего гаража 24 м² (6х4 м) потребуется около 50-70 метров кабеля для розеток и 30-40 метров для освещения, а также соответствующее количество гофры, подрозетников и других элементов. Цены на материалы могут сильно варьироваться в зависимости от производителя и региона.

Экономия при самостоятельном монтаже составляет значительную часть общего бюджета, поскольку оплата труда квалифицированного электрика может быть сопоставима со стоимостью самих материалов.

Эксплуатация и уход за электропроводкой

После успешного завершения монтажа и ввода электропроводки в эксплуатацию важно обеспечить ее правильный уход и периодическое обслуживание для поддержания безопасности и работоспособности.

1. Ежегодная проверка контактов: Раз в год рекомендуется проверять затяжку винтовых соединений в электрощитке, розетках и выключателях. Ослабленные контакты могут привести к нагреву, искрению и выходу оборудования из строя.
2. Очистка светильников: Регулярно очищайте плафоны и корпуса светильников от пыли и грязи. Это не только улучшит светоотдачу, но и предотвратит перегрев и возможное возгорание.
3. Правила эксплуатации оборудования: При использовании мощного электроинструмента всегда соблюдайте инструкции производителя. Не допускайте перегрузки сети, подключая слишком много мощных приборов к одной розетке или линии.
4. Осмотр проводки: Периодически осматривайте видимые участки проводки (кабель-каналы, гофротрубы) на предмет механических повреждений, трещин или признаков перегрева.
5. Срок службы материалов: Помните, что каждый элемент электропроводки имеет свой срок службы. Кабель, автоматы, розетки и выключатели со временем изнашиваются. При появлении любых признаков неисправности (искрение, запах гари, нагрев) немедленно обращайтесь к специалисту.

Другие способы прокладки проводки

Помимо традиционной скрытой проводки, существуют и другие способы организации электроснабжения в гараже, каждый из которых имеет свои преимущества и недостатки.

• Открытая проводка в ПВХ-трубах: Это более простой и быстрый вариант монтажа. Кабель прокладывается внутри жестких или гибких ПВХ-труб, которые крепятся непосредственно к поверхности стен и потолка. Преимущество – легкость доступа для обслуживания и ремонта, недостаток – менее эстетичный вид и большая подверженность механическим повреждениям по сравнению со скрытой проводкой.
• Использование гибкого кабеля: Для подключения некоторых переносных устройств или временных решений можно использовать гибкий кабель (например, КГ). Однако для стационарной разводки рекомендуется применять кабель с жесткими жилами (ВВГнг), так как он более устойчив к износу и имеет лучшую фиксацию в клеммах.
• Установка переносных блоков розеток: В дополнение к стационарным розеткам, можно использовать переносные удлинители и блоки розеток с защитой от перегрузки и УЗО. Это удобно для временного подключения инструмента в разных частях гаража, но не заменяет полноценную стационарную разводку.
• Сравнение с профессиональным промышленным монтажом: В отличие от бытового гаража, промышленный монтаж в больших боксах или производственных помещениях требует гораздо более строгих норм, использования специализированного оборудования (например, металлические лотки, бронированные кабели), а также обязательного участия сертифицированных специалистов с соответствующими допусками. В гараже своими руками можно ограничиться более простыми, но надежными решениями, главное – соблюдать базовые принципы безопасности.

Таблица сравнения вариантов проводки:

Вопросы и ответы

Часто задаваемые вопросы о разводке электрики в гараже:

1. Какой кабель лучше выбрать для гаража?
   Для стационарной разводки в гараже рекомендуется использовать медный кабель типа ВВГнг (негорючий). Для розеточных групп – сечением 3х2,5 мм², для освещения – 3х1,5 мм².
2. Нужно ли ставить УЗО в гараже?
   Да, установка УЗО (устройства защитного отключения) в гараже крайне желательна, а в сырых помещениях – обязательна. Оно защищает от поражения электрическим током при утечке тока и значительно повышает электробезопасность.
3. Можно ли использовать алюминиевый провод?
   Использование алюминиевого провода в новых электроустановках не рекомендуется, а в большинстве случаев запрещено нормами ПУЭ из-за его хрупкости, склонности к окислению и худшей проводимости по сравнению с медью. Если он уже есть, соединять его с медным проводом можно только через специальные клеммники.
4. Как рассчитать количество автоматов?
   Количество автоматических выключателей рассчитывается исходя из числа групп потребителей (отдельные линии для розеток, освещения, мощных приборов). Каждая группа должна иметь свой автомат. Кроме того, нужен вводной автомат.
5. Какое сечение провода нужно для сварочного аппарата?
   Для сварочного аппарата, который обычно потребляет 5-7 кВт, потребуется кабель сечением не менее 3х4 мм², а лучше 3х6 мм², подключенный через отдельный автоматический выключатель на 32А или 40А.
6. Как сделать заземление в гараже своими руками?
   Для организации контура заземления необходимо забить в землю три металлических штыря (уголка) длиной 2-3 метра на расстоянии 2.5-3 метра друг от друга, образуя треугольник. Затем соединить их металлической полосой и подключить к заземляющей шине в электрощитке. Сопротивление заземления должно быть не более 4 Ом.
7. Можно ли прокладывать проводку по потолку?
   Да, проводку можно прокладывать по потолку, особенно если это скрытая проводка в гофре под подвесным потолком или в штробах. При открытой проводке кабель-каналы или трубы также могут быть закреплены на потолке.

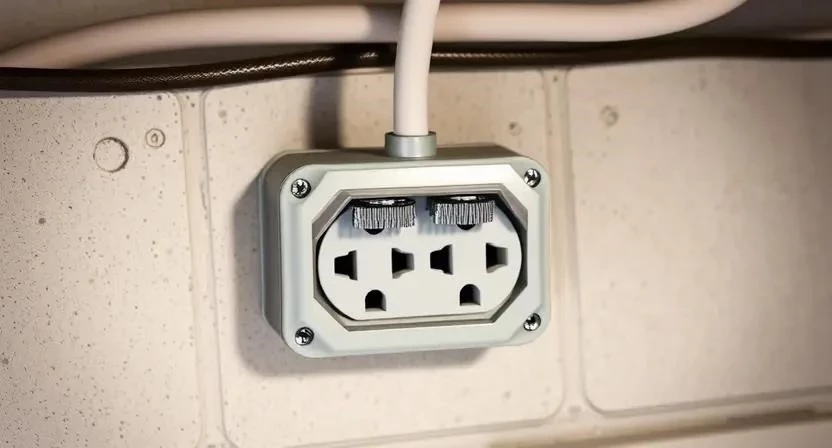

8. Чем отличаются розетки для влажных помещений?
   Розетки для влажных помещений имеют более высокий класс защиты IP (например, IP44 или IP55). Они оснащены защитными крышками и уплотнителями, предотвращающими попадание влаги и пыли внутрь механизма, что повышает безопасность эксплуатации.
