Регулировка интенсивности освещения позволяет создать комфортную атмосферу в жилом пространстве и существенно снизить затраты на электроэнергию. Установка системы управления яркостью требует базовых знаний электротехники и аккуратности при работе с фазовым разрывом. Сложность монтажа оценивается как средняя, а стоимость качественного оборудования начинается от 600 рублей за точку. На реализацию проекта обычно уходит от 1 до 3 часов в зависимости от состояния проводки. Чтобы правильно реализовать диммирование света: принципы работы и схемы подключения диммера должны быть изучены до начала демонтажных работ. Грамотный подход обеспечит долговечность ламп и отсутствие мерцания.
Особенности планирования электромонтажных работ
Перед тем как приступить к модернизации освещения, необходимо оценить состояние существующей электропроводки и совместимость используемых осветительных приборов. Электромонтажные работы по установке регуляторов требуют навыков обращения с мультиметром и понимания схем фазового разрыва. Оценка сложности включает проверку глубины монтажной коробки, так как электронные компоненты устройства занимают больше места, чем стандартный выключатель. Расчет времени выполнения должен учитывать не только сам монтаж, но и этап тестирования ламп на разных уровнях мощности. Оптимально проводить установку в светлое время суток при естественном освещении, так как линия будет полностью обесточена. Если планируется капитальный ремонт, монтаж диммеров лучше выполнять на этапе чистовой отделки, когда стены уже окрашены или оклеены обоями.
Комплектация и выбор расходных материалов
Для качественного монтажа системы регулировки света необходимо заранее подготовить все комплектующие. Основным элементом является сам регулятор, который подбирается исходя из суммарной мощности нагрузки и типа ламп. Важно учитывать, что диммирование led ленты требует наличия специального драйвера или ШИМ-контроллера. Расход материалов рассчитывается на каждую точку управления индивидуально. При покупке стоит отдавать предпочтение проверенным производителям электроники, чтобы избежать гула триака при работе.
- Светорегулятор (поворотный или клавишный);
- Медный кабель сечением 1.5 мм² (ВВГнг);
- Самозажимные или винтовые клеммники;
- Пластиковый подрозетник (глубокий);
- Изоляционная лента на ПВХ основе;
- Маркировочные стикеры для проводов;
- Диммируемые светодиодные лампы с соответствующей маркировкой;
- Декоративная рамка и фурнитура.
Таблица 1. Расход материалов и ориентировочная стоимость
| Материал | Количество на 1 точку | Расход на м² (средний) | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Диммер поворотно-нажимной | 1 шт. | — | 1200 | 1200 |
| Кабель ВВГнг 3х1.5 | 5 м | 0.5 м | 65 | 325 |
| Подрозетник углубленный | 1 шт. | — | 45 | 45 |
| Клеммники (набор) | 3 шт. | — | 30 | 90 |
| Лампа LED диммируемая | 3 шт. | 0.3 шт. | 350 | 1050 |

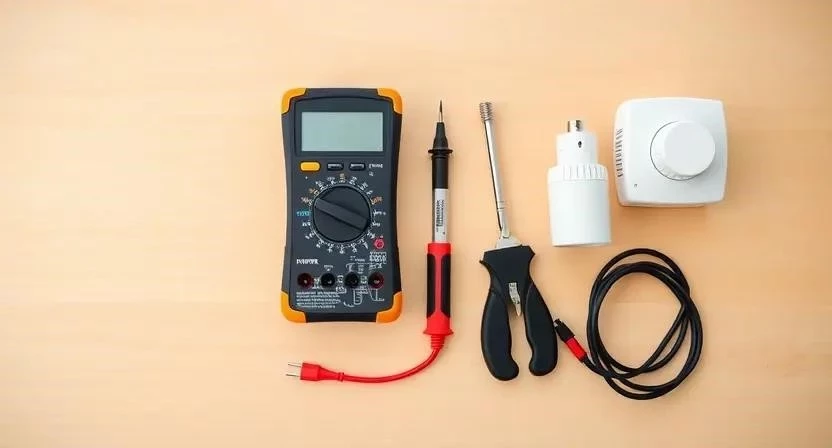

Техническое оснащение для монтажа
Работа с электрическими сетями невозможна без специализированного инструментария, который обеспечивает безопасность и точность соединений. Индикаторная отвертка является обязательным атрибутом для определения фазного провода. Стриппер значительно ускоряет процесс зачистки изоляции, не повреждая медные жилы кабеля. В некоторых случаях может потребоваться аренда штробореза, если планируется перенос места установки выключателя. Использование профессионального мультиметра позволяет точно измерить напряжение и проверить целостность цепи перед подачей питания.
- Индикаторная отвертка для поиска фазы;
- Стриппер для снятия изоляции с проводов;
- Цифровой мультиметр для замера вольтажа;
- Пассатижи с изолированными ручками;
- Набор отверток (крестовая и шлицевая);
- Строительный уровень для ровной установки;
- Фонарик (налобный для удобства работы).
Таблица 2. Инструменты и их назначение
| Инструмент | Назначение | Обязательно/Желательно | Цена (руб.) |
|---|---|---|---|
| Мультиметр | Замер тока и напряжения | Обязательно | 850 |
| Стриппер | Быстрая зачистка жил | Желательно | 600 |
| Индикатор фазы | Определение «фазы» и «ноля» | Обязательно | 150 |
| Пассатижи | Обрезка и скрутка проводов | Обязательно | 450 |
| Лазерный уровень | Разметка монтажной зоны | Желательно | 2500 |
Организация рабочего пространства
Безопасность при электромонтаже начинается с подготовки помещения. Необходимо обеспечить свободный и беспрепятственный доступ к электрическому щитку для оперативного отключения автоматов. Зона вокруг будущего регулятора должна быть освобождена от мебели и декоративных элементов. Чтобы защитить напольное покрытие от строительной пыли и мелких обрезков кабеля, рекомендуется застелить пол плотной пленкой или картоном. Если работы проводятся в жилой комнате, мягкую мебель лучше накрыть защитными чехлами, так как демонтаж старого подрозетника может сопровождаться выделением бетонной пыли.
Подготовительные манипуляции на объекте
Перед установкой устройства важно тщательно подготовить поверхность стены и проверить состояние проводки. Очистка монтажной зоны включает удаление остатков старых обоев, краски или шпаклевки вокруг отверстия. Проверка целостности проводки осуществляется визуально и при помощи тестера на отсутствие короткого замыкания. Если старая монтажная коробка деформирована, её следует заменить на новую, обеспечив надежную фиксацию в стене с помощью гипсовой смеси. Выравнивание отверстия под подрозетник гарантирует, что декоративная панель диммера плотно прилегает к стене без зазоров. Готовность стены проверяется на отсутствие влаги, так как сырость может привести к окислению контактов электроники.
Пошаговое руководство по установке регулятора
Процесс монтажа требует строгого соблюдения последовательности действий для обеспечения электробезопасности и корректной работы устройства. Ниже представлена детальная технология монтажа.
- Полное обесточивание линии: Выключите соответствующий автомат в щитке и убедитесь в отсутствии напряжения индикаторной отверткой (5 мин).
- Демонтаж старого выключателя: Снимите клавиши и декоративную рамку, открутите винты крепления и аккуратно извлеките механизм из стены (10 мин).
- Анализ проводки: Определите фазный провод и проверьте наличие нулевого проводника, если того требует схема диммирования освещения (10 мин).
- Выбор схемы подключения: Определите, будет ли использоваться стандартное фазовое диммирование или схема с проходными выключателями (5 мин).
- Подготовка проводов: Зачистите концы жил на 10-12 мм с помощью стриппера, стараясь не повредить медь (10 мин).
- Подключение диммера: Вставьте провода в соответствующие клеммы (L — фаза, символ волны со стрелкой — выход на лампу) и плотно затяните винты (15 мин).
- Фиксация в подрозетнике: Уложите провода в коробку и закрепите корпус устройства с помощью распорных лапок или винтов (10 мин).
- Установка декоративной панели: Наденьте рамку и установите поворотную ручку или сенсорную панель до щелчка (5 мин).
- Пробное включение: Подайте питание на щитке и проверьте плавность изменения светового потока (5 мин).
- Настройка порогов яркости: С помощью микрорегулятора на корпусе (если есть) установите минимальный уровень, при котором лампы не мерцают (10 мин).
- Финальное тестирование: Проверьте работу всех ламп в цепи на максимальной и минимальной мощности в течение 5 минут (5 мин).
Таблица 3. План работ и временные затраты
| Этап работ | Время (мин) | Особенности |
|---|---|---|
| Подготовка и обесточивание | 15 | Критически важно для безопасности |
| Демонтаж и зачистка | 20 | Требует аккуратности с жилами |
| Монтаж механизма | 25 | Соблюдение полярности L и Load |
| Настройка и калибровка | 15 | Устранение пульсации ламп |
| Уборка и проверка | 15 | Контроль нагрева устройства |
Технологические тонкости и эксплуатационные условия
При выборе устройства важно учитывать температурный режим его работы: большинство бытовых моделей рассчитаны на эксплуатацию от +5 до +35 градусов. Влажность воздуха в помещении не должна превышать 80%, иначе электронные компоненты могут выйти из строя. Особое внимание следует уделить совместимости типов ламп. Например, обычные светодиодные лампы без функции диммирования при подключении к регулятору будут мигать или вовсе не включатся. Галогенные лампы работают с диммерами стабильнее, но потребляют больше энергии. Также стоит учитывать время задержки срабатывания — у некоторых цифровых моделей оно может составлять до 0.5 секунды.
Пример из опыта 1: При установке регулятора в гостиной я столкнулся с тем, что светодиодные лампы известного бренда начали издавать едва уловимый писк на 30% яркости. Проблема решилась только после замены ламп на модель с более качественным драйвером, имеющим встроенный фильтр помех. Всегда проверяйте надпись «Dimmable» на упаковке ламп перед покупкой.
Типичные просчеты при подключении
Одной из самых частых ошибок является использование несовместимых ламп, что приводит к быстрому выходу из строя как осветительного прибора, так и самого регулятора. Перегрузка по мощности — еще один критический фактор; если суммарные ватты ламп превышают номинал устройства, оно перегреется. Неправильная затяжка клемм вызывает искрение и оплавление пластикового корпуса. Последствия таких ошибок варьируются от неприятного мерцания и гула до короткого замыкания в электропроводке.
- Подключение обычных LED-ламп к фазовому диммеру;
- Превышение максимальной нагрузки (ватты);
- Использование диммера для управления вентилятором (если он не предназначен для индуктивной нагрузки);
- Скрутка медных и алюминиевых проводов без переходника;
- Слишком глубокая зачистка изоляции, оголяющая лишние участки;
- Установка устройства в тесную коробку с пережатием проводов;
- Игнорирование настройки минимального порога напряжения.
Пример из опыта 2: Однажды я монтировал диммер для светодиодов и забыл проверить общую мощность ленты. В итоге через 15 минут работы корпус устройства стал горячим, а свет начал самопроизвольно гаснуть. Оказалось, что блок питания ленты потреблял на 20% больше, чем мог выдержать регулятор. Пришлось устанавливать дополнительный усилитель сигнала.
Финансовый расчет и экономическая эффективность
Самостоятельная установка позволяет сэкономить значительную сумму на услугах электрика. В среднем, работа мастера по замене одной точки составляет от 500 до 1500 рублей без учета стоимости материалов. При самостоятельном монтаже вы платите только за оборудование и расходники. Расчет мощности диммера поможет избежать лишних трат на слишком дорогие модели с избыточными характеристиками.
Таблица 4. Расчет стоимости: своими руками vs мастер
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Покупка диммера | 1500 | 1500 | 0 |
| Расходные материалы | 300 | 500 (с наценкой) | 200 |
| Стоимость работ | 0 | 1200 | 1200 |
| Инструмент (амортизация) | 200 | 0 | -200 |
| 2000 | 3200 | 1200 |
Обслуживание системы после завершения работ
Для долговечной работы устройства рекомендуется проводить профилактическую проверку контактов раз в год. Очистка регулятора от пыли должна выполняться сухой салфеткой при выключенном питании. Срок службы качественного диммера составляет 7-10 лет, однако правила эксплуатации при перепадах напряжения требуют наличия стабилизатора в общедомовой сети. Если вы заметили, что ручка стала вращаться туго или появился запах озона, устройство необходимо немедленно заменить.
Современные решения и альтернативные методы
Помимо классических настенных регуляторов, существуют умные системы освещения. Они позволяют управлять яркостью через смартфон или голосовых помощников. Использование радиоуправляемых диммеров избавляет от необходимости штробления стен под новую проводку. Протоколы Zigbee и Wi-Fi обеспечивают интеграцию света в общую экосистему умного дома, позволяя настраивать сценарии освещения по расписанию.
Пример из опыта 3: В большом загородном доме мы решили не тянуть километры проводов для проходных диммеров, а установили Zigbee-реле в подпотолочное пространство. Это позволило управлять светом с любого пульта и телефона, а стоимость решения оказалась сопоставима с покупкой трех дорогих механических регуляторов.
Ответы на популярные вопросы
Почему мигает свет при диммировании? Чаще всего это связано с несовместимостью лампы и регулятора или слишком низким установленным порогом минимальной яркости.
Можно ли ставить два диммера на одну линию? Нет, последовательное соединение двух диммеров приведет к их поломке. Для управления из двух мест используются специальные ведомые устройства или проходные схемы.
Как выбрать мощность устройства? Сложите мощность всех ламп в люстре и добавьте запас 20%. Например, для 5 ламп по 10 Вт нужен прибор минимум на 60 Вт.
Будет ли работать диммер с энергосберегающими лампами? Только если на лампе есть пометка о возможности диммирования. Обычные КЛЛ лампы не поддерживают регулировку.
Что делать, если диммер гудит? Гул часто вызван работой триака. Попробуйте заменить лампы на другую модель или установите более дорогой диммер с качественной фильтрацией.
Нужен ли нулевой провод для подключения? Большинство простых моделей работают в разрыве фазы и не требуют нуля, но умные Wi-Fi диммеры часто нуждаются в полноценном питании (L+N).
Влияет ли диммирование на срок службы ламп? Для ламп накаливания и галогенных — продлевает, так как они работают в щадящем режиме. Для LED — практически не влияет при условии качественного драйвера.
