Регулировка яркости led. все о диммерах для светодиодных ламп

Популярные модели

Довольно много известных фирм и компаний выпускают разные модели устройств, которые пользуются спросом как на европейском, так и на отечественном рынке. Их стоимость варьируется в широком диапазоне, но бюджетную модель можно выбрать всегда. В современную линейку производителей входят:

• Legrand — известная французская компания, выпускающая световые регуляторы всех видов. В филиалах, находящихся в 80 странах, выпускается продукция на 215 тыс. наименований. Используются они для регулировки ламп накаливания и галогенных напряжением от 20 В. С применением трансформатора можно проводить регулировку и низковольтных светильников.
• Simon — испанские производители, выпускающие электротехнические приборы, в том числе и диммеры. К серии Simon 15 относятся поворотные модели для изменения мощности Led, накаливания и галогенных ламп на 220 В. Эта модель не используется для изменения числа оборотов вентилятора и других электродвигателей.
• Berker — немецкая фирма, производящая приборы серии Tronic, которые отличаются наличием инкрементного датчика и могут устанавливаться на DIN рейку. С их помощью можно регулировать свет от ламп разного вида.

Виды регуляторов для ламп накаливания

Существует несколько вариантов классификаций приборов для управления яркостью свечения лампочек.

По принципу работы регуляторов

Все модели можно разделить на две большие категории:

• механические;
• электронные.

Механические. К ним относятся простые бюджетные устройства, действующие по принципу реостата. В них предусмотрена ручка, поворачивая которую можно увеличивать или уменьшать напряжение, что вызывает изменение интенсивности светового потока.

Механические приспособления, выпускаемые разными производителями, имеют однотипную конструкцию. Тем не менее, они могут различаться по качеству из-за технических характеристик используемых деталей и тщательности сборки.

В механизмы отдельных моделей также могут быть добавлены специальные узлы, способствующие плавному управлению процессом и/или обеспечивающие стабильную работу диммера при минимальной подаче электрического тока.

Электронные. Регуляторы представляют собой довольно сложные приборы, управление которыми осуществляется на основе обычных или сенсорных кнопок.

Составной частью подобных устройств является микроконтроллер, который заметно расширяет их возможности по сравнению с механическими аналогами.

В моделях светорегуляторов как правило предусматривается защита от перегрева, отключающая прибор при достижении определенной температуры, а также от короткого замыкания

Вот лишь несколько дополнительных функций, которыми могут быть оснащены подобные приборы:

• монтаж нескольких пультов управления, размещенных в различных зонах комнаты;
• возможность регулирования работы регуляторов на расстоянии;
• использование стандартных и пользовательских режимов источников света;
• подсоединение диммера к датчику освещения, благодаря чему достигается автоматическая корректировка интенсивности искусственного освещения в зависимости от степени естественного.

Электронные устройства чрезвычайно удобны в эксплуатации, их недостатком можно считать лишь высокую стоимость.

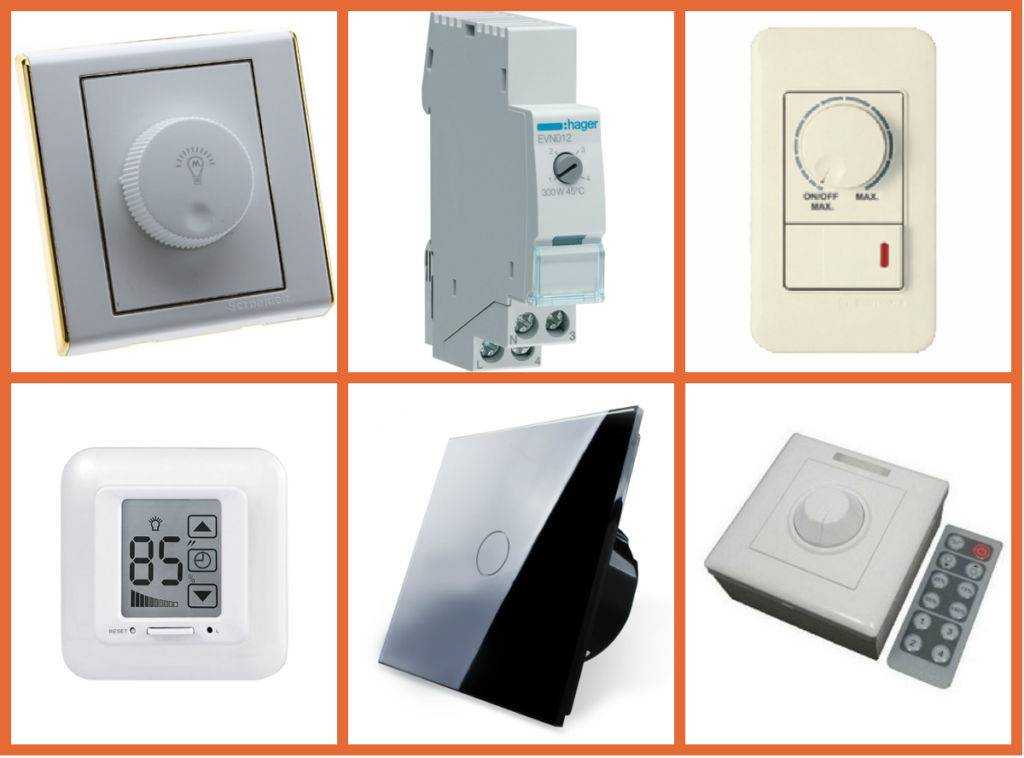

По типу конструкции приборов

В зависимости от конструктивных особенностей можно выделить три основных типа светорегуляторов:

1. Модульные, внешний вид которых напоминает автоматы-выключатели. Подобные приборы, совместимые с лампами накаливания, обычно устанавливаются в распределительных шкафах. Их регулировка производится кнопкой либо клавишей.
2. Вмонтированные, с установкой в специальные коробки, устройство которых предусматривается на стадии электромонтажных работ. Они совместимы с различными типами осветительных приборов.
3. Моноблочные, работающие аналогично обычным выключателям. Устройства требуют двухпроводного подключения, что дает возможность разрывать цепь фазного провода, вызывая нагрузку.

Для управления освещением в жилых помещениях чаще всего применяется последний вариант.

Согласно методу монтажа электроприборов

В зависимости от варианта установки выделяется два типа светорегуляторов: внутренние и внешние.

Внутренний монтаж. Этот вариант используют при прокладке скрытой проводки. В этом случае приборы монтируются в особых коробках, которые специально устраиваются в стенных нишах.

Производители уделяют особое внимание разработке моделей накладных диммеров. Устройства часто имеют оригинальный дизайн и изысканную цветовую гамму. Наружное размещение

В электроцепи на поверхности стен устанавливаются накладные диммеры

Наружное размещение. В электроцепи на поверхности стен устанавливаются накладные диммеры.

Благодаря привлекательному виду они имеют не только практическое значение, но и выполняют декоративную функцию, расставляя акценты в интерьере.

По способу регулирования освещения

При выборе модели нужно учесть, каким образом производится включение/выключение/регулировка.

Опираясь на этот критерий, можно выделить следующие варианты:

1. Поворотно-нажимные — регуляторы с кнопкой, нажатие на которую позволяет включать/выключать свет, а вращение – управлять его интенсивностью.
2. Поворотные — при включении лампа загорается с минимальной степенью яркости, которая повышается при помощи вращения кнопки.
3. Клавишные — регулировка освещения происходит с помощью удержания нажатой клавиши.
4. Сенсорные — современный вариант, позволяющий управлять освещением, касаясь чувствительной пластины экрана.
5. Дистанционные — регулирование работы осуществляется на расстоянии при помощи ДУ-пультов, но часто дублируется традиционным способом.

Существуют также модели, где используется акустический принцип. В этом случае зажечь или погасить осветительное устройство можно голосовой командой или хлопком.

Лучшие модели для ламп накаливания

Приведем несколько примеров популярных приборов в разных ценовых категориях, составив из них своеобразную четверку лидеров.

Универсальный диммер DELTA от Siemens

В серию входят как кнопочные, так и клавишные светорегуляторы. Легкий в монтаже и эксплуатации прибор можно использовать даже при значительных нагрузках, подающихся на лампы.

Диммер DELTA от крупнейшего немецкого производителя отличается классическим дизайном и прекрасным качеством. Устройство выполнено из высококлассного пластика, устойчивого к механическим повреждениям

Приборы подходят для различных типов источников света, включая лампы накаливания. Отдельные модификации, входящие в линейку, имеют добавочные функции.

К ним, например, относится способность запоминать уровень света, установленный при предыдущем включении, или возможность регулировать поток света из разных мест комнаты.

Регулятор света Celiane от Legrand

Серия Celiane от известного французского производителя объединяет модели диммеров, совместимые с различными лампами, включая приборы накаливания. В линейку входят изделия, рассчитанные на общую мощность от 300 до 600 ватт.

Модели выполнены в четырех изысканных оттенках: белый, слоновая кость, титан и графит. Помимо обычных, представлены также водостойкие модификации с высокой степенью защиты.

Интерес вызывает интеллектуальный вариант прибора, благодаря которому доступно плавное падение мощности лампы на протяжении часа или ступенчатая регулировка интенсивности света.

Поворотно-нажимной диммер от ABB

Светорегуляторы 651500842 с поворотно-нажимным механизмом подходят для использования с лампами накаливания мощностью 60-400 Вт.

Устройства этой серии, выполненные в оригинальной цветовой гамме, изготовляются из особо прочной пластмассы и металлических сплавов, стойких к коррозии и деформации.

В комплект к диммеру ABB 651500842 входит также накладка и суппорт, используемые при монтаже изделия на вертикальных поверхностях

Схема для подключения прибора позволяет подсоединить к нему переключатель. Это делает возможным зажигание и гашение света с двух различных мест, однако доступ к управлению предоставляется лишь с основного устройства.

Для включения лампы нужно нажать на ручку, поворачивая которую можно увеличивать или снижать яркость освещения.

При выключении аппарат запомнит последнее положение кнопки, благодаря чему при следующем включении яркость света будет установлена автоматически.

Светорегулятор Mira компании Lezard

Механическое приспособление рассчитано на нагрузку, не превышающую 800 ватт. Регулирование осуществляется вращением круглой ручки: это позволяет менять сопротивление, что приводит к повышению или снижению яркости лампы.

Прибор заключен в корпус, стандартный для подобного вида электротехнической арматуры. Его конструкция позволяет с легкостью осуществить подсоединение диммера в уже проложенные схемы освещения.

К достоинствам модели относится простота в использовании, длительный период эксплуатации, бюджетная цена.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Виды диммеров

Классификация светорегуляторов производится по нескольким параметрам. Рассмотрим их подробнее.

Тип исполнения

Здесь различают три вида диммеров:

1. Модульные устройства устанавливают в распределительном щитке. Их используют для включения и регулировки освещения в общественных местах: коридорах, подъездах, лестницах;
2. Установка диммера с выключателем производится в специальную коробку, в которую обычно монтируют розетку. Органом управления обычно выступает кнопка;
3. Моноблочный светорегулятор устанавливается вместо выключателя. Поэтому проблем, как установить диммер такого типа чаще всего не возникает. Благодаря своей популярности получил несколько подвидов, различающихся по способу управления.

Тип управления

Моноблочные диммеры, применяемые в быту, выпускаются с несколькими вариантами управления:

• Поворотные устройства снабжены вращающейся ручкой. Крайнее левое положение выключает освещение, а при повороте ручки вправо, яркость лампы увеличивается;
• Поворотно-нажимные светорегуляторы имеют такой же принцип работы. Отличие заключается в том, что для включения света ручку необходимо слегка утопить;
• Клавишное устройство полностью копирует внешний вид двухклавишного размыкателя. При этом одна клавиша отвечает за включение и отключение освещения, а другая регулирует его яркость.

В последнее время появились сенсорные диммеры, которые быстро завоевали популярность благодаря своему современному внешнему виду. Такие регуляторы отлично вписываются в любой интерьер, особенно если он выполнен в стиле хай-тек. Наиболее удобными вполне заслуженно считаются светорегуляторы с дистанционным управлением. Пульт позволяет регулировать яркость освещения из любой точки комнаты. Некоторые модели также имеют функцию выключателя.

Тип регулируемых ламп

На первый взгляд может показаться странным, но для каждого вида ламп применяются различные регуляторы. Прежде всего, это объясняется разнообразием и конструктивными особенностями современных ламп.

Для ламп накаливания используются самые простые диммеры, принцип действия которых предельно прост: изменением напряжения регулируется яркость свечения нити накаливания. Кроме этого, такой регулятор яркости подходит для галогенных ламп, работающих от напряжения 220V. Стоит отметить, что принципиальная схема данного диммера не отличается сложностью.

Для регулировки яркости галогенных ламп работающих на напряжении 12 и 24V, применяются светорегуляторы, устройство которых несколько сложнее. Идеальная схема диммера должна включать в себя понижающий трансформатор. Если это невозможно, нужно выбирать регулятор в зависимости от используемого трансформатора. Для обмоточного трансформатора используют устройство регулировки с маркировкой RL, а для электронного трансформатора – с обозначением C.

Для светодиодных ламп применяют особый вид регуляторов яркости, использующих импульсную модуляцию частоты тока.

Наиболее сложным является регулировка яркости освещения люминесцентных или энергосберегающих ламп. Некоторые специалисты считают, что диммировать такую сеть освещения нецелесообразно. Но если вы хотите регулировать яркость энергосберегающих или люминесцентных ламп, то схема диммера должна включать ЭПРА (электронный пускатель).

Инструкция по установке диммера

Электроустановки марки Легранд давно зарекомендовали себя как надежные и «долгоиграющие», поэтому рассмотрим порядок установки диммера известного французского производителя.

Прибор можно ставить в монтажную коробку или просто в стену вместо обычного выключателя, следовательно, дополнительная подготовка проводки или места монтажа не нужна.

Галерея изображений
Фото из
Распаковываем прибор, разбираем его, если он в собранном виде, и знакомимся с механизмом подключения. На лицевой стороне находится панель для крепления двух клавиш, большой и маленькой

Для удобства соединения проводов с прибором каждая клемма имеет условное обозначение: 1 – входящая фаза, 2 – выходящая фаза, В – для подключения дополнительных электроустановок (при необходимости)

Схема – обязательная часть инструкции. Все нюансы, касающиеся разводки жил или подключения, обозначенные на схеме, должны соблюдаться. Если прибор продается без инструкции, скорее всего, он некачественный или поддельный

Снимаем изоляцию с концов жил и вставляем их в клеммы: белый на вход, синий на выход. Если других приборов подключать не планируется, на этом работа с клеммами считается законченной. Затягиваем винты клеммника

Убедившись, что провода подключены правильно и крепко держатся в гнездах, вставляем корпус диммера в монтажную коробку. Два крепежных винта закручиваем в отверстия, находящиеся по бокам, но не затягиваем до конца

Для корректировки горизонтали используем уровень, приложив его к верхней части корпуса. Можно использовать любой подходящий инструмент, магнитный, водяной или лазерный. Установив в правильное положение, подтягиваем крепежи

Последний этап монтажа – установка декоративных элементов. Сначала прикладываем и нажимаем на рамку – до щелчка, затем таким же образом закрепляем клавиши. Все выполняем легкими движениями, стараясь не повредить детали

Поочередно проверяем работу маленькой и большой клавиш: они должны двигаться свободно. Подключаем светильник, подаем ток и смотрим, как лампа реагирует на манипуляции

Шаг 1 – знакомство с диммером

Шаг 2 – назначение клемм

Шаг 3 – разбор схемы

Шаг 4 – подключение проводов

Шаг 5 – монтаж корпуса в коробку

Шаг 6 – проверка горизонтального положения

Шаг 7 – установка декоративной рамки и клавиш

Шаг 8 – тестирование прибора

Если возникли неполадки, рекомендуем снова отключить автомат, аккуратно разобрать выключатель с диммером и проверить, правильно ли вставлены жилы в клеммы. Если с устройством все в порядке, дополнительно проверяем подключение светильника.

Не забываем, что схемы подключения у разных приборов имеют отличия, и порой принципиальные, поэтому обязательно в первую очередь изучаем инструкцию и схему, а затем уже приступаем к действиям.
