Расшифровка маркировки основных характеристик светодиодных ламп

САМ себе МАСТЕР

Классификация светодиодных ламп осуществляется по нескольким параметрам: по назначению, по типу конструкции и свойствам и по типу цоколя.

В зависимости от назначения светодиодные лампы делятся:

· для жилых помещений — в качестве основного освещения;

· для интерьерной дизайнерской подсветки – локальное освещение, подсветка;

· для наружной подсветки и ландшафтного дизайна – архитектурная локальная подсветка объектов дизайна;

· для использования во взрывоопасной среде;

· для уличного освещения – освещение улиц, тротуаров, мостов, стоянок, железнодорожных станция и т. д.;

· для прожекторов освещения — освещение промышленных зданий и территорий.

Производители выпускают, в зависимости от конструкции светодиодных ламп и их свойств, следующие типы Led-ламп:

· общего назначения – применяются для освещения в офисах, жилых помещениях, со световым рассеянным потоком, который наиболее подходит газам человека;

· направленного света – в прожекторах и светильниках для локальной подсветки интерьеров, зданий, ландшафта, в витринах магазинов, рекламе;

· линейные лампы – они имеют форму продолговатой трубки и их используют в светильниках вместо люминесцентной лампы. Они имеют направленный угол света вдоль лампы и поворотный цоколь.

По типу цоколя светодиодные лампы подселяются на следующие:

· с цоколем Эдисона (Е) – имеют цоколь как в обычных ламп накаливания Е27 или меньший цоколь Е14. Подключаются эти лампы непосредственно на 220 вольт без преобразователей;

·со штыревым цоколем (G) – они имеют в качестве контактов штыри с прямимы концами определенной толщины или закруглениями концами. В обозначении указывается диаметр цоколя, расстояние между центрами штырей при 2-х штыревом разъеме. Количество штырей указывается буквами: s — 1 контакт, d — 2, t — 3, g — 4, p — 5 контактов. Подключаются лампы со штыревым контактом на 220 В или на пониженное напряжение через специальный блок питания – драйвер.

· для ламп с поворотным цоколем — используется специальная маркировка, которая указывает диаметр цоколя для определенного типоразмера лампы. Для лампы T5 — 5/8 дюйма/15,9 мм, лампы T8 — 8/8 дюйма/25,4 мм, T10 — 10/8 дюйма/31,7 мм и лампы T12 — 12/8 дюйма/38,0 мм

· со специальными цоколями – они выпускаются редко. Но имеют следующую маркировку: для цоколя с утопленным контактом — (R), цоколь для фокусирующих ламп — (P), для софитных — (S) и штифтовой цоколь — (B).

Маркировка светодиодных ламп мало чем отличается от маркировки компактных люминесцентных ламп. На упаковке кроме производителя лампы и буквенного обозначения led указывают:

напряжение на которое лампа подключается;

мощность лампы и соответствующую мощность лампы накаливания при одинаковой освещенности;

тип цоколя;

световой поток;

количество часов работы.

На корпусе лампы или стекле колбы, трубки указывают производителя, мощность, иногда другие показатели.

Очень интересные публикации по этой теме:

Как выбрать гидронасос для приусадебного хозяйства

Что такое сварка?

Характеристика соединений с помощью пайки

Выбор сечения провода, кабеля

Электрические проводки в системах автоматического управления

Сетевая дрель-шуруповерт Omax 04151

Домашние лампочки с цоколем Е27

Для домашнего использования идеально подходит светодиодный источник света с резьбовым цоколем Е27. Это обусловлено взаимозаменяемостью с традиционными лампами накаливания. Достаточно вывернуть с патрона одну лампу и заменить ее другой. Если говорить о технических характеристиках лампы светодиодной E27, то все параметры идентичны тем, что были рассмотрены выше.

Какие бы ни были виды светодиодных ламп, все они имеют рассмотренные характеристики. Это надо учитывать при выборе изделия, чтобы подобрать подходящий источник света.

Другие виды контактов светодиодных ламп

Кроме вышеописанных типов разъемных соединений, существуют другие виды держателей, которые не так популярны, но применяются для LED-ламп.

Характеристика редких типов цоколей:

1. С утопленным контактом (R). Часто используется для высокомощных приборов, например, уличных прожекторов. Если возле буквы R есть цифра, то она обозначает длину лампочки в мм.
2. Штифтовой держатель B (байонет) – это усовершенствованный винтовой держатель, контакты которого расположены асимметрично. Это необходимо, чтобы лампа была надежно зафиксирована. Применяется в автомобилях, железнодорожном или морском транспорте.
3. Софитный держатель имеет маркировку – S. Его контакты размещены по сторонам (на фото). Лед-лампы с таким держателем применяют в автомобилях.
4. Фокусирующий – Р. Держатель фокусирующего типа применяют в специализированной технике, которая излучает направленный поток света, например, прожекторы, фонари. В этом разъемном соединении есть сборная линза, направляющая свет.
5. Телефонный – Т. Лампочки с такими держателями устанавливают в пульты, мнемосхемы, щитки автоматики и т. д.

Кроме того, существуют держатели с кабельным соединением (К) и устройства для ксеноновых источников света (Н). Разъемные соединения типа W имеют стеклянный корпус, через которые выходят токовые выводы.

Критерии выбора

В связи с большим количеством различий между разными видами светодиодных ламп, имеется и внушительное количество критериев, оказывающих влияние на выбор перед совершением покупкой.

Для того чтобы в последующем не пожалеть о приобретении необходимо учесть следующие важные факторы:

Конструкция цоколя, поскольку не все разновидности подходят к определенным светильникам. Наиболее распространены винтовые лампы, но если к светильнику подходят источники света штырькового типа, то наиболее оптимальным вариантом будет взять с собой образец, чтобы не ошибиться при выборе.

Форма самой лампочки также является важным фактором, поскольку от этого может зависеть количество излучаемого света и дальность его распространения. Шарообразные модели больше всего рассеивают свет, поэтому лучше подходят для ванных комнат и туалетов, в жилых помещениях распространены вытянутые лампы или обладающие декоративной формой.

Яркость у светодиодных источников света определяется не по количеству Ватт, как у ламп накаливания, а по степени светоотдачи

Для наглядности можно провести следующее сравнение: светодиодная разновидность с параметром 250Лм на 4Вт соответствует лампочке накаливания 25Вт, а 1600Лм на 20Вт лампочке накаливания 100Вт.

Цветовая температура является важной визуальной характеристикой, на сегодняшний день имеется широкий ассортимент фактически всех цветов и оттенков белого, поэтому каждый человек сможет подобрать идеальный вариант с учетом индивидуальных требований и предпочтений. Обычно, теплая цветовая температура имеет желтые оттенки.

Эксплуатационный срок

Различные производители дают разные гарантии по сроку службы лампы, он может составлять 6, 10, 20 лет. Поскольку светодиодные лампы присутствуют на рынке гораздо более короткий период времени, еще пока не удалось оценить, насколько эти цифры соответствуют реальности.

Основные разновидности изделий

В отличие от традиционных ламп накаливания светодиодные источники не имеют строгих конструкционных особенностей и выпускаются в самых разных, порой очень неожиданных, конфигурациях. Что позволяет встраивать их в современные и раритетные светильники любого типа.

Классификация осуществляется на три подвида. К первому принадлежат изделия общего назначения. Они отличаются качественным светопотоком с углом рассеивания от 20° до 360° и предназначаются для освещения офисов и жилых помещений различного назначения.

С помощью LED-ламп общего назначения можно организовать бытовую осветительную систему любой сложности. Она будет исправно работать, потребляя при этом минимальное количество электрической энергии

Второй блок включает в себя модули направленного света, работающие на одном или нескольких светодиодах. Применение этих изделий позволяет создать акцентную подсветку и выделить какие-то зоны или интерьерные элементы в помещении.

Светодиоды, предназначенные для создания направленного освещения, имеют специфическую конструкцию и называются спотами. Подходят для встраивания в мебель, полочного и настенного размещения

Светодиодные лампы линейного типа внешне напоминают классические люминесцентные приборы. Они изготавливаются в форме трубок разной длины.

Преимущественно используются в технических помещениях дома или квартиры, в офисах и торговых залах, где требуется яркая и экономичная подсветка, способная подчеркнуть все детали.

Линейная LED-подсветка доступна для применения в низковольтных системах. Это дает возможность использовать ее в кухне, где за счет повышенной влажности предъявляются более строгие требования к источникам освещения

С помощью светодиодных модулей линейного и другого типа можно грамотно и красиво обустроить качественное освещение замкнутых пространств и локальных зон, где приоритетной является пожарная безопасность.

Монтаж светодиодных ламп для авто

Схема установки светодиодных ламп 12 вольт

Установить светодиодные лампы может каждый автовладелец, ведь для этого не требуются специальные навыки, знания и инструменты. Достаточно изучить документацию и инструкции, благодаря чему можно полностью преобразить внешний вид автомобиля.

Светодиодные лампы устанавливаются в любом положении, совмещая разные размеры и цвета.

Светодиоды подключаются к аккумулятору.

Последовательно-параллельное соединение позволяет объединять диоды в блоки, сохраняя стабильное напряжение. При подключении фонарей используются стабилизаторы и другие вспомогательные элементы.

Для дополнительной изоляции используется гелевый силикон. Он защищает от влажности и температурных перепадов. Это обезопасит конструкцию от основных проблем, свойственных светодиодным светильникам.

Применение ламп с цоколем миньен

Устройства с цоколем Е14 выпускаются для дома, где они используются как источники общего или локального освещения, помимо этого такие лампы могут выполнять роль подсветки в различных бытовых приборах (например, лампа для холодильника).

Постепенно лампы накаливания вытесняются энергосберегающими аналогами, источники, рассчитанные на использование в патронах типа миньен, не являются исключением. Но при их выборе необходимо учитывать, что размеры энергосберегающих ламп не столь компактны, поэтому может случиться так, что они не поместятся в плафоны некоторых люстр или бра.

Энергосберегающая лампа Филипс (Philips), тип цоколя E14

Второй фактор, ограничивающий применение энергосберегающих источников освещения как под цоколь Е27, так и Е14, — их относительно высокая цена. В настоящее время лампы накаливания стоят дешевле, но по мнению специалистов,1 в ближайшее время эта ситуация исправится в лучшую сторону.

Необходимо заметить, что благодаря развитию интернет-торговли стоимость ламп примерно одинаковая во всех городах России, например, в Москве и Екатеринбурге цена на них практически не отличается.

Какие конкретно бывают цоколи

В связи с многообразием известных сейчас цоколей, была создана классификация, в соответствии с которой все типы цоколей ламп принято делить на группы. Среди них наиболее распространенными считаются две группы: резьбовые и штырьковые.

Классическим считается резьбовой цоколь, либо как его еще именуют – винтовой. Он обозначается латинской буквой Е. Резьбовой цоколь активно используется для многих видов ламп, а также и для бытовых. За буквой, в большинстве случаев, идет цифра, она показывает диаметр резьбы. Чаще всего видящиеся винтовые цоколи имеют обозначение Е14 и Е27. Для замечательных ламп кроме этого существуют цоколи, к примеру, Е40.

Чуть менее популярным считается штырьковой цоколь, он обозначается буквой G, которая показывает промежуток между контактами в миллиметрах. Сфера применения штырькового цоколя кроме этого широка – подходит для многих ламп: галогенных, люминесцентных и обычных ламп накаливания.

Кроме классических, существует еще пара типов цоколей, каковые менее распространены, но, однако, употребляются для разных видов ламп.

• Цоколи с утопленным контактом (R). Они используются, по большей части, для устройств с высокой интенсивностью, каковые работают от переменного тока.
• Штифтовые (В). Разрешают максимально быстро заменить лампу в патроне благодаря несимметричным боковым контактам. Они являются усовершенствованным аналогом резьбовых цоколей.
• С одним штырьком (F). Такие цоколи бывают трех подвидов: цилиндрические, рифленые и особенной формы.
• Софитные (S). Значительно чаще лампочки с таким цоколем употребляются в отелях и машинах. Их отличительная изюминка – двустороннее размещение контактов.
• Фиксирующие (P). Область применения – особые прожекторы и фонари.
• Телефонные (Т). Ими оснащены лампочки пульта управления, подсветки, сигнальные лампы в щитах автоматики.

Обычно маркировка лампы состоит более чем из одной буквы. Вторая буква в большинстве случаев показывает на подвид осветительного прибора:

1. V – цоколь с коническим концом
2. U – энергосберегающая
3. A – автомобильная.

В этом видеоролике эксперт детально поведает о разных видах цоколей:

Цоколь GX53: что это такое, как выглядит и какие особенности конструкции

Внешний вид разительно отличается от привычного резьбового. Конструкция не круглая, а в виде 2-х штырей, при помощи которых осуществляется поворотное соединение с патроном. В люминесцентных «трубках» к контактам подключается нить накаливания, в светодиодах «таблетках» – фаза и ноль. Схема обозначается на упаковке.

Патроны производятся из материалов диэлектриков. Это плоские элементы, оснащенные двумя прорезями и контактами для штырьков, которые вводят в патрон и проворачивают до упора. О том, что контакт осуществлен, свидетельствует щелчок.

В сочетании букв и цифр GX53 каждый символ что-то означает:

• G – соединение лампы с патроном штырьковое;
• X – утолщение, напоминающее шляпку гвоздя, на концах контактов;
• 53 – расстояние между штырями в миллиметрах.

Штырьки четко определяют положение нити накаливания в светодиодной лампочке. Свет излучается перпендикулярно нити, а не вдоль, поэтому не создается «задний свет». Эта особенность в сочетании с небольшой высотой определяет сферу применения.

Как выполняется маркировка

Маркировка представляет собой комбинацию из буквы или нескольких букв спереди и цифры в конце.

Тип определяет стоящая спереди буква:

• E – Цоколь резьбового типа (иногда еще встречается название винт Эдисона);
• G – Штырьковый цоколь;
• R – Цоколь, который имеет утопленные контакты;
• B – Цоколь штифтового типа;
• S – Софитный цоколь;
• P – Цоколь фокусирующего типа;
• T – Цоколь телефонного типа;
• K – Кабельный цоколь;
• W – лампа бесцокольная.

Также после этих букв может быть указана информация о подтипе лампы, которая используется:

• U – Лампочка, работающая в энергосберегающем режиме;
• V – Цоколь, у которого коническое завершение;
• A – Автомобильный светильник.

После букв следуют цифры, которые указывают (в мм) на диаметр цоколя или расстояние между его контактами. Если после Вы видите еще одну букву – это количество контактов (s значит 1, d – 2, t – 3, q – 4, p – 5).

Сфера применения

Светодиоды «таблетки» используются в жилых домах, магазинах, офисах, ресторанах, театрах, галереях в ситуациях, когда требуется точечная подсветка или освещение большой площади.

Они встраиваются:

• в подвесных в натяжных потолочных конструкциях;
• мебели, зеркалах, карнизах;
• витринах;
• светильниках с креплением «кардан» и небольшой глубиной встраивания, используемых для декоративной подсветки стендов или картин;
• споты (точечные светильники на кронштейнах, оснащенные поворотным механизмом плафона).

В жилых домах освещение только из светодиодов устраивается редко, так как нельзя использовать изделия с мощностью более 3,7 В.

Существуют другие варианты:

• вместе с люстрой как дополнительные источники света;
• формирование точечного рисунка на потолке;
• зонирование помещения.

При первом варианте маломощные диоды выполняют функции бра или служат источниками света для отдельных зон, подсвечивают элементы интерьера.

Точечные рисунки создаются на многоуровневых потолках. Из лампочек выстраиваются спирали или волны, подчеркивающие кривые линии. Для устройства звездного неба подбираются изделия, оснащенные фильтром цвета, снижающим яркость.

В студиях «таблетки» используются для визуального разделения пространства на зоны. Группы лампочек, запитанных от нескольких выключателей, сочетаются с многоуровневыми потолками. Это позволяет включать освещение по зонам. Подобные проекты разрабатывают дизайнеры.

Параметры сети

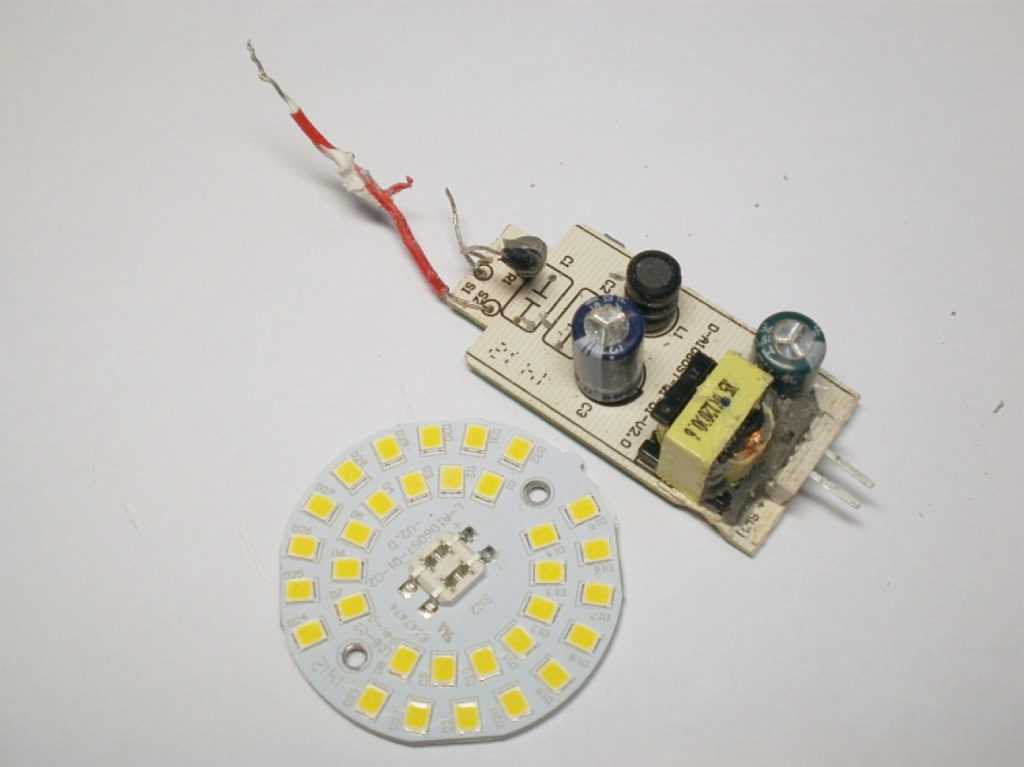

Рисунок 4. Драйвер светодиодного осветительного прибора

Все светодиоды функционируют только при подаче постоянного тока. Обычная сеть в розетке предполагает переменный ток с высоким показателем напряжения. Поэтому одним из основных компонентов любого осветительного прибора представляется драйвер. Данный источник питания создается на основе ШИМ модуляции и может похвастаться высокой надежностью.

Большая часть современных лампочек оснащаются встроенным драйвером, устанавливаемым во внутренней части радиатора. Этот компонент выпрямляет переменный ток и ограничивает напряжение. Драйвер может работать только с тем прибором, в который установлен. Он не рассчитан на дополнительную нагрузку извне.

Встречаются и выносные драйверы, применяемые на специфических источниках света и светодиодных лентах. В частности, при организации RGB подсветки используются усложненные схемы драйверов, способные подавать свое значение напряжения на каждый кристалл. Без подобной функции сформировать многоцветную подсветку невозможно.

Виды цоколей ламп освещения

Лампы с различными видами цоколей

Один из критериев, по которому классифицируют светодиодные лампы – разновидность установленного цоколя. Их можно условно разделить на две большие группы – контактные и резьбовые. Внутри каждой группы существует большое количество подвидов. Изучать особенности всех нецелесообразно. Следует ознакомиться с конструктивными особенностями наиболее востребованных моделей:

• Светодиодная лампа Е27 – самая распространенная разновидность цоколей для всех видов ламп, не только светодиодных. 27 означает диаметр цоколя в резьбовой части, измеряемого в миллиметрах. Как правило, с таким цоколем используются приборы мощностью 60, 75, 100 и 150 Ватт, светодиодные от 5 до 18 Ватт. Самый распространенный вид корпуса – полусфера или шарообразная форма.

• Светодиодные лампочки Е14 – вторая по распространению разновидность. 14 мм – диаметр цоколя в резьбовой части конструкции. Устанавливается в менее мощных лампах, величина колеблется в пределах 15 – 60 Ватт. Им свойственны меньшие габариты, и они часто используются в небольших декоративных светильниках. Могут иметь форму свечи, шара или купола.
• G53, GX53 – эти виды цоколей мало распространены. Как правило, используются в карданном или потолочном креплении. Форма круглая, поверхность купола оснащена мерцающими светодиодами. Подходят только для светильников плоской формы. Эти типы цоколя оснащены штырьковыми контактами.

• В22 – штифтовая разновидность цоколя, его диаметр равен 22 мм. Корпус оснащен штифтами для соединения с патроном. Широко распространено в условиях повышенной вибрации, например, на промышленных предприятиях или транспортных средствах.

• GU10 – тип цоколя, оснащенный штырьковым креплением для патрона. В данном случае числа говорят не о диаметре цоколя, а об интервале между центрами штырьков. В конкретном случае цоколь оснащен двумя штырями, расстояние между ними составляет 10 мм. Характерная конструктивная особенность – заметные утолщения на конце контактов для осуществления поворотного соединения с патроном.

• GU5.3 – цоколь, оснащенный штырьковым креплением непосредственно к светильнику. Число 5.3 – интервал между центрами контактов, измеряется в миллиметрах. Лампы имеют небольшие размеры, используются чаще всего для декоративной подсветки, а также подсветки витрин в магазинах, картинных галереях и т.д. Угол свечения таких осветительных приборов колеблется в пределах 30-180 градусов.





















Система обозначения цоколей

В нынешней системе обозначения маркировка типов цоколей осуществляется посредством буквенно-цифрового обозначения. Которые предназначены для определения соответствующих параметров лампы и области их применения.

Первая буква

Обозначается заглавными латинскими буквами, которые соответствуют типу контактной группы или способу их расположения на лампе. Первая буква является своеобразным индикатором, который рассказывает об особенностях конкретного устройства.

На практике выделяют такие типы:

• E – считается классическим или резьбовым цоколем, широко используется в обычных лампах;
• G – с контактной группой в форме штырьков;
• R – имеющий утопленный в торце контакт;
• B – штифтового типа;
• S – софитные;
• P – фланцевого образца;
• T – телефонный вариант;
• K – кабельного образца;
• H – под ксенон;
• W – проволочного типа, также называется безцокольным.

Число

Числовые данные в маркировке указывают на габаритные размеры самого цоколя или его контактов. В зависимости от конкретного типа лампы, это может быть диаметр, расстояние и т.д. Для большинства классических ламп этот параметр указывается в миллиметрах. Более детально рассмотрим его в примере каждого вида цоколя.

Строчные буквы

Помимо этого в обозначении типа цоколя могут использоваться и строчные латинские буквы.

Их применяют для указания количества контактов:

• s – показывает, что у лампы имеется только один контакт;
• d – два вывода;
• t – три контакта;
• q – четыре штекера;
• p – пять контактов.

Но следует заметить, что эти буквы присутствуют не всегда, поэтому если строчных букв в маркировке нет, то цоколь имеет стандартную для соответствующей лампы комплектацию.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.

Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Световой поток

Световой поток – параметр мощности свечения ЛЕД прибора, измеряемый в люменах. Характеристика позволяет определить эффективность и экономичность конкретной модели в установленных условиях эксплуатации.

По световому потоку производится сравнение светодиодных приборов с лампами накаливания и другими источниками света. Для этого применяют особые таблицы.

Мощность светового потока в разы выше, чем у других источников света. Подбирая модели по этим параметрам, не стоит забывать о том, что после выработки времени эксплуатации светодиодные модели значительно теряют в яркости.

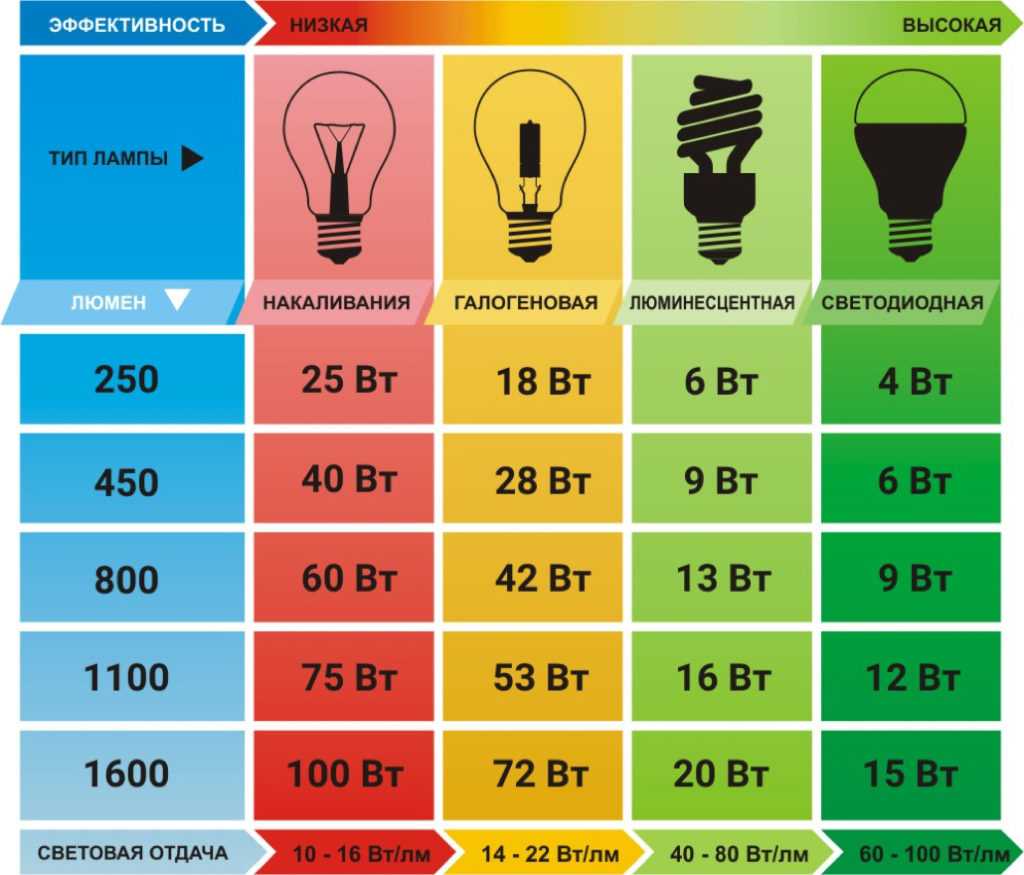

Рисунок 1.  Показатели светового потока
