Установка систем автоматического управления светом позволяет сократить потребление электроэнергии в проходных зонах на 40–60%. Реализация проекта требует базовых знаний электротехники и аккуратности при работе с напряжением 220В. Средняя стоимость оборудования для одной зоны составляет около 2000 рублей, а монтаж занимает от 3 до 5 часов. Автоматизация освещения с датчиками движения: пошаговое руководство поможет правильно выбрать компоненты и выполнить установку самостоятельно. Данная задача является оптимальным решением для повышения комфорта в частном доме или квартире.
Предварительная оценка и планирование работ
Прежде чем приступать к закупке оборудования, необходимо проанализировать конфигурацию помещения и определить тип сенсора. Сложность электромонтажа зависит от состояния существующей проводки и необходимости штробления стен. Если ремонт находится в активной стадии, прокладка кабеля ВВГнг в штробах будет лучшим решением. В готовых интерьерах можно использовать кабель-каналы, что значительно ускоряет процесс. Оптимальное время для проведения работ — этап черновой отделки, когда доступ к распределительным коробкам максимально открыт. Мастеру без глубокого опыта потребуется внимательно изучить схему подключения, так как ошибки могут привести к выходу датчика из строя или некорректной работе светодиодных ламп.
Перечень комплектующих для монтажной системы
Выбор качественных материалов напрямую влияет на долговечность системы автоматизации. Для стандартной схемы управления светом в коридоре или на лестнице потребуется определенный набор компонентов. Количество кабеля рассчитывается исходя из расстояния от распределительного щита до датчика и от датчика до светильника с запасом 15% на подрезку и соединения в коробках.
- Инфракрасный датчик движения (потолочный или настенный);
- Кабель ВВГнг-LS 3х1.5 мм² для силовых линий;
- Клеммники Wago или винтовые колодки для надежного соединения;
- Монтажные коробки (подрозетники) для скрытой установки;
- Распределительная коробка с классом защиты не ниже IP20;
- Автоматический выключатель на 6А или 10А в щиток;
- Изоляционная лента или термоусадочные трубки;
- Дюбель-хомуты для фиксации проводки в штробах;
- Алебастр или гипсовая смесь для фиксации коробок.
Таблица 1. Расчет материалов для одной зоны освещения
| Материал | Количество | Расход на м² / объект | Цена за ед. (руб) | |
|---|---|---|---|---|
| Датчик движения IR | 1 шт. | 1 шт. на зону | 850 | 850 |
| Кабель ВВГнг 3х1.5 | 15 м | Зависит от трассы | 65 | 975 |
| Монтажная коробка | 2 шт. | По месту установки | 45 | 90 |
| Клеммники (набор) | 1 уп. | 3-5 шт. на узел | 250 | 250 |
| Расходные материалы | 1 компл. | Лента, гипс, дюбели | 300 | 300 |
Техническое оснащение для проведения монтажа

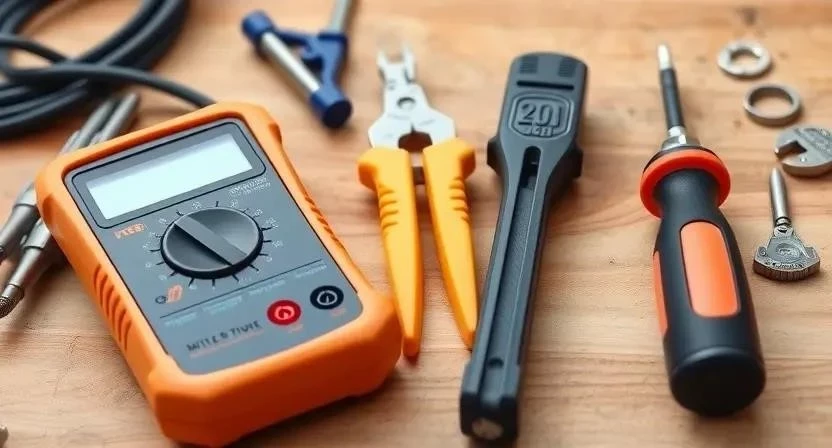

Для качественного выполнения работ потребуется стандартный набор инструментов электромонтажника. Если планируется разовое выполнение задачи, дорогостоящее оборудование, такое как штроборез, можно взять в аренду, однако для большинства бытовых задач достаточно перфоратора с соответствующими насадками. Использование специализированного стриппера вместо обычного ножа позволит избежать повреждения медных жил кабеля, что критично для пожарной безопасности.
- Индикаторная отвертка для определения фазы;
- Стриппер для снятия изоляции с проводов;
- Перфоратор с буром и коронкой по бетону;
- Мультиметр для проверки напряжения и прозвонки цепи;
- Кусачки (бокорезы) для обрезки кабеля;
- Набор отверток (крестовая и плоская);
- Строительный уровень для ровной установки коробок;
- Шпатель для заделки штроб раствором.
Таблица 2. Инструментарий и его назначение
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб) |
|---|---|---|---|
| Мультиметр | Замер напряжения и поиск обрывов | Обязательно | 600 |
| Стриппер | Безопасная зачистка жил | Желательно | 1200 |
| Перфоратор | Сверление отверстий и штробление | Обязательно | 5500 |
| Индикатор фазы | Определение опасного провода | Обязательно | 150 |
| Бокорезы | Работа с кабелем и крепежом | Обязательно | 450 |
Организация рабочего пространства
Перед началом пыльных работ необходимо полностью освободить зону монтажа от мебели или тщательно закрыть её защитной строительной пленкой. Напольное покрытие, особенно ламинат или паркет, следует защитить листами картона. Важно заранее обеспечить беспрепятственный доступ к электрощитку и убедиться, что в нем есть свободное место для установки нового автомата. Весь строительный мусор, образующийся при сверлении и штроблении, рекомендуется убирать сразу с помощью строительного пылесоса, чтобы пыль не разносилась по остальным помещениям.
Подготовка поверхностей к установке оборудования
Процесс начинается с точной разметки мест, где будут располагаться датчики и светильники. Зона обнаружения сенсора должна охватывать все пути перемещения людей, при этом линза не должна быть направлена на источники тепла (радиаторы) или кондиционеры. После разметки выполняется штробление стен под кабель ВВГнг. Глубина пазов должна составлять около 20 мм, чтобы кабель был полностью скрыт под слоем штукатурки. Все пазы тщательно очищаются от пыли и грунтуются для обеспечения адгезии с отделочными материалами. Монтажные коробки устанавливаются в подготовленные отверстия и фиксируются гипсовым раствором строго по уровню.
Алгоритм выполнения электромонтажных работ
Соблюдение последовательности действий гарантирует безопасность и надежность системы. Каждый этап требует контроля качества соединений и проверки работоспособности узлов.
- Обесточивание сети. Выключите вводной автомат и проверьте отсутствие напряжения индикаторной отверткой.
- Прокладка кабельных линий. Уложите кабель ВВГнг в подготовленные штробы, фиксируя его дюбель-хомутами каждые 40-50 см (время этапа: 40 мин).
- Установка монтажных коробок. Вмажьте подрозетники в отверстия, выравнивая их по плоскости стены (время этапа: 30 мин).
- Подключение датчика к сети. Подведите фазный (L) и нулевой (N) провода к соответствующим клеммам устройства согласно схеме производителя (время этапа: 15 мин).
- Соединение датчика со светильником. Подключите выходную фазу с датчика (обычно коричневый или красный провод) к фазному контакту лампы (время этапа: 15 мин).
- Фиксация устройства. Закрепите корпус датчика в коробке или на потолке с помощью штатных саморезов (время этапа: 10 мин).
- Первичное включение. Подайте напряжение и убедитесь, что индикатор на датчике загорелся (время этапа: 5 мин).
- Настройка чувствительности (SENS). Отрегулируйте параметр так, чтобы устройство не срабатывало на мелких домашних животных (время этапа: 10 мин).
- Регулировка времени задержки (TIME). Установите период, в течение которого свет будет гореть после прекращения движения (рекомендуется 1-2 минуты) (время этапа: 5 мин).
- Тестирование зоны срабатывания. Пройдите по помещению, проверяя все углы охвата линзы (время этапа: 15 мин).
- Финишная отделка. Заделайте штробы и отверстия штукатуркой, дождитесь высыхания и выполните покраску (время этапа: 60 мин без учета сушки).
- Проверка всей системы. Проведите финальный тест в темное время суток для настройки фотореле (LUX) (время этапа: 10 мин).
Пример из практики: При установке датчика в длинном коридоре я столкнулся с тем, что одной точки обзора не хватало. Свет гас, когда человек находился в середине пути. Решением стала параллельная установка двух датчиков в начале и в конце коридора. Важно помнить: при такой схеме фаза от обоих датчиков должна приходить на один и тот же контакт светильника.
Таблица 3. План работ и временные затраты
| Этап | Время выполнения | Особенности |
|---|---|---|
| Разметка и подготовка | 60 мин | Важен учет углов обзора |
| Штробление и укладка | 90 мин | Используйте СИЗ (очки, респиратор) |
| Коммутация проводов | 40 мин | Только через клеммники Wago |
| Монтаж оборудования | 30 мин | Проверка уровня установки |
| Настройка и тест | 30 мин | Проводится при разном освещении |
Технологические нюансы эксплуатации
Работа датчиков движения зависит от условий окружающей среды. Влажность в помещении не должна превышать 80%, иначе возможны ложные срабатывания или окисление контактов. Если установка планируется в ванной комнате, выбирайте модели с индексом защиты IP44 и выше. Температурные колебания также влияют на чувствительность инфракрасного сенсора: в жару разница между температурой тела и фона уменьшается, что снижает дистанцию обнаружения. Важно учитывать совместимость с LED-лампами. Некоторые дешевые датчики при работе со светодиодами вызывают их мерцание в выключенном состоянии. Для устранения этой проблемы в цепь параллельно лампе добавляют помехоподавляющий конденсатор.
Распространенные ошибки при монтаже
Новички часто допускают просчеты, которые снижают эффективность автоматизации. Для стабильной работы системы рекомендуется придерживаться следующих правил:
- Не устанавливайте датчик напротив окон, так как солнечные блики вызывают ложные включения.
- Всегда подключайте заземляющий провод, если корпус светильника выполнен из металла.
- Никогда не путайте фазу и ноль на входе датчика — это приведет к его моментальному перегоранию.
- Избегайте размещения сенсора за стеклянными перегородками, так как инфракрасное излучение через них не проходит.
- Не превышайте максимально допустимую мощность нагрузки, указанную в паспорте изделия.
- Не забывайте проверять надежность затяжки винтовых клемм, чтобы избежать нагрева контактов.
Пример из практики: Один раз я установил настенный датчик слишком близко к мощному радиатору отопления. Зимой свет жил «своей жизнью», включаясь каждые пять минут из-за конвекционных потоков теплого воздуха. Перенос устройства всего на 50 см в сторону полностью решил проблему.
Экономическое обоснование и бюджет
Стоимость реализации проекта складывается из цены оборудования и услуг специалиста. Самостоятельный монтаж позволяет сэкономить значительную сумму, которую можно направить на покупку более качественного сенсора с расширенными настройками. В таблице ниже приведено сравнение затрат для стандартного решения в прихожей.
Таблица 4. Смета: самостоятельный монтаж против найма мастера
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Оборудование и кабель | 2200 | 2200 | 0 |
| Электромонтажные работы | 0 | 3500 | 3500 |
| Штробление и заделка | 0 | 1500 | 1500 |
| Настройка системы | 0 | 500 | 500 |
| 2200 | 7700 | 5500 |
Регламент обслуживания после завершения работ
Система автоматизации требует минимального, но регулярного ухода. Раз в полгода необходимо протирать линзу Френеля (пластиковый купол датчика) мягкой влажной салфеткой, так как скопившаяся пыль снижает чувствительность устройства. Раз в год рекомендуется проверять надежность контактов в распределительной коробке и подтянуть винты, если они ослабли от вибраций или температурных расширений. Средний срок службы бюджетного датчика составляет 5–7 лет, после чего может потребоваться замена реле или самого устройства из-за деградации электронных компонентов.
Доступные альтернативы и технологические варианты
Помимо стандартных инфракрасных датчиков, существуют и другие способы автоматизации освещения. Выбор технологии зависит от конкретных задач и бюджета проекта. Современные решения позволяют интегрировать свет в общую систему «умного дома».
- Умные Wi-Fi реле (управление через приложение и по сценариям);
- Микроволновые датчики (способны «видеть» через тонкие стены и двери);
- Ультразвуковые сенсоры (лучше всего подходят для помещений сложной формы);
- Датчики присутствия (обладают высочайшей чувствительностью к микродвижениям);
- Фотореле (включают свет только при наступлении сумерек);
- Акустические датчики (срабатывают на хлопок или голос);
- Комбинированные устройства (ИК + микроволновый канал для исключения ошибок).
Часто задаваемые вопросы
Работают ли датчики с диодными лампами? Да, большинство современных моделей совместимы с LED-освещением, однако стоит выбирать датчики с трехпроводной схемой подключения (с нейтралью), чтобы избежать мерцания ламп.
Можно ли объединить несколько датчиков на одну линию? Да, это стандартная практика для длинных коридоров. Датчики подключаются параллельно: их выходы (L-out) соединяются в одну точку, идущую к светильнику.
Как настроить, чтобы свет не включался днем? Для этого на корпусе предусмотрен регулятор LUX. Поверните его в сторону значка «месяц», и датчик будет срабатывать только при низком уровне естественной освещенности.
Где лучше всего ставить датчик в коридоре? Оптимальное место — потолок в центре прохода или стена на высоте 2-2.5 метра напротив входной двери, чтобы зона охвата начиналась сразу при входе.
Почему датчик щелкает, но свет не загорается? Скорее всего, подгорели контакты внутреннего реле или произошел обрыв цепи между датчиком и лампой. Проверьте напряжение на выходе устройства мультиметром.
Можно ли установить датчик на улице? Можно, если модель имеет степень защиты IP44-IP65. При этом важно защитить линзу от прямого попадания солнечных лучей и осадков.
Какое время задержки лучше ставить? Для проходных зон (коридор, лестница) достаточно 30–60 секунд. Для санузлов лучше устанавливать 3–5 минут, чтобы свет не гас в самый неподходящий момент.
Пример из практики: При использовании светодиодных панелей мощностью более 50 Вт я всегда рекомендую подключать их через промежуточное контакторное реле. Пусковые токи LED-драйверов очень высоки и могут «спечь» контакты обычного бытового датчика всего за пару месяцев работы.
