Организация эффективного воздухообмена в помещениях с душевой кабиной и унитазом предотвращает появление плесени и разрушение отделочных материалов. Средняя стоимость базового комплекта оборудования составляет от 2000 до 7000 рублей, а время выполнения работ занимает от 3 до 8 часов. Грамотная вентиляция в совмещенном санузле обеспечивает удаление избыточной влаги и неприятных запахов. Данный процесс требует строгого соблюдения технических норм и последовательности действий.
Предварительный анализ
Перед началом работ необходимо оценить текущее состояние вентиляционной шахты. Проверка тяги осуществляется с помощью листа бумаги, который должен притянуться к решетке при закрытых дверях. Для выполнения монтажа потребуются базовые навыки в электромонтаже и умение работать с ручным инструментом. Общий срок реализации проекта с учетом подготовки и тестирования составит около одного рабочего дня.

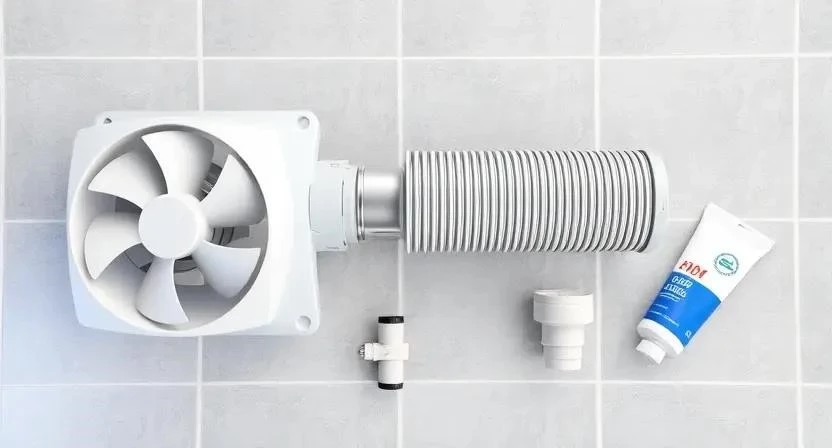

Подбор комплектующих
Для качественной сборки системы потребуются специализированные детали, обеспечивающие герметичность и производительность. Основной упор делается на влагостойкость материалов, так как помещение подвержено воздействию пара.
- Вытяжной вентилятор с подходящей мощностью;
- Обратный клапан для защиты от запахов соседей;
- Гибкая гофра (воздуховод) из алюминия или пластика;
- Силиконовый герметик для влажных зон;
- Кабель ВВГнг-LS для электропроводки;
- Дюбель-гвозди и саморезы по бетону;
- Монтажная пена для заполнения пустот;
- Декоративная вентиляционная решетка.
| Материал | Количество | Расход на м2/узел | Цена за ед. | |
|---|---|---|---|---|
| Вентилятор | 1 шт. | 1 шт/узел | 2500 руб. | 2500 руб. |
| Обратный клапан | 1 шт. | 1 шт/узел | 600 руб. | 600 руб. |
| Гофра (100 мм) | 1 м | 1 м/узел | 300 руб. | 300 руб. |
| Герметик силикон | 1 туба | 30 мл/стык | 500 руб. | 500 руб. |
| Кабель питания | 3 м | 3 м/линия | 150 руб/м | 450 руб. |
Технический арсенал
Инструментарий включает устройства для сверления, замера и подключения электрики. Использование профессионального оборудования сокращает время монтажа и повышает точность установки.
- Перфоратор — создание отверстий в бетонной стене;
- Отвертка с набором насадок — фиксация корпуса и контактов;
- Строительный уровень — выравнивание вентилятора по горизонтали;
- Мультиметр — проверка напряжения в сети;
- Канцелярский нож — обрезка гофры и изоляции;
- Рулетка — точная разметка места установки;
- Пылесос — очистка проема от строительного мусора.
Обустройство зоны работ
Сначала следует очистить место установки от пыли и остатков старой отделки. Полы и стены вокруг вентиляционного отверстия защищаются полиэтиленовой пленкой, чтобы избежать загрязнения плитки. Доступ к электропроводке организуется заранее, чтобы избежать лишнего штробления стен в процессе монтажа. Соблюдение мер безопасности требует полного обесточивания линии питания перед началом работ.

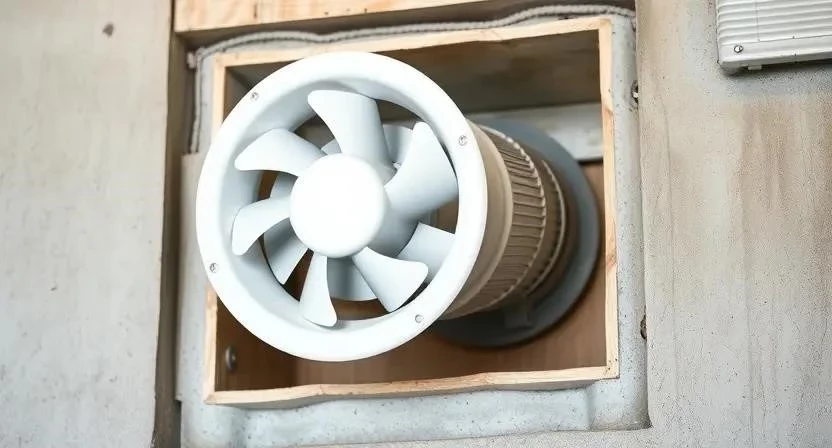

Подготовка монтажного узла
Подготовка отверстия начинается с тщательной очистки внутренней части шахты от старого раствора и мусора. Края проема выравниваются с помощью шпателя или наждачной бумаги для плотного прилегания оборудования. При обнаружении трещин или зазоров проводится грунтовка поверхности, после чего наносится слой монтажного клея. Герметичность примыканий проверяется визуально, чтобы исключить подсос воздуха из соседних помещений.
Алгоритм монтажа
Сначала выполняют проверку естественной тяги, чтобы убедиться в работоспособности общедомовой шахты. Затем следует разметка, при которой центр вентилятора совмещается с осью канала.
- Проверка тяги в шахте (15 мин).
- Разметка места установки (10 мин).
- Подвод электропитания и монтаж выключателя (60 мин).
- Установка обратного клапана в канал (20 мин).
- Соединение гофры с вентиляционным каналом (30 мин).

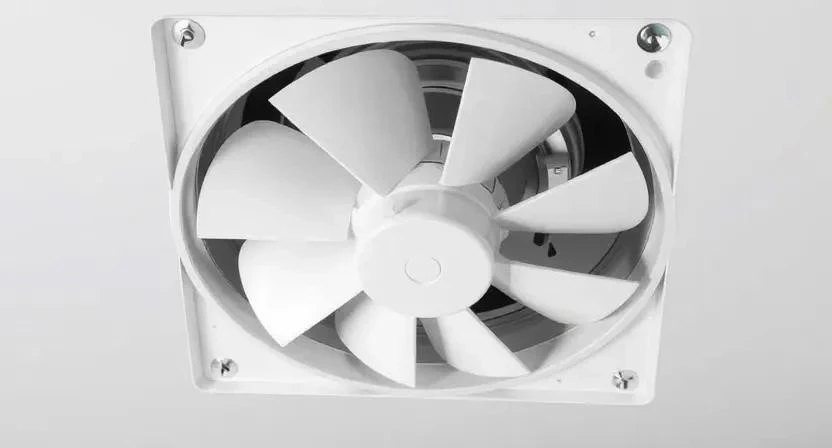

- Фиксация корпуса вентилятора к стене (30 мин).
- Подключение электрических проводов (30 мин).
- Герметизация стыков пеной или силиконом (40 мин). Время высыхания герметика составляет от 12 до 24 часов.

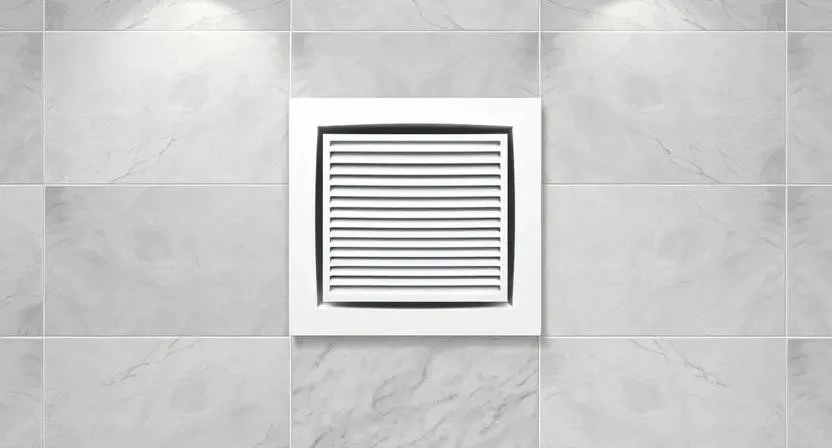

- Монтаж внешней декоративной решетки (10 мин).
- Создание зазора под дверью для притока воздуха (20 мин).
- Тестирование системы в разных режимах (15 мин).
- Финальная проверка на отсутствие шумов (15 мин).
Пример из опыта: Однажды при монтаже гофры я заметил, что она слишком сильно пережата, что создало лишний шум. Пришлось переложить воздуховод с плавным изгибом, чтобы поток воздуха был беспрепятственным.
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и разметка | 25 мин | Точность до миллиметра |
| Электромонтаж | 90 мин | Изоляция всех соединений |
| Сборка воздуховода | 50 мин | Плотная посадка клапана |
| Установка прибора | 30 мин | Использование уровня |
| Герметизация | 40 мин | Отсутствие щелей |
Технические требования
Важно учитывать нормы воздухообмена, которые для совмещенного санузла составляют от 50 до 150 м3/час. Высокая влажность и перепады температуры влияют на износ двигателя, поэтому рекомендуется выбирать модели с классом защиты не ниже IP44. Совместимость материалов гофры и корпуса вентилятора исключает возникновение конденсата на стыках.
Пример из опыта: В одном из проектов установка слишком мощного вентилятора в маленьком санузле привела к тому, что дверь стало трудно открывать из-за сильного разряжения воздуха. Это подтверждает необходимость правильного расчета мощности.
Критические недочеты
Ошибки возникают при игнорировании базовых принципов физики воздуха. Наиболее распространенными промахами являются:
- Отсутствие притока воздуха (герметичная дверь без зазора), что делает вытяжку бесполезной.
- Выбор избыточно мощного прибора, вызывающего сильный гул и вибрацию стен.
- Монтаж без обратного клапана, из-за чего запахи из соседних квартир попадают в помещение.
- Неправильное подключение фазы, приводящее к некорректной работе датчиков влажности.
- Использование дешевых пластиковых гофр, которые деформируются со временем.
Финансовая оценка
Рассчитаем общие затраты на реализацию проекта. Стоимость зависит от выбранного ценового сегмента оборудования и способа монтажа.
| Элемент | Бюджетный вариант | Премиум вариант | Разница |
|---|---|---|---|
| Вентилятор | 1200 руб. | 6000 руб. | 4800 руб. |
| Клапан | 300 руб. | 1200 руб. | 900 руб. |
| Расходники | 500 руб. | 1500 руб. | 1000 руб. |
| Монтаж | 0 руб. (DIY) | 3000 руб. | 3000 руб. |
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 2000 руб. | 3500 руб. | 1500 руб. |
| Работа | 0 руб. | 3000 руб. | 3000 руб. |
| 2000 руб. | 6500 руб. | 4500 руб. |
Сервисное обслуживание
Регулярный уход продлевает срок службы системы. Очистка внешней решетки от пыли должна проводиться раз в три месяца с помощью пылесоса или влажной ткани. Проверка работоспособности обратного клапана осуществляется путем кратковременного выключения вентилятора и контроля отсутствия обратного потока. Средний срок службы качественного двигателя составляет 5-10 лет, после чего рекомендуется замена прибора на новый.
Сравнение систем
Существуют разные подходы к организации воздухообмена. Естественная вентиляция работает за счет разницы давления, но часто оказывается недостаточной. Принудительная система с вытяжным вентилятором эффективно удаляет влагу, а комбинированный вариант обеспечивает максимальный комфорт.
Пример из опыта: При сравнении систем я убедился, что комбинированный вариант с датчиком влажности работает эффективнее всего, так как вентилятор включается автоматически при приеме душа, исключая человеческий фактор.
| Тип системы | Эффективность | Затраты | Шум |
|---|---|---|---|
| Естественная | Низкая | Минимальные | Отсутствует |
| Принудительная | Высокая | Средние | Умеренный |
| Комбинированная | Максимальная | Высокие | Зависит от модели |
| Рекуперация | Профессиональная | Очень высокие | Низкий |
Разъяснения по эксплуатации
Как бороться с шумом вентилятора?
Используйте виброизоляционные прокладки между корпусом прибора и стеной, а также выбирайте модели с низким уровнем децибел.
Можно ли подключать вытяжку к свету?
Да, это распространенная схема, при которой вентилятор включается одновременно с освещением санузла.
Какая мощность нужна для маленького санузла?
Достаточно вентилятора с производительностью 60-80 м3/час, чтобы избежать избыточного разряжения воздуха.
Что делать, если из шахты идут запахи?
Необходимо установить герметичный обратный клапан, который перекрывает канал при выключенном приборе.
Соответствует ли такая установка нормам СНиП?
Да, при условии обеспечения притока воздуха и соблюдения норм по кратности воздухообмена.
Влияет ли вентиляция на отопление?
При чрезмерной мощности вытяжки может происходить выдувание теплого воздуха, поэтому важен баланс между притоком и оттоком.
