Как установить посудомоечную машину bosch самостоятельно

Возможные варианты встраивания

Производители выпускают модели ПММ со стандартными параметрами:

• высотой 815-875 мм;
• шириной 598 и 448 мм;
• глубиной 550 мм.

Разбег габаритов предусматривает использование нескольких вариантов встройки. Элементы управления устройств выносятся на торцевую часть дверки, а ножки можно регулировать по высоте. Для плотного прилегания техника комплектуется крепежами-уголками и саморезами.

При самостоятельной установке важно учитывать параметры кухонного гарнитура, наличие коммуникаций водоснабжения и канализации, а также свободной линии с розеткой. Совет! Устанавливайте машинку рядом с мойкой, где есть доступ к основным узлам подачи и отвода воды

Совет! Устанавливайте машинку рядом с мойкой, где есть доступ к основным узлам подачи и отвода воды.

Встраивание в шкаф

При наличии рядом с мойкой тумбы шириной более 45 см, можно замаскировать бытовую технику. Установка в шкафу встраиваемой компактной посудомоечной машины позволит подвести патрубки слива и забора воды к готовым коммуникациям. Работы предусматривают:

• удаление полок, нижней панели и задней стенки из тумбы;
• регулировку корпуса ПММ по вертикали при помощи ножек;
• подсоединение удлиненной трубы с запорным клапаном для холодной воды;
• прокладку дренажного патрубка в сифон;
• организацию дополнительной розетки;
• установку декоративной лицевой панели на дверке устройства.

С лицевой панелью на дверке устройстваВажно! По необходимости монтируется гидрозатвор с патрубком слива.

Установка в отдельностоящий модуль

Способ актуален, если в мебельном гарнитуре нет подходящих шкафов, но помещение кухни просторное. Закажите отдельную тумбу для компактной машинки и установите ее рядом с коммуникациями. Подключение заключается в следующих операциях:

• выравнивание и закрепление техники так, чтобы в процессе работы она не двигалась;
• прокладка шлангов и патрубков вдоль стен для удобства доступа.

Важно! Расположение ПММ в отдельном модуле исключает сложности демонтажа при разрыве шланга.

Монтаж в нишу

Наличие в кухонном гарнитуре специальной ниши для микроволновки, духовки или компактного оборудования решает вопрос, как лучше встроить бытовую посудомоечную машину в уже готовую, собранную кухню.

Отдаление ниши от коммуникационных сетей предусматривает использование длинных гибких шлангов для подачи воды и стоков. Лицевую часть машинки закрывают накладкой под фасады.

Встроенная в нишуВажно! Компактные посудомойки подходят для семьи из 2-3 человек.

Если встраивание не подходит

В маленьких помещениях целесообразно монтировать отдельностоящие устройства. Как лучше установить небольшую посудомоечную бытовую машину, отмечают специалисты:

• расположить на столе, если посудомойка не больше духовки;
• поместить в открытый модуль;
• поставить под раковину;
• выделить небольшой участок для узких моделей.

Подключение к коммуникациям проводится только по завершении монтажа техники.

Совет! Если нет места для встроенного устройства, переделайте кухонный гарнитур, перенесите магистрали, но будьте готовы к большим финансовым затратам.

Подключение к водопроводу и канализации

Кран для подключения посудомойки к водорозетке

При подключении к системе водоснабжения необходимо шланг от ПММ подключить к водорозетке не напрямую, а при помощи специальной запорной арматуры. Она представляет собой специальный кран, один конец которого подключается к водорозетке, а второй (с резьбой ¾ дюйма) – к шлангу от ПММ. Использование этого устройства поможет перекрыть воду в случае неисправности входного клапана машины.

Дальнейшее подключение достаточно просто – к запорному крану подключается конец шланга от ППМ. Другой конец соединительного шланга подключается непосредственно к машине. При этом желательно, чтобы шланг был снабжен системой AquaStop (у некоторых моделей она называется AuqaControl). Применение подобной системы защищает машину от протечек, блокируя подачу воды в случае неисправности главного клапана в машине.

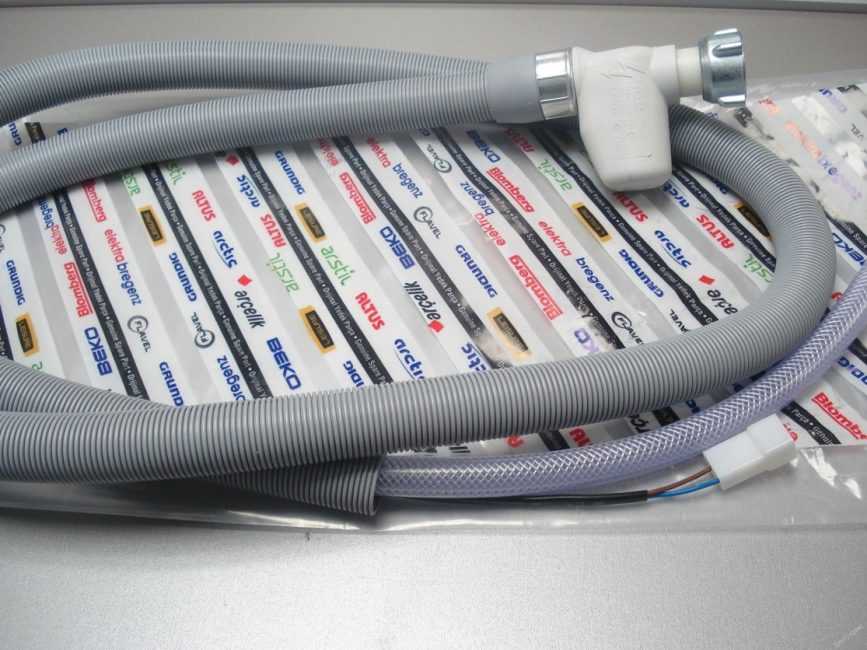

Шланг с системой AquaStop

После того, как шланги подключены, проверяется их герметичность путём открытия крана подачи воды при отсутствии напряжения.

Подключение слива осуществляется либо непосредственно к отдельному выводу канализации (если он был предусмотрен), либо при помощи специализированного сливного сифона раковины. Последний метод в настоящее время применяется гораздо чаще, поскольку значительно упрощает конструкцию слива на кухне, т.к. нет необходимости в отдельном отведении канализации для посудомойки.

В конструкции подобного сифона предусмотрено место для подключения дополнительного сливного шланга. Иногда подобных отведений бывает несколько.

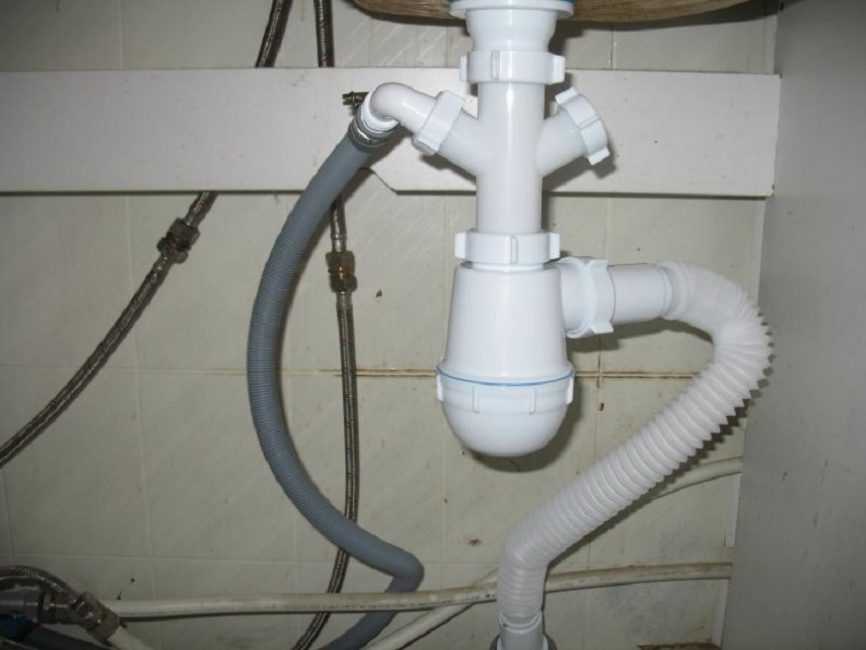

Специализированный сифон для слива ПММ с двумя дополнительными отведениями

Альтернативным способом подключения к канализации является использование дополнительного тройника в сливе раковины.

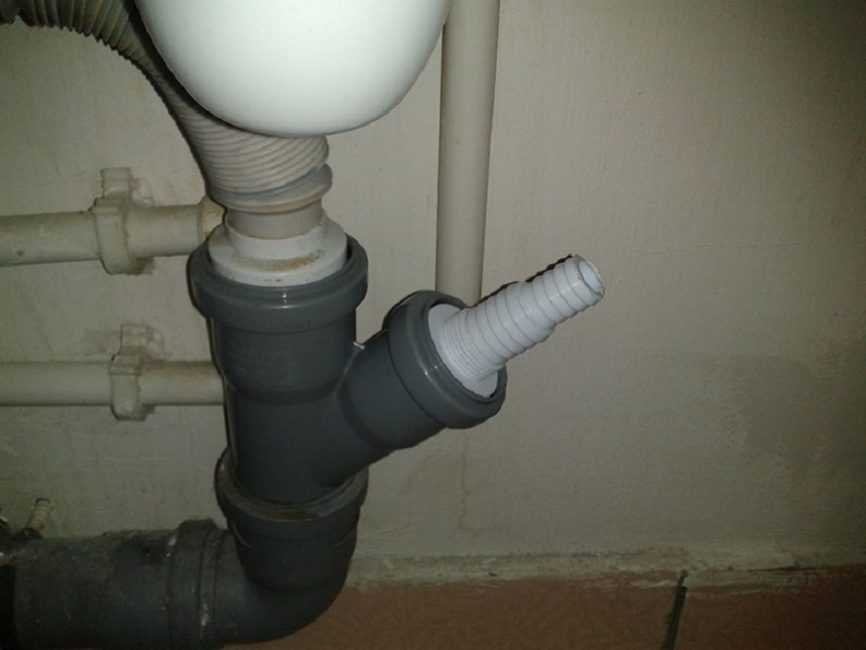

Дополнительный тройник в сливе раковины

В случае применения дополнительного тройника слив ПММ рекомендуется подключать к нему при помощи обратного клапана.

Сливной шланг посудомойки должен иметь изгиб на уровне порядка 50-70 см от основания машины. Для этой цели на задней панели машины предусмотрено крепление.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Рекомендации по эксплуатации и обслуживанию

Чтобы посудомойка прослужила как можно дольше, нужно строго соблюдать рекомендации производителя и общие правила эксплуатации:

перед тем, как загрузить посуду, нужно очистить её от остатков пищи;
если посуда сильно загрязнена, её лучше сначала подержать под струёй воды;
важно правильно расставлять все предметы в корзинах;
столовые приборы располагают в специальном лотке, причём ножи обязательно следует ставить лезвиями вниз;
нельзя загружать агрегат под завязку, для циркуляции воды должно оставаться место;
располагать внутри острые предметы необходимо очень аккуратно, чтобы они не повредили посуду и дверцу ПММ:
для мытья посуды можно использовать только специальные составы и таблетки.

Периодически нужно вручную очищать не только стенки посудомойки, но и корзины с помощью обычного моющего средства для посуды ФОТО: sovet-ingenera.com

Знакомство с основными программами посудомоечных машин Bosch

1. Программу для мытья выбирайте, ориентируясь на количество посуды и степень ее загрязненности.
2. Автоматический режим с помощью датчиков внутри машины сам выбирает продолжительность и интенсивность мытья.
3. Если загрязнения не сильные, выбирайте режим «нормал». Это один цикл мытья, ополаскивания и сушки будет при температуре шестьдесят градусов.
4. Быстрый режим «эконом» предназначен для посуды без явных загрязнений. Например, если ее нужно просто освежить перед обедом. Такой режим есть в Bosch SMV30D20RU. Также в некоторых модификациях существует специальный Turbo-режим мытья за 20 минут.
5. В машине Bosch SPV4030RU есть режим «деликат » или Shine & Dry для хрупкой посуды.
6. Ускоренный режим Vario Speed Plus активирует сразу оба водоподающих устройства, чем уменьшает время мытья без потери качества.
7. Таймер с отсрочкой старта до суток поможет мыть посуду, например, только в ночное время. Это удобно для тех хозяек, в чьих домах меняется оплата за электричество в разное время суток.

Как встраивается: советы специалистов

Посудомоечная машинка прослужит долго и надежно без аварийных ситуаций, если учитывать некоторые рекомендации специалистов:

1. Посудомоечная машина и столешница должны располагаться на одном уровне.
2. Чтобы кухонный гарнитур прослужил долго, стенки внутри мебельного корпуса оклеивают пароизоляцией.
3. Мебельный корпус должен быть прочным, если его дно является опорой для аппарата.
4. Посудомойку устанавливают подальше от электрической духовки, также ее нельзя устанавливать под варочной поверхностью.
5. Металлическая пластина хорошо защитит столешницу от пара.
6. При большой нагрузке нагнетательный насос будет плохо работать, поэтому длина сливного шланга должна быть не более 2,5 м.
7. Подключать технику через удлинители нельзя.
8. Устанавливать и подключать технику нужно со всей ответственностью, так как она работает от электричества и есть вода. А это небезопасно!
9. Чтобы избежать удара электрического тока, обязательно должно быть заземление.

Способы подключения

Подключить машину можно двумя способами. Каждый из них по-своему хорош. Всё зависит от удаленности места установки аппарата от сетей коммуникации.

Вариант №1

1. Откручиваем существующий гибкий шланг подводки холодной воды от трубы.
2. Монтируем тройник на ½ дюйма на прямой отрезок трубы с выходами «мама»/»папа», у которого есть отвод сбоку Ø ¾ дюйма и отсекающий кран.
3. Соединения герметизируем фум-лентой.
4. Боковой отвод Ø ¾ дюйма повернуть в удобное для дальнейшего монтажа направление.
5. Соединяем гибким шлангом боковой отвод с выходом из посудомоечной машины.
6. Делаем пробный запуск воды.
7. Проверяем места соединений на течь.
8. Протягиваем соединения.

Вариант №2

1. В соответствии с планом работ надо разметить путь трассы трубы от распределительного коллектора до места постоянной дислокации ПММ.
2. Если есть необходимость в скрытой проводке, по намеченному маршруту делаем углубление в стене с помощью штробореза.
3. Подготовить отрезки трубы необходимой длины учитывая все углы поворотов. Оставляем запас на концах отрезков труб по 15 мм.
4. Соединим PPR к выходному коллектору холодной воды.
5. Собираем пластиковую трубу с фитингами с помощью с помощью аппарата для пайки. Контролируем положение угольников.
6. На конце трубопровода устанавливаем отвод под водорозетку. Ее обязательно крепим к стене дюбель-гвоздями или шурупами.
7. Вкручивается угольник Ø ¾ дюйма, у которого на выходе есть наружная резьба.
8. Прикручивается с фум-лентой к угольнику комплектный шланг для подачи воды. Лучше всего если подключение оборудовать системами AquaControl или AquaStop. Такая система гарантирует защиту от протечек. Она автоматически перекроет воду в случае аварии.
9. Настало время подать воду и проверить систему на протечки.
10. Если все сделано правильно и протечек нет, штробу можно заделывать окончательно.

И первый, и второй вариант применяются для подключения посудомоечных аппаратов к системе водопровода. Выбирать способ подключения придется хозяину квартиры самостоятельно. А все необходимые детали и трубы для подключения можно приобрести в магазинах сантехники вашего города. На тройниках, коллекторах, уплотнителях и так далее. экономить не стоит. Пусть они будут дороже, но это дает гарантию от поломок этих узлов в будущем.

Тонкости установки посудомойки в шкаф

Если шкаф заказали под размеры конкретной модели, то проблем с монтажом возникнуть не должно.

Корпус посудомойки свободно размещается в нише, при этом с обеих сторон оставляются небольшие зазоры. Чтобы снизить вибрацию, к стенкам приклеивают уплотнители.

При установке некоторых посудомоек, например, Бош, есть обязательная деталь – металлическая защитная пластина, фиксируемая на нижней поверхности столешницы. У машин других марок ее может и не быть

Для учета всех нюансов подключения машину нужно устанавливать в таком порядке:

• сначала провести примерку – задвинуть агрегат в шкаф или нишу, проверить соответствие габаритов, возможность подключения;
• выдвинуть и выполнить подготовительные мероприятия – зафиксировать монтажные панели, крепеж и парозащиту;
• подключить шланги, задвинуть корпус на место;
• установить декоративные панели.

Сложность состоит в том, что модели разных производителей отличаются, поэтому и некоторые моменты установки также имеют расхождения. Чтобы не ошибиться, необходимо внимательно изучить инструкцию и пошагово выполнить все рекомендации.

Несколько советов, которые могут пригодиться в процессе установки посудомойки:

Галерея изображений

Фото из

Правильная вставка крепежных втулок

Регулировка опорных ножек посудомойки

Измерения фактических параметров ниши

Инструкция и рекомендации по установке от производителя

Перед «посадкой» декоративного фасада на дверцу машины сначала обезжирьте ее поверхность, затем приклейте двойной скотч, а на него – панель. Это необходимо, чтобы иметь возможность откорректировать положение накладки.

Когда становится ясно, что отверстия на дверце и панели совпадают, можно брать шуруповерт и закручивать саморезы. Рекомендуем ознакомиться с подробным инструктажем по монтажу фасада на посудомоечную машину.

В последнюю очередь производится боковое крепление. С внутренней стороны корпуса в отверстия напротив втулок вставьте саморезы и также закрутите их шуруповертом. Гвозди использовать запрещено, иначе во время демонтажа можно деформировать детали машины.

Правила сочетания посудомоечной машины с бытовой техникой на кухне

Рассмотрим подробнее, какое место можно считать наиболее подходящим для посудомоечной машины.

Можно ли ставить посудомойку рядом с плитой, варочной поверхностью или духовым шкафом

Рекомендации по установке плиты, духовки, варочной поверхности и посудомойки:

• Необходимо обеспечить соблюдение технологического зазора в 40 см между боковыми стенками посудомоечной машинки и плиты или духовки.
• Недопустимо размещение варочной поверхности непосредственно над посудомойкой.

Нарушение правил приведёт к тому, что, под воздействием высоких температур, высохнет и перестанет обеспечивать герметичность уплотнительная машинка прибора.

Какие бывают варочные панели?

Индукционная и электрическая панели почти не греются. Газовая панель — самый неудобный вариант:

• установка ПММ требует участия специалиста;
• панель сильно нагревается;
• нужно подключать газовые шланги.

Проблемы установки под плитой

1. Конденсат. Варочная панель над посудомоечной машиной — особенно газовая, нагревается в процессе работы. Выделяемое тепло, передаваясь посудомойке, будет нагревать ее. А посудомоечным машинам (ПММ) это противопоказано. Плита дает тепло, посудомойка — влагу, в итоге образуется конденсат, который нежелателен для плиты, особенно электрической.
2. Коммуникации. Могут возникнуть сложности при расположении коммуникаций двух устройств — возможно, что они помешают друг другу.

Принципы размещения

Чтобы посудомойка работала исправно, при установке учтите такие нюансы:

1. Между поверхностями устройств — плиты и посудомойки — должно быть оптимальное расстояние. Необходимо оставить место для размещения слоев влаго- и теплоизоляции.
2. Место установки должно находиться возле раковины. Тогда будет удобно убирать остатки еды и ополаскивать посуду, если необходимо.
3. ПММ помещают между шкафами — так оборудование надежнее закрепляется, а панель — врезается в столешницу.
4. Посудомоечные машины рекомендуется располагать вблизи посудных ящиков, чтобы не бегать с вымытыми тарелками по кухне.

Установка под электрическую или индукционную плиту

Для этой цели больше других подойдет полностью встраиваемая модель. Такие ПММ более компактны, в их комплектацию входит все, что нужно для монтажа, а также термоизоляционный материал. Лучший вариант — индукционные плиты, они почти не греются и посудомойке нагрев не грозит. Выполняя установку устройств, учтите советы:

• Между поверхностями устройств должно быть не менее 2,5–3 см.
• К внутренней стороне плитки положите лист фольги — это будет влагоизоляция.
• Рекомендуемая высота ПММ — до 82 см. У столешниц высота обычно 89–90 см. Учитывайте свой рост и высоту кастрюль, в которые вы захотите заглянуть.
• Оставляйте возле задней поверхности устройства свободное пространство — там будут подводиться шланги, другие коммуникации.
• Выполните регулировку ножек ПММ — под дном должна быть циркуляция воздуха. Зазор от пола до дна — от 1 см. Это пространство предотвратит перегрев аппарата.
• Не спешите ставить аппарат, сначала сделайте чертеж, расчеты и замеры.

Ставим ПММ под газовую плиту

Этот вариант сопряжен со сложностями:

Чтобы избежать сильного нагрева посудомойки, нужно точно рассчитать расстояние между устройствами и их размеры.
Необходимо обеспечить свободное подведение шлангов к устройству —  заломы и перегибы не допускаются.
Из-за большой толщины панели могут возникнуть трудности со встраиванием машинки.
Важно обеспечить усиленную теплоизоляцию. Например, с помощью фольгированного пенофола

Этот материал, обладая низкой теплопроводностью, будет отражать тепловое излучение. Одновременно пенофол обладает водоотталкивающими и паронепроницаемыми свойствами.

Определяем место и рассчитываем габариты

Монтаж посудомоечной машины встраиваемого типа необходимо планировать сразу, вместе со всем интерьером кухни – это будет идеальный вариант. Поверьте на слово, гораздо сложнее найти место и установить встраиваемую машину уже в готовую кухню, поэтому, чем раньше вы задумаетесь о необходимости установить посудомойку, тем лучше. Распланируйте заранее и нарисуйте эскиз своей будущей кухни. Постарайтесь учесть расположение и размеры всей бытовой техники.

Кроме этого, изобразите на эскизе место расположения всех электрических и водопроводных коммуникаций. В этом случае каждая розетка, каждый отвод трубы будет на своем месте и не помешает в дальнейшем установить предметы бытовой техники. Пример эскиза кухни вы можете увидеть на картинке ниже.

Некоторые полагают, что прежде чем заказывать мебель на кухню, нужно купить предметы бытовой техники, а уж затем, ориентируясь на их размеры делать чертеж будущего гарнитура. Нельзя сказать, что это неправильный подход, скорее неудобный и дорогой.

1. Во-первых, чтобы купить всю технику сразу, нужно сразу много денег, а еще потом, почти сразу оплачивать кухонную мебель.
2. Во-вторых, купленную технику нужно будет где-то хранить, пока будет сформирован интерьер кухни, а это может занять несколько месяцев.
3. В-третьих, даже если вы купите технику заранее, это также не дает гарантий, что мебельщики, которые будут делать гарнитур, не просчитаются где-нибудь в размерах.

В общем, специалисты говорят так, присмотрите сначала модель встраиваемой посудомоечной машины в торговой точке, измерьте ее точные размеры, также поступите и с остальной встраиваемой и не встраиваемой техникой. Далее все размеры вместе с эскизом передайте мебельщикам, если они где-то просчитаются, то этот недостаток можно будет попытаться исправить покупкой менее габаритной техники. В отношении встраиваемой посудомоечной машины делайте расчеты так.

• Например, встраиваемая посудомоечная машина имеет размеры ШхВхГ 450х820х550 мм.
• Вы должны будете отделить место под шкаф, в который будет производиться монтаж, с учетом толщины материала.
• Также нужно оставить зазор между стенками посудомойки и стенками шкафа минимум 5 мм.

В итоге, например, толщина материала составляет в совокупности (с двух сторон) 20 мм, плюс 5 мм зазор (с двух сторон), значит, прибавляем к ширине 450+30=480 мм – это окончательная ширина шкафа с посудомоечной машиной. По высоте зазор оставляем только сверху, но учитываем высоту ножек. То есть высота ножек 60 мм, прибавляем совокупную толщину материала 20 мм и зазор 5 мм, получаем 820+60+20+5=905 мм – минимальная высота шкафа с посудомоечной машиной.

Рассчитывая глубину посудомоечной машины, необходимо оставить место для шлангов и электрического провода, где-то 80-100 мм, задней стенки у шкафа может не быть, поэтому толщину материала включать в расчет не нужно. Получаем 550 мм+100 мм=650 мм. В итоге размеры шкафа со встроенной посудомоечной машиной будут минимум ШхВхГ 480х905х650 мм. Успешное подключение и установка «посудомойки» целиком и полностью зависит от того насколько правильно вы все рассчитаете.

Готовим инструменты и комплектующие

Перед подключением посудомоечной машины своими руками, необходимо подготовить инструменты и комплектующие. Состав этих инструментов и комплектующих будет зависеть от особенностей кухонного гарнитура, удаления коммуникаций и прочих факторов. Лучше всего подбирать все что нужно, непосредственно перед установкой «посудомойки», когда есть четкий план, готовый эскиз и частично сформированный интерьер. Примерно могут потребоваться следующие инструменты:

1. небольшой разводной ключ;
2. плоская и крестовая отвертки;
3. рулетка (лучше лазерная);
4. плоскогубцы;
5. перфоратор;
6. шуруповерт;
7. зубило.

Как видите список небольшой. Действительно для установки «посудомойки» особых инструментов не нужно, а вот комплектующих может понадобиться довольно много.

• Европейские розетки.
• Подрозетники.
• Медный двухмиллиметровый кабель с тремя жилами.
• Тройник для металлопластиковой водопроводной трубы.
• Фумка типа «Тангит».
• Кран на заливной шланг.
• Дифавтомат.
• Комплект резиновых прокладок.
• Сифон с как минимум двумя выходами для сливных шлангов.
• Комплект пластиковых хомутов.

Розетки, дифавтомат и провод потребуется в том случае, если вы будете готовить электрические коммуникации для кухонных приборов. Розетки берите как можно более качественные, с защитой от влаги. О том как выбрать правильную розетку читайте в статье Как выбрать и провести розетку для стиральной машины. Хотя в данном тексте речь идет о розетках для стиральных машин, особенности выбора розетки для посудомоечных машин абсолютно идентичны.
