Видеонаблюдение для дома и дачи: как учесть все нюансы и поставить камеру наилучшим образом

Содержание проекта системы видеонаблюдения

Комплектация проектно-сметной документации может быть разнообразна, но основными должны быть следующие разделы.

Титульный лист, где указаны данные об объекте, заказчике и исполнителе.

Ведомость проекта – план, где указываются все пункты составляющие документацию.

Пояснительная записка, где дается подробное описание объекта, перечень и технические характеристики оборудования, объяснение, почему именно это оборудование выбрано и будет установлено в соответствующих точках объекта.

Комплект схем и чертежей, указывающих точки монтажа камер и размещения записывающего устройства. Схемы разводки передающих кабелей и подводки кабелей питания.

Кабельный журнал – в нем указывается длинна и сечение кабелей, используемых для прокладки в сетях.

Спецификация – таблица, где указывается тип, маркировка и количество используемых материалов и устройств.

Основные элементы системы видеонаблюдения, сопутствующие детали и инструменты

Если все необходимые составляющие системы под рукой, то смонтировать её не слишком сложно, однако, как и в любом другом деле, здесь присутствуют некоторые нюансы, обойти вниманием которые нельзя. Для начала следует разобраться, что потребуется для работы:

• регистратор с пультом управления, мышкой и блоком питания;
• сама видеокамера (в нашем случае их две – уличная и для помещения) с бесперебойным питанием;
• жёсткий диск (такой, какой устанавливается в системный блок персонального компьютера);
• коннекторы и соединительные провода;
• отвёртки, бокорезы.

Оборудование и инструмент, который необходим для монтажа системы видеонаблюдения

Статья по теме:

Какие документы и разрешения необходимы для установки камер?

На сегодняшний день законодательство не включает работы по установке оборудования для видеонаблюдения в перечень видов деятельности, подлежащих лицензированию. Однако, в ряде случаев монтаж техники требует согласования и получения разрешения в государственных органах. В частности, Правительством Санкт-Петербурга с целью сохранения архитектурного убранства города было принято постановление, которое обязывает жителей многоквартирных домов перед установкой камер на фасадах зданий получать соответствующее разрешение Комитета по градостроительству и архитектуре.

Также стоит помнить, что в России запрещен сбор сведений о частной жизни граждан без их разрешения. Поэтому в местах, где устанавливаются видеокамеры, размещают объявления, которые информируют о том, что на территории проводится съемка.

Требования к охранному видеонаблюдению

Чтобы понять, из чего должна состоять система видеонаблюдения за частным домом или коттеджем, надо определиться с тем, чего вы от нее ожидаете. То есть, надо определить задачи, которые видеоконтроль должен выполнять. Для этого ответьте на вопросы:

• Что надо отслеживать:
  • подходы к дому (окна, двери);
  • внутренняя территория (вся или какие-то объекты);
  • подходы к территории (только входы или весь периметр, может требуется захватить часть прохода по улице);
• С какого расстояния различать, что за человек (степень опознавания и расстояние, с какого должны узнать).
• Необходимость вести запись. Тогда нужен жесткий диск. Его объем зависит от «желаемой глубины архива» и того, по какому принципу начинается запись:
  • по движению;
  • постоянно.
• Ночная съемка: нужна или нет.
• Возможность просматривать картинку с камеры через интернет с телефона.
• Надо ли просматривать изображение с камер на телевизоре.

Исходя из этих требований, подбирают состав видеонаблюдения для частного дома. Первое, с чем надо определиться — это с объектами наблюдения. То есть, надо знать, что вы хотите держать под контролем. Соответственно, определить места установки камер, их количество. Для этого понадобится план участка, на котором нарисуйте камеры и те объекты, которые они будут контролировать. Чаще всего это камера напротив входа в дом, в гараж и на участок. Одну ставят еще в гараже. По необходимости добавляют по углам участка или в ключевых точках.

Монтаж и настройка видеокамер

Во время установки всей системы видеонаблюдения еще потребуется маршрутизатор. И тут вам не обойтись без специального программного обеспечения (ПО). Его нужно установить на компьютер, который в системе видеонаблюдения играет важную роль. Такое ПО идет в комплекте. При установке и запуске этой программы нужно будет заняться настройкой камеры, и это надо сделать правильно.

Если есть необходимость установить несколько камер видеонаблюдения, нужно будет потрудиться, так как это дело не требует спешки, и все надо делать внимательно и терпеливо, то есть все настраиваемые операции для каждой камеры придется проводить по нескольку раз. Все эти действия необходимы для того, чтобы сгруппировать несколько картинок в единую большую картину (как пазлы). В этом настроечном деле неизменным помощником может быть портативный монитор или даже небольшой LCD телевизор с НЧ входом. Чтобы воспользоваться этими портативными видеомониторами, понадобится кабель с разъемами BNC-RG6, а также сам разъем, который используется вашим монитором. Удобство в том, что вы не бегаете туда-сюда и можете спокойно, «не отходя от кассы» грамотно настроить все, что вам необходимо (резкость, угол обзора и т.д.)

Но что если система видеонаблюдения уже смонтирована и изображение можно просмотреть только на основных мониторах? Как настроить камеры без лишней беготни? Тут вам без помощника не обойтись. Пусть он расположится у монитора с регистратором, а вы – у камеры, переговоры можно вести посредством мобильной связи. Такая корректировка дуэтом поможет настроить камеры так, как вам необходимо.

И вот камеры настроены. Однако это еще не все. Требуется настройка видеорегистратора. Как это сделать? Во-первых, нужно установить память (жесткие диски или SSD).

Затем можно приступить уже к основной настройке. Видеорегистраторы сами по себе ничем особо не отличаются друг от друга, какими бы навороченными они не были. Но это касается только меню. Поэтому на примере простой модели будет не сложно объяснить, как эта настройка происходит. Будем это делать при помощи ПК. Компьютер в этом случае можно считать довольно удобным устройством, которое используется для управления всей системой. Как водится, при входе в главное меню, вам придется ввести логин и пароль (эти данные предоставлены в документах изделия). После того как вы вошли в меню, вы увидите, что оно имеет шесть разделов. Будет уместным их рассмотреть.

Опция «Поиск» поможет вам зайти в архив, где вы найдете и сможете просмотреть интересующие вас видеоролики. Просто укажите дату, время и камеру, которая снимала нужный вам эпизод. С помощью вкладки «конфигурация» вы сможете управлять всей системой видеонаблюдения. А вот «управление» предназначено, соответственно, для управления памятью регистратора.

С помощью опции «настройка» вы сможете установить поворотные камеры и дисплей монитора. Функция «система» предназначена для отслеживания всех действий в самой системе. Самым главным разделом считается «автофункция», он способствует необходимой перезагрузке устройства регистратора. Это необходимо для его нормального функционирования.

И вот настал тот час, когда логично перейти к продукту нашей современной эпохи – IP-камерам.

Все цифровое оборудование удобно для использования, информативно и многофункционально.

Как правильно организовать?

Организовать своими силами видеонаблюдение в загородном доме – довольно сложная задача, однако, вполне выполнимая. Разумеется, придется потратить немало времени, но ради обеспечения безопасности своего имущества можно постараться. Прежде всего, нужно определиться с количеством зон наблюдения. Другими словами, решить, какая часть придомовой территории должна подпадать под видеонаблюдение. В зависимости от размеров зоны может использоваться одна или несколько IP-камер.

Если нужно следить не только за домом, но и прилегающей территорией, то лучше всего устанавливать камеры на углах зданий. Среди обязательных мест, которые должны подпадать под наблюдение, можно выделить вход в дом, гараж, а также другие места, откуда можно проникнуть в жилище. Вторым этапом будет выбор места для монтажа камеры. В процессе обустройства можно ограничиться монтажом только одной камеры на территории, если она сможет охватывать все зоны, откуда злоумышленники смогут попасть в дом.

Если нужно просто контролировать периметр, то идеальным решением станут камеры с минимальным углом обзора. Они стоят достаточно дешево, но при этом позволят видеть все, что происходит перед домом

При установке обязательно нужно принимать во внимание расположение столбов, деревьев и других объектов, которые могут мешать обзору

Доступ со смартфона

Какое же видеонаблюдение онлайн через интернет без доступа со смартфона? Теперь я вам покажу, как со своего смартфона вы можете смотреть картинку с ваших камер. Покажу на примере смартфона под управлением Android. Для iPhone установка и настройка ПО я думаю будет аналогичной.

Для начала нужно установить бесплатную программу «Novicloud» из магазина Play. Для этого со своего смарфона зайдите в Google Play Market и введите в строке поиска название приложения – “novicloud”

Нажмите кнопку “Установить” и дождитесь окончания загрузки

После установки значок приложения появится на рабочем столе. Запускаем его

В разделе «Личный кабинет» вводим наш логин и пароль, которые мы зарегистрировали в облачном сервисе NoviCloud (см. раздел: )

В разделе «Список устройств» жмем «Добавить»

Вводим данные нашего регистратора – произвольное имя, Cloud ID, логин и пароль (заданные в настройках регистратора) и количество используемых каналов регистратора

Добавится новое устройство. Нажмите на строку из списка устройств

Вуаля! Откроется окно видеотрансляции. Нажатие на «+» открывает другие каналы (камеры) которые вы выберете

Теперь мы можем просмотреть картинку с наших камер в любой точке земного шара, имея только смартфон с подключенным интернетом.

Особенности монтажа уличной системы видеонаблюдения.

До начала установки аппаратуры видеофиксации следует произвести оценку обстановки, определиться с местом расположения аппаратуры и проложить линию прохождения кабелей. Для этих целей лучше всего подойдет комбинированный кабель. Он подключается к источнику электрического питания и видеорегистратору для передачи получаемого сигнала.

Одной из рекомендаций профессионалов станет помещение всей линии кабелей в короб из ПВХ. Места выхода кабелей наружу будут спрятаны в кабель каналы. В них посредством перфоратора просверливаются отверстия нужного диаметра.

Подключение видеокамер необходимо осуществлять с четким соблюдением инструктивных указаний и полярности их соединения.

Проверить работоспособность установленной системы и настройки главных параметров всей аппаратуры возможно выполнить перед финальным закреплением всего оборудования. Блок питания соединяется с электрической сетью. Напряжение в 12 вольт передается камерам посредством сетевого кабеля.

При монтаже видеозаписывающего устройства необходимо надежно закрепить кронштейн, выполняющий функцию держателя и поместить в него телеобъектив. При выборе поворотного механизма, следует определить зону обзора и зафиксировать устройство в нужном положении. Установка видеокамер должна производиться в тех местах, где их будет весьма трудно повредить и доступ к ним будет ограничен.

Как выбрать?

Специалисты давно уже пришли к выводу, что просто поставить видеокамеру и «подключить ее как-нибудь к чему-нибудь» – не самый рациональный шаг. Оптимальное решение — комплексные системы видеонаблюдения, работа частей которых согласована уже на этапе проектирования. Кроме того, готовые наборы получаются дешевле, а установить их проще. Приличный комплект для видеоконтроля всегда содержит:

• видеорегистраторы с 3 и более входами;
• требуемое число камер;
• системы питания и разветвители для них;
• соединяющие кабеля;
• крепеж;
• пульты управления.

Вопреки распространенному мнению, жесткий диск необязателен. Но очень желателен — никакие карты памяти не заменят его на 100%. Большинство производителей вместе с регистраторами поставляет кабель HDMI, AV. А вот кабель VGA потребуется покупать дополнительно.

Когда выбраны рекордеры, кабели и видеорегистраторы, приходит время заняться камерами. Их подбирают отдельно для дачного домика и для улицы. Те, что устанавливаются снаружи, должны быть спроектированы с учетом антивандальных свойств. Объектив должен иметь особое покрытие, гасящее солнечные блики. Очень важна устойчивость к низким температурам.

Разрешение подбирают сообразно тому, какая стоит задача. Если нужно предельно четкое изображение, выбирают цифровые системы HD-SDI. Они собирают картинку с разрешением 1920х1080. Лучшие аналоговые камеры демонстрируют столь же качественное изображение. А вот массовое аналоговое оборудование дает картинку до 1000 телевизионных линий (зато стоит дешево).

Большое значение имеет угол обзора. Причем всегда надо помнить, что он прямо пропорционален охватываемому пространству и обратно пропорционален детализации. Чтобы максимально точно контролировать пространство, применяют камеры с опцией поворота. Внутри комнат можно смело ставить широкоугольные наблюдательные системы. Кроме того, на даче, в доме и за его пределами актуальны камеры с инфракрасной подсветкой.

Благодаря ей можно будет вести наблюдение без дополнительного освещения. Специалисты рекомендуют использовать купольные системы, внешне похожие на обстановку в помещении. Они гораздо эффективнее в борьбе против грабителей. Что касается рекордеров, то для них критично:

• число видеовходов;
• число каналов для получения звука;
• возможность записи;
• качество фиксируемых изображений;
• емкость запоминающего устройства.

На дачах предпочтительны опции записи при срабатывании датчика движения или при иной тревожной ситуации. Сплошная фиксация изображений очень дорога и сложна. И даже если она реализована, и есть необходимый массив носителей информации, — знакомство со всем видеоматериалом будет утомительно. Если придется снимать на большом расстоянии, нужно выбирать рекордеры с наибольшим разрешением. Минимальная емкость жесткого диска составляет 0,5 Тб.

Но такой емкости хватает только для систем, записывающих информацию по тревоге. Непрерывная фиксация нормально работает лишь при вместимости накопителей в 10 раз больше (и это минимальный показатель). Готовые комплекты могут иметь соединительные кабеля различных видов. Рекомендуется заранее ознакомиться с их описанием и выбрать подходящие варианты

Конечно, следует уделить внимание и репутации производителя, и отзывам на независимых ресурсах

Обсуждаем возврат долгов

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>class=»zakon»>

Существует масса разновидностей систем видеонаблюдения: недорогие, которые можно  собрать своими руками и серьёзные — при монтаже которых без специалистов не обойтись.

На даче, если она не представляет собой неприступный «Форт Нокс», усложнять систему ни к чему.

Распространение получили специальные комплекты видеонаблюдения для дачи. В их состав входят проводные камеры с видеорегистратором, который записывает изображение на жёсткий диск.

Картинка передаётся через интернет на удалённый компьютер, и просматриваться в «прямом эфире». Работа с архивом записей реализуется во всех моделях регистраторов.

Беспроводное видеонаблюдение для дачи

К беспроводным системам видеонаблюдения относятся GSM-камеры, которые несут на борту GSM модуль с СИМ-картой от оператора сотовой связи

Работают автономно в любом месте, в присутствии стабильного сигнала, что важно в удалённых от города местах: на даче, в гараже, коттедже

Для профессионального применения продаются отдельные устройства — рекордеры с GSM-модулем, к которым подключаются проводные или беспроводные камеры. Такой аппарат размещается в помещении дачного дома, а камеры устанавливаются по периметру ограждения.

К беспроводным устройствам относятся и Wi-Fi камеры. По скоростному радиоканалу они соединяются с роутером, который обеспечивает передачу видео в сеть Интернет или на персональный компьютер для последующей записи при условии, что на даче имеется подключение к сети Интернет.

Камеры, которые не используют дополнительные устройства для трансляции изображения в сеть, называют IP-камерами. Такое устройство подключается к модему и транслирует в Интернет «живое» изображение.

Для присоединения к сети нескольких IP-камер устанавливают свитч (или говоря проще «разветвитель сети») — недорогое устройство с определённым количеством входов. Разумеется, чтобы реализовать такое видеонаблюдение на даче, надо знать, что без «быстрого» Интернета эти камеры работать не будут.

Любая IP-камера имеет собственный интернет-адрес. Благодаря этому, ее, возможно, отыскать из тысяч других в интернете, где бы она не находилась, хоть на даче, пляже или на улице. Для этого надо в браузере или специальной программе ввести IP-адрес устройства, чтобы иметь возможность просмотра того, что находится перед объективом.

В сети находятся тысячи «живых» трансляций из популярных и интересных мест на планете: рестораны, пляжи и аттракционы, аэропорты и дорожная сеть, животные в естественных условиях и домашние любимцы. Отдельные люди показывают себя и то, что их окружает.

Разумеется, и для обеспечения охраны дома или офиса, гаража или дачи  видеонаблюдение через интернет подходят по всем параметрам.

Видеонаблюдение для дачи своими руками

Для ее реализации на примере легкодоступных компонентов попробуем собрать два варианта бюджетной системы, которые установим на дачном участке. Вариант первый – реализуем  GSM видеонаблюдение на даче

• В ближайшем крупном салоне сотовой связи за 1700 рублей покупаем мобильную GSM-камеру у одного популярного и крупного оператора. Выглядит устройство необычно, словно игрушечное НЛО – однако, возможности у него приличные.
• В камеру поставили слот для СИМ-карты, к которой оператор подключил эксклюзивный тарифный план (его возможно сменить по своему усмотрению). Устройство имеет на борту аккумулятор и зарядное устройство в комплекте.
• Настроить его получится при подключении к компьютеру, а базовые функции программируются через СМС. Прописываем в меню номера телефонов, на которые камера будет отправлять ММС и тревожные сообщения.
• Заряжаем её и после окончания процесса зарядки крепим на стене в гостиной, повернув таким образом, чтобы в объектив попала максимальная часть помещения – включая входную дверь и окна.
• Включаем камеру и проверяем её работоспособность, перемещаясь из двери к центру комнаты.
• Через некоторое время телефон сообщает о приёме ММС-сообщения.
• Открываем его, и видим своё лицо, которое наш гаджет запечатлел в ответственный момент.

Способы получения изображения

Видеонаблюдение для дачи не является самодостаточной системой безопасности. Одной из основных функций, определяющей её эффективность, является оперативность информирования владельца о возникновении чрезвычайной ситуации. Таким образом, вопросы передачи сообщений и удаленного доступа являются наиболее приоритетными.

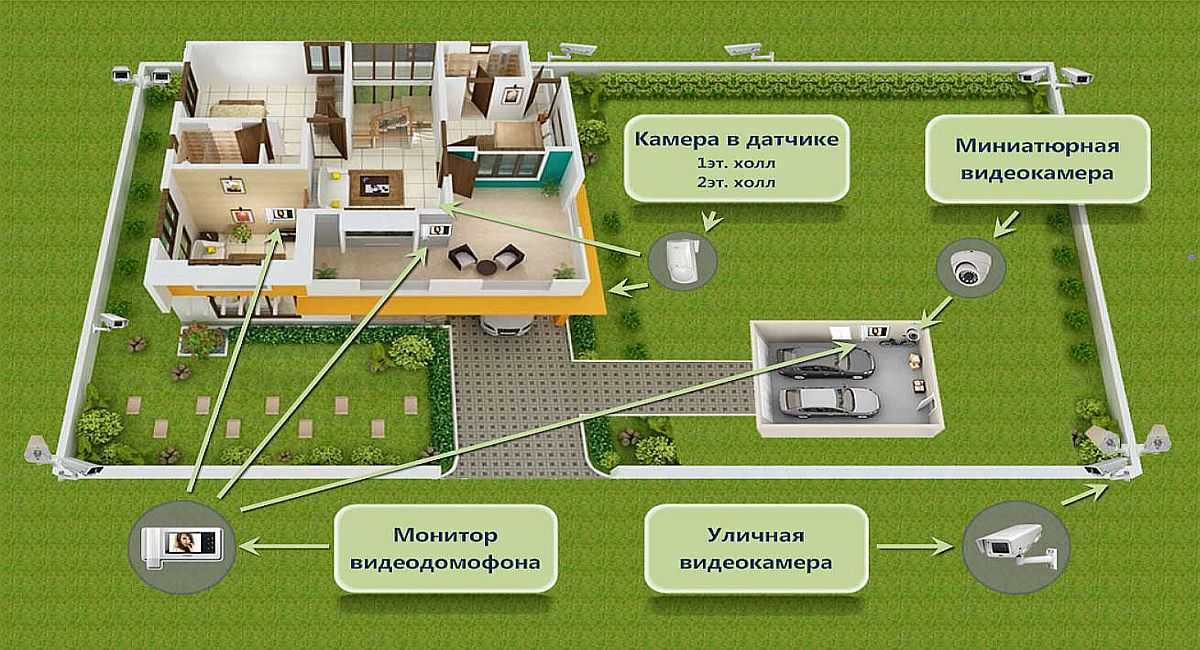

Предположительное комплектация системы видеонаблюдения для дачи ФОТО: securecam.ru

Через интернет

Наличие интернета предоставляю чрезвычайно широкие возможности удаленного контроля системы видеонаблюдения. Внешнее управление может быть реализовано следующими способами:

Связь с одной IP камерой напрямую или через ddns сервис. Настройка происходит следующим образом:

1. Камера подключается к ПК к через USB соединение. В окне любого браузера вводится её ip-адрес (указан на коробке или на самой камере);
2. В настройках камеры найти поле ip-адрес и изменить значение на адрес, полученный от провайдера (белый ip-адрес стоит довольно дорого) или от одного из DDNS сервисов (специальные сайты, которые можно получить доступ бесплатно или за небольшую плату);
3. Обязательно необходимо изменить заводские настройки логина и пароля.
4. Теперь со смартфона или ПК можно зайти на IP видеокамеру, указав в адресной строке браузера её ip-адрес.

Рабочий интерфейс DDNS сервиса — страница регистрации камеры ФОТО: markevich.by

Связь через облачный сервис. Многие производители оборудования для систем видеонаблюдения создают собственные облачные сервисы. Какие ресурсы предназначены для автоматического подключения IP камер и используется как виртуальные видеорегистраторы, предоставляя возможность пользователю получать удаленный контроль и хранить видео данные. Как правило,  облачные сервисы производителя бесплатные, но предоставляют минимум функциональных возможностей.

Рабочий интерфейс облачного сервиса системы видеонаблюдения ФОТО: habr.com

Через GSM модем

В большинстве случаев интернет провайдер не имеет технической возможности для предоставления услуг владельцем дач. Или прокладка кабеля и подключение стоит очень дорого. Выходом из сложившейся ситуации является использование сотовой связи. Специальные GSM-модемы подключаются к видеорегистратору или роутеру. Однако, при этом только предоставляют канал сотовой связи. Оборудование нужно настроить следующим образом:

1. Если ip-видеокамер несколько, то для работы с ними необходимо произвести проброс портов. Это действие заключается в присвоении каждой камере уникального, статичного локального IP-адреса. Выполняется через службу (подпрограмму) DHCP.
2. Ip-адрес роутера настраивается аналогично, как было описано выше, через выделенный IP адрес или DDNS сервис.

Управление системой видеонаблюдения через смартфон ФОТО: tulskaya.flado.ru

Первые шаги при подключении нового регистратора

Перед тем, как приступить к коммутации видеокамер, следует подготовить к работе регистратор. Для этого нужно снять верхнюю крышку, открутив 4 фиксирующих винта. Под ней окажется свободное пространство с прорезями – они служат для того, чтобы можно было закрепить жёсткий диск. Подключение производится при помощи двух проводов с коннекторами, один из которых отвечает за передачу информации, а второй подаёт питание на винчестер. Перепутать их невозможно. Дело в том, что коннекторы разные и подходят лишь к нужному гнезду жёсткого диска.

Винчестер подключается при помощи двух проводов

Подводя итог

В заключение хочу добавить, что монтаж системы видеофиксации не является панацеей. Слежение будет работать эффективно только в случае её взаимодействия с другими средствами, типа датчиков движения, сигнализации. Но в любой спорной ситуации подобные камеры всегда помогут. Главное – это правильное подключение и настройка записи в постоянном циклическом режиме. Если же говорить о памяти, то винчестера на 500 Гб будет достаточно для сохранения недельного периода записей в самом высоком разрешении.

Надеюсь, что моя статья будет полезна тем, кто только задумывается об устройстве системы видеонаблюдения у себя на участке и придомовой территории. С любыми вопросами по теме вы можете обратиться через комментарии, расположенные ниже этой статьи. Там же попрошу выразить своё мнение о том, насколько доходчиво я объяснил алгоритм выполнения работ

Спасибо за внимание
