Принцип работы солнечной батареи: как устроена панель

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема подключении теплового коллектора

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

Летний вариант для горячего водоснабжения
Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

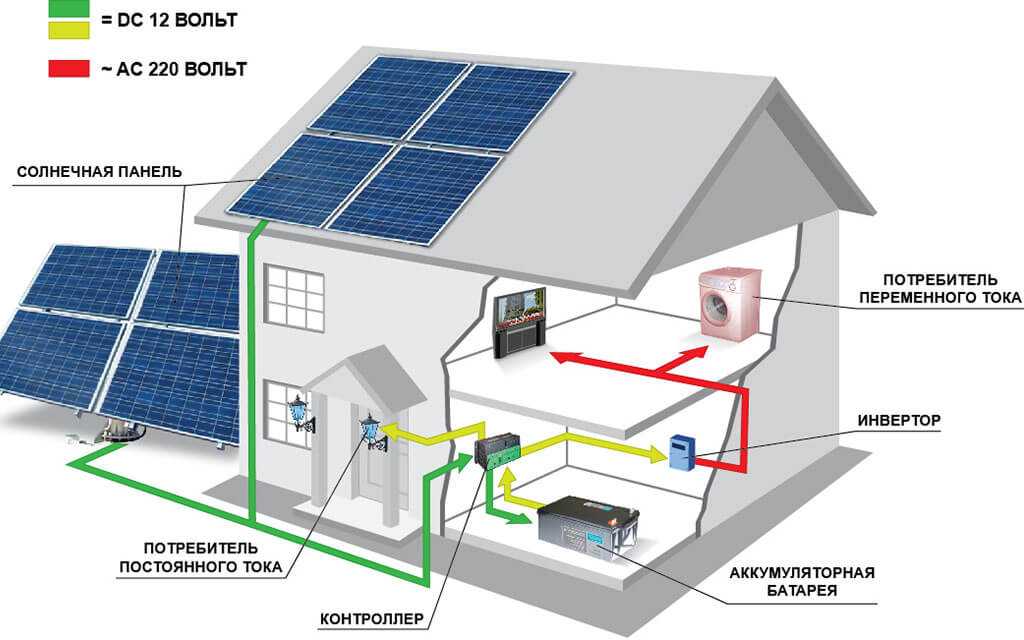

Схема подключения солнечной батареи

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Плюсы

Рассматривая излучения от солнца, как источник энергии, необходимо отметить, что эта энергия бесконечна. Это представляет собой большой плюс, потому, что все доселе известные доселе источники энергетики, являются ущербными для нашей планеты. По некоторым данным Национальной американской исследовательской академии, «Звезда по имени Солнце» будет способна согревать Землю еще примерно еще 6,5 миллиардов лет, до тех пор, пока не взорвется.

Повсеместность. Запас солнечной энергетики, весьма огромен. Каждый день наша планета облучается около 120 тысячами тераваттами света самой большой звезды. А это, на секундочку, в 20 тысяч раз больше энергии, чем весь мир способен потреблять ежедневно.
Стабильность. Энергетику солнца нельзя перерасходовать, она стабильна во все времена. И сейчас и для будущих поколений Солнце будет светить.
Доступность. Энергию из солнечных лучей можно собирать и использовать каждый летний (и даже зимний ) день, по всей поверхности Земли. Например, Германия, на сегодняшний день, является наиболее использующей солнечную энергию страной в мире, и имеет прекрасный запас именно солнечной энергетики.
Безопасность для окружающей среды. Экологическая чистота, принципиальный фактор в добывании энергии для человеческих нужд. Сравнивая затраты и воздействия на природу традиционных способов получения энергии, с получением энергии от Солнца, можно убедиться в небольшом воздействии на природу и атмосферу от производств, перевозки и установки солнечных батарей. Это бесспорно важнейшее мероприятие в направлении борьбы с глобальным потеплением.
Отсутствие шумов. Из — за отсутствия движущихся узлов на самом ресурсе, выработка энергии происходит тихо.
Выгода. Применение отдельного источника электроэнергии в частном доме, весьма экономично. Принципиально, что обслуживание панелей сводится к минимальным затратам, в году несколько раз следует очищать панели от загрязнений. Гарантия от производителя растягивается на 20 — 25 лет.

Сферы деятельности

Применение солнечной энергетики охватывает многие отрасли. При достаточной удаленности от централизованной электростанции потребность в автономных установках очень велика.

Солнечные батареи используют для опреснения воды в Африке, также для поставки электроэнергии на спутниковые станции. Не случайно солнечную энергетику окрестили «народной» она легко вошла процесс электроснабжения дома. Такая электроэнергия потребляет в сырье, как и фотоэлементы луча, так и его теплопроводность.

Новые технологии

Каждый год технически усовершенствуется процесс изготовления электрических батарей. На стадии постройки сооружения, в строительные материалы внедряются инновационные тонкопленочные панели. Японские производители Sharp, являясь несомненным лидером в изготовлении солнечных панелей, не так давно выпустили в широкое потребление прозрачные накопители с фотоэлементами для остекления оконных проемов. Результаты нынешних исследований в квантовой физике и инновациях подразумевают усовершенствование продуктивности солнечных панелей в три раза.

Солнечные панели – из истории создания

Идея преобразования бесплатных солнечных лучей в энергию, которая будет работать на благо человека, будоражила людей давно. Так сложилось, что первым решением исторически стали солнечные термальные электростанции или солнечные коллекторы, которые принципиально отличатся от солнечных батарей (о принципе действия коллекторов коротко расскажем ниже). Солнечные же панели стали по факту второй и достаточно удачной попыткой человечества преобразовать энергию солнца в другой вид энергии, которая может использоваться для электроснабжения разного рода жилых, нежилых и хозяйственных обьектов.

И хотя солнечной энергетике не так много лет, ее развитию предшествовал целый ряд открытий и разработок. Но настоящий прорыв в направлении использования энергии света случился в середине 19 века, когда французский ученый Александр Эдмон Беккерель открыл явление фотоэлектрического эффекта. В 1873 году английский инженер-электрик Уиллоуби Смит обнаружил эффект фотопроводимости в селене, а несколькими годами спустя американец Чарльз Фриттс сконструировал первый фотоэлемент, состоящий из тонкого слоя селена, расположенного между пластинками золота и меди, и имевший эффективность всего 1%.

В 1987 году Генрих Герц открыл внешний фотоэффект, а в 1889 году русский Александр Столетов, в экспериментальной установке которого потек электрический ток, рожденный световыми лучами, описал закономерности фотоэффекта. Позднее к этому «приложил руку» и Альберт Эйнштейн. В начале 20 века он объяснил фотоэлектрический эффект на основе квантовой теории, за что впоследствии даже получил Нобелевскую премию. А первые прототипы солнечных панелей были созданы итальянским фотохимиком Джакомо Луиджи Чамичаном. В дальнейшем научные изыскания в области полупроводников привели к синтезированию кремниевых фотоэлементов с КПД 4%. Эта инновация была сделана в 1954 году в лаборатории компании «Bell Telephone». Позднее их эффективность увеличили до 15%, и солнечные батареи были впервые использованы в сельской местности и отдаленных городах как источник питания для системы телефонной связи, где они успешно использовались на протяжении многих лет. Еще через несколько лет в космос были запущены спутники с использованием солнечных батарей. Впоследствии были разработаны и созданы фотоэлементы на основе других полупроводников.

Типы СБ

Принцип работы солнечной батареи. (Для увеличения нажмите)Сегодня насчитывается более десяти видов солнечных устройств, которые используются в той или иной отрасли. Каждый вид имеет свои характеристики и эксплуатационные особенности.

Принцип работы кремниевых солнечных батарей: на кремниевую (кремниево-водородную) панель попадает солнечный свет. В свою очередь, материал пластины изменяет направление орбит электронов, после чего преобразователи дают электрический ток.

Эти устройства можно условно поделить на четыре вида. Ниже рассмотрим их подробнее.

Монокристаллические пластины

Монокристаллическая СБОтличие этих преобразователей в том, что светочувствительные ячейки направлены только в одну сторону.

Это дает возможность получать самый высокий КПД — до 26%. Но при этом панель должна все время быть направлена на источник света (Солнце), иначе мощность отдачи существенно снижается.

Другими словами, такая панель хороша только в солнечную погоду. Вечером и в пасмурный день такой вид панелей дает немного энергии. Такая батарея станет оптимальной для южных районов нашей страны.

Поликристаллические солнечные панели

Поликристаллическая СБПластины солнечных панелей содержат кристаллы кремния, которые направлены в разные стороны, что дает относительно низкий КПД (16-18%).

Однако главным преимуществом этого вида солнечных панелей — в отличной эффективности при плохом и рассеянном свете. Такая батарея все равно будет питать аккумуляторы в пасмурную погоду.

Аморфные панели

Аморфная СБАморфные пластины получают путем напыления кремния и примесей в вакууме. Слой кремния наносится на прочный слой специальной фольги. КПД подобных устройств достаточно низкий, не более 8-9%.

Низкая «отдача» объясняется тем, что под действием солнечных лучей тонкий слой кремния выгорает.

Практика показывает, что после двух-трех месяцев активной эксплуатации аморфной солнечной панели эффективность падает на 12-16%, в зависимости от производителя. Срок службы таких панелей не более трех лет.

Преимущество их в низкой стоимости и возможности преобразовывать энергию даже в дождливую погоду и туман.

Гибридные солнечные панели

Гибридные СБОсобенность таких блоков в том, что в них объединены аморфный кремний и монокристаллы. По параметрам панели похожи на поликристаллические аналоги.

Особенность таких преобразователей в лучшем преобразовании солнечной энергии в условиях рассеянного света.

Полимерные батареи

Полимерная СБМногие пользователи считают, что это перспективная альтернатива сегодняшним панелям из кремния. Это пленка, состоящая из полимерного напыления, алюминиевых проводников и защитного слоя.

Особенность ее в том, что она легкая, удобно гнется, скручивается и не ломается. КПД такой батареи составляет всего 4-6%, однако низкая стоимость и удобное использование делает такой вид солнечной батареи очень популярной.

Совет специалистов: чтобы сэкономить время, нервы и деньги, покупайте солнечное оборудование в специализированных магазинах и на проверенных сайтах.

Солнечные батареи: терминология

В тематике «солнечной энергетики» достаточно много нюансов и путаницы. Часто новичкам разобраться во всех незнакомых терминах поначалу бывает трудно. Но без этого заниматься гелиоэнергетикой, приобретая себе оборудование для генерации “солнечного” тока, неразумно.

По незнанию можно не только выбрать неподходящую панель, но и попросту сжечь ее при подключении либо извлечь из нее слишком незначительный объем энергии.

Вначале следует разобраться в существующих разновидностях оборудования для гелиоэнергетики. Солнечные батареи и солнечные коллекторы – это два принципиально разных устройства. Оба они преобразуют энергию лучей солнца.

Однако в первом случае на выходе потребитель получает энергию электрическую, а во втором тепловую в виде нагретого теплоносителя, т.е. солнечные панели используют для отопления дома.

Максимум отдачи от солнечной панели можно будет получить, только зная, как она работает, из каких компонентов и узлов состоит и как все это правильно подключается

Второй нюанс – это понятие самого термина «солнечная батарея». Обычно под словом «батарея» понимается некое аккумулирующее электроэнергию устройство. Либо на ум приходит банальный отопительный радиатор. Однако в случае с гелиобатареями ситуация кардинально иная. Они ничего в себе не накапливают.

Солнечной панелью генерируется постоянный электроток. Чтобы преобразовать его в переменный (используемый в быту), в схеме должен присутствовать инвертор

Солнечные батареи предназначены исключительно для генерации электрического тока. Он, в свою очередь, накапливается для снабжения дома электричеством ночью, когда солнце опускается за горизонт, уже в присутствующих дополнительно в схеме энергообеспечения объекта аккумуляторах.

Батарея здесь подразумевается в контексте некой совокупности однотипных компонентов, собранных в нечто единое целое. Фактически это просто панель из нескольких одинаковых фотоэлементов.

Стоимость комплекта и срок окупаемости

Нельзя назвать точные сроки, за которые расходы на систему обеспечения электричеством окупятся. Есть много факторов, которые влияют на это. Но можно выделить несколько важных моментов и рассчитать ориентировочные показатели, которые подойдут в большинстве случаев и помогут оценить выгоду и решить, стоит делать подобную систему или нет:

Если дом не присоединен к централизованным коммуникациям, следует уточнить, в какую сумму обойдется подключение и оформление всей нужной документации. Расходы различаются по регионам и работам, которые надо провести энергоснабжающей организации, они могут составить от 50 до 500 тысяч рублей. По сути, система может окупить себя с первого дня или же на это потребуется пара лет.
Для бесперебойного обеспечения энергией, если подключения к сети нет, проще всего использовать генератор. С ним дом всегда будет с электричеством, даже если неделями стоит пасмурная погода

Он включается только при необходимости, что тоже важно. В таких случаях затраты окупаются в среднем за 5 лет.
Если есть центральная сеть, можно не ставить генератор и питаться от нее, когда вырабатываемой солнечными батареями энергии не хватает

Простое решение, которое позволяет уменьшить расходы на электричество, особенно летом, когда система может обеспечить полную автономность. В таких случаях средний срок окупаемости – 15 лет.

Включение в систему генератора делает ее сложнее, но предотвращает любые проблемы.

Что касается цены комплекта, средний набор из 4 модулей на 300 Вт и всего необходимого к ним стоит от 120 до 200 тысяч или больше, все зависит от производителя комплектующих. Этого достаточно для обеспечения электричеством дома площадью примерно 100 кв.м. Если строение больше или меньше, стоимость меняется, но сроки окупаемости обычно остаются примерно теми же.

Принцип работы солнечных батарей

Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.

Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

Непосредственно фотоэлементы / солнечная панель;
Инвертор, преобразовывающий постоянный ток в переменный;
Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

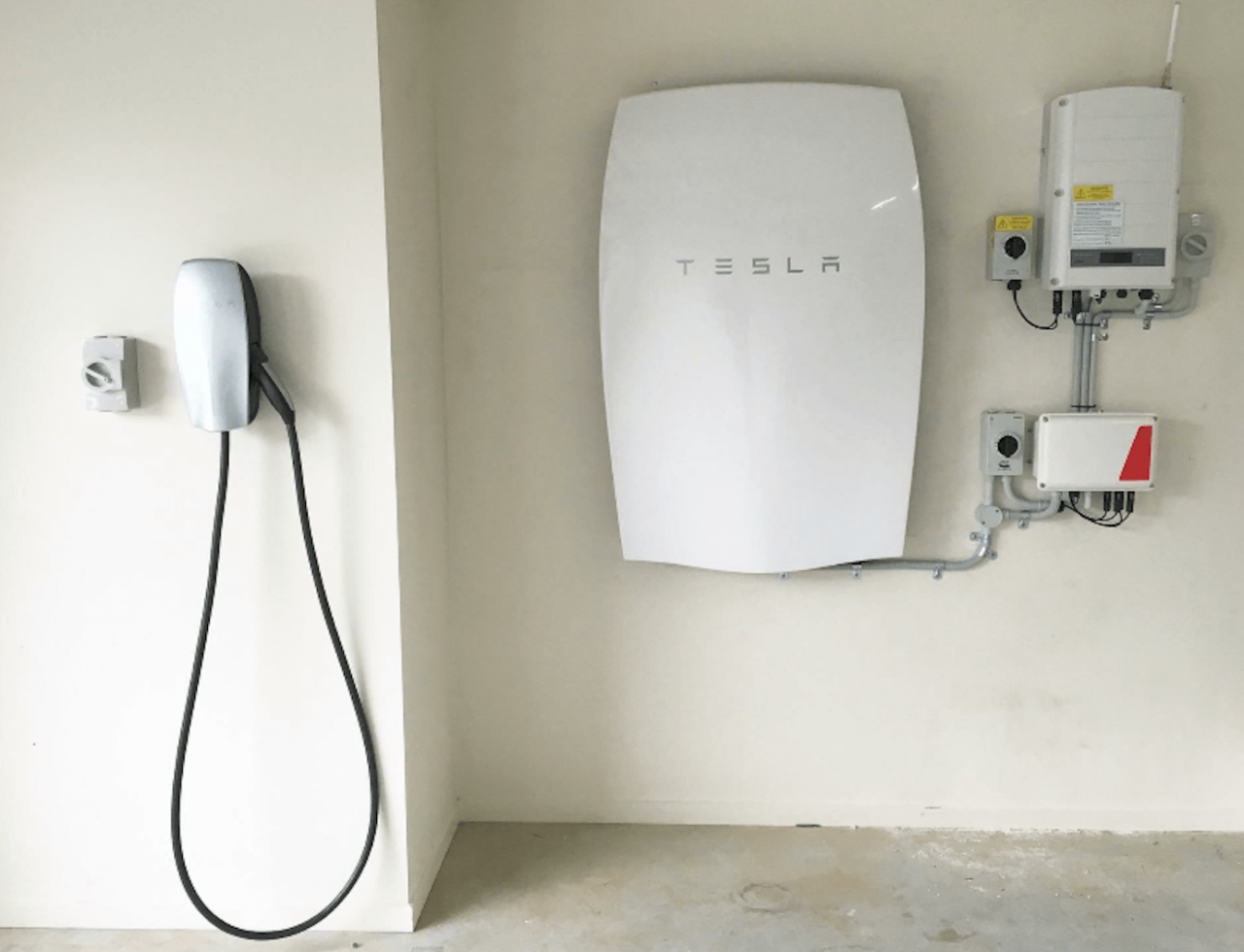

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Типы фотоэлектрических преобразователей

Классифицируют промышленные солнечные панели по их конструкционным особенностям и типу рабочего фотоэлектрического слоя.

Различают такие виды батарей по типу устройства:

гибкие панели;
жесткие модули.

Гибкие тонкопленочные панели постепенно занимают всё большую нишу на рынке благодаря своей монтажной универсальности, ведь установить их можно на большинстве поверхностей с разнообразными архитектурными формами.

Реальные характеристики солнечных панелей обычно ниже, чем указанные в инструкции. Поэтому перед их установкой дома желательно самому увидеть похожий реализованный проект

По типу рабочего фотоэлектрического слоя солнечные батареи разделяются на такие разновидности:

Кремниевые: монокристаллические, поликристаллические, аморфные.
Теллурий-кадмиевые.
На основе селенида индия- меди-галлия.
Полимерные.
Органические.
На основе арсенида галлия.
Комбинированные и многослойные.

Интерес для широкого потребителя представляют не все типы солнечных панелей, а только лишь первые два кристаллических подвида.

Хотя некоторые другие типы панелей и имеют большие КПД, но из-за высокой стоимости они не получили широкого распространения.

Кремниевые фотоэлектрические элементы довольно чувствительны к нагреву. Базовая температура для измерения электрогенерации составляет 25°C. При её повышении на один градус эффективность панелей снижается на 0,45-0,5%.

Далее будут подробно рассмотрены солнечные панели, которые представляют наибольший потребительский интерес.

Проект системы отопления на коллекторах

Прежде всего, мы подробно разберемся с различиями в строении и функционировании батарей и коллекторов.

Панель состоит из нескольких фотоэлементов, соединенных между собой на каркасе из непроводящих энергию материалов.

Фотоэлектрические преобразователи – достаточно сложные конструкции, представляющие собой своеобразный сэндвич из пластин с различными характеристиками и назначениями.

Кроме гелио модулей и специального крепежа, система состоит из таких элементов:

аккумуляторов, для хранения энергии;
контроллера, который будет следить за степенью зарядки в аккумуляторе;
инвертора – для преобразования постоянного тока в переменный.

Коллекторы бывают двух видов: вакуумные и плоские.

Вакуумные коллекторы состоят из полых стеклянных трубок, внутри которых расположены трубки меньшего диаметра, содержащие поглотитель энергии. Меньшие трубки соединены с теплоносителем. В свободном пространстве между ними находится вакуум, который сохраняет тепло.

Принцип работы солнечного коллектора

Плоские коллекторы состоят из рамы и армированного стекла с фотонопоглощающим слоем. Слой поглотителя подключен к трубкам с теплоносителем.

Обе эти системы состоят из контура для теплообмена и теплового аккумулятора (бак для жидкости).

Из бака вода поступает в отопительную систему при помощи насоса. Во избежание потерь тепла, бак должен быть хорошо утеплен.

Располагаться такие установки должны на южном скате кровли. Угол наклона должен быть 30–45 градусов. Если расположение дома или конструкция крыши не позволяют установить панели гелиосистемы на кровле, то можно установить их на специальных укрепленных каркасах или на стойках, закрепленных в стену.

Количество солнечной энергии, выделяемой в разное время года, сильно отличается. Величину коэффициента инсоляции для места вашего проживания можно найти по карте солнечной активности. Зная коэффициент инсоляции, вы сможете посчитать необходимое вам количество модулей.

Например, вы потребляете энергии 8 кВт/ч, инсоляция в среднем 2 кВт/ч. Мощность солнечной панели – 250 Вт (0,25 кВт). Произведем расчеты: 8 / 2 / 0,25 = 16 штук – именно такое количество панелей вам понадобится.
