Какие установки применяют для получения биогаза
Если установку планируется разместить вблизи фермы, то лучшим вариантом будет разборная конструкция, которую легко перевезти в другое место. Основной элемент установки – биореактор, в который заливается сырье и происходит процесс брожения. На крупных предприятиях используют цистерны объемом 50 кубических метров.

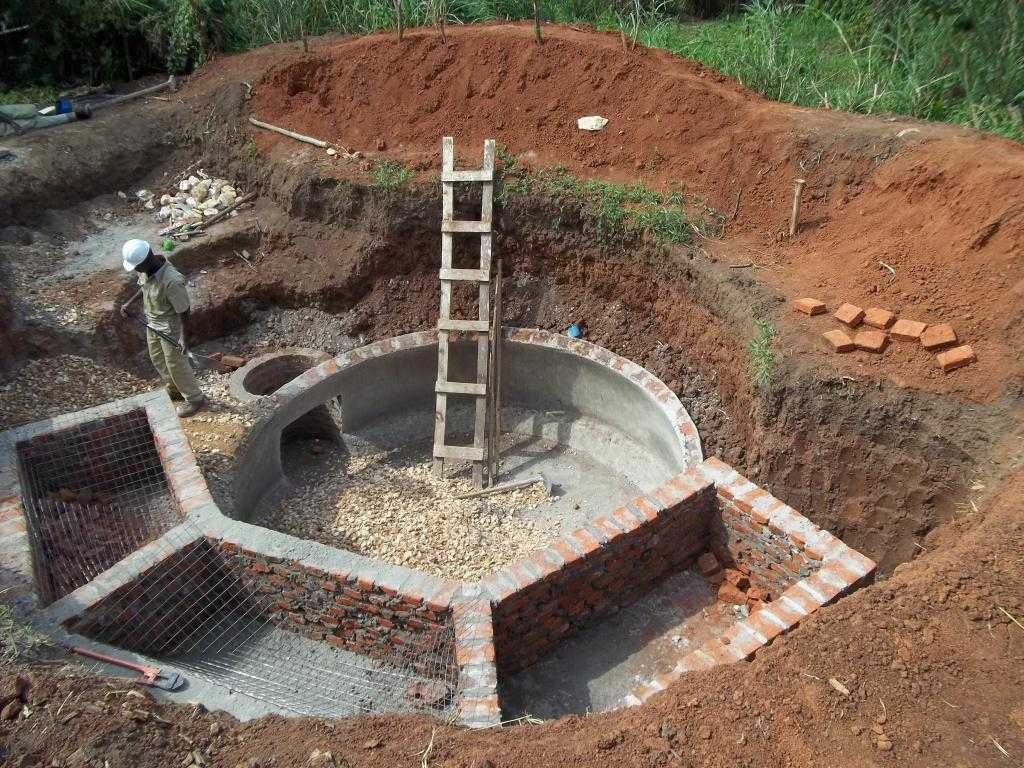

В частных хозяйствах строят подземные резервуары в качестве биореактора. Их выкладывают из кирпича в подготовленную яму и обмазывают цементом. Бетон повышает степень безопасности конструкции и препятствует попаданию воздуха. Объем зависит от того, сколько сырья в день получают с домашних животных.

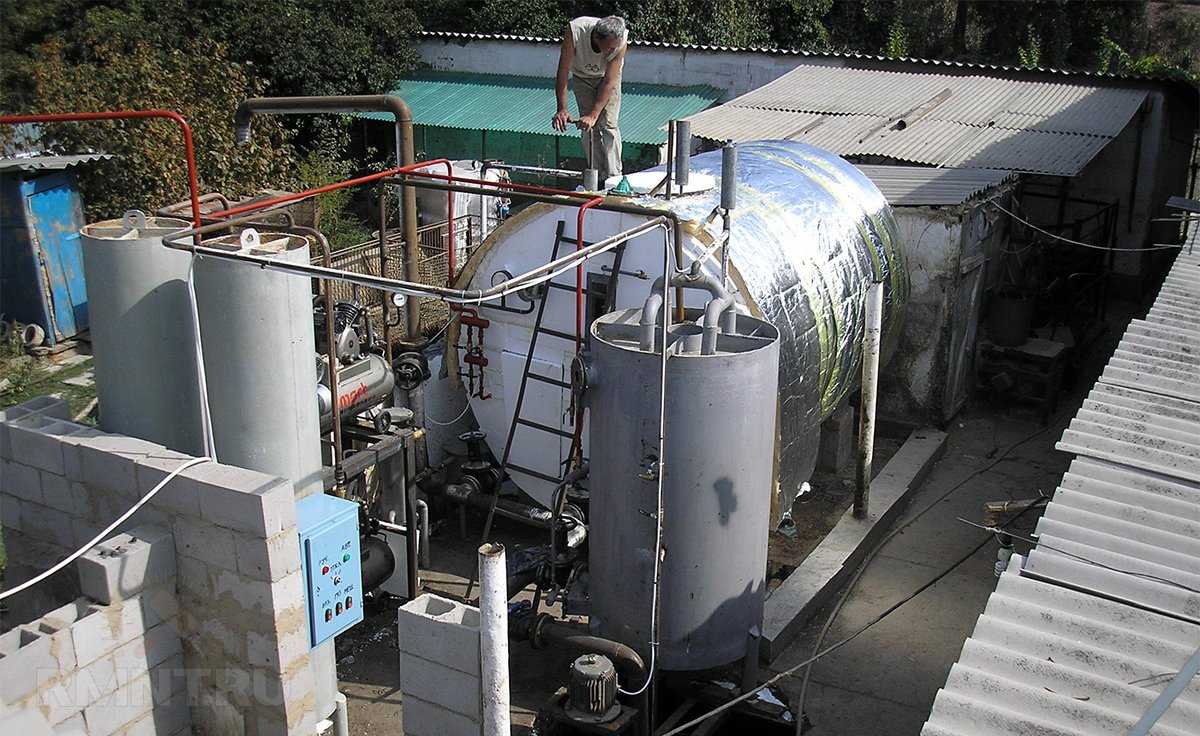

Поверхностные системы также популярны в домашних условиях. При желании установку можно разобрать и перенести в другое место, в отличие от стационарного подземного реактора. В качестве цистерны используют пластиковые, металлические или поливинилхлоридные бочки.
По типу управления имеются:
автоматические станции, в которых долив и откачка отработанного сырья осуществляется без участия человека;
механические, где весь процесс контролируется вручную.
В домашних условиях рекомендуется использовать электрические измельчители навоза, а также мешалки, которые будут контролировать процесс образования корки.
С помощью насоса можно облегчить освобождение резервуара, в который попадают отходы после брожения. Некоторые народные умельцы применяют насосы для откачки газа из подушек (например, автомобильных камер) в очистное сооружение.
Схема самодельной установки для получения биогаза из навоза
Перед сооружением биогазовой установки на своем участке необходимо ознакомиться с потенциальной опасностью, которая может взорвать реактор. Главное условие – отсутствие кислорода.
Метан – это взрывоопасный газ и он способен воспламеняться, но для этого его необходимо нагреть выше 500 градусов. Если биогаз смешается с воздухом, возникнет избыточное давление, которое разорвет реактор. Бетонный может треснуть и будет не пригоден для дальнейшего использования.
Видео: Биогаз из птичьего помета
Чтобы давление не сорвало крышку, применяют противовес, защитную прокладку между крышкой и резервуаром. Емкость заполняют не до конца – должно оставаться как минимум 10% объема для выхода газа. Лучше – 20%.
Итак, чтобы сделать у себя на участке биореактор со всеми приспособлениями, необходимо:
Удачно выбрать место, чтобы оно находилось подальше от жилья (мало ли что).
Рассчитать предположительное количество навоза, которое ежедневно выдают животные. Как считать – читать ниже.
Определиться, где проложить загрузочную и отгрузочную трубу, а также трубу для конденсации влаги в полученном газе.
Определиться с местом расположения резервуара для отходов (по умолчанию удобрения).
Вырыть котлован, исходя из расчетов количества сырья.
Выбрать емкость, которая будет служить резервуаром для навоза и установить ее в котлован. Если планируется бетонный реактор, тогда дно котлована заливается бетоном, стенки выкладываются кирпичом и штукатурятся бетонным раствором. После этого необходимо дать время просохнуть.
Стыковки между реактором и трубами также герметизируются на этапе закладки резервуара.
Обустроить люк для осмотра реактора. Между ним ставится герметичная прокладка.
Если климат холодный, то перед бетонированием или установкой пластикового резервуара продумывают способы его обогрева. Это могут быть нагревательные приборы или лента, используемая в технологии «теплый пол».
В конце работ проверить реактор на герметичность.
Расчет количества газа
Из одной тонны навоза можно получить примерно 100 кубических метров газа. Вопрос – сколько помета дают домашние животные в сутки:
курица – 165 г в сутки;
корова – 35 кг;
коза – 1 кг;
конь – 15 кг;
овца – 1 кг;
свинья – 5 кг.
Умножить эти показатели на количество голов и получится суточная доза экскрементов, подлежащих переработке.
Больше газа получают от коров и свиней. Если добавить в смесь такие энергетически мощные растения как кукуруза, свекольная ботва, просо, то количество биогаза увеличится. Большой потенциал у болотных растений и водорослей.
Самый высокий – у отходов мясоперабатывающих комбинатов. Если такие хозяйства есть поблизости, то можно скооперироваться и установить один реактор на всех. Сроки окупаемости биореактора 1 – 2 года.
Система подогрева и теплоизоляция
Без подогрева перерабатываемой жижи размножаться будут психофильные бактерии. Процесс переработки в этом случае займет от 30 дней, а выход газа будет небольшим. Летом, при наличии теплоизоляции и предварительном подогреве загрузки возможен выход на температуры до 40 градусов, когда начинается развитие мезофильных бактерий, но зимой такая установка практически неработоспособна — процессы протекают очень вяло. При температуре ниже +5°C они практически замирают.
Зависимость сроков переработки навоза в биогаз от температуры
Чем греть и где расположить
Для получения лучших результатов используют подогрев. Наиболее рациональный — водяной подогрев от котла. Работать котел может на электричестве, твердом или жидком топливе, также можно запустить его на вырабатываемом биогазе. Максимальная температура, до которой требуется греть воду — +60°C. Более горячие трубы могут вызвать налипание на поверхность частиц, что приведет к снижению эффективности обогрева.
Можно использовать и прямой подогрев — вставить ТЭНы, но во-первых, сложно организовать перемешивание, во-вторых, на поверхности будет налипать субстрат, снижая теплоотдачу, ТЭНы будут быстро перегорать
Обогреваться биогазовая установка может с использованием стандартных радиаторов отопления, просто трубами, закрученными в змеевик, сварными регистрами. Трубы использовать лучше полимерные — металлопластиковые или полипропиленовые. Подходят также трубы из гофрированной нержавейки, их проще укладывать, особенно в цилиндрических вертикальных биореакторах, но гофрированная поверхность провоцирует налипание осадка, что не очень хорошо для теплоотдачи.
Чтобы снизить возможность осаждения частиц на греющих элементах, их располагают в зоне мешалки. Только при этом надо все спроектировать так, чтобы мешалка не могла задеть трубы. Часто кажется, что лучше нагреватели расположить снизу, но практика показала, что из-за осадка на дне такой обогрев неэффективен. Так что более рационально располагать нагреватели на стенках метатэнка биогазовой установки.
Способы водяного обогрева
По способу расположения труб обогрев может быть наружным или внутренним. При внутреннем расположении обогрев эффективен, но ремонт и обслуживание нагревателей невозможны без останова и откачки системы
Потому подбору материалов и качеству выполнения соединений уделяют особое внимание
Обогрев повышает производительность биогазовой установки и сокращает сроки переработки сырья
При наружном расположении обогревателей, требуется больше тепла (затраты на подогрев содержимого биогазовой установки намного выше), так как много тепла уходит на обогрев стенок. Зато система всегда доступна для ремонта, а прогрев более равномерный, так как греется среда от стенок. Еще один плюс такого решения — мешалки не могут повредить систему обогрева.
Чем утеплять
На дно котлована насыпается сначала выравнивающий слой песка, затем теплоизоляционный слой. Это может быть глина, перемешанная с соломой и керамзитом, шлаком. Все эти компоненты можно смешать, можно насыпать отдельными слоями. Их выравнивают в горизонт, устанавливают емкость биогазовой установки.
Бока биореактора можно утеплять современными материалами или классическими дедовскими методами. Из дедовских методов — обмазка глиной с соломой. Наносится в несколько слоев.
Для утепления биореакторов используют современные материалы
Из современных материалов можно использовать экструдированный пенополистирол высокой плотности, газобетонные блоки малой плотности, вспененный пенополиуретан. Наиболее технологичен в данном случае пенополиуретан (ППУ), но услуги по его нанесению недешевы. Зато получается бесшовная теплоизоляция, которая минимизирует затраты на обогрев. Есть еще один теплоизоляционный материал — вспененное стекло. В плитах он очень дорог, но его бой или крошка стоит совсем немного, а по характеристикам он почти идеален: не впитывает влагу, не боится замерзания, хорошо переносит статические нагрузки, имеет низкую теплопроводность.
Состав биогаза
Биогаз из навоза – сложный по компонентам горючий газ. В зависимости от исходного сырья его качественный состав меняется:
- содержание метана составляет от 60 до 70%;
- двуокиси углерода – от 30 до 40%;
- оставшуюся часть занимают сероводород, азот, незначительные примеси водорода, аммиака, воды.
После очистки биогаза от сопутствующих ингредиентов получают чистый биометан – аналог одноименного природного газа. Однако без очистки этот газ представляет серьезную опасность для экологии. Технология очистки – сложный и дорогой процесс. При этом использование очищенного продукта для выработки электроэнергии и заправки автомобилей не приносит большой выгоды.
Оптимальный способ применения биологического газа без сложного очищения – для отопления помещений и подогрева воды.
Расчет рентабельности установки
В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.
Галерея изображений
Фото из
Иногда системы устанавливают в подсобных помещениях. Это удобно с точки зрения осмотров и обслуживания, но небезопасно, т.к. биометан может взорваться
Поэтому следует уделить особое внимание вопросам безопасности
Транспортировка сырья – отдельный вопрос, который следует обдумать в процессе проектирования биогазовой установки. Для перевозки по участку лучше использовать специальную технику или прицепы. Если нужна доставка на большие расстояния, следует просчитать расходы на топливо и определить, окупятся ли они
При покупке контейнеров биогазовой установки и тем более при изготовлении своими руками придется уделить внимание их качеству. Также в процессе эксплуатации системы нужны регулярные проверки состояния и ремонты
Биогазовая установка может стать настоящим спасением для фермерского хозяйства. Она позволяет сэкономить на топливе для обогрева и/или освещения коровников. Также это отличный вариант безвредной утилизации отходов. Однако в первые годы вряд ли приходится рассчитывать на полноценную отдачу
Устройство биореактора из утепленной пластиковой емкости
Удобный транспорт для перевозки субстрата
Компактная установка промышленного производства
Биогазовая установка на молочной ферме
1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:
- дрова – 3.5 кг;
- уголь – 1-2 кг;
- электричество – 9-10 кВт/ч.
Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.
Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов (+)
Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:
- навоз (лучше всего коровий или свиной) – 1.5 т;
- органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
- подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).
Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.
Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива
Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.
Типы биореакторов
Установки для производства биогаза различаются по типу загрузки сырья, сбору полученного газа, размещению реактора относительно поверхности земли, материала изготовления. Бетон, кирпич и сталь являются наиболее подходящими материалами для строительства биореакторов.
По типу загрузки различают биоустановки, в которые загружается заданная порция сырья и проходит цикл переработки, а затем полностью выгружается. Выработка газа в этих установках нестабильна, зато в них можно загружать любые виды сырья. Как правило они имеют вертикальное расположение и занимают мало места.
В систему второго типа ежедневно подгружается порция органических отходов и выгружается равная ей по объему порция готовых ферментированных удобрений. В реакторе всегда остается рабочая смесь. Установка так называемой непрерывной загрузки стабильно вырабатывает больше биогаза и пользуется большой популярностью у фермеров. В основном эти реакторы расположены горизонтально и удобны при наличии свободного места на участке.
Выбранный тип сбора биогаза определяет конструктивные особенности реактора.
- баллонные системы состоят из резинового или пластикового термостойкого баллона, в котором совмещены реактор и газгольдер. Преимущества этого вида реакторов – простота конструкции, загрузки и выгрузки сырья, легкость очистки и транспортировки, малая стоимость. К минусам можно отнести небольшой срок службы, 2-5 лет, возможность повреждения в результате внешних воздействий. К баллонным реакторам относятся и установки канального типа, которые широко используются в Европе для переработки жидких отходов и сточных вод. Такой резиновый верх эффективен при высокой температуре окружающей среды и отсутствии риска повреждений баллона. У конструкции с фиксированным куполом полностью закрытый реактор и компенсирующая емкость для выгрузки шлама. Газ скапливается в куполе, при загрузке очередной порции сырья переработанная масса выталкивается в компенсационную емкость.
- Биосистемы с плавающим куполом состоят из монолитного биореактора, расположенного под землей и подвижного газгольдера, который плавает в специальном водяном кармане или прямо в сырье и поднимается под действием давления газа. Преимуществом плавающего купола является легкость эксплуатации и возможность определения давления газа по высоте поднятия купола. Это отличное решение для крупной фермы.
- При выборе подземного или расположения установки над поверхностью, нужно учитывать уклон рельефа, что облегчает загрузку и выгрузку сырья, усиленную теплоизоляцию подземных конструкций, которая защищает биомассу от суточных колебаний температуры и делает процесс брожения более стабильным.
Конструкция может оснащаться дополнительными устройствами для подогрева и перемешивания сырья.
Состав биологического газа
Состав биогаза после прохождения всех циклов переработки следующий:
- 50-87% метана;
- 13-50% диоксида углерода;
- примеси водорода и сероводорода.
После очистки продукта от примесей получают биометан. Он является аналогом природного газа, но имеет другую природу происхождения. Для повышения качеств топлива нормализуют содержание в его составе метана, который является основным источником энергии.
При расчете объемов производимых газов учитывают температуру окружающей среды. При ее повышении выход продукта повышается и снижается его калорийность. На характеристики биогаза негативно влияет повышение влажности воздуха.
Способы подогрева биореактора
Микроорганизмы, перерабатывающие субстрат, есть в биомассе постоянно, однако для их интенсивного размножения нужна температура 38 градусов и выше.
Для подогрева в холодный период можно использовать змеевик, подсоединенный к системе отопления дома, или электрические нагреватели. Первый способ экономически выгоднее, поэтому чаще используют именно его.
Биогазовую установку необязательно заглублять в землю, есть и другие варианты обустройства. Пример работы системы, собранной из бочек, приведен в видеоролике ниже.
Проще всего обустроить подогрев снизу, проложив трубу от системы отопления, но эффективность работы такого теплообменника относительно низка. Лучше обустроить внешний обогрев, в идеале – паром, чтобы биомасса не перегревалась
