Устройство и принцип работы эжектора для насосной станции

Виды эжекторов

Насосные станции оборудуются эжекторами двумя разными способами. Обычно приспособление выступает, как часть самой помпы и тогда считается внутренним. Но существуют ситуации, когда выгоднее вынести эжектор для воды отдельным внешним блоком. Хоть это и сопровождается потерей производительности.

Встраиваемый эжектор

Такая конструктивная особенность позволяет значительно уменьшить габариты установки. Насос сам создаёт первичное давление в механизме эжектора, и делает забор жидкости для рециркуляции. Устройство не боится ила и песка, которые могут присутствовать в потоке. И если жидкость нужна для полива, то даже можно не фильтровать воду, поступающую из скважины.

Используется, когда глубина залегания не больше 10 метров. Но это максимальная величина и для работы уже потребуется очень мощный мотор для насоса. Расположение воды на расстоянии 7-8 метров позволяет использовать обычную поверхностную помпу, которая создаёт достаточный напор для ведения большого домашнего хозяйства.

Но уровень шума, создаваемый эжектором, очень высок. Поэтому существует необходимость оставлять насос за пределами дома. Лучше всего, когда над скважиной монтируется небольшое техническое помещение, в котором и располагается поверхностный насос с эжектором.

Внутренний эжекторИсточник oboiman.ru

Вынос приспособления

В этом случае эжектор находится в той части трубопровода, которая погружена в скважину. Поэтому в последнюю опускается сразу две трубы, одна из которых отвечает за рециркуляцию. При этом требуется увеличивать диаметр скважины, что несёт дополнительные расходы, не считая удвоения материалов для трубопровода.

Но такая система выступает, как вынужденная мера. Потому что применяется там, где подземные воды находятся на большой глубине. Такая конструктивная особенность позволяет поднимать обычным насосом водяную струю даже с глубины в 50 метров. Хоть КПД системы и снижается до 35 %. Но при этом весь основной шум от работы системы остаётся далеко за пределами дома.

Придётся также установить дополнительный бак возле помпы. В нем будет создаваться давление для работы линии рециркуляции, чтобы снять нагрузку с насоса. А последний можно устанавливать прямо в доме. Например, в подвале. Лишнее расстояние до скважины компенсируется эжектором и не повлияет на общую производительность.

Видео описание

В этом видео объясняется, как работает насосная станция с выносным эжектором:

Модели для разного состояния транспортируемой среды

Существуют эжекторы специфического назначения:

• Название пароструйных говорит само за себя. В этом случае из сопла в камеру смешивания поступает поток пара. Он создаётся в начале линии рециркуляции на поверхности. Горячая струя выносит наверх порцию жидкости. Чаще всего используется для откачки воды из трюма судна.
• Газовая промышленность применяет эжектор для откачивания газа, который скапливается в замкнутом пространстве.

Есть эжектор воздушный, который использует эффект Вентури. Проходящий через сопло воздух повышает динамическое давление, но в то же время снижает статическое. Создаётся вакуум, который и подаёт откачиваемый воздух наружу.

Пароструйный эжекторИсточник bullion.ru

Отличие от инжектора

Хоть оба устройства работают струйным способом, их принцип действия разительно отличается. Назначение же механизмов одинаковое. Подавать наверх жидкость или газ.

Но насос с эжектором для отсоса воды из источника подаёт на неё активный рециркуляционный поток с огромной энергией. Смешиваясь жидкости устремляются наверх, одновременно создавая эффект самовсасывания.

Инжектор для насосной станции действует по-другому. В нем происходит сжатие газов или жидкостей. И подача наверх происходит просто из-за давления.

Видео описание

В следующем видео показана насосная станция с эжектором, принцип работы, которой основан на эффекте Бернулли. Пошагово описан весь процесс подключения к источнику для водоснабжения дома:

Коротко о главном

Собираясь обустроить на участке насосную станцию для водоснабжения домашнего хозяйства, необходимо проверить на какой глубине залегает вода. Ведь если она расположилась от поверхности дальше, чем на 10 метров, придётся бурить скважину большого диаметра. Это нужно, чтобы погрузить в неё выносной эжектор. Иначе поверхностный насос просто не справится.

Но если глубина воды лежит в пределах 7 метров, то можно использовать насосную станцию со встроенным эжектором. В этом случае расходы на оборудование системы значительно снизятся. А продуктивность системы позволить бесперебойно обеспечивать водой все домашнее хозяйство.

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображений

Фото из

Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали

Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства

К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор

Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам

Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций

Для установки эжектора у насосного агрегата должно быть два входящих отверстия

Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство

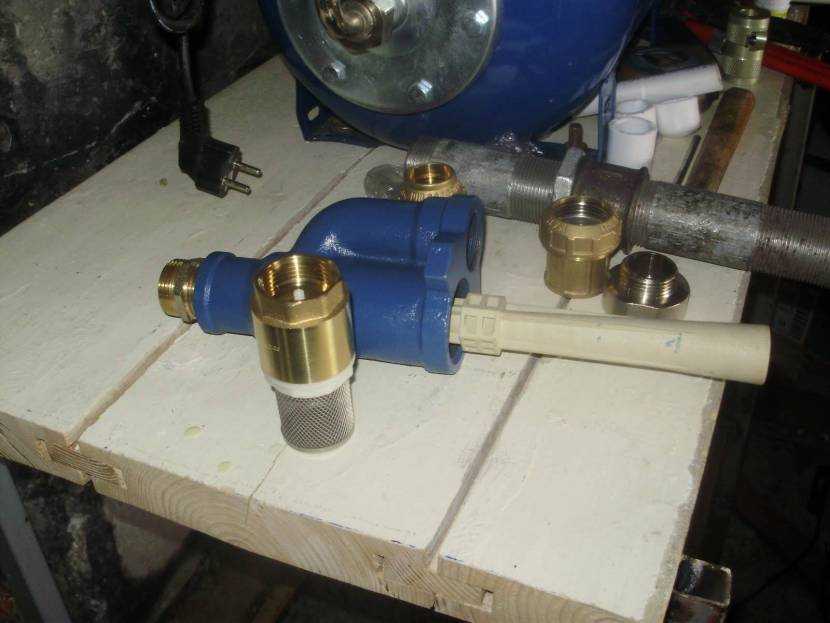

На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

• всасывающая камера;
• смесительный узел;
• диффузор;
• зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Виды эжекторов

Различают выносные либо встроенные эжекторы. По конструкции они почти не отличаются друг от друга. Тем не менее, от расположения устройства зависят монтаж насосной станции и ее последующая работа.

Встроенные модели

Подобные устройства монтируются внутри корпуса насоса либо рядом с ним. Приобретать и монтировать какие-либо дополнительные фильтры не нужно. Встроенный эжектор занимает мало места. Корпус основного прибора защищает устройство от грязи. Процессы разрежения и обратного забора воды осуществляются непосредственно в поверхностном насосе.

Учтите, что оборудование, имеющее встроенный эжектор, эффективно для скважин, колодцев глубиной до 10 м. Достоинство таких насосов заключается в том, что в результате использования поток воды имеет отличный напор. Из недостатков отмечают высокий уровень шума, поэтому подобные насосные станции лучше монтировать вне дома, н-р, в кессоне. Другой нюанс: у насоса с эжектором электродвигатель более мощный, чем у аналогичной модели, но без эжектора.

Внешние модели

Внешний эжектор (или выносной) отличается более сложным монтажом. Устройство допускается располагать на достаточно большом от насосной станции расстоянии (20-40 м), его можно разместить прямо в скважине. Это никак не влияет на работу оборудования. Целью установки выносного эжектора является увеличение глубины подъема воды. Показатель составляет 20-45 м.

Узел подключают к системе при помощи рециркуляционной трубы, которую опускают в скважину. Необходим и накопительный бак. В нем находится вода для рециркуляции.

Эжектор снижает нагрузку на поверхностный насос, экономит электрическую энергию. Показатели производительности работы поверхностных насосов, оборудованных внешними эжекторами будут немного ниже, однако только такая конструкция дает возможность увеличить глубину забора воды. При этом отсутствует потребность размещать насос возле скважины, колодца, достаточно установить станцию в подсобном помещении, подвале.

Как запустить в работу насосную станцию с эжектором

Пусконаладочные работы выполните в следующем порядке:

1. Залейте воду в насос через специально предусмотренное отверстие. Если этого не сделать, оборудование может сгореть.
2. Перекройте кран, по которому вода должна поступать в водопроводную систему из насосной станции.
3. Включите насос на 10-20 сек., затем выключите.
4. Откройте кран, это позволит части воздуха выйти из системы.
5. Повторите эти манипуляции несколько раз, в конце концов трубы полностью заполнятся водой.
6. Включите насос.
7. Дождитесь, когда гидроаккумулятор наполнится, в этом случае насос должен отключиться сам.
8. Откройте водопроводный кран (абсолютно любой).
9. Подождите, пока гидроаккумулятор начнет пустеть. Если система смонтирована правильно, должно сработать автоматическое включение насоса.

Если вода не идет, возможно, в водопровод просочился воздух, либо была неправильно проведена заливка системы. Другая вероятная причина: неисправность обратного клапана или его отсутствие. Если такого узла нет, вода выльется обратно в скважину.

Также проверьте напряжение в электросети. Если оно низкое, насос не сможет включиться. Одновременно с первичным запуском проконтролируйте состояние и целостность труб, герметичность соединений.

Основные параметры для выбора насоса

Итак, про высоту, на которую нужно поднимать воду, мы уже писали

На что еще нужно обратить внимание при выборе? Нам нужно точно знать, удаление скважины от дома, и объем перекачиваемой жидкости, который будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды ежемоментно. Банальный пример: открываем кран, ближайший к точке входа в здание – получаем хороший напор, открываем второй — напор падает, причем на удаленной точке ток воды будет самым маленьким. Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя

Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя.

От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора – чем он больше, тем стабильнее среднее давление в водопроводе. Дело в том, что при включении насос не работает постоянно, так как ему требуется охлаждение, и при достижении рабочего давления он не должен продолжать его увеличивать. Система устроена таким образом, что он нагнетает воду в гидроаккумулятор, в котором установлен обратный клапан, не дающей воде стекать обратно при отключении насоса. Когда значение давления в баке достигнет установленного порога, насос останавливается. Если при этом продолжается водоразбор, оно постепенно упадет, достигая минимальной отметки, что является сигналом для повторного включения насоса.

То есть, чем меньше гидроаккумулятор, тем чаще насос вынужден включаться и отключаться, тем чаще давление будет то расти, то падать. Это приводит к ускоренному износу пусковой аппаратуры двигателя – в таком режиме насосы не служат долго. Поэтому, если вы планируете пользоваться водой из скважины постоянно, покупайте для насосной станции бак с большей емкостью.

При обустройстве скважины, в нее устанавливается обсадная труба, по которой вода поднимается вверх. Труба эта может быть разных диаметров, то есть у нее может отличаться пропускная способность. По сечению обсадной трубы тоже можно правильно подобрать оборудование для своего дома.

Вся необходимая информация будет в инструкции к покупаемому насосу. Также вы можете получить рекомендации от специалистов, которые бурят вам скважину. Они будут точно знать оптимальные рабочие параметры. Не будет лишним также сделать некоторый запас по мощности агрегата, чтобы давление в системе быстрее поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.

Эжектор для насосных станций

Для чего нужен эжектор?

Для поднятия воды с большой глубины требуется погружной насос или увеличение массы и габаритов оборудования, отчего оно становится малоэффективным и потребляет большое количество электроэнергии. Чтобы не допустить таких проблем, нужно прибегнуть к помощи дополнительного устройства, которое сможет подтолкнуть воду к поверхности, облегчая ее подъем. Для этого и используется эжектор.

Принцип действия

По конструкции это простое устройство. Он состоит из основных компонентов, которым являются:

• Сопло,
• Смеситель,
• Всасывающая камера,
• Диффузор.

Сопло — это патрубок, сужающийся к концу. Жидкость, идущая из сопла, быстро ускоряется и вырывается из него на высокой скорости. Бернулли вывел формулу, согласно которой, поток жидкости на большой скорости не оказывает большого давления на окружающую среду. Из сопла вода проходит в смеситель, создавая немалое разряжение по своим границам.

Далее, из всасывающей камеры в смеситель под действием такого разряжения поступает вода. Объединенный ее поток через диффузор идет дальше по трубам.

По сути, эжектор работает таким образом, когда кинетическая энергия переходит от среды с большей скоростью к среде с меньшей скоростью. Как происходит его взаимодействие с насосной станцией?

Трубопровод, идущий от скважины к насосу, включает в свой состав эжектор. Вода, которая поднимается на поверхность, идет обратно в скважину к эжектору, при этом образуется линия рециркуляции. Она с огромной скоростью выталкивается из сопла, забирая с собой новую порцию жидкости из скважины, чем обеспечивается дополнительное разряжение в трубопроводе. В результате насос для обеспечения подъема жидкости с большой глубины тратит меньше энергии.

На линии рециркуляции установлен вентиль, который помогает регулировать объем жидкости, поступающий обратно в систему ее забора, чем настраивается эффективность всей системы.

Избыток воды, который остался незадействованным в рециркуляции, доставляется к потребителю, этим определяется продуктивность всей станции. Поэтому можно использовать двигатель с меньшими показателями мощности и менее массивной насосной частью, тем самым можно проследить ее увеличение срока службы, а также уменьшение потребления энергии.

Благодаря эжектору облегчается запуск системы. Небольшой объем жидкости создает в трубопроводе разряжение и инициирует первоначальный ее забор для предотвращения продолжительной работы насоса вхолостую.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Как правильно выбрать насосную станцию для своей скважины

Перед тем, как приступить к подключению насосной станции, нужно будет еще и сделать ее правильный выбор. Это позволит обеспечить максимальную эффективность водозаборной скважины.

Скважина — это сооружение, которое позволяет получать воду, пригодную для употребления, без каких-либо проблем в течение долгого времени.

Причем, выбор может осуществляться в зависимости от нескольких параметров:

• От поставленных эксплуатационных задач;
• От качества используемой воды и от ее источника;
• От того, в каком режиме будет эксплуатироваться скважина.

Что касается первого пункта, то сегодня предлагается главным образом два типа насосного оборудования – для промышленных нужд и для бытовых. Первый вряд ли потребуется обычному человеку. Ведь они могут занимать несколько этажей зданий и предназначаются для перегона миллионов кубометров воды. А вот бытовые насосные станции следует приобретать, исходя из того, для чего именно планируется использовать скважину: будет ли это водозабор для питья или только для сантехники, а может быть, для полива или для подпитки системы отопления.
Обустройство насосного оборудования будет зависеть и от того, какой именно источник воды будет использоваться. В принципе, здесь всего три варианта: колодец, скважина или центральный водопровод.
Наконец, выбор конкретной модели может зависеть и от того, насколько интенсивно планируется осуществлять водозабор. Если речь идет о не слишком частом использовании, то можно приобрести насос, который включался бы вручную. В этом случае можно будет самостоятельно регулировать частоту включения и выключения устройства. Но практика показывает, что в подавляющем большинстве случаев предпочтительнее все-таки автоматический насос. Он включается в работу и отключается – как только будет приведен в действие тот или иной сантехнический агрегат.

Гидроаккумулятор  — бак для поддержания давления в напорной системе водоснабжения.

Если применяется схема с гидроаккумулятором, то насос будет включаться реже – по мере того, как бак будет опустошаться. Оптимальным режимом работы насоса считается включение его не более 4-5 раз в течение часа. В противном случае оборудование может преждевременно выйти из строя. В принципе, для большинства насосных станций легче выдержать однократное включение на продолжительное время, чем часто и понемногу.
Нужно также учесть и объемы потребляемой воды. Расчеты производятся обычно в литрах в час. Считается, что в среднем человеку в сутки требуется около 250 литров воды.

Самостоятельное изготовление эжектора: обзор процесса

Для изготовления эжектора своими силами нам понадобится комплект доступных деталей, в который войдут следующие фитинги и элементы сопряжения:

• Тройник – он послужит основой для конструируемого устройства.
• Штуцер – он будет использоваться как проводник потока с высоким давлением.
• Муфты и отводы – с помощью этих элементов мы проведем сборку эжектора и подключение полученного устройства в систему.

Причем самодельный эжектор для насосной станции собирается из вышеописанных деталей в следующем порядке:

• Берем тройник, торцы которого рассчитаны на резьбовой монтаж. Причем резьба на всех торцах внутренняя.
• В нижнюю часть тройника вкручиваем штуцер, выпускным патрубком вверх. То есть, основу штуцера нужно вкрутить в тройник, расположив выпускной патрубок (малого диаметра) внутри основы эжектора. Причем патрубок не должен торчать из противоположного торца тройника. И если он чрезмерно длинный, то его обтачивают. Соответственно короткий штуцер наращивают с помощью полимерной трубки. Расстояние от торца тройника до торца штуцера должно равняться 2-3 миллиметрам.
• К верхней части тройника (расположенной над штуцером) крепят переходник, один торец которого оформлен под наружную резьбу (его и вкручивают в основу будущего эжектора), а второй – оборудован как обжимной фитинг под металлопластиковую трубу, по которой будет транспортироваться (за пределы эжектора) вода из скважины.
• В нижнюю часть тройника, куда уже ввинчен штуцер, нужно вкрутить еще один фитинг – уголок (отвод), на который будет надета (и закреплена обжимной гайкой) труба линии рециркуляции. Поэтому перед монтажом нижняя (резьбовая) часть штуцера обтачивается, до трех-четырех ниток резьбы.
• В боковое ответвление вкручивают второй уголок, заканчивающийся цанговым зажимом для монтажа подводящего трубопровода, по которому идет вода от источника.

Эжектор подсоединён к полиэтиленовым трубам

Резьбовые соединения монтируют на ФУМ (полимерный уплотнитель). Если в качестве труб используется погонаж из полиэтилена, то вместо цанговых фитингов под металлопластик употребляют обжимные элементы, рассчитанные на  эффект обратной усадки полиэтилена. При этом на уголках можно сэкономить – трубы из сшитого полиэтилена гнутся в любую сторону и под любым углом.

После сборки самодельного эжектора его нужно подключить к насосной станции. Причем, если указанное устройство будет подключено вне колодца – перед нами насосная станция с «внутренним» эжектором. Ну а если эжектор погрузится прямо в шахту, «нырнув» под воду, то перед нами насосная станция с внешним эжектором.

И в последнем случае к собранному прибору придется подключать сразу три трубы:

• Первую – к боковому торцу тройника. Она должна погрузиться почти до самого дна, а к ее торцу стоит прикрепить сетчатый фильтр в корпусе-стакане. По этой трубе течет поток с (пока еще) небольшим напором.
• Вторую – к нижнему торцу тройника. Ее подключат к напорной линии, выходящей из насосной станции. В итоге, в эжекторе появится поток, двигающийся с большой скоростью.
• Третью – к верхнему торцу. Ее выведут на поверхность, подключая к всасывающему патрубку насоса. По этой трубе потечет поток с увеличенным благодаря эжектору напором.

При этом первая труба уйдет под воду целиком, а вторая и третья будут выходить из воды на поверхность.

https://youtube.com/watch?v=x4zICtMBRFY

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
Открывают воду, чтобы полностью освободить систему от воды.
Когда произойдёт включение реле, будет достигнуто значение нижнего показателя
Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой

Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.
