Устройство и принцип работы центробежных сетевых насосов

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирается по нескольким основным параметрам:

Производительность и напор;
Тип ротора;
Потребляемая мощность;
Тип управления;
Температура теплоносителя.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и напор

Правильно сделанные расчеты помогут вам подобрать агрегат, наиболее полно удовлетворяющий вашим запросам, а значит поможет сберечь семейный бюджет.

Под производительностью водяного электронасоса подразумевается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула – G=W/(∆t*C). Здесь С – это тепловая емкость теплоносителя, выраженный в Вт*ч/(кг*°С), ∆t – это разница температур в обратной и подающей трубах, W – требуемая тепловая мощность для вашего дома.

Рекомендованная разница температур при использовании радиаторов составляет 20 градусов. Так как в качестве теплоносителя обычно используется вода, то ее теплоемкость составляет 1,16 Вт*ч/(кг*°С). Тепловая мощность рассчитывается для каждого домовладения индивидуально и выражается в киловаттах. Подставьте эти значения в формулу и получите результаты.

Напор вычисляется в соответствии с потерями давления в системе и выражается в метрах. Потери считаются следующим образом – считаются потери в трубах (150 Па/м), а также в других элементах (котел, фильтры очистки воды, радиаторы). Все это складывается и умножается на коэффициент 1,3 (обеспечивает небольшой запас в размере 30% на потери в фитингах, изгибах и т. д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимый напор.

Тип ротора

В домашнем отоплении используются водяные помпы с мокрым ротором. Они отличаются простой конструкцией, минимальным уровнем шума и отсутствием необходимости в проведении технического обслуживания. Также для них характерны небольшие габариты. Смазывание и охлаждение в них осуществляется с помощью теплоносителя.

Что касается водяных насосов сухого типа, то в домашнем отоплении они не применяются. Они громоздкие, отличаются высоким уровнем шума, требуют охлаждения и периодической смазки. Также они нуждаются в периодической замене уплотнителей. А вот пропускная способность у них большая – по этой причине они применяются в системах отопления многоэтажных домов и крупных промышленных, административных и хозяйственных зданиях.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А». Их недостатком является дороговизна, но лучше один раз вложиться, чтобы получить разумную экономию электроэнергию. Кроме того, дорогие электронасосы обладают меньшим уровнем шума и продолжительным сроком службы.

Тип управления

Через специальное приложение вы сможете получить информацию о работе приборе где бы вы не находились.

Обычно регулировка скорости вращения, производительности и напора выполняется трехпозиционным выключателем. Более продвинутые помпы наделяются электронными системами управления. Они контролируют параметры отопительных систем и позволяют экономить электроэнергию. Самые продвинутые модели управляются в беспроводном режиме, прямо со смартфона.

Температура теплоносителя

Водяные насосы для отопления частного дома отличаются по диапазону рабочих температур. Отдельные модели выдерживают нагревание до +130-140 градусов, именно таким и следует отдать предпочтение – они справятся с любыми тепловыми нагрузками.

Как показывает практика, эксплуатация на предельной температуре возможна разве что самое непродолжительное время, поэтому наличие солидного запаса станет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обратить внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип соединения (фланцевое или муфтовое), наличие автоматического отводчика воздуха. Также обращайте внимание на бренд – ни в коем случае не покупайте дешевые модели от малоизвестных разработчиков. Водяной насос – это не та деталь, на которой следует экономить

Водяной насос – это не та деталь, на которой следует экономить.

Насосы и их производители

Одинцовский завод. Данный производитель всегда характеризовался высотой качества. Ресурсы их насосов безграничны при правильной эксплуатации. Как преимущества можно перечислить: качественная сборка (сам производитель строго контролирует все этапы производства), все материалы и комплектующие оригинальные, сам насос уже идет с охлаждающей рубашкой в комплекте.

Практически все потребители и специалисты считают одним из самых надежных агрегатов именно Одинцовские насосы. Нужно учесть, что качество стоит дорого, но при правильном использовании и применении, такой гном окупится довольно быстро. Надежность и долгосрочная эксплуатация стоит того. Также следует учитывать, что данный производитель нацелен больше на производственные модификации, чем на бытовые. Поэтому выпуск их ограничен.

Приобретая насос этого производителя, будьте уверены, что всегда найдете к нему комплектующие. Они довольно хороши для очистки сильно загрязненных вод. И в случаях выхода из строя вы не получите проблем, так как легко поддается ремонту.

Следствием такого факта, можно уверенно сказать, что надежностью агрегаты этого производителя не обладают. Возможной причиной можно считать и тот факт, что выпуск идет без охлаждения. А это означает, что его используют только как погружной. В случаях уменьшения воды, насос начнет перегреваться, что приводит к частым ремонтам. Минусом также является и то, что детали изготавливают не из прочного металла, а из пластика. Его можно считать одним из хрупких материалов, а также трение способно причинить серьезный ущерб.

В случаях переноски насоса можно поломать и ручку, и другую поверхность насоса. Стягивающие шпильки способны перекосить верхнюю крышку, заклинить и вывести полностью из строя. Другими словами, насосы производителя МНС №1 эконом класса. Покупая эту модель, вы сможете быть уверены, что со всеми видами загрязнения он справится.

Разновидности

Насосное оборудование вихревого типа можно разделить на два вида:

открыто-вихревые агрегаты;
закрыто-вихревые насосы.

Насосы первого типа имеют:

удлинённые лопатки рабочего колеса;
уменьшенный диаметр рабочего колеса в сравнении с просветом рабочего канала;
кольцевой канал в приборе соединён с напорным отверстием.

Закрыто-вихревые агрегаты отличаются таким строением:

укороченные лопатки, установленные под разным углом наклона (наклон вперёд, загиб назад либо под определённым углом назад или вперёд);
диаметр рабочего колеса равен просвету рабочего канала;
кольцевой канал имеет непосредственное соединение с входным и выходным отверстием.

Область применения и характеристики

Характерными чертами сетевых насосных устройств являются простота монтажа и неприхотливость в обслуживании. Такие материалы, как качественная сталь и серый чугун, из которых изготавливается подобная техника, способствуют повышению запаса прочности и долговечности насоса. Технические характеристики сетевых насосов позволяют им работать с преимущественно чистой водой, которая не должна содержать твердые части диаметром больше 0,2 мм, а также, более 5 мг/л механических примесей.

Чаще всего применяются сетевые насосные аппараты с целью создания циркуляции воды в теплофикационных сетях, а также для обслуживания бойлерной (подогревательной) сетевой установки. Изготавливаются такие агрегаты как с одной передачей, так и в 2-ступенчатом варианте. Привод функционирует за счет электрических силовых агрегатов (двигателей). Имеют вид горизонтальных насосов.

Агрегаты также включают в свое устройство:

корпус с горизонтальным разъемом;
рабочее колесо с двусторонним входом воды;
подшипники, вал и концевые уплотнительные элементы;
камеры для концевых уплотнений и фланцы для крепления подшипников, установленные в корпус;
подшипники качения, которые служат опорой для ротора;
роликовый или шариковый опорный подшипник для привода;
подшипник для радиальной оси.

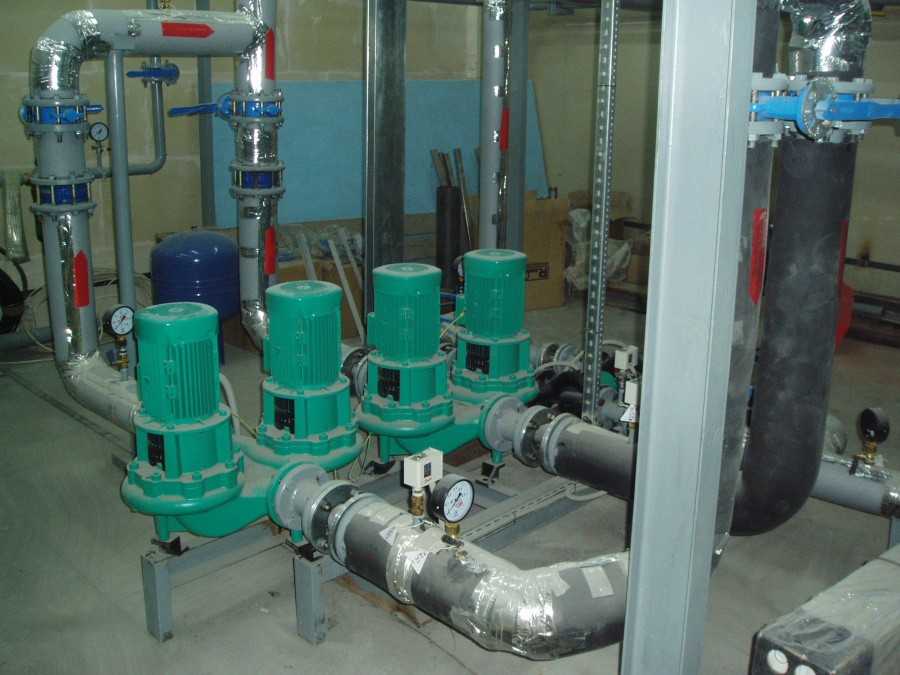

В котельных устанавливают паралельно несколько одинаковых насосов

Средняя подача воды аппаратов для котельных составляет 450-500 кубометров в час, напор в районе 50-70 м, а такой параметр, как давление на входе, варьируется в пределах 16 килограммов на один квадратный сантиметр. Насосы, назначение которых заключается в циркуляции горячей воды в небольших отопительных системах, имеют меньшие показатели мощности и производительности, но и стоят они на порядок дешевле.

Сфера применения сетевых изделий не ограничивается только системами отопления, в частности, котельными. Это оборудование с успехом используют для подачи ГСМ на базы, склады и промышленные предприятия, для подкачки реагентов в водоочистные сооружения, а также в водоподготовительных системах, предназначенных для подкачки воды в системы водяного снабжения при падении уровня давления в трубах. Вместе с тем, применение такому оборудованию находится и при очистке резервуаров, загрязненных шламом, а также хранилищ для такого вещества, как мазут.

Технические характеристики товара “Сетевые насосы”

Производительность (подача)	500…5000) м³/час
Напор	55…180 м
КПД не менее	87 %
Назначенный срок службы не менее	20 лет
Число оборотов электродвигателя	1500, 3000 об/мин
Мощность электродвигателя, не более	3150 кВт

Габаритные размеры и вес

Модельный ряд

Название	Производительность, м3/час	Напор, м	Температура перекачиваемой среды, С°	Тип уплотнения: М-манжетное, Т-торцевое, ДТ-двойное торцевое	Питание	Мощность двигателя, кВт	Частота вращения, об/мин
Сетевые насосы		55…180				3150	1500, 3000

Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90

Основные сферы применения

В коммунальном хозяйстве и промышленности насос сетевой для воды находит следующее применение:

является частью котельных установок большой мощности;
для рециркуляции воды для котлов;
в составе котлов-утилизаторов;
подача и перекачка теплоносителя в сетях отопления;
подача воды в технологические линии крупных предприятий.

Как выбрать глубинный насос для скважины – определяемся сами

Чтобы выбрать насос, который может поднять воду с глубины, необходимо придерживаться определенных правил. Среди всего прочего, потребуется изучить технические характеристики агрегата. К наиболее важным параметрам относится:

Мощность насоса – глубинные приборы уже сами по себе достаточно мощные устройства. Как правило, этот показатель оборудования не падает ниже отметки в 1,5 кВт. Этого вполне хватит для перекачивания воды из источников, глубиной до 30 м;
Производительность – делая расчет этого показателя нужно учесть, что семья из 4 человек в среднем потребляет примерно 200 л. воды в сутки. Следовательно, лучше покупать насос, способный перекачивать минимум 50 л/мин. Такая производительность позволит запастись водой для различных бытовых нужд и полива огорода;
Наличие встроенной защиты – насос обязательно должен иметь поплавковый выключатель, реле давления или реле протока воды. Эти приборы существенно продлят сроки эксплуатации агрегата;
Размер водного источника – каждый водяной насос глубинный имеет свои габариты и вес. Если диаметр скважины не большой, то и агрегат должен быть соответствующих размеров, чтобы владелец имел возможность спокойно погрузить его в воду;
Напор насоса – при расчете необходимо учесть, что 1 метр по вертикали равен 10 метрам по горизонтали. К указанным в паспорте насосов показателям напора нужно прибавить еще 30 метров. Таким образом, если глубина скважины составляет 40 метров, то создаваемый агрегатом напор должен составлять минимум 70–80 м.

Какой «Гном» лучше выбрать?

Большой ассортимент насосов под маркой «Гном» часто ставит рядового потребителя в тупик, какой насос выбрать? Чтобы правильно выбрать электронасос необходимо учесть два основных фактора:

Технические характеристики. Самые важные параметры — производительность и напор.
Условия эксплуатации. Необходимо оценить жидкость: температурный фон подлежащей перекачке среды, процентное содержание и размер механических частиц, показатели рН и прочие условия.

На сегодняшний день самыми популярными насосами «Гном» являются модели: Мини Гном 7-7, 10-10, 16-16 и 20-25. Первый насос приобретается дачниками для полива небольших участков. Второй и третий электронасосы обладают универсальными характеристиками и могут применяться, как для полива участка и водоснабжения небольшого дома с 1-3 водопотребителями, так и для осушения подвалов, котлованов и траншей в частном строительстве.

Насосы Гном с охлаждающей рубашкой применяются там, где нет технической возможности погрузить агрегат в воду

Насос «Гном 20-25» — более мощный агрегат, применяемый в частных хозяйствах нечасто, но если вы решили покупать именно этот насос, то обратите внимание на модификацию в «охлаждающей рубашке». Большинство специалистов рекомендуют покупать насосы, оснащённые датчиком уровня

Если вы планируйте использовать «Гном» для подачи чистой воды из скважины, перед покупкой обязательно обратите внимание на его габаритные размеры. Помните, что насос устанавливается строго вертикально, поэтому его нельзя использовать для колодцев с небольшим дебетом

Сравнительные характеристики самых популярных насосов марки «Гном», используемых частными потребителями, где Н — напор, создаваемый насосом, Q — производительность оборудования

Расчет давления

Помимо вышеуказанного параметра, насос СЭ 1250 140 или любой другой привод должен создавать необходимое давление, то есть напор. Показатель на напор должен быть таким, чтобы жидкость могла без проблем циркулировать по системе. При проектировке нового здания расчет на напор будет сложно посчитать, чтобы результат был точным. Как правило, вся информация указывается в сервисной книжке на насос СЭ 500 или другой марки. Как рассчитать напор по формуле H=(RxL+Z)/p*g:

R – показатель сопротивления в ровной трубе;
L – общая длина трубопровода;
Z – показатель сопротивления арматуры;
р – плотность;
g – показатель ускорения свободного падения.

Учтите, данная формула вычисления напора актуальна исключительно для новых отопительных систем.

Сопротивление трубопровода

Если вы решили приобрести насос СЭ 1250 140 или аппарат СЭ 800 100, либо от другого производителя, то нельзя забывать и о сопротивлении трубопровода. На практике специалистами было установлено, что этот показатель варьируется в районе 100-150 Па/м.

Обязательным перед установкой насоса будет расчет сопротивления трубопровода

Тогда напор, которым должен обладать насос СЭ 1250 140 или любой другой, должен составлять от 0.01 до 0.015 м на один метр трубы.

Также эксперты уверяют, что при прохождении воды через армированные участки, теряется около 30% от всей силы напора. Если же система дополнительно оснащена терморегулирующим вентилем, то этот показатель может быть увеличен на 70%.

Когда вы рассчитали все необходимые параметры, необходимо определиться с бюджетом и выбрать устройство, соответствующее полученным характеристикам. Если же такого агрегата нет, то характеристики должны быть, хотя бы примерно одинаковыми. Помните о том, что полученные числа – это показатели работы устройства при максимальных нагрузках.

Но поскольку необходимость в использовании устройств с большими нагрузками минимальная и может возникать только несколько раз в год, то при необходимости выбора более мощного или менее мощного агрегата, специалисты рекомендуют делать выбор в пользу менее мощного. На практике это никак не влияет на работу отопительной системы в целом.

Где применяют вихревой насос

Вихревые насосы используют для передвижения жидкостей, однако они подходят для прокачки газа.

Их принципиальной особенностью является возможность выдать сильный напор при малом объеме воды. Это делает их востребованными для применения в бытовых условиях. Они широко применяются в индивидуальном водоснабжении, где работают в автоматическом режиме.

//www.youtube.com/embed/dStnVVr61Fo?feature=oembed

Основное предназначение заключается в следующем:

для водоснабжения загородных подворий в комплекте автоматической насосной станции;
при перекачке горючих смесей на АЗС;
для подачи питания в котельных установках малой мощности.

Вихревой насос из-за своего устройства и принципа действия часто используют в различной промышленности при работе в агрессивной среде. Простота конструкции позволяет изготовить комплектующие из тугоплавких сплавов, обладающих повышенной надежностью.

Принцип работы глубинного насоса

Оборудование каждого из видов работает по-разному. На принцип действия во многом влияют элементы, которыми комплектуется глубинный насос. Вибрационный агрегат выполняет свои функции посредством передвижения поршня. В процессе подачи электричества внутри прибора создается электромагнитное поле, которое притягивает вибратор – это приводит в действие поршень насоса. При этом в рабочих камерах агрегата генерируется разряженное давление, которое выталкивает воду в свободное пространство камер. По такому же принципу вода проходит сквозь каналы в трубопровод.

Принцип работы центробежного глубинного насоса для воды основан на вращении рабочего колеса. При этом по периметру рабочих лопастей создается центробежная сила, выталкивающая воду от всасывающего патрубка в напорный канал, и далее – в трубопровод. По такому же принципу работает еще одна разновидность оборудования – шнековый насос.

1 Устройство, технические характеристики.

style=»display:block»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Устройство погружного насоса Гном спроектировано специальным образом, под жидкости которые имеют сильные химические примеси, повышенную температуру и т.п.

Поэтому водяной насос гном имеет тяжелый и прочный корпус, который изготавливается из литой стали. Аббревиатура в названии ГНОМ расшифровывается как грязевый насос одноступенчатый моноблочный. Соответственно корпус един как для насосного агрегата и для электродвигателя.

Насос Гном

Дренажный насос Гном в зависимости от комплектации оборудован одно- или трехфазным двигателем (дополнительно защищен уплотнителем от попадания жидкости), а так же рабочей улиткой и колесом. Нижняя часть состоит из заборного отверстия, для непосредственно попадания стоков. Данный элемент специально оснащается решеткой, для того чтобы нежелательные крупные частицы не попали в систему. Сливное отверстие установлена снаружи агрегата.

Важный момент конструкции насосов Гном, состоит в присутствии специального регулятора-поплавка. Необходим он из-за того, что может управлять работой всей насосной системы. Так как охлаждение погружных насосов гном происходит за счет жидкости, которую они непосредственно откачивают, соответственно, при отсутствии таковой возможен как сбой работы, так и серьезная поломка.

Основная задача поплавка состоит в своевременной подаче сигнала к двигателю, для прекращения работы, в связи с отсутствием воды и охлаждения системы.

Так же в комплект насоса, конечно же, входит кабель питания, длиной от 10 м., которого, в обычных условиях должно хватать. Присутствие блока управления в каждом погружном насосе Гном, является дополнительной страховкой от возникновения проблем и поломок механизма, в связи с перебоями и скачками электроэнергии.

Насос Гном

Технические характеристики погружного насоса гном должны включать в себя следующие параметры:

Производительность (для погружных насосов Гном она вымеривается в кубических метрах воды, прокаченных в час.)
Мощность насоса (характеристика, которая соответствует его «силе», то есть максимальной высоты поднятия воды)
Комплектация (исполнение). Данные характеристики насоса Гном указывают на среду работы насоса, максимально допустимую температуру прокачиваемой жидкости.

Принцип функционирования, установка

Принцип функционирования консольного насоса не представляет собой ничего сложного и определяется основными особенностями конструкции. В процессе включения электродвигателя начинают быстро вращаться лопасти на рабочем колесе. За счет этого нагнетается сильное давление и жидкость перекачивается, втягиваясь в одно отверстие, выдавливаясь из другого, расположенного на противоположной стороне диска. Скорость перекачки воды значительно повышается, когда колесо начинает вращаться быстрее.

Однако чрезмерное ускорение может стать причиной кавитации, обусловленной снижением уровня входного давления. Конкретнее, процесс кавитации обусловлен парообразованием, сопровождаемым конденсацией воздуха, содержащегося в рабочей жидкости. По этой причине за выбор подходящего консольного насоса всегда должен отвечать опытный профессионал.

Для работы консольного насоса требуется оборудование надежного основания в виде бетонного фундамента, превышающего по габаритам корпус насоса примерно на 20 см. толщина основания должна быть хотя бы 20 см. Рама насосного устройства должна прочно закрепляться на основании. Для этого зачастую применяются специальные анкера. Между плитой фундамента и корпусом устройства размещается специальная прокладка для поглощения вибрации. На патрубках насосного устройства перед трубными конструкциями нужно устанавливать отсечные клапаны, а также контр-фланцы, обеспечивающие достаточно надежную стыковку патрубков и трубных конструкций.

Диагностика неисправностей и их устранение

Прежде чем приступать к разбору насоса и его ремонту необходимо правильно определить, что именно стало причиной поломки. Рассмотрим наиболее часто встречающиеся симптомы, возникающие при неисправности насосов «Гном»:

Электронасос не запускается

Возможные причины и методы их устранения:

Заклинило рабочее колесо.
Неисправен конденсатор в цепи электропитания.
Обрыв электрической цепи, подгорание контактов.
Перегорела обмотка статора.
Выход из строя электродвигателя.
Заклинивание подшипника двигателя.
Отсутствие напряжения в сети или перерыв в подаче электроэнергии.

Убедившись в отсутствии проблем с электроснабжением, необходимо отключить насос «Гном» от электросети и произвести его разборку для выявления причины, по которой он не запускается. Осмотреть подшипники, рабочее колесо, оценить состояние обмоток электродвигателя.

Если насос работал длительное время, а затем отключился и не запускается, то перед тем как достать агрегат из воды и начать ремонтные работы, необходимо дождаться его полного остывания

Двигатель работает, но насос не качает воду

Двигатель насоса «Гном» работает, но при этом он не качает воду. Звук работающего двигателя может быть более слабым, неравномерным. Возможные причины:

Забита сетка-фильтр или выходной патрубок.
Двигатель работает с недостаточной мощностью.
Износ подшипников и снижение оборотов электродвигателя.
Отсутствует перекачиваемая жидкость или она стала слишком вязкой и плотной.
Повреждение линии водоподачи (труб, шлангов).

В этом случае требуется убедиться, что отсутствует повреждение труб и шлангов, в водоисточнике имеется вода. Если всё в порядке, то необходимо отключить оборудование от электросети и осмотреть входной фильтр и выходной патрубок. При необходимости произвести их очистку и попробовать запустить насос. При износе подшипников потребуется их замена (см.ниже).

Насос запускается и сразу отключается

При запуске насос «Гном» несколько секунд работает, а затем самопроизвольно отключается. Это может быть симптомом следующих неисправностей:

Выход из строя поплавкового выключателя.
Короткое замыкание в цепи электромотора.
Насос перегрелся и сработал термопредохранитель.
Крайне низкое напряжение в электросети.
Блокировка рабочего колеса.
Жидкость, в которую погружён насос не соответствует его рабочим диапазонам (слишком горячая, вязкая, с большой плотностью и пр.)

В этом случае необходимо отключить электронасос «Гном» от сети и повторить попытку включения через 30-90 минут, предварительно убедившись в наличии необходимого напряжения в электросети. Этого времени достаточно, чтобы перегретый насос остыл. Если остановка насоса повторяется, то его надо достать и разобрать для выявления и устранения неисправности.

Использование автомата для защиты электродвигателя рекомендуется заводом-изготовителем и позволяет защитить насос «Гном» от замыкания и перепадов напряжения

Насос работает, но напор маленький

Насос «Гном» качает воду, но напор воды при этом значительно ниже, чем был раньше. Возможные причины:

Течь на линии водоподачи (шланги, трубы).
Низкое напряжение в электросети.
Загрязнение рабочего колеса и недостаточная скорость его вращения.
Неправильное направление вращения рабочего колеса.
Большой зазор между колесом и подвижным диском.
Износ рабочего колеса.

Если низкий напор не является следствием низкого напряжения в сети или течи на линии, то насос следует отключить от электропитания, извлечь из перекачиваемой жидкости и разобрать для осмотра и проведения ремонтных работ.

При износе рабочего колеса производится его замена. При засорении или неправильной установке после самостоятельной сборки, следует разобрать агрегат, прочистить и установить колесо в правильное положение.

Лучшие инновационные циркуляционные насосы для систем отопления, ГВС, кондиционирования и охлаждения воздуха

Grundfos ALPHA2 – циркуляционные насосы с интеллектом

Линейка Alpha2 – это новое поколение датских приборов на базе серии UPS. Модели обладают опцией autoADAPT – способны гибко реагировать на смену температуры в контуре: для вывода рабочей точки насоса в оптимальное положение автономно регулируют подачу.

Имеют функции: летнего и ночного режима, защиты от холостого хода и перегрева. Оснащены двигателем на стабильных магнитах и уникальным штекером. Обладая моментом старта 27 Н·м, легко запускаются после длительного простоя.

Плюсы:

высокая энергоэффективность: достигается автоматическим регулированием производительности, а также настройками скорости и 2 давлений, у которых по 3 варианта фиксации;
разнообразие модификаций: кроме стандартных с чугунной оболочкой, предлагаются версии с воздухоотделителем (“A”) и корпусом из нержавейки (“N”) для ГВС;
надежность: детали изготавливаются из износостойких нержавеющих материалов;
минимальный уровень шума – до 43 дБ;
удобство пользования: все важные параметры выводятся на переднюю панель;
малые габариты и вес: у самого ходового циркуляционного насоса отопления Grundfos ALPHA2 25-40 длина – 18 см, вес – 2,1 кг;
долговечность: гарантия выдается на 5 лет.

Минусы:

плохая адаптация к скачкам напряжения;
сравнительно высокая стоимость – цена на Grundfos ALPHA2 25-40: 9,0÷11,1 тыс. руб.

DAB VA – циркуляционные насосы обновленные

В линейном ряду VA котируются модели с характеристиками, аналогичными вышеприведенным. Наиболее ходовой циркуляционный насос отопления – DAB VA 35/180 с производительностью 3 м3/ч, напором 4,3 м, давлением max 10 бар, мощностью – 71 Вт.

В 2017 г. итальянский производитель агрегат доработал и обновил. С октября выпускается: чугунный корпус – с катафорезным покрытием, двигатель – с керамическим валом в новом исполнении, этикетка – с лазерной гравировкой.

Плюсы:

энергоэффективность: существует возможность 3-скоростной регулировки;
простой монтаж – с помощью быстроразъемного соединения в горизонтальном / вертикальном положении;
возможность выбора установочной длины: 18 или 13 см;
ремонтопригодность: для демонтажа корпуса снимаются лишь 4 винта;
уровень шума сопоставим с силой звука при спокойном разговоре;
долговечность: с октября 2017 года оболочка электродвигателя – с литого алюминия, рабочее колесо – с технополимера, упорный подшипник и вал – с керамики, втулки – с графита, кольца уплотнения – с EPDM, другие детали – из нержавейки;
доступные цены, например, циркуляционный насос DAB VA 35/180 стоит 3,3÷4,4 тыс. руб.

Минусы:

иногда попадаются агрегаты с дефектами;
отсутствует информационное табло.

UNIPUMP LPA – циркуляционные насосы энергосберегающие

Циркулирующие насосы Unipump линейки LPA по используемым технологиям и принципам работы имеют много общего с агрегатами Grundfos серии Alpha 2. Они подходят для систем отопления с ночным режимом, а также переменными производительностью и температурой.

Аппараты рассчитаны на циркуляцию в 1- и 2-трубных контурах бытовых СО и СГВС. Оснащаются: двигателем с продолжительными магнитами, блоком частотного регулирования, панелью управления.

Плюсы:

экономия электроэнергии: достигается выставлением одного из пяти режимов;
благодаря «мокрому» варианту ротора отсутствует перегрев: подшипники регулярно смазываются циркулирующей водой;
соблюдение стандартных эксплуатационных параметров: температура жидкости в контуре – от + 2 до +110 °С; максимальное давление в сети – 10 бар;
незначительный уровень шума – составляет лишь 43 дБ;
удобство эксплуатации: текущие показатели выводятся на монитор;
высокая степень защиты: IP42;
малые размеры (под монтаж – 13 и 18 см), потребляемая мощность (22÷45 Вт) и вес.

Минусы:

высокая цена по сравнению с устаревшими циркуляционными насосами линейки UPS: UNIPUMP LPA 25-60 стоит около 5,5 тыс. руб.;
невысокие эксплуатационные обязательства: срок службы – от 5 лет; гарантия – 24 месяца.

Характеристики вихревых насосов

На фоне параметров других насосов технико-эксплуатационные показатели вихревого агрегата малопривлекательны, что объясняется низким КПД, который составляет не более 45 %. Но этот изъян компенсируется простой конструкцией и универсальностью ее применения. Средние же характеристики вихревых моделей выглядят так:

Мощность – от 300 до 650 Вт.
Производительность – от 30 до 50 л/мин.
Высота подъема воды – до 10 м у обычных агрегатов для домашнего хозяйства.
Глубина всасывания – в среднем 7-9 м.
Напор – 25-250 м.
Напряжение электродвигателя – используется однофазная сеть на 220 В.
Температурный режим рабочей жидкости – до 40-50 °С.
Материал корпуса – чугун или нержавеющая сталь.
Давление – 5 Атм.
Масса – до 10 кг.

Технические характеристики и маркировка

Насосы линейки «Гном» относятся к классу одноступенчатых вертикальных погружных насосов моноблочной конструкции. Они предназначены для откачки дренажных и грунтовых вод, содержащих по массе не более 10% твёрдых механических частиц, плотность которых не превышает 2,5 тыс.кг/м3. Допускается перекачка фракций не более 5 мм. Температура откачиваемой жидкости — до +35ºС, а для моделей с маркировкой «Тр» — до +60ºС.

Корпус погружного электронасоса выполнен из пластика, чугуна или из стали. Рабочие колеса и кожух двигателя изготовлены из чугуна. Оборудование выпускается с разными типами двигателя, в зависимости от которых определяется возможность питаться от электросети бытовой категории с напряжением 220 В или от трехфазной промышленной с напряжением 380 В и частотой 50 Гц.

Производители центробежных насосов Гном предлагают широкую линейку продукции с разными техническими характеристиками, благодаря чему можно подобрать модель с необходимыми параметрами

В комплектацию электронасоса входит: шнур питания длиной 10 м для трехфазной или шнур и пусковое устройство для однофазной электросети. Большинство производителей за отдельную плату и по требованию покупателя включают в комплект автомат для защиты мотора работающего от сети 380 В.

Такие технические характеристика, как мощность, параметры энергопитания, производительность (скорость перекачки), максимальный напор, а также размеры и масса оборудования зависят от конкретной модели. Сравнить технические характеристики моделей насосов «Гном» вы можете, используя таблицу:

Технические характеристики насосов указаны на номинальном режиме и могут отличаться не более чем на десять процентов для показателей напора и не более трёх процентов для КПД

Все насосы, выпускаемые под брендом «Гном» имеют маркировку. Зная, что скрывается за цифрами и обозначениями, можно легко понять какими характеристиками и особенностями обладает насос. Само слово «Гном» является аббревиатурой и расшифровывается так: Г — грязная вода, Н-насос, О — одноступенчатый, М — моноблочный.

Главное преимущество серии насосов Гном — простота конструкции. Разобрать для прочистки и собрать агрегат без проблем можно своими руками

Первая цифра в маркировке обозначает производительность в м3/час, вторая — напор в метрах. Например, «Гном 10-10 Тр» — это насос, имеющий производительность 10 м3/час и напор 10 м. Обозначение «Тр» говорит о том, что данное оборудование может перекачивать воду температурой до +60 С. Буква «Д» обозначает, что оборудование оснащено поплавковым выключателем (датчиком уровня).

Насосы маркированные аббревиатурой «Ех» относятся к группе взрывозащищённых. Такие агрегаты способны осуществлять откачку воды с примесями нефтепродуктов, в составе которых содержится не более 3% серы. В аварийных случаях насос можно применять для работы в среде, содержащей до 100% сырых нефтепродуктов.

Галерея изображений
Фото из
Погружные насосы марки Гном предназначены для перекачки жидких сред с содержанием минеральных включений до 1250 кг/м3

Модификации этой марки используют как для перекачки воды из открытых водоемов, так и для осушения подвалов и котлованов

Всасывание воды производится центробежным устройством, расположенным в нижней части корпуса, затем жидкость выталкивается к патрубку с подключенной к нему трубой

Модели Гном могут перекачивать жидкости с минеральными частицами размером от 5 до 25 мм. Для того чтобы в систему не попадали более крупные частицы, всасывающую часть защищает фильтр

Модели насосов марки Гном

Сфера применения насосов Гном

Принцип работы центробежных агрегатов

Фильтр погружного насоса Гном
