Уклон дренажной трубы: как рассчитать дренаж на склоне

Возведение дренажа

Правила, по которым устраивают дренаж

Обезопасить сооружения и насаждения от избытка влаги можно, зная правила устройства дренажа:

  1. Закрытая дренажная система предполагает создание траншеи в грунте, глубина которого 70-150 см, а ширина – 25-40 см. Обязательно предусматривается уклон, направленный к искусственному или естественному водоприемнику. Уклон, следуя которому монтируются дренажные системы – СНиП описывает так:
  • значение уклона 2 см на 1 погонный м, если грунт глинистый;
  • 3 см на 1 погонный м, если почвы песчаные.

Вариант дренажной системы с углом наклона 2 см на 1 м (i=0.02)

  1. Дно получившегося углубления покрывается подушкой из щебня. На него выкладываются дрены, затем все вновь засыпается щебнем. Далее производится засыпка системы грунтом.
  2. Сточные воды текут по дренажным трубам, собираются в коллекторе и в конечном итоге оказываются в водоприемнике (река, овраг, пруд и пр.).
  3. Контроль над работой дренажной системы осуществляется через смотровые колодцы, построенные из железобетонных или полимерных колец.

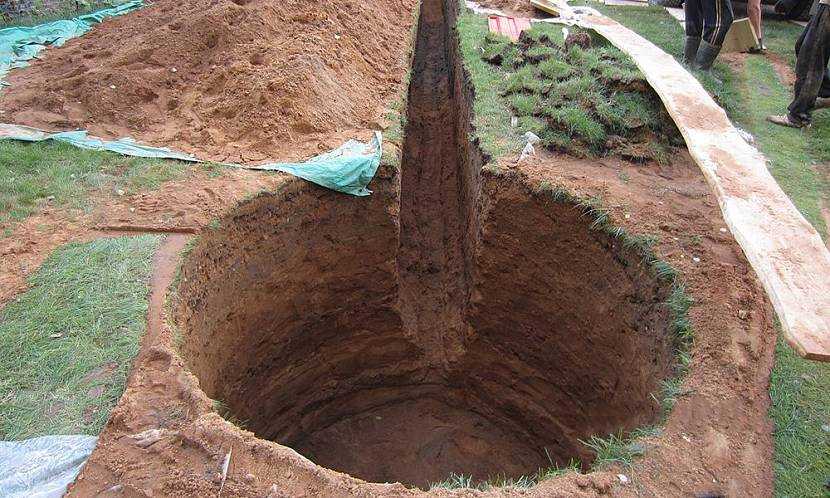

Вырытая система траншей

Совет от профессионала: Если система дренажа установлена верно, уровень грунтовых подземных вод не поднимается выше допустимой точки, а, наоборот, начинает снижаться. Это приводит к повышению плодородности почвы на участке. Если же дренажная система не построена, возможно перенасыщение почвы влагой, что оказывает отрицательное влияние на постройки и посевы.

Строительство дренажной системы должно происходить из качественных, добротных материалов. Требования к их качеству регулируются такими государственными стандартами:

  • ГОСТ 8411-74. Трубы керамические дренажные. Технические условия;
  • ГОСТ 1839-80. Трубы и муфты асбестоцементные для безнапорных трубопроводов. Технические условия.

Методика устройства дренажной системы

Мероприятия по устройству дренажной системы состоят из нескольких этапов:

  1. Выкапывается траншея глубиной около 70 см шириной примерно 50 см. Она должна располагаться на склоне, выше дома, чтобы собирать талый снег и атмосферные осадки с участка. Воды выводятся за пределы территории через дренажные трубы.
  2. Дно траншеи предварительно выкладывается гравием, он тщательно утрамбовывается.
  3. На гравийную подушку помещаются дрены – перфорированные гофротрубы с диаметром 100 мм. При этом соблюдается уклон (2-3 см на п.м.), а трубы оборачиваются геотекстилем – он предотвращает попадание крупных частиц грунта внутрь системы.

Укладка слоев дренажа: геотекстиль-керамзит-трубы

  1. Дренаж покрывается слоем материала, который хорошо пропускает воду, например, керамзитом.
  2. Производится обратная засыпка грунтом.

В результате на участке образуется дренажная система, которая эффективно собирает осадки и талые воды, а в противном случае они просто стекали бы вниз по склону.

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

  • размер диаметра трубопроводов;
  • уровень закладки трубопроводов;
  • значения уклона труб;
  • плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Величина #1 – расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 – глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

  1. Уровень промерзания грунта.
  2. Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 – уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.

Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Величина #4 – необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется  вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.

Мероприятия для предупреждения подтапливания построек ↑

Защита подвалов и фундаментов построек от подтопления – первоочередная задача, которую необходимо решать еще на этапе их возведения. Для этого выполняют целый комплекс мероприятий:

  1. По периметру постройки, выдержав расстояние до стен в 2-3 метра, выкапывают траншею глубиной, рассчитанной на основе вышеописанных методик, и шириной в полметра. Конец траншеи, имеющий самую низкую отметку, должен подводиться к котловану под дренажный колодец.
  2. В самой нижней точке участка выкапывают котлован под водосборный колодец. Место под его обустройство выбирают с учетом удобного слива воды или возможностью откачки содержимого дренажным насосом.
  3. Дно траншеи выравнивают таким образом, чтобы соблюдался уклон в 2-3 см на каждый погонный метр прокладываемого трубопровода. Устилают дно щебеночной отсыпкой, формируя слой высотой 30-40 см.
  4. На «подушку» щебня выкладывают трубы, контролируя угол уклона строительным нивелиром.
  5. Дно вырытого котлована выравнивают, устилают песчаной или щебеночной отсыпкой. На выровненное основание устанавливают дренажный колодец.
  6. В стенках колодца, в точках подведения дренажных труб проделывают отверстия соответствующего диаметра. Состыковав трубы с отверстием дренажного колодца, герметизируют сопряженные элементы путем обработки их специальными битумными составами или силиконовыми смесями.

Рассчитываем по толщине фундамента

В данном случае также поможет простое арифметическое действие. К значению глубины основания дома прибавить еще полметра. Этого достаточно, чтобы предотвратить подмывание фундамента. Например:

Глубина фундамента Добавить Глубина канавы
1 метр 0,5 метра 1,5 метра

Расчет поможет создать дренажную систему на правильной глубине.Заранее удалить влагу и предотвратить сырость в подвалах и подмывание основы здания.

Важно учитывать сезон проведения строительных работ. Весной подземные воды максимально приближаются к поверхности земли, а летом – удаляются вглубь

Самый низкий их уровень наблюдается зимой.

При расчете глубины заложения дрен на участке, можно обращать внимание на среднюю толщину снежного покрова в конкретной местности. Снег является неплохим естественным утеплителем

Профессионалы советуют сочетать оба способа расчета глубины закладки системы водоотведения, чтобы выбрать оптимальные параметры – те, что больше, с запасом.

Правильно рассчитанная схема дренажной системы обеспечит ее бесперебойную работу, позволит более рационально использовать силы и ресурсы.

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный  вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант  вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Основы создания проекта

Проектирование является начальной стадией при выполнении любой работы. Это напрямую относится и к созданию дренажной системы.

Схема пристенного дренажа.

При проектировании дренажной системы учитываются такие факторы:

  • уровень устойчивости пород грунта к процессу вымывания частиц;
  • показатель проницаемости отдельных пород;
  • наличие тектонических нарушений на участке;
  • состав грунтовых вод;
  • местонахождение источников, подпитывающих грунтовые воды, и их интенсивность.

План дренажа должен соответствовать положениям действующих нормативных документов. Основными требованиями при являются:

  • размер уклона от верхней точки трубопровода до водосборных сооружений составляет 0,5-0,7 %;
  • наличие элементов, которые контролируют функционирование системы и осуществляют ее промывку;
  • дно трубы располагается на 20 см ниже уровня залегания фундамента (при близком нахождении дренажа от дома)

По возможности план должен включать установку ревизионных колодцев. Их следует установить в местах поворотов трубы.

Глубина залегания дренажных труб

При расчёте глубины дренажа на участке следует основываться на таких параметрах:

  • уровень промерзания грунта;
  • глубина, на которой уложен фундамент основной постройки (дома).

Глубина залегания дренажных труб

По глубине промерзания

Если трубопровод проложить выше уровня промерзания грунта, зимой он замёрзнет, а во время паводка не сможет выполнять свою работу. Чтобы проведанные усилия не были напрасными, нужно укладывать трубы ниже уровня промерзания грунта, или же позаботиться о качественном утеплении элементов дренажной системы.

Глубина промерзания грунта зависит от характера почвы, от толщины снежного покрова, диаметра труб, которые применяются для обустройства дренажной системы. Чтобы рассчитать, на какой глубине делать дренаж, следует от глубины промерзания грунта в данной местности отнять значение диаметра трубы плюс 100мм.

По глубине фундамента

Основной вред, который причиняют талые воды и атмосферные осадки – это подмывания фундамента, поэтому при расчёте глубины залегания дренажных труб следует принять во внимание то, на какой глубине уложено основание

Дренажные трубы

Фундаменту грозят не только поверхностные, но и грунтовые воды, уровень которых поднимается во время паводка весной. Чтобы избежать негативного влияния влаги на основание, следует укладывать дренажные трубы на глубину, равную глубине заложения фундамента плюс 50 см.

Каково должно быть углубление для укладки дренажа?

Выделяются два основных типа дренирования:

  • поверхностный дренаж;
  • глубинный дренаж.

Важную роль при установке играет плотность почвы, её структура и содержание влаги.

Одним из самых главных условий для определения, на какую глубину класть трубы, является установка ниже уровня промерзания грунта. Это делается для того, чтобы весной, во время подтопления, система не замерзала и выполняла свою функцию

Второе важное условие – трубу следует закладывать ниже уровня фундамента (его самой нижней точки), как минимум на полметра. Это необходимо для того, чтобы во время обильных дождей и весенних паводков, система не позволяла воде подниматься до уровня фундамента

Схема дренажа и водоотвода

Принимая во внимание вышеизложенные характеристики, производится выбор типа дренажной системы, которая может быть поверхностной, вертикальной и глубинной. Поверхностный дренаж выполняет функцию отвода дождевой и талой воды с поверхности участка. Произвести проектирование и монтаж такой системы несложно

Поскольку дрены располагаются на поверхности, расчет глубины дренажа производить не нужно, соответственно, и объем земляных работ является незначительным

Произвести проектирование и монтаж такой системы несложно. Поскольку дрены располагаются на поверхности, расчет глубины дренажа производить не нужно, соответственно, и объем земляных работ является незначительным

Поверхностный дренаж выполняет функцию отвода дождевой и талой воды с поверхности участка. Произвести проектирование и монтаж такой системы несложно. Поскольку дрены располагаются на поверхности, расчет глубины дренажа производить не нужно, соответственно, и объем земляных работ является незначительным.

Вертикальный дренаж – это система дренажных колодцев, расположенных в местах наибольшего скопления влаги. Собранная вода отводится либо в нижние слои грунта, либо откачивается при помощи насосного оборудования.

Глубинная система отличается наибольшей эффективностью, поскольку позволяет защитить территорию практически от всех источников водного питания. Она представляет собой сеть дренажных труб, которые располагаются на определенной глубине. Такой дренаж часто применяют для защиты фундаментов и подвальных помещений,а также садовой территории от грунтового и грунтово-напорного питания.

Почему не работает дренажная система?

Довольно часто мастера, создав своими руками водоотвод, не понимают, почему их творение не выполняет поставленные задачи.

Причин может быть несколько:

  1. Забились отверстия в трубах. Такая ситуация возможна если нарушена последовательность работы. То есть на дно вырытой канавы сначала насыпался щебень, а на него песок. Он как раз и попал в отверстия труб.
  2. Вода сама не стекает в канализацию. Это возможно в том случае если нарушен уклон дренажной трубы при укладке.
  3. Также дренажная система не будет правильно работать, если не сделана отсыпка или не были поставлены обратные клапаны.

Любое устройство нужно периодически осматривать и исправлять проблемы. Дренажная система не исключение. Чтобы она отлично выполняла свою работу, следует время от времени измерять уровень воды в смотровых колодцах и очищать конструкцию от мусора и грязи. Также при посадке на участке каких-либо деревьев следует учитывать место расположения дренажной системы. Подобные насаждения нельзя укоренять ближе, чем на два метра к трубе. Для красивого вида, место прокладывания труб можно задекорировать дерном или неприхотливыми цветами.

Причины, способные вызвать сбои в работе системы дренажа

Бывают случаи, когда дренажная система начинает работать с перебоями, не выполняя должным образом требуемых функций. Для того, чтобы ситуацию исправить, потребуется выявить причины неполадок.

Выявляют следующие причины неполадок:

  • Забитые отверстия труб. Нарушения последовательности выполнения работ чаще всего являются их причинами. К примеру, если сперва в приготовленные траншеи засыпают не песок, щебень, который и вызывает заторы труб в последующем;
  • Не обеспечивается требуемый сток воды в канализацию, что может быть вызвано нарушением уклона дренажных труб во время их укладки;
  • Неправильную работу дренажной системы может вызвать отсутствие обратных клапанов или не сделанная отсыпка.

В любом случае дренажная система требует постоянного контроля, осмотра и исправления проблем со стороны домовладельцев. Планируя высаживать на участке какие-либо деревья, не следует забывать того, они не должны располагаться ближе двух метров относительно проходящей трубы. Для декора можно использовать дерн или неприхотливые виды цветов.

Использование качественной дренажной системы обеспечит Вашему дому защиту от плесени и сырости, а кроме того, благодаря ей с участка будет отводиться лишняя влага. Самым главным является правильная технология укладки и соблюдение техники безопасности в ходе монтажа дренажной системы. Правильный уклон дренажа также играет важную роль.

Расчет дренажной системы

Когда запаслись всеми необходимыми материалами, можно приступать к расчетам дренажной системы нашего участка. Нам потребуется рассчитать глубину заложения труб и колодцев и оптимальные уклоны трубопроводов.Обычно дренаж фундамента устраивается на 0,3-0,5 м., ниже опорной конструкции. Трубы следует монтировать под таким уклоном, чтобы вода из них быстро добиралась до коллектора – обычно это 20 мм., для каждого погонного метра.

Необходимо найти высшую и нижнюю точки участка. В верхней (как правило, самый высокий угол постройки) расположим место скапливания вод, а в другой поставим колодец для приёма. Таким образом, мы создадим естественный уклон, что избавит нас от необходимости покупать дополнительные насосы.

Что нам потребуется из инструментов?

2 лопаты – совок и штыковка, кирка, перфоратор и тачка для вывоза земли и привоза щебёнки.

Правила установки двойной системы

Грамотная установка комбинированной системы обязательно выполняется по заранее созданному проекту, в котором указываются нюансы, касающиеся привязки к участку и синхронизации работы колодцев, чтобы и дренаж и «ливневка» исправно работали как в штатном режиме, так и при перегрузке.

При монтаже требуется учитывать следующие нюансы:

  • Обустройство дренажной системы это достаточно недешевое удовольствие. Если же что-то пойдет не так и через несколько лет дренаж перестанет работать, то на его восстановление придется затратить средств не меньше, чем на проведение нового, особенно учитывая, что придется «расковыривать» ландшафтный дизайн. Как итог, обустройством дренажа должны заниматься профессионалы.
  • В период половодья каждая из систем будет перегружена. Так как они собирают влагу с разных источников, то и дрены должны быть проложены для каждой системы отдельно. Можно это делать в одной траншее, но на разной глубине. Колодец для сбора воды можно использовать общий.
  • При выкапывании траншей для дренов обязательно стоит учесть, что дно ямы будет устлано щебнем и песком. Это значит, что при необходимости разместить дрен на определенной глубине, яму надо выкапывать глубже на толщину слоев песка и щебня.


Котлован для колодца дренажной системы должен быть достаточно глубокимИсточник besplatka.ua

  • Обычно вода собирается в накопитель (яма или резервуар), откуда используется для технических нужд или откачивается в водоемы или просто подальше от участка. Если для дренажа используются перфорированные трубы, то отводящие всегда цельные. При совмещении их в одной траншее по вертикали, перфорированные укладывают снизу, а обычные сверху.
  • Если в траншее трубы магистрали и дрены совмещают по горизонтали, то их прокладывают параллельно, на небольшом расстоянии друг от друга (чтобы в случае, если магистральная труба повреждена, вода оттуда не попадала в дренажную систему и не перегружала ее).

Про монтаж ливневой системы и дренажа в следующем видео:

Заключение

Комбинированная система дренажа и ливневой канализации является не только эффективным средством для избавления от подтопления участка, но и достаточно выгодным предложением, так как позволит упростить систему и сэкономить при приобретении многих дополнительных элементов. Получается, что будет сохранена целостность фундамента и будут сэкономлены деньги на гидроизоляции и обустройстве обеих канализаций по отдельности.

Заключение

Создание дренажной системы своими руками – сложный процесс, требующий не только навыков работы с инструментами, но и навыков проектирования. Самая сложная часть работы – спроектировать дренаж, чтобы он без сбоев выполнял свои функции по отведению лишней воды с участка. На основании проекта выполняется подготовка траншей, укладка водоотводящих устройств.

За подбором комплектующих для устройства дренажа на участке обращайтесь в компанию Водолов. Опытные сотрудники подберут оптимальные комплекты материалов. Организуют доставку на участок и подробно проконсультируют по устройству. Все продукция в наличие на складе в Иркутске.
