Что собой представляет дренажная траншея, для чего и как она сооружается?

Когда строится дренажная система вокруг дома

Необходимость в отводе грунтовых и дождевых вод возникает, если

  • Глубина котлована строящегося дома оказывается ниже водоносных пластов в грунте. Вода начинает затапливать котлован почти сразу, как только его выкопали.
  • Пол в подвальном помещении не превышает полуметра над предполагаемым уровнем расположения водоносного пласта.

почва глинистая и плохо пропускает воду в грунт. Вода разливается по участку, подступает к стене дома, отчего сыреют стены.

Наружная гидроизоляция здания не всегда способна защитить дом от подступающей влаги. Мало пока строители применяют пенетрон. Это — современный материал для гидроизоляции фундамента и бетонных стен. Кто-то еще не знает о его существовании, а кому-то этот материал кажется дорогим, и предпочтение отдается дешевым рубероиду или битуму.

Чтобы сократить попадание воды к стенам дома или хозяйственным постройкам, вокруг здания (сооружения) вместе с дренажной системой устраиваются отмостки с углом наклона в 2-2,5 процента в сторону пристенного дренажа шириной 50-70см. Отмостки представляют собой асфальтовую (бетонную) дорожку, опоясывающую строение.

Гидроизоляция фундамента жидкой резиной увеличивает срок эксплуатации

Дренажная система состоит из

  • трубопроводов, каналов,
  • колодцев.

Колодцы классифицируются как

  • Смотровые,
  • Поворотные,
  • Накопительные,
  • Отводные.

Дренаж: расчёты и стандарты

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

  • размер диаметра трубопроводов;
  • уровень закладки трубопроводов;
  • значения уклона труб;
  • плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения. Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев. Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

  1. Степень промерзания грунта.
  2. Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться. Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины — 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м. На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется  вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.

Проектирование параметров трассы прокладки

Направление прокладки систематических и головных дренажных конструкций определяют условиями застройки и гидрогеологическими особенностями территории.

Магистраль водоотведения проектируют с соблюдением минимального продольного уклона, величину которого определяют, исходя из следующих факторов:

  • глубины обустройства дренажа;
  • типа осушаемых на участке грунтов;
  • размера и конфигурации объекта;
  • уровня устройства ливневой канализации, предназначенной для принятия стоков (прочитайте: «Системы водоотведения сточных вод, а также их очистки»).

Ограничивается наибольший уклон допустимой скоростью передвижения жидкости в системе – 1,0 м/с. При наличии песчаного грунта дренажную конструкцию создают с уклоном 0,003, на глинистых почвах – 0,002.

Глубину, на которой планируется заложить общие дренажи, определяют при помощи гидравлического расчета, а местных дренажных конструкций — в зависимости от параметров фундамента подвала защищаемых зданий.

Чтобы произвести гидравлический расчет в процессе проектирования дренажа, потребуется ряд характеристик грунта:

  • проницаемость пород почвы;
  • степень их растрескивания на территории участка;
  • устойчивость пород, присутствующих в грунте, к процессу вымывания минеральных частиц;
  • состав грунтовых вод и местонахождение источника их питания;
  • наличие на участке тектонических нарушений.

Проектирование дренажной системы

Что должен содержать проект

Началу устройства дренажа должна предшествовать разработка проекта системы. Проект дренажа создают, опираясь на инженерные гидрологические исследования участка. Его назначение – определение и описание фундаментальных технических характеристик дренажной системы.

Как правило, в проекте содержатся следующие данные:

  • схематическое изображение укладки дренажных труб (глубинных и поверхностных систем);
  • расчетные параметры дрен – сечение, уклон, сборка устьевой части, глубина закладывания в грунт и расстояние относительно друг друга;
  • типоразмеры составляющих дренажной системы (дрен, колодцев, соединительных элементов и т. д.);
  • список необходимых для монтажа конструкции строительных материалов.

Проект дренажа участка

Проект должен учитывать такие факторы:

  • ландшафт участка;
  • среднестатистический объем атмосферных осадков за год;
  • состав и особенности почвы;
  • уровень грунтовых вод;
  • расположение близлежащих естественных водоемов и пр.

Если вы решили создавать проект самостоятельно, нарисуйте упрощенную схему

Что должна включать в себя смета

Перед строительством дренажной системы составляется локальная смета на устройство дренажа, которая складывается из стоимости перечисленных ниже операций:

  • демонтаж железобетонных фундаментов;
  • создание в почве траншей глубиной 2 м вручную, установка креплений по всей ширине и укладывание гидроизоляционного слоя из полимерной пленки;
  • монтаж поперечного дренажа, имеющего двусторонний выпуск;
  • прокладывание канализационного трубопровода из полиэтиленовых труб;
  • засыпка основания под трубопроводы из щебня;
  • установка водосборных коммуникаций, усиление подстилающих слоев и набетонок (армированием);
  • демонтаж существующих асфальтобетонных покрытий;
  • создание новых асфальтобетонных покрытий;
  • монтаж мостиков, переходов, настилов и т. п. из дерева;
  • подготовка грунта под посевы (насыпка слоя почвы толщиной до 20 см);
  • посев различных газонов и других насаждений вручную.

Стоимость дренажа зависит от его длины и глубины укладки

Для устройства дренажной системы понадобятся материалы:

  • щебень;
  • песок;
  • дренажные трубы гофрированные, обернутые геотканью;
  • геотекстиль (иглопробивное нетканое полотно, используемое для создания дополнительного фильтра, который может потребоваться в зависимости от характеристик грунта на участке);
  • смотровые колодцы.

Дренаж воды в подвале

Потребность в отводе воды из подвала возникает, когда рядом с домом проходит водный пласт, и накапливается вода в подвале. Она накапливается в атмосфере, оседает на стенах, создавая благоприятную среду для размножения грибка. Дренаж в подвале можно устроить двумя способами. Первый способ естественный, второй — принудительный, с применением насоса.

Система дренажа в подвале с помощью погружного насоса

Способ первый: скважина

Этот способ хорош, если на глубине под домом есть водный пласт. Выберите в подвале место, где обычно скапливается вода. Это указывает на то, что здесь уровень пола занижен. Выкопайте квадратный накопитель глубиной 35-50 см и длиной каждой стороны 55-60см. Края накопителя чтобы не обваливались, обложите кирпичом. В центре углубления начните бурить скважину диаметром 6 мм. Глубина скважины должна соответствовать глубине водного пласта. Затем в скважину вставляется труба диаметром 32-40мм. Но перед тем как вставить трубу в скважину, высверлите шестимиллиметровые отверстия на конце трубы и на уровне накопителя. Вода будет стекаться в накопитель и, попадая в отверстия трубы, опускаться в грунт, где ее примут грунтовые воды. Устройство подобного дренажного слива позволит надолго избавиться от воды в подвале.

Способ второй: колодец

Для рытья колодца выберите в подвале самое низкое место. Выкопайте в этом месте круглый колодец, с таким расчетом, чтобы в него встала металлическая бочка вровень с полом. Бочку покрасьте изнутри и снаружи, чтобы она прослужила как можно дольше. На дно бочки установите насос с поплавком. Поплавок при накоплении воды в бочке будет включать насос, и вода будет выкачиваться наружу. Куда вы направите воду из бочки — решать вам. Ею можно поливать растения на участке, либо вывести за его пределы.

Описанные выше варианты дренажа выполняются, когда дом уже построен, обжит, и возникла необходимость решать проблему отвода воды.

Но можно эту проблему предусмотреть заранее.

Можно также использовать металлическую бочку, но у нее необходимо отрезать дно, также перфорировать по бокам, и покрасить с целью защиты от коррозии.

Вода из-под дома будет концентрироваться в этом накопительном колодце. Дренаж для плитного фундамента защитит фундаментную плиту от систематического подтапливания и разрушения. Колодец накрывается люком или решеткой.

ПОСМОТРЕТЬ ВИДЕО

Для удаления воды из колодца есть два варианта:

  1. колодец соединяется трубой с пристенной дренажной системой,
  2. Вода выкачивается насосом с поплавком.

Грамотно выполненный отвод воды от фундамента дома значительно увеличит сроки эксплуатации дома и оздоровит в нем микроклимат. Поэтому нельзя пренебрегать столь важным конструктивным элементом строительства и благоустройства.

Как определить уровень воды самостоятельно

Грунтовые воды

Геолого-разведывательные работы и услуги геодезиста оплачивает собственник земельного участка самостоятельно. Не существует законных методов заставить руководство садового товарищества или муниципальную администрацию бесплатно провести анализ грунта либо сделать дренаж на участке.

Если владелец земли не имеет возможности оплатить услуги специалистов по замерам и расчётам, то он вполне может по косвенным признакам определить целесообразность сооружения дренажа.

Существуют следующие способы:

1Пробурить пробную скважину на глубину планируемого залегания фундамента здания и ещё дополнительно 50–60 см. Если в течение первых двух суток в лунках появилась вода – дренаж на участке необходим

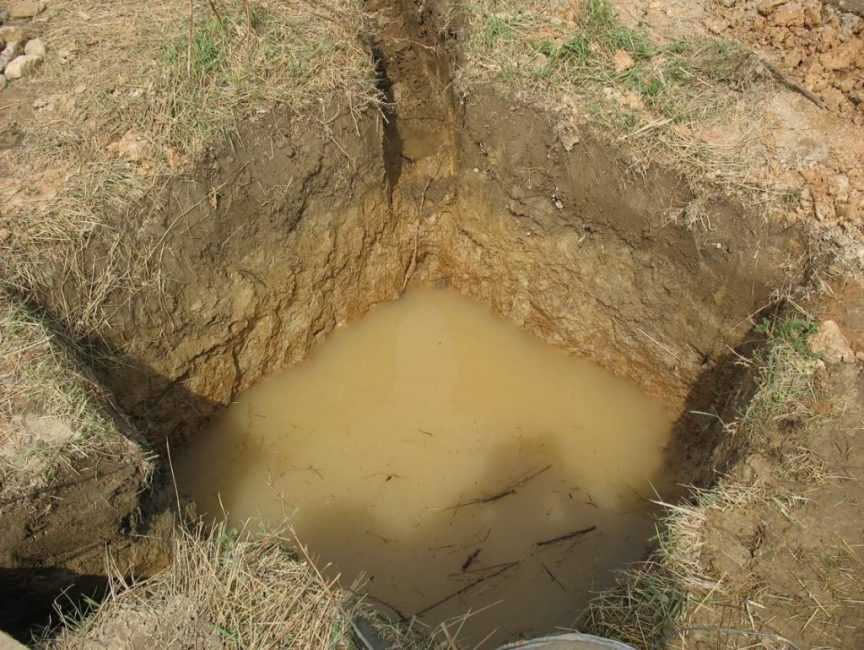

2Выкопать шурф глубиной 650 мм, заполнить его водой до краёв. Если влага впитается в грунт в первые сутки, то почва обладает хорошими впитывающими свойствами, а грунтовые воды проходят на достаточной глубине

3Опросить предыдущих владельцев участка или соседей о случаях подтопления и мерах, принятых по их недопущению

4Осмотреть цокольный этаж здания, подвал или подпол – в норме там не должна чувствоваться повышенная влажность, а на стенах быть виден грибок или разводы

5Оценить уровень воды в близлежащих колодцах или скважинах – он будет совпадать с таковым для грунтовых вод

6Поискать среди растений на участке влаголюбивые садовые культуры или сорные травы, которые даже в период засухи продолжают активно расти. Верный признак близкого залегания воды – наличие рогоза, осоки, камыша, болиголова или крапивы. Уровень воды в норме, если в саду растут степная полынь или солодка

7Оценить состояние грунта после дождя: если остаются лужи, а к вечеру над участком образуется дымка тумана – вода пролегает близко к поверхности

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Схема и порядок устройства системы

Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.

В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.

В простом варианте делается это, примерно, так:

  1. На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
  2. На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
  3. Обе дрены соединяются перпендикулярными траншеями.
  4. От горизонтальной дрены нижнего уровня делают отвод в дренажный колодец.

Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.

Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».

Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в ливневую канализацию.

Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.

Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.

Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:

  • уровень заглубления труб;
  • уровень заглубления галерей;
  • уровень заглубления скважин (если такие есть).

На эффективность защиты оказывают также влияние размеры контура.

Составление проекта дренажной системы

Чтобы добиться максимального результата и создать действующую систему отвода вод, необходимо составить проект дренажа. При составлении схемы и плана рекомендуем опираться на нормативы, представленные в СНиП 2.06.15-85. Здесь же можно найти информацию о размерах, качестве и материале элементов для дренажных систем.

Проект обязательно должен включат в себя и общие положения (например, чертеж системы на территории дачного участка), и проработанную детализацию всех элементов – от дренажных труб до колодцев и сложных узлов (+)

Обязательное приложение – смета с указанием строительных мероприятий и сумм на материалы и работы.

Перед составлением проекта необходимо самостоятельно или при помощи специалистов подготовить следующие материалы:

  • данные о грунте и верхних почвенных слоях (состав, технические характеристики);
  • план расположения всех значимых объектов – зданий, бассейна, беседок, дорог;
  • схемы фундаментов построек в разных ракурсах и в разрезе, с указанием размеров и глубины закладки;
  • топографическая карта дачного участка с указанием особенностей рельефа;
  • схема существующих поверхностных и находящихся в земле коммуникаций;
  • данные о гидрогеологических особенностях местности.

Также на схемах и чертежах желательно указать декоративные объекты и места посадки зеленых насаждений. Это необходимо, чтобы элементы дренажной системы не повредили фруктовые деревья, клумбы, альпийские горки и др.

Проекты для песчаных и глинистых грунтов различаются. Например, для песчаных легче разработать систему, направленную на понижение уровня грунтовых вод, а для суглинков наиболее эффективным является местный открытый дренаж. Напоминаем, что дренажная система эффективно функционирует только при профессиональном подходе, любительские схемы часто не срабатывают.

Когда выполняется дренаж фундамента

Пристенный дренаж фундамента нужно предусмотреть сразу, если по опыту соседей знаете, что проблема накопления воды в подвале существует. Если не уверены в том, что она нужна, можно ограничиться отмостком. И решать проблему по мере ее появления.

Прожив на участке в течение какого-то времени, вы успеете изучить его. Вы узнаете,

  • где пролегают водоносные слои,
  • какой глубины (если она действительно нужна) выкапывать дренажную канаву,
  • какие лучше приобрести трубы для дренажной системы.

Пристенный дренаж фундамента нужно предусмотреть сразу на этапе возведения стен

Правда, выполняя дренаж фундамента, а если быть более точными, пристенный дренаж вокруг фундамента потом, по прошествии какого-то времени после завершения строительства, придется сломать бетонное или асфальтовое покрытие вокруг дома, нарушить ландшафтный дизайн, пересадить прижившиеся кустарники и деревья.

Поверхностные и глубинные схемы

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод. Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

Схема водоприемников дренажа поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп). Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо  на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы. Практика монтажа таких схем часто указывает на распространенную ошибку — неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

В каких случаях необходимо проектировать дренаж?

В процессе обустройства участка некоторые люди задают вполне закономерный вопрос: зачем вообще дренаж? Попытаемся дать ответ. Необходимость в дренаже возникает для сокращения уровня почвенных вод. Такое решение помогает предотвратить негативные последствия для строительных объектов и растительности, которые имеются на рассматриваемой территории.

Без такого устройства сложно представить какой-либо земельный участок, поскольку оно способствует предотвращению застоев жидкости в грунте. Следовательно, об избытке влаги можно не переживать. Участок может быть переувлажнен в силу ряда причин:

  • глинистый грунт;
  • территория находится во впадине или у подножия возвышенности;
  • здания либо забор по периметру объекта обладают глубинным фундаментом;
  • почти отсутствуют деревья, а площадь водонепроницаемых покрытий увеличена.

Еще причиной избыточной влажности может оказаться повышенная влагоемкость грунта. Многие территории центральной полосы нашей страны подвержены регулярному затоплению в связи с дождями и снегопадами.

Как определить уровень залегания грунтовых вод

Уровень залегания грунтовых вод

Перед приобретением земли или проектированием жилого строения на ней нужно изучить участок на предмет глубины залегания подземных вод.

Для этого проводятся геолого-геодезические изыскания, которые включают в себя:

1Топографическую съёмку участка в рамках кадастровых границ

2Изучение характеристики рельефа земли с указанием горизонталей, показывающими равнинный либо волнистый участки

3Лабораторное изучение образцов грунта, в том числе на предмет его физико-химических свойств

4Исследование архивных данных, профильных аналитических материалов о сезонности колебаний уровня грунтовых вод, геологическую разведку

5Изучение возможности возникновения оползней, подтоплений и набуханий

По итогам исследования специалисты для владельца участка готовят заключение, в котором дают рекомендации:

  • какой вид дренажа необходимо использовать
  • насколько глубоко должен располагаться фундамент дачных строений и их предпочтительная конструкция
  • какой вид гидроизоляционных материалов выбрать
  • какие потенциально разрушительные химические соединения есть в почве, и какие методы защиты от них выбрать
