Тепловой насос для отопления дома. принцип работы и стоимость всей системы

Принцип работы насоса воздух-вода

Как уже было сказано, основным источником тепловой энергии для установок этого типа является атмосферный воздух. В принципиальной основе работы воздушных насосов лежит физическое свойство жидкостей к поглощению и отдаче тепла во время фазового перехода из жидкого состояния в газообразное, и обратно. В результате смены состояния выделяется температура. Система работает по принципу холодильника наоборот.

Для эффективного использования этих свойств жидкости легкокипящий хладагент (фреон, хладон) циркулирует по замкнутому контуру в конструкцию которого входят:

  • компрессор с электроприводом;
  • обдуваемый вентилятором испаритель;
  • дроссельный (расширительный) клапан;
  • пластинчатый теплообменник;
  • медные или металлопластиковые циркуляционные трубки, соединяющие основные элементы схемы.

Движение хладагента по контуру осуществляется благодаря давлению, развиваемому компрессором. Для снижения тепловых потерь трубы покрываются теплоизоляционным слоем из искусственного каучука или вспененного полиэтилена с защитным металлизированным покрытием. В качестве хладагента используют хладон или фреон, способный закипать при отрицательной температуре и не замерзающий до -40°C.

Весь процесс работы состоит из следующих последовательных циклов:

  1. В радиаторе испарителя находится жидкий хладагент, температура которого ниже, чем у наружного воздуха. Во время активного обдува радиатора тепловая энергия от низко потенциального воздуха передается хладону, который закипает и переходит в газообразное состояние. При этом его температура повышается.
  2. Подогретый газ поступает в компрессор, где в процессе сжатия еще более нагревается.
  3. В сжатом и разогретом состоянии пары хладагента подаются в пластинчатый теплообменник, где по второму контуру циркулирует теплоноситель системы отопления. Поскольку температура теплоносителя значительно ниже, чем у разогретого газа, фреон активно конденсируется на пластинах теплообменника, отдавая тепло в систему отопления.
  4. Охлажденная парожидкостная смесь поступает на дроссельный клапан, который пропускает к испарителю только охлажденный жидкий хладагент с низким давлением. После чего весь цикл повторяется.

Для увеличения эффективности теплоотдачи трубки на испарителя навито спиральное оребрение. Расчет системы отопления, выбор циркуляционных насосов и другого оборудования должен учитывать гидравлическое сопротивление и коэффициент теплопередачи пластинчатого теплообменника установки.

Видео обзор устройства системы и ее работы

Инверторные тепловые насосы

Наличие инвертора в составе установки позволяет обеспечить плавный пуск оборудования и автоматическое регулирование режимов в зависимости от температуры наружного воздуха. Это позволяет максимально повысить эффективность работы теплового насоса за счет:

  • достижения КПД на уровне 95-98%;
  • снижения потребления энергии на 20-25%;
  • минимизации нагрузок на электрическую сеть;
  • увеличения сроков эксплуатации установки.

В результате температура внутри помещений стабильно поддерживается на одном уровне, не зависимо от изменения погоды. При этом наличие инвертора в комплекте с автоматизированным блоком управления обеспечит не только зимний обогрев, но и подачу охлажденного воздуха летом при жаркой погоде.

В то же время следует учесть, что наличие дополнительного оборудования всегда влечет за собой его удорожание и увеличение срока окупаемости.

Тепловые насосы типа «воздух – вода», «воздух – воздух»

Тепловой насос типа «воздух – воздух» и «воздух – вода» схожи по принципу работы с кондиционерами. Они стоят дешевле, но проигрывают другим видам насосов по универсальности, применяясь преимущественно для нагревания горячей воды.

Такие устройства имеют два варианта исполнения:

  1. Сплит система состоит из двух блоков, соединенных инженерными коммуникациями. В состав наружного входят мощный вентилятор и испаритель, а внутренний содержит конденсатор и автоматику. При этом компрессор может располагаться как во внутреннем блоке, так и в наружном, чтобы избежать шума в помещении.
  2. В моно системе все элементы собираются в одном корпусе и монтируются либо в доме, соединяясь с улицей гибким воздуховодом, либо снаружи.

Тепловой насос из кондиционера

Современные сплит-системы, особенно инверторного типа, успешно выполняют функции того же теплового насоса воздух – воздух. Их проблема в том, что эффективность работы падает вместе с наружной температурой, не спасает даже так называемый зимний комплект.

Домашние умельцы подошли к вопросу иначе: собрали самодельный тепловой насос из кондиционера, отбирающий теплоту проточной воды из скважины. По сути, от кондиционера тут используется только компрессор, иногда – внутренний блок, играющий роль фанкойла.

По большому счету, компрессор можно приобрести отдельно. К нему потребуется сделать теплообменник для нагрева воды (конденсатор). Медная трубка с толщиной стенки 1—1.2 мм длиной 35 м наматывается для придания формы змеевика на трубу диаметром 350—400 мм или баллон. После чего витки фиксируются перфорированным уголком, а затем вся конструкция помещается в стальную емкость с патрубками для воды.

Компрессор из сплит-системы присоединяется к нижнему вводу в конденсатор, а к верхнему подключается регулирующий клапан. Таким же образом изготавливается испаритель, для него сгодится обычная пластиковая бочка. Кстати, вместо самодельных емкостных теплообменников можно использовать заводские пластинчатые, но это обойдется недешево.

Сама по себе сборка насоса не слишком сложна, но здесь важно уметь правильно и качественно пропаивать соединения медных трубок. Также для заправки системы фреоном потребуются услуги мастера, не станете же вы специально покупать дополнительное оборудование. Дальше – этап наладки и пуска теплового насоса, который далеко не всегда проходит удачно

Возможно, придется немало повозиться, чтобы добиться результата

Дальше – этап наладки и пуска теплового насоса, который далеко не всегда проходит удачно. Возможно, придется немало повозиться, чтобы добиться результата.

Разновидности тепловых насосов и систем

Грунтовые тепловые насосы

Количества тепловой энергии, получаемой от грунта, достаточно для разогрева хладогента до уровня, где тот меняет агрегатное состояние, превращаясь в пар. Удобно то, что на глубине уже в несколько метров сезонные температурные колебания не наблюдаются. Это позволяет пользоваться прибором круглый год, и в доме всегда будет горячая вода.

Есть два способ размещения трубопровода в грунте:

  1. Горизонтальный коллектор – это система горизонтально лежащего контура.
  2. Геотермальный зонд – приемники расположены вертикально и связаны между собой.

Геотермальные насосы с горизонтальным коллектором предполагают заглубление на полтора-два метра. Главное пройти отметку уровня промерзания грунта. Для каждого региона она своя. В среднем это 1,2 метра. Если требуется отопить здание, площадью до 100 кв. м., придется выкопать котлован или вырыть сеть траншей, площадью в 2-3 сотки. Это не обязательно делать под самим сооружением. Главное не садить на задействованном участке растения, имеющие корни, уходящие глубоко в землю.

Водяные тепловые насосы

Для использования такого теплового насоса принцип действия взят тот же. Но отличается тип источника.

В данном случае это грунтовые воды. Естественно, глубина их залегания должна быть доступна в регионе. Но если такая возможность есть, система отличается тепловой стабильностью, так как подземные воды имеют постоянную температуру круглый год. Это делает устройство пригодным для применения в течение всех четырех сезонов. Перед монтажом проводят геологическую разведку, чтобы убедиться, что вода течет на глубине 30-40 метров.

Однако требуется и химический анализ. Если в составе мало солей железа и ряда других примесей, можно ставить геотермальный зонд.

В противном случае это нецелесообразно ввиду наличия риска преждевременного выхода из строя и низкой производительности.

В данном случае применяют грунтовый тепловой насос или воздушный. Именно это требование является причиной того, что среди всей массы рабочих ныне установок тепловые насосы водяного типа используются реже – порядка 5% случаев.

Воздушные тепловые насосы

Главное преимущество этого способа организации отопления и подачи горячей воды – отсутствие необходимости вести полномасштабное строительство.

Не нужно бурить скважины для геотермальных зондов. Нет необходимости рыть траншеи, как в случае с грунтовым тепловым насосом. Все узлы размещаются на поверхности. В итоге сметная стоимость значительно ниже. Времени на установку и обустройство затрачивается меньше. Но при всем кажущемся комфорте это устройство далеко не идеально.

Работа будет эффективной при температуре воздуха не ниже — 15°С.

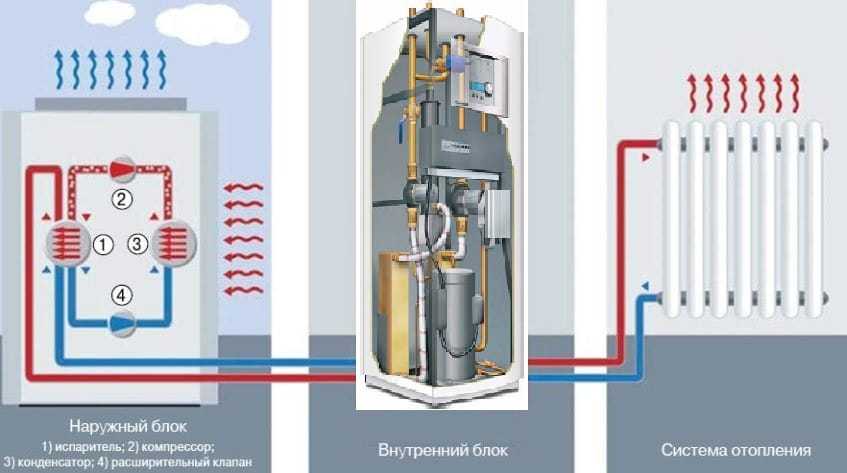

Схематично теплонасос можно представить в виде системы, которая имеет три контура:

  • В первом контуре расположен тепловой носитель, который переносит энергию от источника низкопотенциального тепла.
  • В следующем циркулирует хладагент. Он может испаряться, забирая тепловую энергию из первого контура, или заново конденсироваться, передавая тепло третьему контуру.
  • В последнем контуре циркулирует теплоприемник (обычно вода), который переносит тепло по батареям для отапливания дома.

Преимущества водяных тепловых насосов

По сравнению с грунтовыми и воздушными тепловые насосы «вода-вода» обладают следующими преимуществами:

  • в качестве источника тепла для водяных тепловых насосов используются открытые и закрытые водоемы;
  • водоемы обладают положительной температурой даже в зимнее время;
  • тепловой насос «вода-вода» имеет более короткий внешний контур – следовательно, коэффициент преобразования энергии выше;
  • тепловые насосы «вода-вода» требуют меньше времени и затрат на подготовительные работы;
  • контур водяного теплового насоса не мешает какой-либо деятельности (при грунтовом контуре запрещено строительство и ограничено земледелие).

Особенности монтажа устройства

Порядок подключения теплового насоса для бассейна зависит от особенностей конкретной модели. Поэтому перед началом работ следует внимательно изучить инструкцию изготовителя и точно соблюсти изложенные в ней требования и рекомендации. Обычно промышленные модели поставляются уже в собранном виде и с набором необходимых для установки комплектующих.

Схема функционирования теплового насоса, подключенного к бассейну:1 – Тепловой насос для бассейна2 – Дистанционное устройство управления3 – Чистая вода для бассейна4 – Циркуляционный насос5 – Байпас (обводной канал) и регулировочные клапаны6 – Труба подачи воды из бассейна7 – Фильтр

В ходе подключения понадобится установить пару труб, а также обеспечить электропитание. В систему обслуживания бассейна нагреватель устанавливают таким образом, чтобы он располагался после системы фильтрации и перед хлоратором.

Как показано на этой схеме, тепловой насос следует подключать после фильтра для воды, но перед устройством для ее хлорирования

Очень важно правильно выбрать место для установки оборудования. Обычно тепловой насос типа “воздух-вода” представляет собой агрегат внушительных размеров, напоминающий наружный блок сплит-системы кондиционера

Для установки воздушного теплового насоса необходимо выбрать достаточно просторное место, которое следует защитить от воздействия внешних факторов, например, с помощью навеса

Место для установки такого оборудования должно соответствовать следующим требованиям:

  • хорошая вентиляция;
  • отсутствие препятствия для передвижения воздушных масс;
  • удаленность от открытого огня и других источников тепла;
  • защита от воздействия внешних факторов окружающей среды: осадки, падающий сверху мусор и т.п.;
  • доступность для технического обслуживания и необходимого ремонта.

Чаще всего тепловой насос устанавливают под навесом. Ради дополнительной защиты можно установить пару боковых стен, однако они никак не должны препятствовать воздушному потоку, который нагнетается вентиляторами.

Насос монтируют на металлической раме, основание должно быть строго горизонтальным. Это позволит минимизировать такие проблемы как вибрация и шум при работе прибора, а также защитит устройство от поломок.

Воздушный тепловой насос следует устанавливать на прочном и строго горизонтальном основании. Это позволит снизить вибрацию при его работе и уменьшить количество шума

При монтаже теплового насоса и подключении его к системе важно убедиться, что все его элементы чистые. Не помешает проверить и внутреннюю поверхность труб, с помощью которых осуществляется подключение

Все места соединения труб, по которым циркулирует вода, должны быть тщательно загерметизированы и проверены на наличие протечек. Чтобы вибрация от теплового насоса во время его работы не передавалась остальной системе, имеет смысл рассмотреть вариант подключения с использованием гибких шлангов.

Особого внимания потребует обеспечение электропитания теплового насоса. Оно должно полностью соответствовать правилам установки электрического оборудования с учетом всех требований пожарной безопасности.

Рядом с бассейном обычно сохраняется высокий уровень влажности, и вероятность контакта электрооборудования с водой существенно возрастает. Поэтому необходимо тщательно заизолировать все места электрических контактов, дополнительно защитив их от возможного контакта с влагой.

В схему подключения теплового насоса к электропитанию в обязательном порядке необходимо включить автоматические выключатели, которые снабжены датчиками, реагирующими на повышение температуры. Понадобятся также устройства защиты, которые предотвратят утечку тока.

Все токопроводящие узлы следует в обязательном порядке заземлить. Для подключения кабелей, как силовых, так и контрольных, понадобятся специальные клеммники. В инструкции производителя обычно указано необходимое сечение электрокабелей, через которые можно выполнять подключение оборудования к электропитанию.

Этих данных необходимо придерживаться. Сечение кабеля может быть больше рекомендованного, но никак не меньше.

Установка теплового насоса для подогрева воды в бассейне производится в соответствии с рекомендациями производителя. Обычно его устанавливают после системы очистки воды, но перед устройством хлорирования, если оно имеется

Как работает тепловой насос

Любой теплонасос состоит из испарителя, конденсатора, расширителя, понижающего давление, и компрессора, который давление повышает.

Все эти устройства соединены в один замкнутый контур трубопроводом. По трубам циркулирует хладагент, инертный газ с очень низкой температурой кипения, поэтому в одной части контура, холодной, он представляет собой жидкость, а во второй, теплой, он переходит в газообразное состояние.

Двигаясь дальше, газ перемещается в компрессор, где под действием высокого давления сжимается, а его температура при этом повышается. Став горячим, газ поступает в конденсатор, который также является теплообменником. В нем происходит передача тепла от горячего газа к теплоносителю обратного трубопровода, входящего в отопительную систему дома. Отдав тепло, газ охлаждается и снова переходит в жидкое состояние, в то время, как нагретый теплоноситель поступает в систему горячего водоснабжения и отопления. Проходя через редукционный клапан расширителя, сжиженный газ снова попадает в испаритель – цикл замыкается.

Что такое тепловой насос и как он работает?

Под термином тепловой насос понимается набор определенного оборудования. Основной функцией этого оборудования является сбор тепловой энергии и ее транспортировка к потребителю. Источником такой энергии может стать любое тело или среда, обладающая температурой от +1º и более градусов.

В окружающей нас среде источников низкотемпературного тепла более чем достаточно. Это промышленные отходы предприятий, тепловых и атомных электростанций, канализационные стоки и пр. Для работы тепловых насосов в сфере отопления дома нужны три самостоятельно восстанавливающихся природных источника – воздух, вода, земля.

Тепловые насосы “черпают” энергию из процессов, регулярно происходящих в окружающей среде. Течение процессов никогда не прекращается, потому источники признаны неисчерпаемыми по человеческим критериям

Три перечисленных потенциальных поставщика энергии напрямую связаны с энергией солнца, которое путем нагревания приводит в движение воздух с ветром и сообщает тепловую энергию земле. Именно выбор источника является основными критерием, согласно которому классифицируют тепловые насосные системы.

Принцип действия тепловых насосов базируется на способности тел или сред передавать тепловую энергию другому телу или среде. Получатели и поставщики энергии в тепловых насосных системах работают обычно в паре.

Так различают следующие виды тепловых насосов:

  • Воздух – вода.
  • Земля – вода.
  • Вода – воздух.
  • Вода – вода.
  • Земля – воздух.
  • Вода – вода
  • Воздух – воздух.

При этом первое слово определяет тип среды, у которой система отбирает низкотемпературное тепло. Второе указывает на вид носителя, которому и передается эта тепловая энергия. Так, в тепловых насосах вода – вода, тепло отбирается у водной среды и в качестве теплоносителя используется жидкость.

Тепловые насосы по конструктивному типу являются парокомпрессионными установками. Они извлекают тепло из природных источников, обрабатывают и транспортируют его к потребителям (+)

Современные тепловые насосы используют три основных источника тепловой энергии. Это – грунт, вода и воздушная среда. Самый простой из этих вариантов – воздушный тепловой насос. Популярность таких систем связана с их довольно несложной конструкцией и простотой монтажа.

Однако несмотря на такую популярность, эти разновидности имеют довольно низкую производительность. К тому же КПД нестабилен и зависим сезонных колебаний температурного режима.

С понижением температуры их производительность значительно падает. Такие варианты тепловых насосов можно рассматривать как дополнение к имеющемуся основному источнику тепловой энергии.

Варианты оборудования, использующего тепло грунта, считаются более эффективными. Грунт получает и аккумулирует тепловую энергию не только от Солнца, он постоянно подогревается за счет энергии земного ядра.

То есть грунт является своеобразным тепловым аккумулятором, мощность которого, практически, не ограничена. Причем температура грунта, особенно на некоторой глубине, постоянна и колеблется в незначительных пределах.

Сфера применения энергии, вырабатываемой тепловыми насосами:

Постоянство температуры источника является важным фактором стабильной и эффективной работы данного вида энергетического оборудования. Аналогичными характеристиками обладают системы, в которых водная среда является основным источником тепловой энергии. Коллектор таких насосов располагают либо в скважине, где он оказывается в водоносном слое, либо в водоеме.

Среднегодовая температура таких источников, как грунт и вода, варьируется от +7º до + 12º С. Такой температуры вполне достаточно для того, чтобы обеспечить эффективную работу системы.

Наиболее эффективными считаются тепловые насосы, извлекающие тепловую энергию из источников со стабильными температурными показателями, т.е. из воды и грунта
