Система чиллер-фанкойл: принцип работы и обустройство системы терморегуляции

Конструкционное исполнение системы

По конструкционному исполнению системы чиллер-фанкойл бывают 2-трубными и 4-трубными. По типу установки отличают устройства настенные‚ напольные‚ встраиваемые.

Оценивают систему по таким основным параметрам:

• мощности или холодопроизводительности чиллера;
• производительности фанкойлов;
• эффективности перемещения воздушной массы;
• длине магистралей.

Последний параметр зависит от силы насосной установки и качества теплоизоляции труб.

Галерея изображенийФото из Система чиллер-фанкойл позволяет формировать необходимый пользователям микроклимат одновременно в нескольких помещенияхВажным преимуществом использования чиллера является возможность формировать условия, независимо от общих требований пользователей. Каждый из них может выбрать оптимальную лично для себя температуруЧиллеры производят нагрев или охлаждение теплоносителя, которым может быть вода, антифриз или воздушный потокВо время работы чиллеры выделяют большое количество тепловой энергии, потому их чаще всего устанавливают на улице. При расположении в помещении необходимо обязательно обеспечить охлаждение оборудования и обдувДля поставки обработанного в чиллере воздуха к потребителю внутри помещения устанавливают фанкойлыПо способу поставки воздуха фанкойлы схожи с внутренними блоками сплит-систем. Бывают канальными и кассетными, располагаются на стенах или потолкеОсновными компонентами фанкойла является теплообменник с вмонтированным рядом с ним вентилятором, а также система фильтров для очистки воздухаСистемы чиллер-фанкойл считаются наиболее гибким и перспективным климатическим оборудованием, ориентированным на запросы пользователей. К тому же кроме охлаждения или подогрева воздуха они способны вентилировать.

Нюансы выбора чиллера

Совет 1. Если вы будете размещать охладитель внутри помещения, не забудьте предварительно измерить ширину дверного проема. Часто случается, что приобретенный агрегат просто не входит в двери, что становится серьезной проблемой для его установки.

Совет 2. В помещении установки необходимо обеспечить достаточный обмен воздуха, который соотносится с параметрами и характеристиками агрегата, производящего свободное охлаждение.

Совет 3. Если чиллер устанавливается снаружи помещения, на улице, обязательно следует учесть следующие вопросы:

• защита агрегата от внешних воздействий и вандализма;
• возможность использования незамерзающих жидкостей.

Совет 4. Перед покупкой, еще на этапе выбора нужно точно определить расход охлаждаемой воды (жидкости), чтобы высчитать необходимое для ее охлаждения давление.

Совет 5. При выборе установки, заполненной незамерзающей жидкостью, нужно рассчитывать производительность водоохладительного испарителя.

Виды чиллеров

Чиллеры можно разделить на две большие группы:

• Абсорбционные. Этот вид считается перспективным, потому что отражает современную тенденцию к энергосбережению. Его работа основана на использовании бросового тепла, которое неизбежно образуется на крупных производственных комплексах. Электрическая энергия в таких конструкциях необходима только для работы насоса, этим достигается существенная экономия.
• Парокомпрессионные. Данный тип наиболее распространен сегодня. Рабочий цикл представляет собой смену следующих процессов: компрессия, конденсация, дросселирование и испарение.

Парокомпрессионные чиллеры могут быть наружной или внутренней установки. В последнем случае необходимы достаточно большие площади внутри здания.

Чиллеры различаются по типу конденсатора:

• Воздушный. Теплообменник охлаждается наружным воздухом. Такие конструкции не требуют сложного монтажа и являются достаточно экономичными.
• Водяной. Охлаждение происходит за счет воды. В целом подобные системы являются более дорогими и сложными в эксплуатации и установке.

Чиллеры могут быть со встроенным гидромодулем, что позволяет сэкономить внутреннюю площадь здания. Часто его мощности может не хватать, и тогда прибегают к установке выносного гидромодуля. Это позволяет также решить проблемы, возникающие в холодное время года.

Чиллер и его отличия от фанкойла

Термин чиллер произошел от английского chiller, что означает буквально «охлаждающая машина». Где и как используется этот агрегат? Практически везде. Он охлаждает заполняющую его воду или незамерзающие жидкости. Установка является необходимой для таких отраслей, как машиностроение, металлообрабатывающая промышленность, производство продуктов питания, виноделие и другие, а также там, где работают системы кондиционирования воздуха.

Этот вид климатического оборудования представляет собой довольно громоздкий аппарат. Охладитель чиллера, как бытовой, так и промышленный, состоит из трех частей:

• конденсатор;
• компрессор;
• испаритель.

Где можно применять фанкойлы для нагрева

Все производители изготавливают чиллеры как для охлаждения, так и для нагрева воды, т.е., в большинстве случаев, они могут работать как в режиме охлаждения, так и в режиме нагрева воды, при этом температура воды, подаваемая в фанкойл для нагрева воздуха, обычно составляет +40…+55 ℃. Есть отдельные более дешёвые модели, работающие только на охлаждение или только на нагрев. Последние имеют особое название – тепловые насосы. Они устанавливаются в частных домах, коттеджах и обеспечивают нагрев воды не только для отопления, но и для сантехнических и хозяйственных нужд. В качестве внутренних приборов применяются фанкойлы различного типа. Быстрый нагрев воздуха, интенсивная принудительная его циркуляция и бесшумность ставят такие фанкойлы на самый высокий уровень среди всех возможных приборов обогрева. Фанкойлы могут применяться отдельно, независимо от чиллера. Такой вариант возможен, если есть какой-то другой источник нагрева воды (жидкости), которая направляется в фанкойлы. Температура воды (жидкости) в этом случае не должна превышать +70 ℃, иначе произойдет повреждение фанкойла.

На сегодняшний день неоспоримым фактом является то, что осуществлять отопление помещения с помощью бытовой, полупромышленной сплит-системы, а также любым видом промышленного кондиционера намного эффективнее, чем обычными электронагревателями. Однако, с понижением температуры наружного воздуха, эффективность уменьшается. Поэтому особенно хочется выделить использование системы чиллер-фанкойл для отопления помещения.

Как же происходит отопление фанкойлами? В этом направлении выделена специальная группа оборудования, предназначенная именно для обогрева и называется это оборудование — тепловые насосы. Надо отметить, что совершенно все типы фанкойлов (настенные , кассетные , канальные , напольно-подпотолочные) могут нагревать воздух, но надо иметь ввиду, что теплый воздух из фанкойла будет подниматься вверх и расположение фанкойла вверху будет давать плохой эффект для отопления. Это касается, в большей степени, канальных и кассетных фанкойлов. Для лучшей эффективности отопления следует подбирать фанкойлы с нижним расположением или с регулируемым выходом воздуха по высоте. Сама же возможность работы на отопления не зависит от конструкции фанкойла. Если фанкойл работает в паре с чиллером, который может работать для получения холода и тепла, то и фанкойл также может работать на нагрев воздуха. В случае, если чиллер предназначен только для работы на холод, то, соответственно, и фанкойл может работать только на охлаждение воздуха.

В большинстве случаев фанкойлы производятся двухтрубные, и они же имеют внутри фанкойла один теплообменник, и именно они чаще всего находят свое применение. Тем не менее, многие производители выпускают и четырехтрубные фанкойлы, которые имеют внутри два теплообменника и эти теплообменники могут работать каждый в своем режиме, независимо друг от друга. При этом каждый теплообменник подключается к своему чиллеру или любой другой системе, которая предварительно подготавливает (нагревает/охлаждает) воду для дальнейшей подачи ее в фанкойлы. Работа этих теплообменников происходит независимо друг от друга. В качестве такой системы для одного теплообменника можно использовать индивидуальный котел или подключится к центральному отоплению, если такое имеется, а другой подключить к чиллеру.

Такие фанкойлы имеют более широкие функциональные возможности, но и в этом случае такие четырехтрубные теплообменники можно использовать для нагрева воздуха. Эффективность от использования фанкойлов в качестве отопительных приборов намного выше, чем от использования обычных радиаторов отопления именно благодаря применению встроенных вентиляторов внутри фанкойла и более эффективных материалов, с точки зрения теплоотдачи, из которых изготавливается теплообменник.

Отопление при помощи систем кондиционирования (бытовой или полупромышленной сплит-системой) зарекомендовало себя как более эффективный способ по сравнению с традиционными радиаторами. Но такой способ работает, пока на улице не очень холодно. При значительном похолодании производительность обычного климатического оборудования падает. В этом случае на помощь приходит система чиллер-фанкойл.

Общие правила по монтажу чиллера

• Оборудование должно соответствовать критериям проекта инженерной сети в части мощности, конструкции и места установки
• В процессе монтажа чиллера доступ к оборудованию может быть только у технических специалистов монтажной бригады
• Приемка оборудования должна выполняться с особой тщательностью – нельзя допустить к монтажу прибор с дефектами/поломками
• Подъем и перемещение чиллера в место постоянной дислокации – только крановым оборудованием, наклон более 150 недопустим
• В агрегат можно заливать только предписанные производителем жидкости – воду, растворы этилен- или пропиленгликоля концентрацией до 50%
• Соблюдение инструкции от производителя и правил техники безопасности – обязательно
• Вокруг чиллера после монтажа должно оставаться свободное пространство для доступа обслуживающего персонала

5 Основные отличия

Хладагент — это рабочее вещество, которое в процессе функционирования кондиционера переходит из одного агрегатного состояния в другое под воздействием разного давления. У теплоносителя нет подобных фаз, он только перемещает холод или тепло на определённое расстояние по трубопроводам.

Компрессор контролирует транспортировку охлаждающей жидкости, а за движение воды отвечает циркулирующий насос. Хладагент в чиллер-системах может изменять свою температуру выше и ниже точки кипения, теплоноситель постоянно функционирует в пределах этого показателя. Эти условия работают только в том случае, если оказываемое давление остаётся неизменным. В этом заключаются главные отличия между теплоносителем и холодильным агентом.

Чиллеры STULZ

В нашем ассортименте компании HTS представлены следующие виды чиллеров STULZ.

Для наружного монтажа. Сюда входят линейки: СyberCool 1, CyberCool 2 и Explorer. Оборудование имеет функцию free cooling, может поставляться в стандартном (CSO) или малошумном (CLO) исполнении. Имеется большой выбор дополнительных опций.

• CyberCool 1 – это компактный чиллер для охлаждения небольших серверных, ЦОДов и технологических помещений. Имеет моноблочное исполнение и предназначен для наружного монтажа. Максимальная холодопроизводительность при минимальной занимаемой площади.
• CyberCool 2 – это высокопроизводительные и надежные чиллеры, предназначенные для систем охлаждения с высокими требованиями. Благодаря широкому набору имеющихся опций и интеллектуальной технологии управления новая холодильная машина CyberCool 2 уже является одной из наиболее экономных в потреблении энергии. О применении чиллеров CyberCool 2 в проекте можно почитать в статье.
• Серия Explorer – это современные чиллеры, оптимизированные по стоимости и обладающие высокой гибкостью в подборе вариантов оснащения, необходимого для удовлетворения широкого круга требований клиентов.

Для внутреннего монтажа. Группа включает в себя линейки: CyberCool Indoor Chiller, CyberCool Water Tec и Explorer WSW. Чиллеры для внутренней установки представлены моделями малой, средней и высокой производительности.

• CyberCool Indoor Chiller – холодильная машина CyberCool Indoor обеспечивает производительное и высокоэффективное охлаждение жидкости при минимальной занимаемой площади. Этот чиллер позволяет использовать гибкие решения для охлаждения и может устанавливаться в технологических помещениях. Современный дизайн и компактная конструкция чиллера позволяют устанавливать его внутри зданий или без проблем интегрировать его в существующие системы. Может работать на чистой воде без гликоля: высокая эффективность, минимальный риск протечек. Монтаж чиллера может осуществляться в непосредственной близости от потребителя.
• CyberCool Water Tec – это инновационная линейка чиллеров с водяным охлаждением и возможностью установки внутри помещения, включающая в себя технологию Turbocor, оптимизированную для неполной нагрузки, компактный дизайн и удобное обслуживание. Чиллеры предназначены для широкой области применения, включая центры обработки данных, производственные объекты, а также коммерческие помещения. Технология испарителя с падающей пленкой в линейке CyberCool WaterTec использует экологически безопасный хладагент HFO-R1234ze и уменьшает его заправку до 70 % по сравнению с затопленным испарителем.
  Благодаря простому монтажу и компоновке систему можно легко и быстро разобрать на ее базовые компоненты. Съемный шкаф управления, который поставляется с завода, уже подготовлен к настенному монтажу и обеспечивает дополнительную функциональность.
  Подробнее о новом чиллере читайте в статье.
• Explorer WSW – чиллер для монтажа внутри помещения. Компактное решение для различных ЦОДов, промышленного охлаждения и для использования в гостиницах, офисных помещениях, торговых центрах и больницах. Возможно исполнение как в стандартной, так и в малошумной версии. Легкий монтаж и подключение посредством соединительных муфт Vitaulic.

Чтобы заказать оборудование STULZ в компании HTS, воспользуйтесь контактными каналами связи. За дополнительной информацией и помощью обращайтесь к нашим специалистам: отправьте запрос на электронный адрес или позвоните по многоканальному телефону, бесплатному по всей России.

Принцип работы

К механизму подключаются контуры с холодной и/или горячей жидкостью, а она поступает в радиатор (теплообменник). Теплообменник обдувается вентилятором, распространяя охлаждённый или нагретый воздух.

Для создания холодного потока используют контур, наполненный охлаждённой жидкостью. Для горячего также подключают трубы отопления.

Достоинством фанкойла есть возможность подачи тёплого и холодного воздуха с помощью одного устройства, а наличие вентилятора значительно повышает эффективность. Недостатком же – шум вентилятора и трудности в установке при подключении к контурам.

Тонкости монтажа

Схема монтажа связки подразумевает соединение трех основных ее компонентов между собой. Система состоит из:

• чиллера;
• фанкойла;
• гидромодуля — насосной станции, отвечающей за циркуляцию среды в трубопроводе.

В конструкции последнего элемента присутствует запорная арматура: вентили, расширительный бак, позволяющий компенсировать разницу объемов нагретой и охлажденной среды, гидроаккумулятор и блок управления.

Вся система работает и соединяется по определенной схеме.

1. Чиллер охлаждает и поддерживает нужную температуру рабочей среды. Если ее нужно нагреть, к делу подключается встроенный бойлер.
2. Насос передает жидкость определенной температуры к трубопроводам, создавая нужное давление для перемещения среды.
3. Трасса из сантехнических труб выполняет доставку носителя.
4. Теплообменники — фанкойлы, выглядящие как трубчатая решетка с циркулирующей внутри жидкостью, — принимают среду.
5. Вентиляторы, расположенные позади теплообменного элемента, направляют на него воздух. Массы нагреваются или охлаждаются, поступают в помещение, отработанный воздух отводится, новый поступает приточным способом.
6. Система регулируется электронным блоком управления. С его помощью задается частота оборотов вентилятора, скорость циркуляции среды в системе. Выносной пульт может быть в каждом помещении. Помимо этого, каждый фанкойл оснащается вентилем, при помощи которого можно переключить систему с холодного на горячий режим, произвести замену или профилактическое обслуживание оборудования, перекрыв подачу среды.

Процесс подключения при этом выглядит как определенно связанная последовательность действий. Производители чиллеров-фанкойлов рекомендуют для своих систем исключительно профессиональную наладку и монтаж. Но в целом процесс работы по монтажу включает:

• установку агрегатов на выбранных для них местах;
• формирование узла обвязки системы;
• прокладку трассы, по которой будет циркулировать среда, установку термоизоляционной защиты на трубы;
• обустройство и звукоизоляцию воздуховодных каналов;
• формирование системы дренажа для отвода скапливающегося конденсата от фанкойлов;
• подведение электрического сетевого подключения, прокладку кабелей и проводки;
• проверку герметичности всех элементов;
• пусконаладочные работы.

Принцип работы чиллера

Чиллер представляет собой холодильную машину, используемую для охлаждения воды и незамерзающих растворов, предназначенных для работы в различных системах кондиционирования. Данной оборудование применяется в качестве промышленного охладителя, который способен поддерживать температуру, необходимую для бесперебойного функционирования производственного оборудования.

Эта машина активно эксплуатируется в различных сферах промышленности – в машиностроении, медицинских учреждениях, металлообрабатывающей, пищевой и других отраслях. Например, в пищевой отрасли водоохлаждающие устройства применяются с целью остужения спиртных и газированных напитков, переработки молочных продуктов и т.д. Чиллеры эксплуатируются и в технологических целях.

Водоохлаждающие устройства, благодаря широкому спектру холодопроизводительности, активно применяются и в системах кондиционирования небольших жилых или коммерческих объектов:

• квартирах;
• частных домах;
• загородных коттеджах;
• небольших кафе;
• магазинах;
• офисных помещениях и т.д.

Главной задачей водоохлаждающей машины является выработка холода и его подача внутрь здания. Для этого применяется хладоноситель, в качестве которого, как правило, выступает обыкновенная очищенная вода. Стоит сказать, что хладоноситель является основным рабочим компонентом чиллера. Он циркулирует по контуру всей системы кондиционирования. Хладоноситель может быть не только естественным. Также может использоваться незамерзающее вещество – этиленгликоль или пропиленгликоль. Возможно применение и сложных химических хладоносителей – ацетатов, спиртовых растворов и т.п.

Принцип работы чиллера заключается в том, что хладоноситель поступает в теплообменник фанкойл. В нем осуществляется нагрев хладоносителя, который передает свой холод воздуху помещения. После этого хладоноситель возвращается в охладитель. Действие чиллера осуществляется по циклу.

В состав этой холодильной машины входит 4 основных компонента:

• компрессор;
• конденсатор;
• испаритель;
• регулирующий вентиль.

Компрессорная станция применяется для сжатия рабочего вещества. За счет этого образуется горячий пар хладагента, который направляется в теплообменник. Там он размеренно распределяется по контурам фанкойла и отдает свое тепло. На пути к испарителю фреон проходит регулирующий вентиль, в котором он дресселируется и отчасти испаряется. В испарителе хладоноситель начинает закипать и преобразовываться в пар. В завершении цикла пар хладагента, достигший точки перегрева, выходит из испарителя. Таким образом, завершается цикл движения фреона по водоохлаждаюшей установке.

Функционирование этого устройства также предусматривает использование таких конструктивных составляющих, как реле давления, накопительная емкость, манометр, фильтр, ресивер и фильтр-осушитель.

Испытания системы

Прежде чем начать работу системы фанкойл, нужно провести ряд испытательных мероприятий. Это нужно для того, чтобы проверить работоспособность всех элементов оборудования.

Опрессовка

Для начала необходимо промыть водой все детали трубопровода подачи воды. Далее вся система заполняется водой и проводится проверка герметичности всех стыков системы. Следующим этапом является создание с помощью гидравлического насоса соответствующего давления. Система на протяжении 5 минут находится под повышенным давлением. Это поможет найти протечки, необнаруженные на этапе первичного визуального осмотра.

Пуск воды

После заполнения водяного контура жидкостью не исключен тот факт, что в системе останется воздух. Его удаление осуществляется в процессе работы оборудования и занимает пару часов. Производятся эти действия при помощи ручного клапана стравливания воздуха.

Обязательной является и проверка дренажа фанкойла. Для этого в резервуар сбора конденсата добавляется небольшое количество воды. Жидкость должна постепенно уходить через сливную трубку. Если этого не происходит, нужно проверить угол уклона слива.

Питание

Включение в электросеть возможно только тогда, когда будет произведена проверка всех участков проводки оборудования

На что нужно обратить внимание:

1. Ротор. Проводится проверка равномерного распределения воздуха и направления вращения вентилятора.
2. Автоматические механизмы контроля.
3. Электронагреватель.
4. Насос откачки конденсата.

После окончательной проверки всех механизмов составляется соответствующий документ, и фанкойлы можно эксплуатировать.

Насос откачки конденсата должет быть проверен перед включением аппарата в сеть

Общий принцип работы фанкойла.

Коротко: воздух из помещения через вентиляционный блок поступает в теплообменник, где он нагревается или охлаждается до требуемой температуры. Температура воздуха в помещении регулируется с помощью пульта управления для фанкойла. Проблему вентиляции в помещении можно решить только при наличии полной системы из центрального кондиционера, через который поступает свежий воздух с улицы.

 Подробно: вентилятор по всей длине блока равномерно распределяет поступающий поток воздуха. Работает он с минимальным уровнем шума.  Двигатель вентилятора бывает двух типов: тангенциального (для малых помещений, достаточно фанкойла малой мощности) и центробежного (рассчитаны для средних и крупных промышленный помещений, где требуются средней и высокой мощности фанкойлы). Вентилятор совершает принудительную подачу воздуха через калорифер (теплообменник). По змеевикам из медных трубок в теплообменник подается теплоноситель: холодная/горячая вода или водный раствор этиленгликоля (для системы «чиллер-фанкойлы»). Теплообменник за счет муфт соединяется с системой центрального отопления для подачи в него воды, а при заполнении теплообменника водой воздушные клапаны выпускают  из него воздух. Для слива конденсата имеется отдельный патрубок. Иногда, в режиме обогрева для большей эффективности работы фанкойла используется электронагреватель, который устанавливается на выходе агрегата.
 Свежий воздух подается в помещение от центрального кондиционера в систему «чиллер-фанкойлы». Чиллер — это холодильная машина, которая предназначена для охлаждения воды или незамерзающей жидкости. Циркулирует жидкость от чиллера к фанкойлу посредством насосной станции.

 Для обеспечения вентиляции в помещении, рядом с чиллером с вентилятором центробежного типа устанавливают центральный кондиционер — на крыше или на чердаке. Охлаждающая жидкость от чиллера поступает на все фанкойлы, установленные внутри помещения, а также на теплообменник системы центрального кондиционирования. Центральный кондиционер подает в помещение требуемый санитарными нормами объем охлажденного воздуха. Фанкойлы в свою очередь регулируют температуру в помещении, к ним подается воздух из помещения и от центрального кондиционера, что снижает расход воздуха и стоимость центрального кондиционирования.

 Фанкойлы могут поддерживать температуру двумя способами: регулированием объема воды или воздуха. Расход воды регулируется клапаном для фанкойла: изменяя диаметр поперечного сечения трубы, мы можем изменять поток поступающей в теплообменник холодной/горячей воды. Это как раз и является принципиальным отличием водяных систем от фреоновых. Регулирование расхода воздуха проводится при помощи изменения частоты вращения вентилятора, а это, в свою очередь, изменяет объем выделяемого с теплообменника тепла/холода.

Система «чиллер-фанкойлы» весьма гибкая для многоэтажного помещения с большим количеством комнат: к одному чиллеру возможно подключить несколько фанкойлов, а также несколько теплообменников приточной вентиляционной инсталляции или центрального кондиционера.

Виды чиллеров

Чиллеры можно разделить по нескольким признакам:

• Наличие режима обогрева;
• Тип теплообмена конденсатора;
• Исполнение (сплит или моноблок);
• Тип вентилятора.

Системы кондиционирования и отопления с помощью фанкойлов рассчитаны на охлаждение и отопление помещений. В некоторых областях применения оборудование должно работать только на охлаждение, поэтому функция обогрева предусмотрена не во всех моделях. Стоимость модели с функцией отопления выше, чем у аналогичной без нее.

Большинство чиллеров получают и отдают тепловую энергию в воздух. Есть модели, использующие в качестве рабочей среды воду. Они дешевле первых, но для установки конденсатора необходим источник проточной воды или ее подача.

По типу теплообменника различают моноблоки и раздельные системы. В моноблоке все узлы агрегата собраны в одном корпусе. В раздельной системе конденсатор и вентилятор выведены отдельно и соединены с основным блоком фреоновыми магистралями.

Раздельная система позволяет установить основной блок в помещении, что упрощает его обслуживание и ремонт. В раздельной системе теплоносителем может быть простая вода без этиленгликоля – риск замерзания отсутствует, все трубопроводы находятся в помещении.

В чиллерах с воздушным конденсатором используют два типа вентиляторов – обычные осевые или центробежные. Наличие центробежного вентилятора позволяет устанавливать оборудование в помещении, подача и отвод воздуха производится по вентиляционным каналам. Осевые вентиляторы дешевле, но ниже по производительности, оснащенное ими оборудование можно устанавливать только на открытом воздухе.

Кроме обычных существует аналогичный по функциям, но отличный по устройству вариант – абсорбционные. Принцип работы абсорбционного чиллера позволяет сэкономить на электроэнергии, так как в нем используются физические процессы поглощения веществ. Такие агрегаты целесообразно использовать для рекуперации избыточного тепла или холода.

Абсорбционный чиллер, установленный на заводе в Сиднее, Австралия.

Виды и производители

Специалисты классифицируют системы кондиционирования чиллер-фанкойл по следующим признакам:

• тип охлаждения конденсатора:
  • воздушное охлаждение;
  • водяное охлаждение.
• наличие режима обогрева:
  • с применением теплового насоса;
  • без применения теплового насоса.
• конструктивное исполнение:
  • с конденсатором встроенного типа;
  • с конденсатором выносного типа.
• способ установки:

Важно: Потолочные фанкойлы являются наиболее востребованным вариантом, так как в таком случае устройство монтируется в ячейках на подвесном потолке. Потолочные фанкойлы при этом также бывают двух вариантов: кассетными и канальными

Кроме того, моноблочные чиллеры с воздушным охлаждением могут оснащаться центробежным или осевым вентилятором. В первом случае обеспечивается создание мощного воздушного напора, а во втором – гораздо меньший напор, однако такие устройства обходятся дешевле.

Чем отличается от кондиционера?

В фанкойле не задействуется охлаждающий контур, хотя он и может быть частью модуля нагрева или холодильного модуля. Так, вероятность того, что фреоны попадут в атмосферу, невероятно низкая.

А вот если фреоны старых моделей попадали в атмосферу, это было действительно критично. К отличиям можно отнести и то, что фанкойл обычно является более мощным устройством, а потому его чаще задействуют с целью обогрева или охлаждения очень больших помещений.

Перечислим еще несколько отличий:

• установка фанкойла с чиллером более трудоемка, нежели установка кондиционера, монтажные работы также можно считать более длительными;
• фанкойл проще подвести к приточной установке, и во многих зданиях это устройство часто устанавливают в вентканалы;
• группу «чиллер-фанкойл» обычно устанавливают на этапе строительства, а кондиционер подключают в уже введенном в использование здании, ведь серьезного вмешательства его установка не требует.

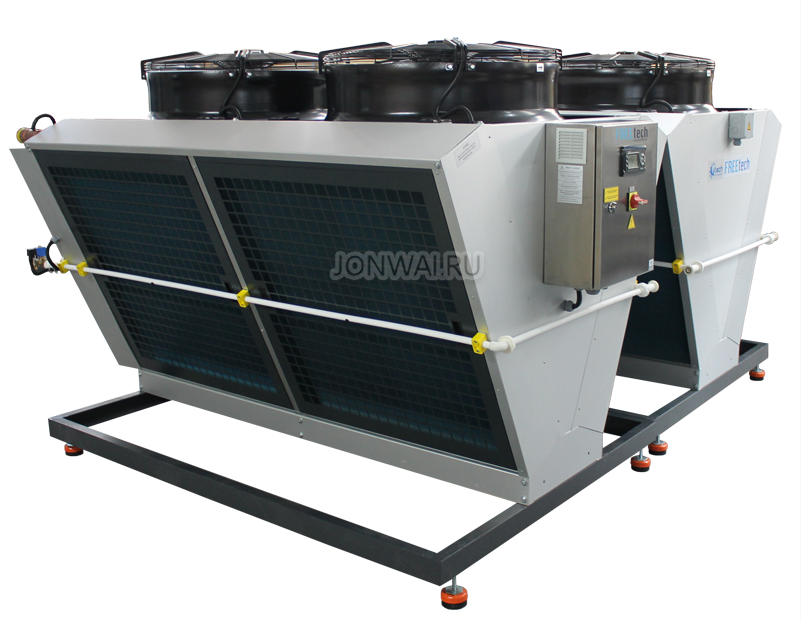

Устройство чиллера

Разберём, как работает эта климатическая техника и из чего она состоит.

Парокомпрессионный чиллер

Конструкция парокомпрессионного холодильного агрегата может меняться в зависимости от модификации и типа чиллера, но главными элементами системы являются:

• испаритель;
• конденсатор;
• компрессор.

Принцип работы парокомпрессионного чиллера состоит в следующем.

1. При сжатии компрессором испарений рабочего вещества, или хладагента, давление доходит до 30 атм, температура повышается до 70 °C. Начинается процесс конденсации.
2. Конденсатор отдаёт тепло наружу. Конденсатор — единственный механизм, в котором хладагент контактирует с воздушной средой. Наружный воздух обдувает смесь, которая меняет агрегатное состояние и превращается в жидкость. При этом горячий хладон остывает и отдаёт свою энергию, воздух нагревается.
3. Затем рабочее вещество проходит через регулирующий вентиль и расширяется. Давление падает. Резко снижается температура. Хладон вскипает и, пройдя через испаритель чиллера, переходит в газообразное состояние, поглощает энергию теплоносителя и охлаждает его. Затем вещество опять поступает в компрессор. Цикл повторяется.

На таком принципе основаны схема чиллера и его устройство. Многие агрегаты работают по обратному холодильному циклу — вместо охлаждения вырабатывают тепло. Как устроен чиллер, лучше показать на принципиальной схеме или в виде чертежа охлаждающего оборудования.

Как работает?

Это приборы, которые можно отнести к технике широкой функциональности.

Сама конструкция прибора включает:

• фильтры потоков поступающего воздуха;
• теплообменники, которые охлаждают или нагревают воздух;
• вентилятор, который направляет потоки воздуха, обеспечивает в устройстве их же циркуляцию;
• панель управления (может быть представлена пультом ДУ).

Одним из важных элементов схемы кондиционирования зданий является чиллер. Он отвечает за температурные показатели теплоносителя либо хладагента, что транспортируется по трубам. К одному чиллеру можно подключить ряд фанкойлов. А сколько конкретно их нужно – зависит от мощности конструкции.

Принцип работы фанкойла выглядит так.

• Доводчик вынуждает воздух передвигаться в определенном направлении, при этом обеспечивая нужную температуру в помещении, и этот термоинтервал может разниться – от очень холодного потока до очень теплого.
• Движение масс – зона ответственности включенного в систему вентилятора (фанкойл устроен так, что вентиляторов может быть несколько). Когда воздух идет через теплообменник, он доходит до требуемых термических значений.
• Если прибор сопряжен с улицей, то к потокам воздуха внутри устройства прибавляется наружная тяга.

То есть фанкойлы запросто используются совокупно с теплонасосами, электросистемами нагрева, котлами. Современные системы чиллер и фанкойл могут организовать независимую термическую стабилизацию сразу в нескольких помещениях в одной постройке. Также вы сможете так настроить фанкойл, чтобы он нагревал или охлаждал не одну комнату. Но при этом, безусловно, и температура в них будет одинакова. Очевидно, что это выгодная в быту система, работающая на воде или незамерзающей жидкости.

Установка фанкойла в квартире

Устройства этого типа в определенной степени можно назвать универсальными. При соблюдении некоторых рекомендаций вентиляторные доводчики можно успешно устанавливать даже в обычных квартирах.

Для небольших площадей можно использовать только один фанкойл, от которого теплый (или холодный) воздух распределяется по квартире через систему воздуховодов.

Фанкойл обычно ставят в прихожей или в санузле, трубы можно спрятать под подвесным потолком. Конечно, потолок в месте монтажа основного устройства придется опустить, что не всегда удобно в квартирах с небольшой высотой комнат.

Однако в других помещениях проблему можно устранить, если сделать двух- или даже трехуровневый потолок, чтобы спрятать менее громоздкие воздуховоды.

Место расположения фанкойла обусловлено не только размерами устройства. В процессе работы агрегат производит значительное количество шума, который едва ли будет уместен в жилых помещениях. Для обслуживания всей квартиры придется взять достаточно мощный фанкойл, а чем производительнее устройство, тем больше от него шума.

Конечно, система только с одним фанкойлом обойдется относительно недорого, да и монтаж будет не слишком сложным. Однако в этом случае утрачивается преимущество климатической мультизональности, характерной для более крупных систем.

Регулировать работу фанкойла можно будет с пульта дистанционного управления, но выбранный режим распространится на все комнаты. Это не слишком удобно, если окна комнат выходят на разные стороны и прогреваются солнцем по-разному.

Альтернативным вариантом считается установка небольшого фанкойла в каждой комнате или только в некоторых комнатах. В этом случае регулировать микроклимат в отдельных помещениях будет значительно проще.

Шум от небольших устройств будет меньше, его воздействие можно существенно снизить, выбрав правильное место для установки и используя средства подавления шума.

Устанавливать системы с фанкойлами лучше всего во время строительства или капитального ремонта, чтобы проводить отделочные работы уже после окончания монтажа

Конечно, обойдется монтаж подобной системы недешево. Два-три фанкойла можно поставить как и в первом варианте – в прихожей, а затем развести воздуховоды в разные комнаты. В этом случае проблему шума решить еще проще. В дальнейшем достаточно настроить каждый фанкойл, чтобы получить подходящую температуру в отдельных зонах.

Такие системы могут быть использованы в сочетании с принудительным приточным вентилированием. Они будут не только изменять температуру воздуха, но и обновлять его состав. Чтобы отводить появившийся в процессе работы конденсат, используют специальные помпы, которые перекачивают влагу в канализационную систему.
