Электромагнитное реле, что это такое, какой принцип действия?

Назначение и где применяется

Этот переключатель предназначен для включения или отключения нагрузки при подаче сигнала на контакты. Реле называется бистабильным, потому что переключение в состояние включено-выключено происходит именно тогда, когда сигнал подается на управляющий вход. И в этом же положении реле остается после окончания входного сигнала.

Примечательно, что даже после отключения от электросети импульсное реле «запоминает» последнее положение контактов, а при включении возобновляет то состояние, которое было до выключения.

В быту данное устройство используется очень часто благодаря своему удобству, так как освещение можно контролировать как минимум из двух точек. Например, включение света произошло в спальне, а выключение – в коридоре перед выходом из квартиры. Такая система придется кстати в случае, когда помещения очень длинные и масштабные по размерам.

Схемы подключения

После того как промежуточное реле было установлено в электрический шкаф, следует осуществить его подключение в электрическую схему. Для этого применяются контакты самой катушки и непосредственные контактные элементы. Реле имеет, как правило, несколько пар контактов NO нормально открытые и NC нормально закрытые. Нормальным положением считается отсутствие подачи сигнала на катушку. Так как катушка не обладает полярностью, то подключение контактов осуществляется произвольно.

Устанавливается такой аппарат в схемах управления и автоматики. Располагается между исполнительным устройством (например, контактор) и источником задания. На рисунке изображена электрическая схема приспособления:

На картинке изображено промежуточное реле без подачи напряжения. Если его подать, то контакты переключатся. Напряжение в катушке может быть различное: 220, 24 и 12 вольт.

Как подключить приспособление указано на рисунке ниже:

В некоторых случаях реле промежуточного типа используется как контактор, тогда схема установки будет выглядеть следующим образом:

Как видно, промежуточное реле обладает тремя группами контактов, которые управляют нагрузкой и одной группой для удержания тока в катушке. Можно установить дополнительно контактор, тогда устройство подключается сначала к контактору.

Также данный аппарат можно подключать к датчику движения. Благодаря ему, к системе датчика движения есть возможность подключать несколько мощных ламп. Монтаж происходит следующим образом: обмотка приспособления подключается к датчику, а силовой контакт переключает нагрузку в системе светильников. Как установить такой датчик, показано ниже:

Еще один вариант установки электронного пускателя — к терморегулятору. Схема изображена на картинке (нажмите, чтобы увеличить):

В этом случае подключение терморегулятора и пускателя производится в последовательном порядке к первой фазе и нулевому проводу (на схеме они обозначаются как Т1 и К1 соответственно). Монтаж остальных контактов пускателя осуществляется равномерно между другими фазами.

Напоследок рекомендуем просмотреть полезное видео по теме:

https://youtube.com/watch?v=d6BA3PFlwCU

Вот и все, что хотелось рассказать вам о том, как правильно подключить данный аппарат. Надеемся, предоставленная видео инструкция и схемы подключения промежуточного реле были для вас полезными!

Материалы по теме:

• Подключение магнитного пускателя на 220 и 380 В
• Что такое модульный контактор
• Как подключить терморегулятор к обогревателю

https://youtube.com/watch?v=d6BA3PFlwCU

Промежуточное реле (или вспомогательное) – это часть электронного оборудования часто используемое при контроле работы различных электронных машин, которая управляет сразу несколькими цепями в сетях мощных устройств.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОМАГНИТНОГО РЕЛЕ

Конструктивно электромагнитное реле представляет собой катушку выполняющую роль втягивающего устройства.

Она состоит из основания из немагнитного материала, на которое намотан медный провод, который, в зависимости от исполнения, может быть в изоляции из тканевых, синтетических материалов, но в большинстве случаев проводник покрывается диэлектрическим лаком.

При подаче напряжения на катушку происходит втягивание металлического сердечника, связанного с толкателем, который приводит в движение контакты.

В зависимости от назначения контактный блок реле может состоять из нормально открытых (разомкнутых) или нормально закрытых (замкнутых) контактов, в некоторых случаях блок контактов может совмещать в себе оба типа контактов.

Более подробно устройство реле можно понять если разбить его составляющие на блоки:

• управляющий — служит для преобразования управляющего сигнала (в нашем случае из электрического — в магнитное поле);
• блок промежуточных элементов — приводит в действие исполнительный механизм;
• исполнительный блок — воздействует непосредственно на управляемую цепь. В качестве исполнительного блока можно рассматривать контактную группу устройства.

Также, при проектировании управляющих цепей с использованием электромагнитных реле необходимо учитывать, что ввиду того что чувствительным элементом является электромагнитная катушка, то ток в обмотке увеличивается или уменьшается не мгновенно, а в течении некоторого времени.

В связи с этим следует учитывать возможное время задержки срабатывания. Оно достаточно мало, но в некоторых ситуациях может оказывать влияние на работу других элементов схемы.

Электромагнитные реле можно классифицировать по следующим признакам:

области применения:

для цепей управления, защиты или сигнализации;

мощности управления:

малой мощности, управляющий сигнал ≤1 Вт, средней мощности, сигнал управления находится в пределах от 1 до 9 Вт, высокой мощности — мощность сигнала ≥10 Вт;

времени реакции на сигнал управления:

безынерционные время реакции ≤ 0,001 сек., быстродействующие — время реакции от 0,001 до 0,05 сек., замедленные время реакции от 0,05 до 1 сек., а также реле времени с регулируемой задержкой срабатывания.

характеру управляющего напряжения:

постоянного тока —нейтральные, поляризованные и переменного тока.

Отдельно стоит остановиться на особенностях реле постоянного тока. Как было выше сказано они подразделяются на нейтральные и поляризационные. Главное отличие этих двух групп заключается в том, что поляризационные устройства чувствительны к полярности приложенного напряжения, то есть подвижный сердечник меняет свое направление с правого на левое или наоборот в зависимости от полярности напряжения.

Электромагнитные реле постоянного тока делятся на:

• двухпозиционные;
• двухпозиционные с преобладанием;
• трехпозиционные или реле с нечувствительной зоной.

Срабатывание же устройств нейтрального типа не зависит от полярности подаваемого напряжения. К недостаткам реле использующих, в качестве управляющего сигнала, постоянный ток можно отнести необходимость установки блоков питания, для подачи постоянного тока и высокая стоимость самого устройства.

Реле переменного тока этого лишены, но и у них есть свои недостатки такие как — необходимость доработки конструкции для устранения вибрации сердечника.

Рабочие параметры хуже, чем у устройств использующих линейную форму управляющего сигнала, а именно — хуже чувствительность, гораздо меньшее электрическое усилие. Но в тоже время они могут напрямую подключаться к электрической сети переменного тока.

Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.

Лидирующие в сегменте производители

Выпускают такие датчики многие фирмы. В их ряду есть признанные лидеры. Среди них немецкая компания Sick, как основной производитель подобной продукции высокого качества. Компания Autonics поставляет на рынок концевые бесконтактные выключатели индуктивного и емкостного типов.

Бесконтактные датчики высокого качества выпускает российская компания «ТЕКО». Они отличаются сверхвысокой герметичностью (IP 68). Работают эти концевики в самых опасных средах, включая взрывоопасные, доступны разные методы монтажа.

Популярностью пользуются конечные выключатели украинского производителя «Промфактор». Здесь выпускают выключатели и переключатели концевые ВП, ПП, ВУ. Гарантия, при условии соблюдения всех эксплуатационных правил, составляет 3 года.

Устройство реле

Реле представляет собой катушку, обмотка которой содержит большое количество витков медного изолированного провода. Внутри катушки находится металлический стержень (сердечник), закрепленный на Г-образной пластине, называемой ярмом. Катушка и сердечник образуют электромагнит, а сердечник, ярмо и якорь образуют магнитопровод реле.

Над сердечником и катушкой расположен якорь, выполненный в виде пластины из металла и удерживаемый при помощи возвратной пружины. На якоре жестко закреплены подвижные контакты, напротив которых расположены соответствующие пары неподвижных контактов. Контакты реле предназначены для замыкания и размыкания электрической цепи.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

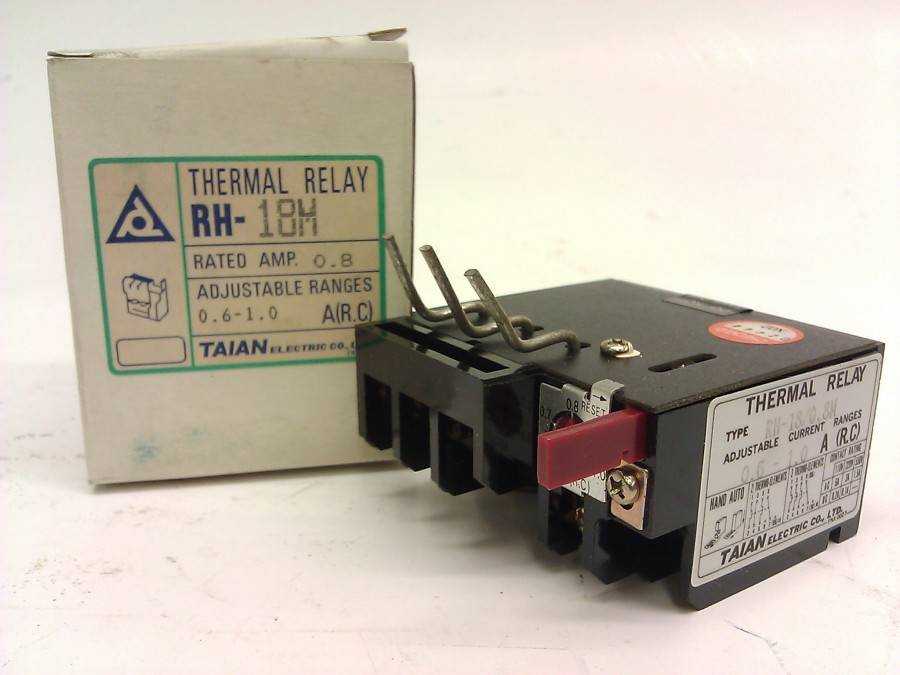

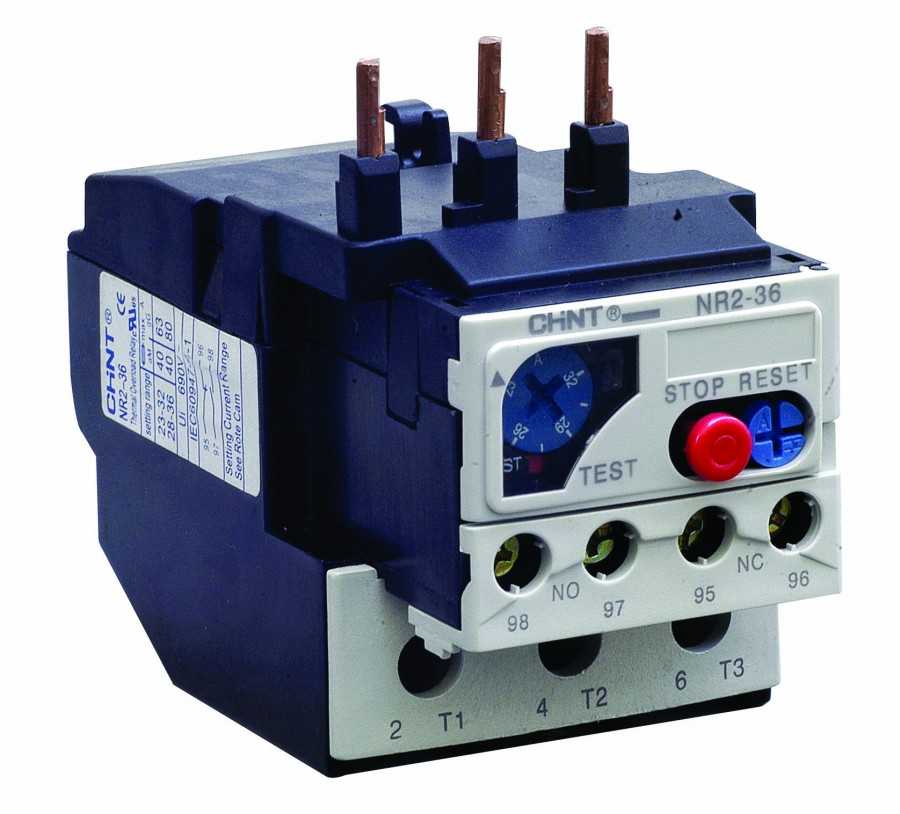

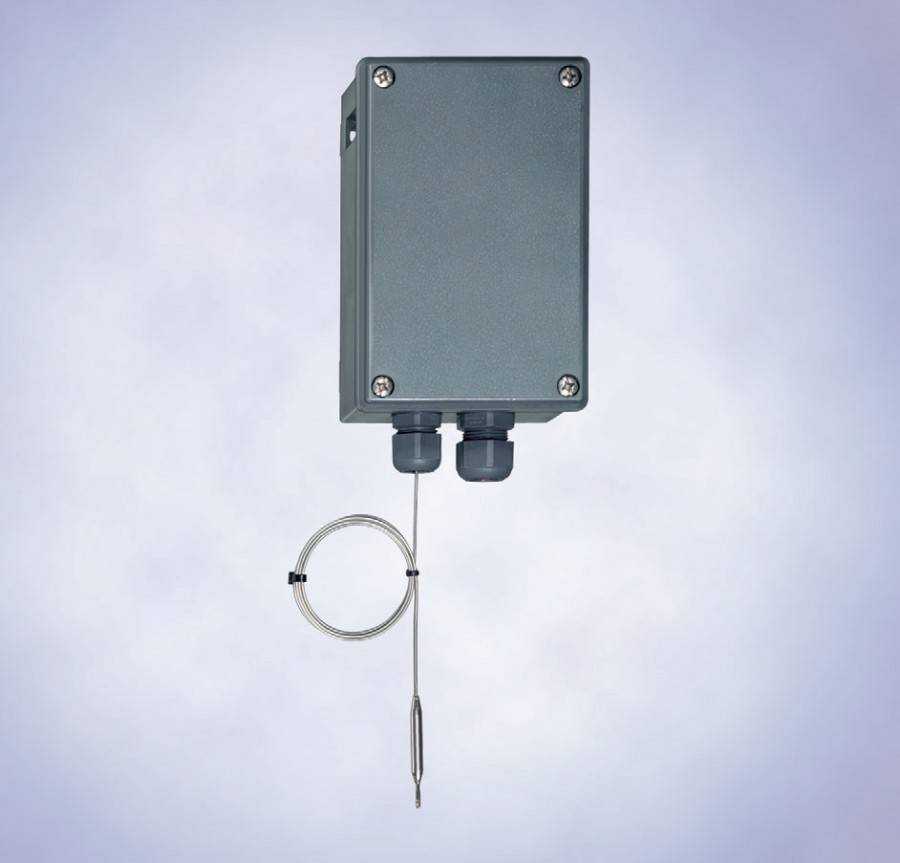

Назначение устройства

Высокая нагрузка, которую испытывают электродвигатели, обусловливает рост потребления электроэнергии в процессе функционирования. Это часто приводит к превышению нормативных параметров работы оборудования. Перегрузка в электрической цепи является причиной быстрого роста температуры. А она, в свою очередь, вызывает появление неисправностей и аварий.

Назначение теплового реле состоит в создании предпосылок для поддержания нормальных условий эксплуатации посредством возможности отключения электроэнергии при перегрузках и риске аварии.

Это устройство замыкает или размыкает цепь по сигналу, поступающему от агрегата в зависимости от текущей рабочей температуры. В результате электродвигатель защищается от токовых перегрузок.

Среди преимуществ данного устройства можно отметить:

Но при этом потребуется периодическая проверка работоспособности и настройка.

Применение

Приборы применяются в электрических сетях, имеющих постоянные и переменные характеристики тока. Коммутация применяется в системах автоматизации, регулирование электроприводами. Указательное реле применяется в электроэнергетических и технологических агрегатах и системах контроля над ними.

Указательное реле применяется в большинстве отраслях промышленности. Самой популярной является энергетическая область применения. При этом коммутация происходит посредством автоматики, при помощи защиты, а также работниками.

Некоторые виды реле имеются в бытовых приборах, таких как холодильник, стиральная машина, телевизоры, котлы отопления. Эти приборы более чувствительны к перепадам напряжения и реагируют как на низкий его показатель, так и на высокий. При этом такая бытовая техника может выйти из строя.

Помимо этого приборы получили большой спрос в военном деле, самолетостроении, в космических кораблях, автотранспорте и на железных дорогах. Реле для данных сфер производства изготавливаются с учетом ударов, больших вибраций, линейного ускорения, то есть разрушающих факторов длительного и жесткого применения. Одновременно с этим указывается допустимое положение, при котором сохраняется работоспособность реле.

Виды указательных реле

По первоначальному положению контактов устройства разделяются на:

• с разомкнутыми клеммами в нормальном состоянии;
• с замкнутыми контакторами в первоначальной позиции;
• контакторами, переключающимися при определенном действии.

Также реле производятся для цепей постоянного и переменного тока. Устройства для постоянных цепей разделяются на следующие типы:

• поляризованные, чувствительные к знаку импульса — при его изменении происходит переключение;
• нейтрали, определяющие присутствие либо отсутствие командного импульса;
• комбинированные, учитывающие одновременно и присутствие командного импульса, и его знак.

По исполнению реле разделены на две группы:

• статические, в свою очередь разделяющиеся на ионные, МПЦ, ферромагнетики, полупроводники;
• электромеханические, разделяющиеся на магнитоэлектрические, электродинамические, электромагнитные, индукционные, термореле.

РУ также разделяются в зависимости от контролируемой величины:

• напряжению;
• мощности;
• времени;
• тока и др.

Устройство ЭКМ

ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Р_макс и Р_мин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.

Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.

К подшипникам, с помощью которых крепятся стрелки, подведены специальные токоведущие пластины (ламели), соединенные с соответствующей стрелкой, а с другой стороны эти пластины выведены в контактную группу.

Помимо вышеперечисленных составляющих, ЭКМ как и любой манометр имеет также чувствительный элемент. Почти во всех моделях, этим элементом является трубка Бурдона, которая перемещается вместе со стрелкой, жестко закрепленной на нём, также в роли данного элемента для датчиков, измеряющих давление среды более 6 МПа, используется многовитковая пружина.

В чем преимущества использования

Подключение к сети реле контроля напряжения позволяет предоставить надежную защиту электрооборудования дома, а также в зданиях промышленного назначения, общественных местах и других помещениях. Преимуществом использования такого защитного устройства является его быстрое реагирование на значительное изменение напряжения в электрической сети.

В секторах с частными домами часто наблюдаются обрывы воздушных линий электропередач, обрывы нейтрального провода, что в результате может привести к резкому скачку напряжения переменного тока в сети на более чем 160 вольт. Такое изменение может привести к перегоранию всех электротехники, которая была подключена на этот момент. В результате хозяева дома буду нуждаться в дорогостоящем ремонте. В таком случае реле напряжения барьер, который позволит предотвратить такой исход, обесточив линию за короткий промежуток времени.

Не редко в электрической сети наблюдается понижение напряжения, которое также пагубно влияет на эксплуатацию всех приборов. Данное защитное оборудование также способно предохранить от этого всю технику в доме. Реле регулятор напряжения способен иметь допустимый диапазон функционирования от 100 до 400 вольт. Такой промежуток позволяет эффективно применять его на электрической сети в 220в и 380в, что делает его универсальным устройством.

Эффективно показал себя при изменении погодных условий, которые напрямую влияют на сеть (гроза). Регулятор можно одновременно использовать со стабилизаторов, обеспечивая подачу стабильного напряжения для всех потребителей. Реле контроля напряжения используется для защиты:

• оборудования, которое медленно работает в переходном положении;
• электрических приборов от резкого и плавного перепада напряжения в сети;
• техники от изменения положения фазы, разрывов, слипания;
• трехфазной и однофазной линии;
• от непоследовательной работы фазных проводов.

К преимуществам также можно отнести большое разнообразие устройств, что позволяет сделать выбор более подходящего прибора, исходя из технических запросов покупателя.
Устойчивы к температурам от -20 до +40 градусов, что позволяет устанавливать их как внутри дома, так и снаружи.

Назначение

Элементарная электрическая схема состоит из источника питания, выключателя и нагрузки. В идеале все три элемента должны соответствовать друг другу по напряжению, а главное – по току. Это обязательное условие нормальной работы цепи. Если допустимый ток через выключатель больше, чем потребляемый нагрузкой, ничего страшного не произойдет. Более того, такой размыкатель прослужит гораздо дольше. Когда же ток, протекающий через выключатель, превышает предельно допустимый, начинаются проблемы.

Выражаются они в искрении контактов, что в конечном счете сказывается на сроке их службы. Казалось бы, достаточно установить соответствующий нагрузке выключатель и все будет нормально. Это так, но не всегда возможно. Дело в том, что чем выше допустимый ток, тем больше габариты размыкателя. При этом нагрузка может быть достаточно большой, а управлять ею приходится, например, с пульта на котором нет места для крупного выключателя.

В этом случае и устанавливают реле. Для его включения требуется относительно маленький ток. Мощность нагрузки может быть весьма значительной, при этом реле можно вынести за пределы того же пульта управления и установить в месте, где габариты не имеют принципиального значения.

Назначение и область применения промежуточных реле

Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.

Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:

• Для коммутации участков в различных независимых друг от друга сетях;
• Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
• Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;

Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.

Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.

В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.

Классификация и виды реле

Все реле классифицируются по различным признакам:

• По области применения они разделяются на реле управления, защиты и автоматизации электрических систем.
• По принципу работы они могут быть электромагнитными, магнитоэлектрическими, индукционными, полупроводниковыми и тепловыми.
• В зависимости от поступающего параметра устройства разделяются на реле тока, мощности, частоты и напряжения.
• По своему воздействию на управляющую часть они могут быть контактными и бесконтактными.

В зависимости от контролируемых величин, конструкции реле разделяются на несколько основных видов:

• Электрические. С их помощью выполняется включение и выключение электрических цепей. Они незаменимы при работе c большими силовыми нагрузками.
• Герконовые. В этих устройствах используется катушка с герконом, представляющим собой баллон с вакуумом. Иногда он наполняется определенным видом газа. Геркон размещается внутри электромагнита.
• Электротепловые. В работе этих устройств используется принцип линейного расширения металлов.

Существуют и другие виды реле, например, реле времени, работающее по особым схемам с использованием специальных реактивных компонентов.

Что такое контакты

Применительно к реле, это вопрос не праздный, как может показаться. Дело в том, что в этом случае имеются в виду не только механические контакты, которые переключаются внутри устройства. Когда говорят о реле, подразумевают все выводы, находящиеся на его корпусе. Разделить их можно на два вида:

1. Контакты обмотки. Иногда на реле их может быть больше двух.
2. Коммутируемые.

Чтобы избежать путаницы, эти выводы часто называют контактами подключения реле. Иногда их количество может достигать 10. При этом из-за отсутствия стандартизации не всегда понятно, куда какую цепь подключать. Разобраться поможет распиновка контактов реле, которая почти всегда нанесена на его корпус. Если нет – придется искать описание. Контакты обмотки подключены непосредственно к ее выводам. На них подается напряжение, от которого срабатывает реле. Обмоток может быть несколько и у каждой будет своя пара контактов. Иногда катушки могут быть соединены между собой проводниками, если необходимо обеспечить определенный алгоритм их срабатывания.

Основные параметры выбора реле

Контактная группа

Одним из ключевых параметров выбора ЭМР является конфигурация его контактов: механизм чаще всего срабатывает на размыкание, замыкание или переключение. При выборе необходимо учитывать следующие параметры:

• падение напряжения;
• номинальная нагрузка, при которой переключение выполняется с высокой надёжностью;
• предельно допустимые коммутируемые мощность, напряжение и ток;
• механическая и электрическая стойкость к износу;
• импульсный ток;
• минимальная нагрузка;
• материал изготовления контактов.

Технические характеристики

За основу при выборе электромагнитного реле 220 В принимают:

• рабочее напряжение и ток;
• чувствительность (минимальное значение подаваемой на обмотку мощности, при которой устройство способно переключаться);
• время срабатывания, отпускания, вибрации контактов;
• коэффициент возврата, составляющий для ЭМР разных типов от 0.1 до 0.98;
• ток срабатывания (его минимальное значение, при котором происходит переключение, замыкание или размыкание контактов);
• коэффициент запаса (от 1.4 до 2);
• частота коммутации реле.

Виды ТР

Релейная схема защиты электродвигателя

Все известные образцы токовых реле классифицируются по следующим признакам:

• по способу монтажа (схеме подключения);
• по своему прямому назначению;
• по исполнению (модификации).

В соответствии с первым из этих признаков существующие модели ТР делятся на приборы непосредственного монтажа и устройства опосредованного включения (через трансформаторы тока). По исполнению они подразделяются на встраиваемые устройства и оформляемые в виде отдельного модуля, устанавливаемого на DYN-рейку.

По назначению они выпускаются в виде изделий, применяемых для следующих целей:

• защита от однофазных коротких замыканий;
• ограничение токов обратной последовательности;
• в качестве дифференциальной защиты;
• в виде дистанционно управляемых независимых модулей.

Для непосредственного и косвенного включения

Схема защиты от перегруза

Приборы, предназначенные для непосредственного включения, согласно инструкции по применению, устанавливаются в сети с действующим напряжением до 1000 Вольт и с ограниченной величиной тока. При значительной его амплитуде включение в разрыв цепи недопустимо, так как реле не рассчитано на силовые режимы работы. В этом случае потребуется трансформатор тока, позволяющий снизить величину контролируемой величины в несколько раз. В трехфазных сетях такие реле устанавливаются в каждую из фаз последовательно с уже подключенной нагрузкой.

При таком схемном решении система работает в режиме, близком к опасному для эксплуатации короткому замыканию.

Дифференциальная защита и токоограничение

Токовая отсечка

Работа токовых реле в составе УЗО и автоматических выключателей – классический пример реализации их особенностей. В этом случае они функционируют в привычных для электротехнических систем режимах, связанных с реагированием на малейшие утечки тока (УЗО) и срабатывания при перегрузках в цепях. Последнюю функцию относят к категории токового ограничения, исключающего выход из строя подключенного оборудования и самой питающей цепи.

Современные типы токовых реле

Известны «продвинутые» типы реле напряжения и тока, которые по своим возможностям принято относить к интеллектуальным образцам контрольного оборудования. В таких приборах предусмотрен ряд вспомогательных опций, существенно расширяющих их функциональные возможности. Это дисплей, по которому можно убедиться в работоспособности устройства, а также считать информацию по величинам напряжения и тока (они высвечиваются на встроенном индикаторе прибора).

Все описанные возможности относятся к достоинствам токовых реле. Их недостатки определяются для каждого конкретного вида включения отдельно.

Выводы и полезное видео по теме

Зачем нужны коммутирующие приспособления бесконтактного типа, их виды, подключение и маркировка:

Инфракрасный выключатель помогает включать свет, не касаясь реальных клавиш коммутирующего прибора. Сборка и демонстрация его работы в видеоролике:

Для автоматической сушки можно использовать умное приспособление бесконтактного типа. Об этом в видео:

О выключателях емкостного типа, срабатывающих без непосредственного контакта с объектом:

Разобравшись с тонкостями маркировки и сферой применения конкретных видов датчиков, можно подобрать оптимальную модель для коммутации электроцепи. Или и вовсе изготовить бесконтактный агрегат своими руками, приобретя набор необходимых элементов со схемой по их расположению. Такой выключатель позволит сделать свое жилье немного «умнее».

Хотите задать вопрос по монтажу бесконтактного выключателя? Пожалуйста, оставляйте комментарии в расположенном ниже блоке. Здесь также у вас есть возможность сообщить интересный факт по теме статьи.
