Канальные нагреватели (калориферы). приточная вентиляция с подогревом

Установка системы приточной вентиляции своими руками

Технология установки приточной вентиляции зависит от её мощности и конструкции. Монтаж лучше всего проводить на этапе внутренней отделки строения, так как вентиляция будет состоять из системы каналов и оборудования, которые размещаются под потолком или на чердаке. Для квартир и домов малой площади идеально подойдёт компактная приточная вентиляция в виде проветривателя-рекуператора. Установка работает в приточно-вытяжном режиме, а её монтаж можно сделать самостоятельно с помощью простого инструмента.

Приточный проветриватель для частного жилья можно установить самостоятельно

Для монтажных работ потребуется подготовить перфоратор, шуруповёрт, ножовку по металлу, отвёртку, бытовой пылесос и ножницы. Технология установки:

Перед началом монтажа выбрать место, где будет установлен проветриватель. Устройство рекомендуется устанавливать в верхней или нижней части стены.
В выбранном месте проделать отверстие в стене при помощи перфоратора. В этом случае используется воздуховод сечением 150 мм, поэтому диаметр отверстия не должен превышать 160 мм.
Если монтаж проветривателя выполняется на этапе черновой отделки, целесообразней сделать проводку скрытого типа. Для питания устройства достаточно силового кабеля с жилой толщиной 1–1,5 мм.
В проделанное отверстие в стене вставить пластиковый воздуховод и подогнать по длине так, чтобы снаружи помещения труба выступала на 1–3 мм.
После подрезки воздуховод вставить в канал. Со стороны улицы на фасадной части здания прикрепить корпус от защитного колпака. Для этого просверлить четыре отверстия и забить гвозди, входящие в комплект поставки.
Со стороны помещения к отверстию приложить картонный шаблон и произвести разметку под монтаж внутреннего блока.
Перед креплением блока пространство между воздуховодом и каналом заполнить монтажной пеной. После застывания её излишки срезать острым ножом вровень со стеной.
Для крепления блока снять лицевую панель, которая фиксируется на защёлки по бокам устройства, и левую защитную крышку, открутив два самореза.
После этого можно переходить к установке тыльной части комнатного блока: пропустить кабель питания, если ранее была сделана скрытая проводка. Для открытой проводки в нижней части блока предусмотрена специальная заглушка.
Тыльную часть блока приложить к стене по заранее нанесённой разметке и прикрутить на четыре самореза. Затем подключить кабель к клеммам, согласно схеме в инструкции. Защитную крышку прикрепить на прежнее место.
Установить картридж в воздуховод. Для подключения его к плате подсоединить разъём к контактам в правой части блока. После этого установить фронтальную часть комнатного блока.
Выполнить монтаж шумоизолятора со стороны улицы: материал скрутить в рулон по диаметру воздуховода и вставить в вентиляционный канал до упора, а выступающую часть обрезать с учётом края воздуховода и подогнанный по размерам шумоизолятор установить обратно в воздуховод.
Закрепить наружный вентиляционный колпак и провести тонкую настройку прибора. Для этого вынуть резиновую заглушку, которая скрывает двухпозиционные переключатели. Выполнить настройку согласно наклейке с расшифровкой, расположенной слева от переключателей.

После настройки внутриквартирный блок закрывается и проверяется работоспособность системы.

Установка вентиляции в квартире

Какие работы проводятся при установке?

Разработка проекта.
Монтаж оборудования и его подключение.
Осуществление необходимых пусконаладочных работ.
Сдача объекта.

Ход проведения работ

Установка вентиляции в квартире начинается с разработки проекта.

В ходе выполнения проектных работ учитываются существующие нормы СНиП, а также пожелания заказчика. После создания и утверждения проекта наступает момент подписания договора в котором оговаривается дата монтажа оборудования. Затем, в назначенную дату по договору, приступают к монтажу того оборудования, использование которого предусмотрено проектом.

Когда все необходимое оборудование будет установлено, выполняется пусконаладка системы для проверки правильности работы каждого ее элемента, после чего сдают объект в эксплуатацию.

Монтаж

Приточная вентиляция с подогревом воздуха для квартиры монтируется по требованиям к инженерным системам такого назначения:

участок сети до входа в установку изолируем рулонным утеплителем (для предотвращения конденсации);
воздуховоды жестко закрепляем к потолку или стене;
для изоляции от вибрации между установкой и сетью закрепляем вибрационные вставки круглого сечения;
приточные решетки располагаем так, чтобы они не были направлены в места долгого нахождения людей;
используем автоматику регулирования подогрева.

При монтаже электрической части важно соблюдать все требования к организации электропроводки

Монтаж воздуховодов.

Правильный подбор и монтаж оборудования для вентиляции с подогревом позволит поддерживать параметры воздуха в тех пределах, которые установлены нормативами. Для этого не обязательно обращаться к специалистам. Но вы должны понимать принципы расчета и четко следовать нормативным документам.

Способы прогрева вентиляционного воздуха

Фактически прогреть поступающий извне воздух можно с помощью разных способов:

использование рекуператора;
установка специального нагревателя или теплового вентилятора;
применения принципа рециркуляции.

Эти системы подогрева уличного воздуха в приточной вентиляции являются наиболее популярными среди пользователей. Рассмотрим их детальнее.

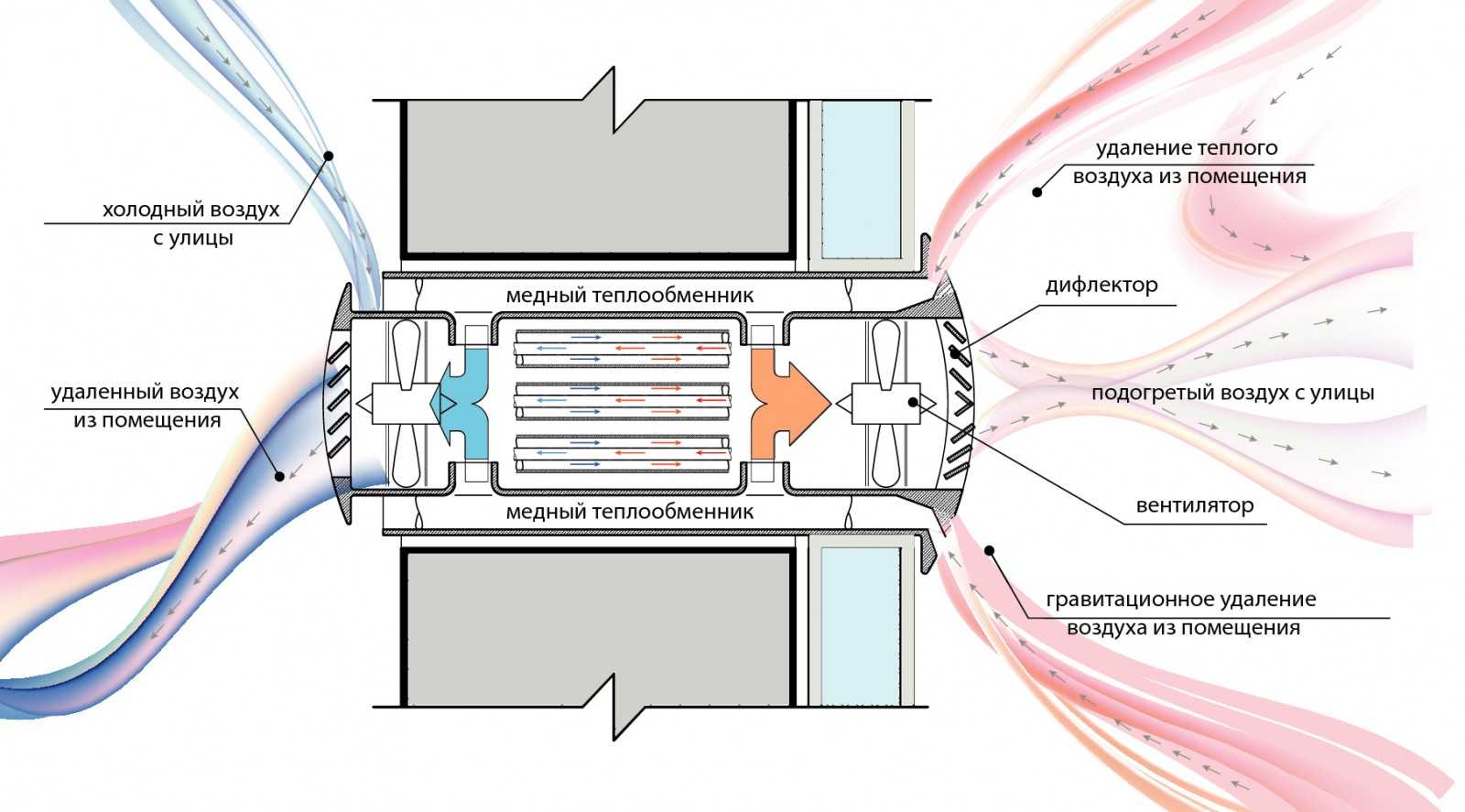

Достаточно эффективный механизм снижения теплопотерь – рекуперация тепла в системах вентиляции. Рекуператор представляет собой теплообменник, в котором холодный воздух извне нагревается за счет теплоотдачи ранее прогретых в квартире воздушных масс, которые отводятся самой вентиляционной системой. Однако существенным минусом конструкций с рекуператором является их дороговизна, которая не всегда окупается быстро за счет минимизации затрат на эксплуатацию приточной вентсистемы.

Нагревательный элемент, встроенный в цепочку узлов приточной системы вентиляции, является не менее надежным и эффективным способом нагреть холодный уличный воздух. При таком способе потоки прогреваются еще в вентканале, проходя через тепловой калорифер, и поступают в квартиру, имея необходимую температуру.

Подобные вентиляционные системы с подогревом приточки с улицы часто оснащены термостатом, который позволяет самостоятельно регулировать температуру поступающего в квартиру воздуха

Приточная вентиляция с нагревательным элементом обычно обходится дешевле в установке, однако сам прогрев воздуха требует больше энергоресурсов, чем процесс теплообмена при рекуперации.

Рециркуляция воздуха во многом схожа с рекуперацией, при которой подогрев воздушных масс происходит за счет тепла отработанного воздуха. Однако, если при рекуперации воздушные потоки не смешиваются, рециркуляция предусматривает слияние квартирного воздуха со свежим уличным, благодаря чему повышается температура последнего.

Для интеграции в квартиру наиболее удобной остается вентиляционная система с подогревом приточки с помощью отдельного нагревательного узла. Подобные комплексы обходятся дешевле в установке и зачастую более компактны.

Устройство приточной вентиляции с подогревом воздуха

Различают два вида агрегатов для приточной вентиляции:

Моноблочные – складываются они из одного блока, который устанавливают на входе воздуховода. В таком блоке расположены все без исключения нужные приспособление, обеспечивающие качественную и верную службу вентиляционной конструкции. Такого рода устройство нередкого в целом вводится в стене либо в оконных рамах. Этот метод считается наиболее простым и самым не дорогим. Но в практике он довольно неэффективен, так как размещение его заборных вентиляторов не дает возможность охватывать многие зоны здания.
Монтажные – данные приточные вентиляционные системы обладают достаточной мощью для того, чтобы охватить высотные здания, производственные помещения больших площадей, многоквартирные дома.

Схемы приточной вентиляции

Самый простой тип установки:

Воздушный фильтр,
Нагнетающий вентилятор,
Нагревательный элемент.

Стандартная схема приточно-вытяжной вентиляции с подогревом

Как нагреть приточный воздух при помощи рекуператора?

Рекуператоры делятся на 2 вида:

Роторные – работают при помощи электричества. Имеют корпус цилиндрической формы, в который вмонтирован роторный элемент. Он постоянно вращается между клапанами «входящего» и «отработаного» воздуха. Достаточно габаритная деталь. КПД – до 87%.
Пластинчатые. Такие рекуператоры состоят из объединённых пластин. Приточный и «отработаный» воздух движутся навстречу друг другу, по разным клапанам. Это позволяет предотвратить рециркуляцию. Такие рекуператоры, как правило, небольших размеров.

Критерии выбора

Производительность. Отличается в зависимости от типа вентиляции и конкретной модели. В соответствии со СНиП и СанПин производительность таких систем должна быть не менее 30 м3/час на 1 взрослого человека, и 20 на ребенка. Умножаем эту цифру на количество проживающих: полученный результат и будет той минимальной производительностью, которой должна обладать установка.

Очистка воздуха. Об этой функции можно не беспокоиться, если вы живете вдалеке от города, в экологически безопасном месте. Для всех остальных наличие фильтров в таком оборудовании является важным критерием выбора. Фильтры могут различаться:

классом очистки;
типом улавливаемых загрязнителей (пыль, бактерии, шерсть, пыльца, вирусы).

«Грубые» фильтры удерживают частицы пыли и других относительно крупных загрязнителей. Системы тонкой очистки способны улавливать загрязнители размером всего 0,01 микрон (НЕРА). Угольные фильтры удаляют из поступающего воздуха молекулы вредных газов (смог, сигаретный дым, выхлопы и т.д.).

Подогрев. Для регионов с суровыми зимами эта функция нужна по умолчанию. В зимнее время система подогрева препятствует потерям тепла – воздух попадает в комнату уже подогретым до комфортной температуры. Выбор фильтров определяется степенью загрязненности воздуха в районе проживания.

Уровень шума. Если приточные клапаны работают бесшумно, то «активные» приборы с вентиляторами создают небольшой, но постоянный шумовой фон. Для сравнения – при открытых окнах уличный шум может достигать 100 дБ. Сила звука при работе вентиляции – 20-40 дБ.

Место установки. Если вы живете в просторной квартире с высотой потолков 3 метра и более, то можно выбирать вентиляцию с любым типом монтажа. В стандартном жилье в многоквартирном доме центральная вентиляция «съест» до 40 см высоты потолка. Также нужно будет искать место для громоздкого блока автоматики и скорее всего на это уйдет приличная часть лоджии.

Принцип вентилирования. В зависимости от выбора системы вентиляция в комнатах может быть централизованной или раздельной. В первом случае воздушный поток с улицы поступает из одной точки и затем по воздуховодам распределяется по всем помещениям. Во втором случае, каждое помещение имеет свой, автономный канал.

Интеграция нагревателя в вентиляционную систему

Качественно установить необходимый подогрев в приточку можно на этапе монтажа всей вентиляционной системы, так как разбор уже готового комплекса для интеграции отдельного узла является достаточно трудоемким процессом. А для установки водяного калорифера эта процедура практически невозможна, так как этот блок необходимо связать с отопительной системой квартиры.

Для монтажа электрокалорифера в уже готовую наборную и функционирующую вентиляционную систему необходимо выполнить разборку последней вплоть до блока с вентилятором включительно.

На рисунке представлено схематическое устройство приемлемой для квартиры приточной вентиляционной системы с подогревом уличного воздуха с помощью электрического нагревателя

Нагреватель устанавливается перед вентилятором сразу после фильтров.

Подобное месторасположение связано с тем, что в зимний период смазка подшипников в радиальных вентиляторах склонна с загустению, что может спровоцировать заклинивание деталей и перегрев обмотки

Нагревательный элемент нивелирует воздействие холода и предотвратит поломку столь важного узла

Из чего состоит такая вентиляция?

Элемент вентиляционной сети, непосредственно граничащий с улицей — это воздухозаборная решетка. Эта деталь может обладать разными размерами и формами. Предназначена она не только для повышения эстетичности выхода воздуховода, но и защищает систему от попадания в нее осадков, птиц, животных, а также посторонних предметов.
Далее поток проходит через специальный пропускной клапан вентиляции. Он служит для отсечения уличного воздуха, на то время, когда система отключается. Тем самым клапан предотвращает поступление холодных потоков в помещения зимой. Нередко данное устройство оснащается электроприводом, дающим возможность управлять им автоматически.
Следующий элемент современной приточной вентиляционной системы – это фильтр. Он дает возможность защитить от загрязнений саму конструкцию сети, а также вентилируемые комнаты. Наиболее распространены угольные фильтры, их следует заменять, по мере отработки.
За подогрев воздуха в приточной вентиляции отвечает калорифер. Данное устройство способно нагревать зимой нагнетаемые потоки до +29 градусов. Этот прибор по принципу работы может быть электрическим либо водяным.

Водяной калорифер

Чтобы уменьшить теплопотери здания и снизить нагрузку на калорифер, в приточных системах часто используется рекуператор. Он согревает поступающий уличный воздух, благодаря теплообмену с удаляемыми вытяжными потоками.
За нагнетание наружного воздуха в системе отвечает вентилятор.
По помещениям он распространяется, благодаря вентиляционным каналам.
Инструкция рекомендует вентиляционную систему с водяным воздухонагревателем дополнительно оснащать звукопоглотителем. Он понижает уровень шума от работающих устройств.
Равномерность распределения приточного воздуха достигается, благодаря использованию в схеме вентиляции диффузоров.

Как может осуществляться управление и контроль над системой?

Пульт управления системой

Когда проектируется приточная вентиляция с подогревом воздуха своими руками, ее схему можно дополнить современными устройствами, которые сделают эксплуатацию более удобной, комфортной и эффективной.

При помощи пульта управления можно контролировать и регулировать подачу уличного воздуха, а также его температуру.
Некоторые модели ПУ оборудуются таймером, он позволяет планировать действия и отдавать автоматике вентиляционной системы приказы на их осуществление на определенный день и даже час.
Помимо приточного вентилятора систему можно оснащать и вытяжным аналогом. Желательно, чтобы оба устройства имели защиту от перегревания.
Рекомендуется приобретать калорифер с термостатом, он предотвратит возникновение пожара.
Сеть можно дополнительно оборудовать манометром. Он будет определять колебания давления (динамического) потоков в воздушном фильтре.
Отсечный клапан монтируется на приточной ветке системы. Его заслонка, при помощи электропривода, автоматически опускается при отключении вентиляции. Поэтому зимой холодный воздух не проникает в помещения.

Что следует учесть?

Современная приточная вентиляция с полным набором функций требует регулярного технического обслуживания.
В силу ее сложности, если вы не уверены в своих возможностях, установку системы лучше доверьте специалистам.
Не стоит совмещать вентиляционную сеть с установкой климатического оборудования, например, системой кондиционирования воздуха.

Вывод

Если у вас есть возможность, установите в своем жилище комплексную вентиляционную сеть. Она будет не только производить воздухообмен, но и организует комфортный микроклимат в комнатах. Цена вентиляции возрастет, но на здоровье лучше не экономить.

Виды

По каким признакам можно классифицировать калориферы?

Источник тепла

В его качестве может использоваться:

Электроэнергия.
Тепло, выработанное индивидуальным отопительным котлом, котельной или ТЭЦ и доставленное к калориферу теплоносителем.

Разберем обе схемы чуть детальнее.

Электрокалорифер для приточной вентиляции представляет собой, как правило, несколько трубчатых электрических нагревателей (ТЭНов) с напрессованным на них для увеличения площади теплообмена оребрением. Электрическая мощность таких устройств может достигать сотен киловатт.

При мощности от 3,5 КВт они подключаются не к розетке, а напрямую к щитку отдельным кабелем; при мощности от 7 КВт настоятельно рекомендуется питание от 380 вольт.

На фото – отечественный электрокалорифер ЭКО.

Какими достоинствами обладает электрический калорифер для вентиляции на фоне водяного?

Простотой монтажа. Согласитесь, что подвести к нагревательному устройству кабель куда легче, чем организовать циркуляцию в нем теплоносителя.
Отсутствием проблем с теплоизоляцией подводки. Потери в кабеле питания за счет его собственного электрического сопротивления на два порядка меньше, чем потери тепла в трубопроводе с любым теплоносителем.
Простой настройкой температуры воздуха. Для того, чтобы температура приточного воздуха была постоянной, достаточно смонтировать в цепи питания калорифера несложную схему управления с термодатчиком. Для сравнения – система водяных калориферов заставит вас решать проблемы согласования температуры воздуха, теплоносителя и мощности котла.

Есть ли у электропитания недостатки?

Цена электрического устройства несколько выше, чем водяного. К примеру, 45-киловаттный электрокалорифер можно купить за 10-11 тысяч рублей; водяной нагреватель той же мощности обойдется всего в 6-7 тысяч.
Что куда важнее, при использовании прямого нагрева электричеством оказываются запредельными эксплуатационные расходы. Для нагрева теплоносителя, передающего тепло в водяную систему подогрева воздуха, используется теплота сгорания газа, угля или пеллет; эта теплота в пересчете на киловатт куда дешевле электроэнергии.

Источник тепловой энергии	Стоимость киловатт-часа тепла, рубли
Магистральный газ	0,7
Уголь	1,4
Пеллеты	1,8
Электроэнергия	3,6

Водяные калориферы для приточной вентиляции – это, в общем-то, обычные теплообменники с развитым оребрением.

Водяной калорифер.

Циркулирующая через них вода или другой теплоноситель отдает тепло проходящему через ребра воздуху.

Достоинства и недостатки схемы зеркально отображают особенности конкурирующего решения:

Стоимость калорифера минимальна.
Расходы при эксплуатации определяются видом используемого топлива и качеством утепления разводки теплоносителя.
Регулировка температуры воздуха сравнительно сложна и подразумевает гибкую систему управления циркуляцией и/или котлом.

Материалы

Для электрокалориферов обычно используется алюминиевое или стальное оребрение на стандартных ТЭНах; несколько реже встречается схема обогрева с открытой вольфрамовой спиралью.

ТЭН со стальным оребрением.

Для водяных обогревателей характерны три варианта исполнения.

Стальные трубы со стальным оребрением обеспечивают максимальную дешевизну конструкции.
Стальные трубы с алюминиевым оребрением благодаря более высокой теплопроводности алюминия гарантируют несколько большую теплоотдачу.
Наконец, максимальную теплоотдачу ценой несколько более низкой устойчивости к гидравлическому давлению дают биметаллические теплообменники из медной трубы с алюминиевым оребрением.

Нестандартное исполнение

Пара решений заслуживает отдельного упоминания.

Приточные установки представляют собой калорифер с предустановленным вентилятором для подачи воздуха.

Приточная вентиляционная установка.

Кроме того, промышленностью выпускаются изделия с рекуператорами тепла. Часть тепловой энергии отбирается у потока воздуха в вытяжной вентиляции.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Могут различаться приточные вентиляции и по способу нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.

Принцип работы

Приточная вентиляция с подогревом очень проста по принципу работы. На первом этапе через воздухозаборник происходит затягивание воздуха и фильтрация его от крупного мусора и насекомых. После этого осуществляется передача воздуха непосредственно на корпус прибора.

На следующем этапе происходит конкретная очистка поступаемого воздуха от всех мелких частиц. Для этого в приточке есть несколько тонких фильтров для разной степени очистки.

После тщательной очистки воздух поступает непосредственно к нагревательным элементам. Если на устройстве есть возможность контролировать нагрев, то он происходит только в пределах заданных показателей. После нагрева стартует еще один процесс очистки, при котором воздух освобождается не только от пыли, но и от цветочной пыльцы, других аллергенов и запахов.

В итоге в помещение поступает очищенный и достаточно теплый воздух, температуру которого можно контролировать с пульта управления.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат, планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

Перфоратор.
Гаечные ключи.
Кувалда.
Шуруповерт.
Молоток.
Трещоточный ключ.
Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры

Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение

Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

Микроклимат в помещении — очень важная составляющая для комфортного проживания или труда. Поэтому система вентиляции, как и подогрева, должна быть четко продумана.

В данной статье мы рассмотрим основные аспекты изготовления приточной вентиляции с подогревом воздуха своими руками.

Что такое приточная вентиляция с подогревом воздуха

Комплектация компактной вентиляции с подогревом для квартиры

Вентиляция с теплообменником обеспечивает непрерывную подачу подогретого свежего воздушного потока. Таким образом, создается хороший микроклимат. Вентиляция обеспечивающая подогрев приточных масс, включает: центральное приточно-вытяжное оборудование с рекуператором, который обеспечивает подогрев воздуха приходящего с улицы. Это происходит за счет температуры выводящегося «отработанного воздуха». Рекуператор, пропуская воздух, не смешивает его с выводящими воздушными массами. То есть воздух поступает и выводится по индивидуальным каналам, стенки которых расположены впритык.

Обогрев приточной вентиляции может осуществляться с помощью рециркуляции (кондиционеры, калориферы). Теплый «отработанный воздух» смешивается с приточным, который нагревается до нужной температуры, а потом подается в помещение.

Необходимость приточной вентиляции с подогревом

Приточная вентиляция – проверенный способ обеспечения нормального воздухообмена в квартире. Замещать тяжелый спертый воздух необходимо не только на кухне или в ванной комнате: во всех помещениях, где жители проводят основную массу времени, нужно заранее позаботиться о подводе свежего воздуха с улицы.

По старым, принятым еще в советское время, нормам, на каждого человека, постоянно пребывающего в жилой комнате, необходимо поступление минимум 60 куб. м свежего воздуха в час. Подобный показатель актуален для спальни или детской комнаты.

Для зоны с периодическим пребыванием жильцов, например, гостиной, минимальным порогом количества приточного воздуха являются 30 куб. м/ч. Современные европейские нормы производительности системы приточной вентиляции являются более низкими и предлагают 30 и 20 куб. м/ч на человека для комнат с постоянным и периодическим пребыванием соответственно.

Однако даже сниженный приток свежего воздуха с улицы может существенно сказаться на температуре во всей квартире. Холодные воздушные массы усиливают нагрузку на систему отопления, снижая ее эффективность. В результате нерационально расходуется энергия, которая затрачивается на прогрев охлажденного приточкой воздуха.

Дополнительно пребывание в помещении с низкой температурой воздуха может стать причиной переохлаждения и спровоцировать возникновение определенных заболеваний.

Холодное помещение и повышенная влажность из-за некачественной вентиляции являются идеальной средой для развития плесени, которая не только портит ремонт, но и наносит существенный ущерб здоровью

Решить эти проблемы можно с помощью нагревателя воздуха, который устанавливается на приточную вентиляцию квартиры. Для отечественного климата подобный узел в вентиляционной системе является острой необходимостью. При ощутимом снижении температуры за окном нагревающий воздух элемент станет единственным эффективным способом предотвратить сквозняки и сохранить тепло в доме.

Вентиляционная система с нагревателем воздуха позволяет одновременно компенсировать теплопотери и насыщать внутренний климат необходимым объемом свежих воздушных масс.

Активный (механический) приток

В больших домах или при сложной планировке пассивная вентиляция не поможет – попросту не справится, потоки прекроют сами себя или замкнутся до вытяжки. Тогда и поможет механика. Приточная вентиляция своими руками состоит из двух частей:

Оборудование – вентиляторы, шумоподавители, клапаны, фильтры, калориферы для подогрева воздуха (для водяных требуется гидрообвязка).

Сеть – собственно воздушные каналы, диффузоры, решётки, воздухозаборники.

Воздушные каналы бывают:

Круглые – стандартная труба с минимальным сопротивлением продуву. Лучший выбор для межкомнатных проходов.
Прямоугольные – чуть большее сопротивление, но хорошо подойдёт для внутристенного монтажа.
Гибкие – лучший вариант при множестве изгибов или дополнении системы. Но гофрированная (ребристая) поверхность имеет большое сопротивление, потому требуется усиленное нагнетание воздуха для нормальной циркуляции.

Собственно, основой правильной циркуляции является маршрутизация и хороший вентилятор. Воздушное течение всегда должно направляться по диагонали. К примеру, если в цепи 3 комнаты, то вход с улицы под потолком – переход в двери или возле пола – переход под потолком – вытяжка возле пола. С вентиляторами будет сложнее.

Вентиляторы можно разделить на 2 типа.

Обычные настенные. Монтируются прямо на канал, чаще всего спрятаны за декоративной решёткой. Исключение – дизайнерские варианты с позолотой, хромированием и разукраской. Размер подбирается под размеры вытяжки, для удобства лучше купить вентилятор с регулировкой скорости вращения. Он чуть дороже, но с помощью нескольких таких вентиляторов можно создать поток нужной скорости в любой точке дома. Учитывается запас потери напора на основе длины и габаритов канала.

Скрытые. Монтируются внутри каналов или в запотолочном пространстве. Подбираются по аналогичной схеме и так же можно найти с регулировкой скорости.

Самый распространённый вариант – туалетная вытяжка с датчиком влажности, которая поддерживает заданную влажность и отключается при нужном значении. Можно так же привязать срабатывание к выключателю или бытовым приборам – тогда приточная вентиляция в частном доме может стать полуавтоматической с пассивной вентиляцией при выключенном вентиляторе.

Монтаж приточной вентиляции своими руками

Приточную вентиляцию в квартире многоэтажного дома можно соединить с общедомовой естественной системой воздуховода. Для этого вначале надо проверить её состояние простым способом. Тетрадный лист прикладывают к вентиляционному отверстию. Если бумага прилегает к нему и удерживается, то тяга есть, и воздуховод можно использовать.

В случае, когда каналы забиты и засорены, можно попробовать их прочистить. Но в большом доме сделать это бывает проблематично. Тогда устанавливают приточную вентиляцию с помощью клапанов. Их покупают в магазине. Сколько понадобится таких деталей, зависит от размера и общей площади пространства. Клапаны бывают разной мощности.

Самые простые модели этих устройств включают внутренний блок, защитную решётку и соединительный патрубок. Обычно их устанавливают над батареей, чтобы минимизировать потери тепла.

В выбранном месте проводят первичную разметку: обводят контур клапанного устройства.
Если его приобретали в собранном виде, то надо разобрать и освободить корпус.
С помощью перфоратора во внешней стене делают сквозное отверстие, стараясь выдержать угол уклона не более 7 градусов.

В него вставляют трубку, покрытую изоляционным материалом. Она должна быть незаметной снаружи, а изнутри выступать на 1 см.
В местах крепления трубки в стене просверливают отверстия для дюбель-гвоздей.
Ими фиксируют корпус приточного клапана, который дополнительно зажимается изоляционным слоем трубки.

Когда основа прибора надёжно закреплена, в неё вставляют детали, которые вынимали при разборке.
Снаружи монтируют решётку.
После этого проводят проверку работы приточного клапана, открывая и закрывая задвижку.

Установка приточной вентиляции в квартире – простой и надёжный способ улучшения воздуха и поддержания благоприятного микроклимата.

https://www.youtube.com/embed

Скорость теплоносителя

5. Подсчет скорости движения воды в трубках принятого калорифера. Gw — расход теплоносителя, кг/сек; pw — плотность воды при средней температуре в воздухонагревателе, кг/м³;
fw — средняя площадь живого сечения одного хода теплообменника (принимается по таблице подбора калориферов КСк), м².

Плотность воды в зависимости от температуры
температура, °С	+5	+10	+15	+20	+25	+30	+35	+40	+45	+50	+55	+60	+65	+70
плотность, кг/м³	999	999	999	999	998	997	996	994	992	990	988	986	983	981	978
температура, °С	+75	+80	+85	+90	+95	+100	+105	+110	+115	+120	+125	+130	+135	+140	+150
плотность, кг/м³	975	972	967	965	962	958	955	951	947	943	939	935	930	926	917

Теплоемкость воды в зависимости от температуры
температура, °С	+5	+10	+15	+20	+25	+30	+35	+40	+45	+50	+55	+60	+65	+70
теплоемкость, Дж/(кг•°С)	4217	4204	4193	4186	4182	4181	4179	4178	4179	4181	4182	4183	4184	4185	4190
температура, °С	+75	+80	+85	+90	+95	+100	+105	+110	+115	+120	+125	+130	+135	+140	+150
теплоемкость, Дж/(кг•°С)	4194	4197	4203	4205	4213	4216	4226	4233	4237	4240	4258	4270	4280	4290	4310

В случае если для расчета приняты два или более калориферов, эта формула действительна только при их последовательном
подсоединении по теплоносителю. То есть калориферы присоединены так, что горячая вода, пройдя по контурам одного
теплообменника, подается во-второй и т.д. При параллельном подсоединении, например, двух воздухонагревателей КСк по
теплоносителю, значение fw будет 2fw и т.д. К примеру, для нагрева воздуха нам требуются два теплообменника КСк 3-9 с
площадью 0.455 м² (в сумме это дает 0.910 м²). Расход теплоносителя составил 0.600 кг/сек. Подсчитать скорость движения
одного хода калориферов. При последовательном подсоединении по теплоносителю формула будет иметь вид — W (м/сек) = Gw /
(pw • fw), при параллельном (теплопровод подключен к каждому воздухонагревателю отдельно) — W (м/сек) = Gw / (pw • 2fw).
Соответственно и скорость движения воды в трубках, в первом случае будет иметь большее значение, чем во втором. Рекомендуемая
скорость движения теплоносителя в калориферах водяных типа КСк — (0.2 — 0.5) м/сек. Превышение этой скорости, связано с увеличением
гидравлического сопротивления. Допустимые значения — от 0.12 до 1.2 м/сек.
