Подключение кондиционера к электросети

Подключение кондиционера к электропитанию

Подключение кондиционера – это дорогая услуга и именно поэтому вы можете установить его самостоятельно. Вот основные этапы, которые вам необходимо выполнить при подключении кондиционера:

  • Необходимо подключить кабель, который будет соединять внешние и внутренние устройства.
  • Второй кабель следует подключить внутренний блок вашего кондиционера с электрическим щитком.
  • Если ваш кондиционер имеет высокую мощность, тогда вам необходимо проводить его подключение через дополнительный электрощит.

Когда вы производите подключение кондиционера к электросети, тогда вам следует помнить о том, что монтаж проводки нужно производить в специальные штробы. Если при монтаже проводки используются гофрированные рукава, тогда необходимо использовать дополнительные декоративные коробы.

Правила расположения устройства: выбираем место для установки

Перед тем как установить в квартире сплит-систему, надо ознакомиться с особенностями ее расположения. Это поможет не испортить фасад многоквартирного дома и разместить кондиционер в подходящем месте.

В спальне

Люди, которые проживают в однокомнатной квартире, часто устанавливают системы в спальне. При выборе подходящего места учитывают несколько правил:

  • Нельзя, чтобы холодный воздух попадал на спальное место или рабочее пространство, так как из-за этого можно простудиться.
  • Не рекомендуется устанавливать сплит-систему над телевизором и другой электроникой.
  • Кондиционер должен располагаться на расстоянии 10-15 сантиметров от потолка.
  • Противопоказано располагать устройства над батареями и за занавесками, которые ухудшают отток холодного воздуха.

Для кухни

Некоторые люди не знают, куда установить кондиционер на кухне. Рекомендуется располагать его таким образом, чтобы он не находился над газовой плитой и обеденным столом. Некоторые специалисты советуют размещать его над окном. При этом лучше пользоваться компактными моделями, которые не занимают много свободного пространства.

В детской комнате

Устанавливать в детской подобное устройство не рекомендуется, так как детки чувствительны к холоду и быстро простуживаются. Однако многие родители из-за сильной летней жары все равно ставят в детскую системы охлаждения воздуха. Специалисты рекомендуют покупать мобильные модели, которые можно установить в любой части комнаты. Их нужно разместить так, чтобы холодный воздух не попадал на детскую кроватку.

В гостиной

Гостиная считается наиболее большой комнатой в квартире, и поэтому здесь проще всего разместить кондиционер. Он устанавливается в углу, который находится дальше всего от дивана, кресел и других мест, где часто сидят люди.

Порядок проведения работ

Чтобы осуществить правильный монтаж системы, надо разобраться с порядком проведения установки.

Установка внутреннего блока

Работа начинается с монтирования внутреннего модуля устройства. Данная процедура состоит из нескольких последовательных этапов:

  • Разметить на стене маркером или мелом место, где будет устанавливаться внутренний модуль.
  • Закрепить на стенке монтажную пластину, к которой будет подсоединяться конструкция.
  • При помощи дюбелей закрепить на пластине модуль.

Подготовка коммуникационных каналов

Следующим этапом монтирования системы является подготовка канала, в котором будут прокладываться трубы с проводами. Для выведения труб наружу придется в стенке сделать небольшие отверстия. Чтобы выполнить такую работу, придется воспользоваться специальным перфоратором, оснащенным удлиненным буром. Стенка сверлится под небольшим углом, чтобы сделать наклон для стекания конденсата.

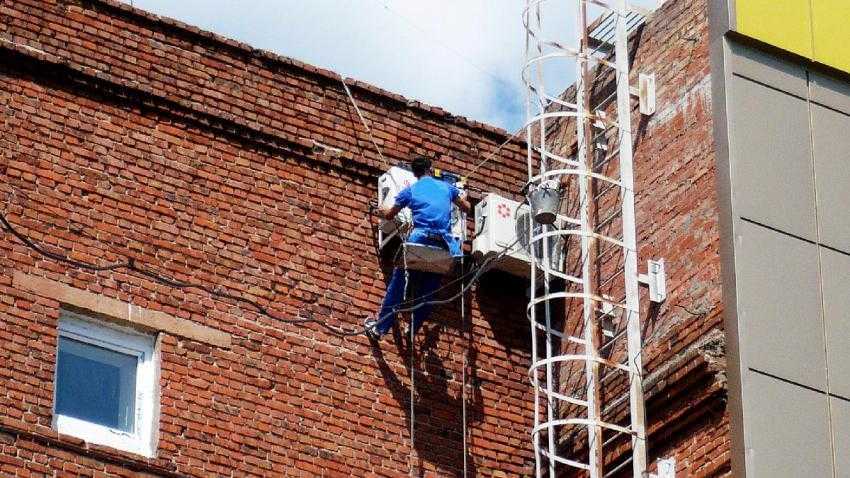

Установка наружного блока

Труднее всего установить наружный модуль, который весит около двадцати килограмм. Процесс установки начинается с разметки, после чего в отмеченных местах делаются отверстия для монтажа крепежных кронштейнов

После их установки навешивают внешний блок и осторожно закрепляют его

Выполнять установку внешнего модуля лучше вдвоем, так как самому поднять его трудно.

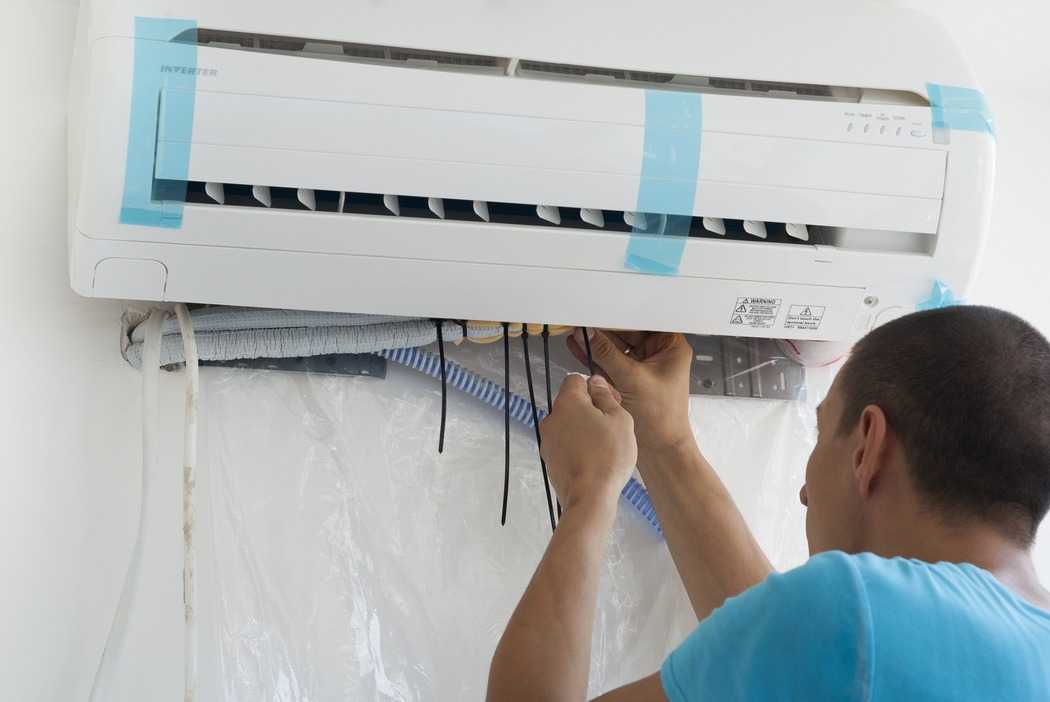

Подключение электропроводки

Подключить кондиционер к электричеству довольно легко. Для этого придется проложить всего два электрических кабеля:

  • Провод, который соединяет внутренний и внешний модули конструкции.
  • Кабель, использующийся для подключения внутреннего блока к источнику электроэнергии. Его необходимо вывести к электрическому щитку, подключить к автомату, после чего систему подсоединяют к розетке.

Инструкция по прокладке труб

Перед прокладкой труб их тщательно обматывают теплоизоляционным материалом. Для этого чаще всего используют специальный армированный скотч, которым обматывают каждую трубу в 2-3 слоя

Затем их осторожно прикручивают к стенкам металлическими хомутами

Вакуумирование системы воздухообмена

Чтобы провести вакуумирование, к штуцеру присоединяют вакуумный насос, который очистит систему от воздуха. Насос должен работать не меньше получаса.

Заполняем фреоном

Перед заполнением системы фреоном на жидкостном вентиле приоткрывают клапан, после чего запускается хладагент. Когда процедура будет окончена, от сервисного порта откручивают шланг. При этом открутить его надо максимально быстро, чтобы из системы не испарился фреон.

Как спрятать кондиционер в интерьере

Обычно кондиционер устанавливается во время ремонта, поэтому выбирать лучше такой вариант, который беспроигрышно впишется в интерьер. Если сделать это не удалось, можно попробовать:

  1. Покрасить кондиционер в цвет стены.
  2. Расположить его над входной дверью.
  3. Приобрести встроенную сплит-систему, которую можно спрятать в натяжной потолок.
  4. Напольный кондиционер можно спрятать в декоративных панелях.
  5. Поместить кондиционер в полку или тумбу, в которой будет обеспечена свободная циркуляция воздуха.
  6. Можно сделать нишу для блока.

В данном случае каждый решает, какой вариант будет удобнее. В любом случае, сильно загромождать проход к вентилятору не стоит, так как это может привести к перегреву и быстрой поломке.

Спрятать кондиционер можно под потолком

В жаркое время года кондиционер просто необходим

Очень важно правильно его установить, иначе вся система не сможет функционировать и быстро выйдет из строя. Если производить монтаж своими руками, то следует соблюдать все правила, а перед этим изучить инструкцию производителя по установке

Это поможет быстро и без труда сделать всю работу.

Крепление блоков

  Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео

Подключение кондиционера

back to menu

Установка внешней части

 Выбираем и устанавливаем межкомнатные двери: пошаговая инструкция для установки своими руками | 80+ Фото & Видео

В первую очередь устанавливается наружная часть. Первое правило — не забывать о технике безопасности, если установка происходит выше второго этажа. При установке учитывайте такие факторы:

  • Блок не должен закрывать вид соседям
  • Конденсат не должен стекать по стене
  • Прикреплять прибор нужно так, чтобы вы могли оказывать ему техническое обслуживание

Схема крепления кондиционера

При креплении наружного блока на балконе нужно так же соблюдать правила:

  • убедится, что прочность балкона достаточна, чтобы выдержать прибор. В среднем вес такого изделия составляет 10-15кг
  • при возможности нужно крепить в таком месте, где со всех сторон дует ветер, чтобы конденсат не стекал по стене

Установка модуля снаружи

Рекомендации по установке кондиционеров:

  • Блок внутри надо устанавливать так, чтоб воздух не обдувал вас, иначе ангина и бронхит будут обеспечены
  • Расстояние от потолка должно составлять 100 мм. А от боковой стены 125 мм
  • Наружный модуль нужно прикреплять так, чтоб вы могли дотянуться до него для профилактического обслуживания
  • Расстояние наружного изделия от задней стены должно составлять 20 см, а от боковой 300 мм

Отступы от краев стен

Модуль снаружи по возможности нужно ставить не сбоку от окна, а лучше всего под окном, так как если вы решитесь вызывать мастера при поломке либо для проверки прибора, то он вполне может отказаться от работы из-за не правильного монтажа.

Крепление наружного и внутреннего блока, наклон и магистрали

back to menu

Установка внутренней части

 Изготовление гардеробной своими руками: как оборудовать систему хранения в кладовке или спальне? | 100+ Фото & Видео

Установка внутренней части

Первым делом нужно правильно устроить электропроводку. Убедитесь, что проводка выдержит такую нагрузку.

Рекомендации по креплению устройства:

Внутренняя часть должна располагаться так, чтобы возле нее не было никаких лишних предметов.В ином случае они будут мешать охлаждению прибора. Не стоит размещать кондиционер над камином или другим источником тепла. Ветер из электро-кондиционера не должен напрямую дуть на человека, если конечно, хотите сохранить свое здоровье.

back to menu

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно.

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам.На заметку! Чтобы стены не насыщались влагой, желательно применять трубы в теплоизолирующей скорлупе.

Подключение кондиционера к сети

Перед подключением сплит-системы к электросети следует ознакомиться со схемами и спецификациями на узлы прибора и проанализировать состав стен. Затем нужно осмотреть существующую систему электроснабжения, замерить поперечное сечение входящих кабелей и протестировать выбранную трассу специальным детектором.

Существует несколько способов подключения кондиционера к электросети. Если линия проводки для мощного электроприбора не была предусмотрена заранее, придется прокладывать сети и устанавливать розетки после проведения капитального ремонта.

Удобнее всего подключить розетку в распределительной коробке помещения. Но это становится возможным только в том случае, если электропроводка, идущая от этой коробки к электрическому щитку квартиры или частного дома, может выдержать максимально возможную нагрузку всех подключаемых электроприборов.

Другой способ предполагает прокладывание новых линий электропроводки. В этом случае нужно проштробить стену, проложить новый кабель в пластмассовой гофрированной трубе и подключить его к распределительной коробке. Если глубина штроба составляет больше 2 см, кабель можно прятать в стену без гофротрубы.

Гофрированная труба (гофротруба) – это труба с переменным поперечным сечением, в которой есть толстостенные и тонкостенные участки, придающие ей жесткость и гибкость одновременно

Штроб может проходить горизонтально или вертикально, но по диагонали он располагаться не может. Это противоречит основным строительным регламентам.

На основании проекта обустройства линий можно заблаговременно определить места вывода электрической сети, в т.ч. и для климатической техники. Если же нет возможности штробить стену, электропроводку можно проложить открытым способом.

В этом случае провода прячутся в специальный пластиковый кабель-канал, который закрепляется на стене шурупами. Этот способ наименее трудоемкий и затратный, но пластмассовый канал может нарушить внешний вид комнаты.

Спрятать шнур, тянущийся от бытового кондиционера к сетевой розетке, можно в пластмассовом коробе любого цвета и формы в зависимости от особенностей интерьера комнаты

Если ни один из этих способов не походит, можно присоединить устройство через шлейф к розетке, питающей технику с меньшей мощностью. При этом шлейф тянется от гнезда рядом с кондиционером до самой точки электропитания. Но нужно проверить возможности розетки. Если сеть не справится с нагрузкой, провода сгорят.

Подключение сплит-системы к сети электропитания с помощью вилки и раннее установленной розетки является наиболее простым способом. Для этого не нужно выполнять электромонтажные работы, поэтому с таким подключением может справиться любой человек.

Этот вариант монтажа выбирают для:

  • сплит-систем небольшой мощности (до 4 кВт);
  • кондиционеров, встроенных в окно;
  • кондиционеров, которые были установлены в комнате на короткое время.

Но лучше проработать расположение климатической техники и розеток под нее заранее. Это позволит проложить более надежные провода к тем розеткам, от которых будет питаться в будущем кондиционер.

Подключение электропитания к кондиционеру – общие вопросы

Современная климатическая техника универсальна, практична, ею удобно пользоваться. Покупка и установка кондиционера в квартире, подходящего по техническим характеристикам, избавит жильцов от дискомфорта, связанного с температурно-влажностным режимом, создаст в помещении здоровую атмосферу, благоприятную для отдыха и работы.

Принципиально важными особенностями устройства кондиционера с точки зрения монтажа является их конструктивное решение. Есть моноблочные приборы, состоящие из одного модуля, и мульти блочные – сплит и мульти сплит системы.

Работы по подведению электропитания к кондиционеру следующие: проводится монтаж кабеля, соединяющего внешний и внутренний блоки устройства. Второй кабель должен соединить внутренний блок кондиционера с электрощитовой или, в крайнем случае, электрической розетке. Исходя из потребляемой кондиционером мощности, его или включают в действующую электросеть, или к его внутреннему блоку подводится отдельная электролиния, подключаемая в электрощитовой посредством отдельного автомата.

Монтаж электропроводки ведут в сделанные в стене штробы, используя гофрированные рукава или посредством использования специальных декоративных коробов.

Обзор конструкции внутреннего блока, установка кондиционера: схема и строение

Внутренний блок размещается в помещении, поэтому производители уделяют большое внимание его внешнему виду. Сплит-система должна вписываться в дизайн интерьера

Кроме этого, большое значение имеет размер внутреннего блока кондиционера. Его ширина варьируется в пределах 0,7-1,6 м, глубина может составлять от 16 до 20 см, а высота – от 20 до 32 см.

Внутренний блок состоит из следующих компонентов:

  • передней панели;
  • фильтров грубой и тонкой очистки;
  • испарителя;
  • вентилятора;
  • горизонтальных и вертикальных жалюзи;
  • индикаторной панели;
  • платы управления;
  • поддона для сбора конденсата;
  • штуцерных соединений.

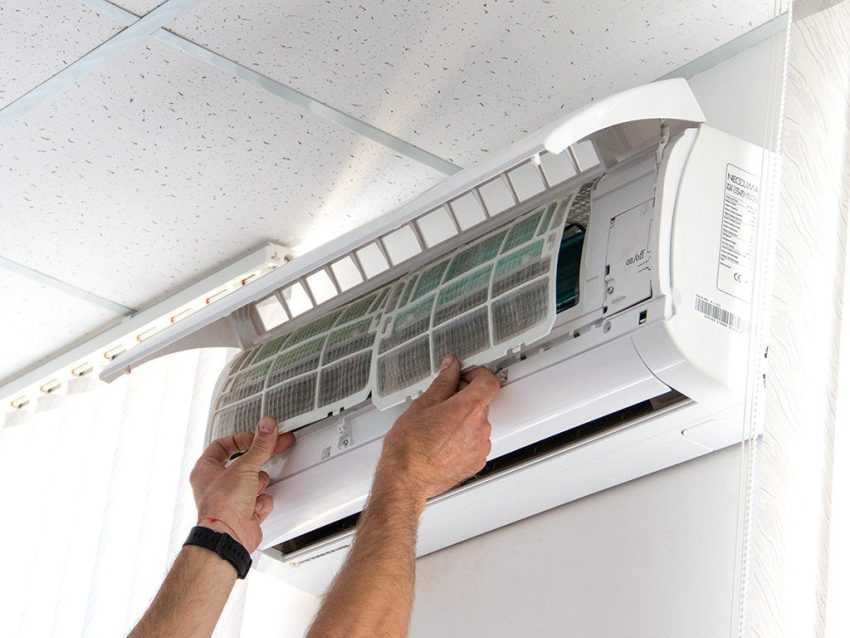

Передняя панель имеет вид пластиковой решетки. Она обеспечивает доступ воздуха к блоку. Фильтр грубой очистки задерживает крупные частицы пыли, мусор и шерсть животных. Он представляет собой сетку из пластика, которая нуждается в регулярной чистке (минимум 2 раза в месяц). Фильтры тонкой очистки бывают двух видов. Угольные типы изделий нацелены на удаление неприятных запахов, а электростатические убирают из воздуха пыльцу растений, мелкую пыль.

Система кондиционера обязательно должна вписываться в дизайн интерьера.

Во внутреннем блоке установлен трех- или четырехскоростной вентилятор. Испаритель, по сути, является радиатором, где холодное рабочее вещество нагревается и переходит в парообразное состояние. Воздушные потоки, которые проходят через этот элемент, наоборот, охлаждаются.

Горизонтальные жалюзи контролируют движение воздуха по вертикали. Они оснащены электроприводом. Их положение настраивается с помощью пульта ДУ. Горизонтальные жалюзи способны в автоматическом режиме совершать колебательные движения, в результате чего охлажденный воздух равномерно распределяется по комнате. Индикаторная панель находится на лицевой стороне сплит-системы. Она представляет собой совокупность световых индикаторов, позволяющих определить, в каком режиме работает кондиционер. Кроме этого, светодиоды сигнализируют о поломках.

В поддоне, который находится под испарителем, собирается вода, выводится она наружу с помощью дренажного шланга. Плата управления состоит из блока электроники и микропроцессора. Штуцерные соединения используются для подключения трубок между внешним и внутренним блоками. Вертикальные жалюзи контролируют движение воздуха по горизонтали.

На заметку! Положение вертикальных жалюзи регулируется вручную. Возможностью настройки с помощью пульта дистанционного управления обладают только некоторые модели сплит-систем премиального класса.

Внутренний блок является сложным с технической точки зрения устройством, состоящим из множества элементов.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10

Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

Этапы монтирования сплит системы

Подключение сплит системы своими руками на первом этаже многоэтажки не желателен в случаях, если нет балкона.

Наружный блок всегда устанавливается на балконе и монтируется к стене с помощью мелких неглубоких саморезов. Идеально если кондиционер будет установлен на северной или восточной стороне света, чтобы избежать нежелательного попадания прямых лучей солнца на устройство.

Крепить кондиционер к кронштейнам нужно аккуратно, осторожно перегнувшись через перила. Остекление балкона на время установки сплит системы нужно будет снять, кронштейны врезаются в нижнюю часть обрамления рамы

Монтируем сплит систему:

  • Отмечаем точное местонахождение внутренних блоков. Они не должны находиться в одном помещении с микроволновками и индукционными печами, электродуховками. Также не рекомендуется монтировать данные блоки над отопительными батареями или иными источниками тела, за шторками и другими препятствиями для вентиляции воздушного потока. Кондиционеры не устанавливаются в кухонных помещениях;
  • Проводим электропроводку. Для сплит системы желательно установить отдельный автомат отключения. Подключать сплит систему к электросети нужно аккуратно, соблюдая все меры безопасности;
  • Монтируем наружный блок;
  • Высверливаем отверстие необходимой величины в стене для коммуникаций. Диаметр не менее 90 миллиметров. Если отверстие будет меньше, то процесс теплоизоляции будет затруднен;
  • Кладем трубопроводы. Теплоизоляция для труб обязательно должна быть из флекса. Другие материалы не выдерживают и сезона. Перед развальцовыванием надеваем на трубки фланцы, резьба гайки должна быть к концу трубки;
  • Соединяем электрические провода между блоками;
  • Герметизируем систему и сразу же проверяем ее на прочность. В этом процессе лучше использовать ставший практически классическим способ герметизации, который часто используют газовики. В половине литра дистиллированной воды, доведенной до кипения, растворяем столовую ложку мелко накрошенного хозяйственного мыла. Выпускной ниппель снимается, к патрубку присоединяется велонасос. Помощник медленно качает воздух, а мастер при помощи небольшой кисти густо смазывает резьбовые соединения мыльным составом и подтягивает их до тех пор, пока не перестанут надуваться мыльные пузырьки. По окончании работ мыльный состав легко смывается;

  • Вакуумируем. Чтобы вся влага окончательно испарилась необходимо присоединить вакуумный насос и качать примерно 60 минут. Этого времени достаточно для испарения и откачки влаги с оставшимся воздухом;
  • Заполняем систему жидкостью. Кондиционеры заполняются фреоном или хладоном. Путать никак нельзя. В инструкции к устройству должно быть прописано, какой уровень давления необходим для функционирования имеющегося кондиционера. Заполнять систему кондиционирования необходимым материалом нужно через специальный переходник, в который встроен манометр, для определения давления;
  • Аккуратно, с соблюдением всех необходимых мер безопасности подключаем к электропитанию;
  • Проводим тест системы кондиционирования. Устройства последнего поколения при первом включении должны самостоятельно заработать в режиме тестирования. Для этого достаточно лишь включить автомат-разъединитель. В противном случае режим тестирования запускает с дистанционного управляющего пульта. Если ничего не выходит, то нужна помощь мастера, который должен наладить работу устройства по гарантийному талону;
  • При необходимости устраняем даже самые мелкие недочеты системы;
  • Проводим дополнительную изоляцию межблочного жгута;
  • Маскируем дыру в стене.

Если после завершения тестирования кондиционера равномерно идет прохладный воздух, жалюзи фиксируются в необходимых положениях и двигаются плавно, это означает, что попытка подключить сплит систему самому завершилась успешно. Некоторые опытные специалисты рекомендуют обмотать межблочные жгуты пленкой металлизированной. Это будет дополнительной тепловой экранировкой, что поможет сэкономить на электроэнергии.

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется  в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.  Для этого следует:

  • внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
  • осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
  • протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
  • проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования  невозможно при наличии старой алюминиевой проводки  в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

  • распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
  • розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
  • прокладка провода идет только по горизонтали и по вертикали;
  • при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

  • между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
  • прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
  • от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

  • категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
  • не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет  2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Где лучше всего установить розетку?

Кондиционерные шнуры могут достигать метра в длину, а потому нужно спланировать место нахождения розетки таким образом, чтобы исключить возможность провисания проводов. Если же при установке кондиционера не планируется электромонтажных работ, придется изворачиваться: портить отделку комнаты или пытаться использовать уже существующие разъемы.

Электрическая розетка для бытового кондиционера имеет стандартные габариты, но ее местонахождение в жилом или коммерческом помещении нужно определить заранее

При установке простого бытового кондиционера в обычной квартире мало кто задумывается о расположении розетки для сплит системы. Прибор подключают к ближайшей розетке на 220В через переходник, с наращиванием провода или напрямую (в зависимости от местонахождения точки выхода электросети).

Но подобное подключение подойдет только для неинверторных моделей с производительностью менее 4 кВт. Также при соблюдении некоторой ориентации фаз таким методом можно подключить маломощные климатические системы инверторного типа.

Лучше всего поставить для кондиционера новую розетку. Даже в том случае, если существующая розетка сможет прекрасно справиться с нагрузкой от электроприбора, висящие провода будут выглядеть неэстетично, хотя в квартирах и не делают точки выхода сети под потолком.

Болтающиеся провода от бытового кондиционера могут испортить весь интерьер жилого помещения, ведь из-за них комната смотрится неопрятно

При проектировании и монтаже климатического оборудования стоит «спрятать» розетку между корпусом кондиционера и ближайшей стеной, чтобы она выглядела максимально гармонично.

Если это невозможно, ее можно установить под устройством или сбоку от него (не со стороны смежной стены). Монтировать розетку над оборудованием не стоит, ведь в этом случае придется повесить кондиционер несколько ниже.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Дренаж

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали

Закрепляете внутренний блок на монтажную пластину.

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Типичные ошибки в установке кондиционера

Несоблюдение требований монтажа является частой причиной сбоев в работе сплит-систем и необоснованного увеличения счетов за электричество. Приведем перечень популярных недочетов.

№1. Монтаж в неподходящем месте. Требования к размещению сплит-блоков были рассмотрены выше. Неопытные мастера допускают стандартные ошибки: установка над отопительным прибором или в зоне прямого воздействия солнечных лучей.

№2. Некачественная вальцовка.

Наличие шероховатостей, борозд и заусенцев препятствует нормальной циркуляции фреона и ухудшает плотность прилегания к штуцерам. В результате может наблюдаться утечка фреона (+)

№3. Несоответствие объема хладагента длине трассы. Количество фреона прямо пропорционально метражу контура. Если магистраль увеличили/уменьшили, а его объем не откорректировали, то кондиционер работает неправильно, а со временем выходит из строя.

№4. Отсутствие термоизоляции. Отверстие в стене для прокладки магистрали необходимо заполнять пеной. Если этого не сделать, то перепады температур спровоцируют появление конденсата – оседание влаги на бетоне приведет к образованию грибка.

№5. Заломы медных трубок.

В местах перегибов пропускная способность снижена. Как следствие – возрастает нагрузка на компрессор, и прибор вырабатывает положенный ресурс раньше срока

№6. Ненадежное соединение кабелей. Ошибки в обустройстве электропроводки чреваты не только поломкой климатического оборудования, но и возгоранием или ударом тока.

№7. Применение некачественных материалов. Непрочные кронштейны могут не справиться с возложенной нагрузкой, особенно зимой при скоплении на сплит-блоке снега. Предупредительные меры: выбор надежной опоры и установка над уличным блоком защитного козырька.

Выводы и полезное видео по теме

Как заложить трассу кондиционера:

Установка и монтаж кондиционеров, тонкости и секреты:

Стоит помнить, что при самостоятельной установке кондиционера, незначительных факторов не существует. И все, что было сделано некорректно, к примеру, вальцевание труб без зачистки каймы, или недостаточно зафиксированное соединение – в итоге приводит к быстрому износу комплектующих охлаждающей системы. Поэтому в процессе установки нужно проявить предельную аккуратность ко всем деталям.

Если у вас есть необходимый опыт или знания в вопросе монтажа сплит систем, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны некоторые тонкости, о которых мы не упомянули в этом материале? Оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.

Выводы и полезное видео по теме

Поскольку монтаж кондиционера и розеток для него занимает много времени и сил, то и к вопросам его электропитания нужно отнестись максимально серьезно. Перед установкой стоит воспользоваться советами электриков и дизайнеров.

Некоторые рекомендации по монтажу розеток в квартире даны на видео ниже:

Если есть возможность, следует спроектировать расположение индивидуальной розетки и проложить отдельную линию электросети, чтобы обеспечить бесперебойное функционирование климатического оборудования. Это можно делать и на этапе капитального ремонта помещения, и во время установки кондиционера в уже отремонтированной комнате.

Расскажите о том, где и каким образом размещали электророзетку для кондиционера в своей квартире/офисе/доме. Поделитесь нюансами расположения, известными только вам. Оставляйте, пожалуйста, комментарии, задавайте вопросы, публикуйте фото в находящейся ниже блок-форме.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
