Колодец своими руками из бетонных колец: вода и камень

Что потребуется для работы

Для рытья колодезной шахты необходимо подготовить следующие инструменты и приспособления:

• лопаты (штыковая для рытья, совковая для выемки породы);
• если поверхностный слой над грунтовыми водами плотный, его разрушают ломом и киркой;
• для подъема извлеченной массы используют ведра, для удаления земли от шахты потребуется тачка;
• емкости с удаляемым грунтом поднимают канатами, железобетонные кольца подвешивают и устанавливают с применением строп;
• специальная вышка в форме треноги с лебедкой или колодезным воротом облегчает выемку разрушенной породы;
• вертикальность проходки контролируется отвесами и строительным ватерпасом;
• откачка проникающей в шахту воды производится дренажной помпой;
• для предотвращения несчастных случаев рекомендуется использовать защитную каску и страховочный ремень с тросом.

Инструменты которые необходимы для рытья колодца.

Отдельно потребуется приобрести материалы и инструменты для гидроизоляции конструкции.

Для строительства своими руками колодцев с внутренними стенами из железобетонных колец понадобятся следующие материалы:

• готовые ЖБИ подходящего размера;
• мелкий и крупный гравий, использующийся в качестве донного фильтра;
• крепежные элементы – скобы, формирующие единую кольцевую конструкцию;
• цементный раствор для финальной обработки швов.

Приступая к строительству на участке колодезной шахты из железобетонных колец, необходимо учитывать крупные габариты и большой вес изделий. Поскольку одному человеку поднять и установить подобную конструкцию самостоятельно невозможно, потребуется либо привлечь помощников, либо использовать спецтехнику.

Где можно копать колодец?

Недостаточно определить место для рытья колодца на участке. Необходимо также соблюдать строгие правила его расположения, чтобы обеспечить безопасную и качественную добычу воды.

Правила, как определить где копать колодец или скважину:

1. Источник питьевой воды не должен располагаться ближе, чем на 20-25 м от рассадников загрязнений почвы – свалки мусора, продуктов гниения, туалета, кладбища и так далее. Иначе в источник влаги могут попасть вредные вещества, которые заразят его болезнетворными бактериями.
2. Необходимо обезопасить постройки на участке от подтопления, поэтому колодезное сооружение размещают на расстоянии от всех зданий в 10-15 м. Соседские строения тоже учитываются при расположении колодца.

Такая удаленность является оптимальной. Если участок у воды наделен стандартными четырьмя сотками, плотно засаженными и застроенными, то такую норму соблюсти сложно. В этом случае допускается удаление источника воды от выгребной ямы или туалета порядка 10 метров.

Согласно нормативным документам, при поиске места, где копать колодец на участке, следует избегать:

• регулярно подтопляемых зон;
• заболоченных участков;
• близкого нахождения (менее 30 метров) автострад.

Если почва на участке глинистая, то вопрос удаленности тоже не стоит так остро. При этом нужно позаботиться о тщательной изоляции стенок, соорудив верхнее защищающее колодезное кольцо. Данная мера позволяет защитить воду от разнородных загрязнений при таянии снегов и дождях, когда потоки осадков с поверхности грунта могут попасть в колодец.

Предлагаем ознакомиться: Технология бурения скважины под воду: как пробурить своими руками на дачном участке, видео

Лучшее время

Есть два периода, когда копать колодец лучше всего: это вторая половина августа и середина зимы — после двух недель морозов. В это время уровень грунтовых вод самый низкий, верховодки почти нет. Так что работать будет просто и вы не промахнетесь с определением дебита — он в это время минимальный и страдать от недостатка воды в детальнейшем вам не придется.

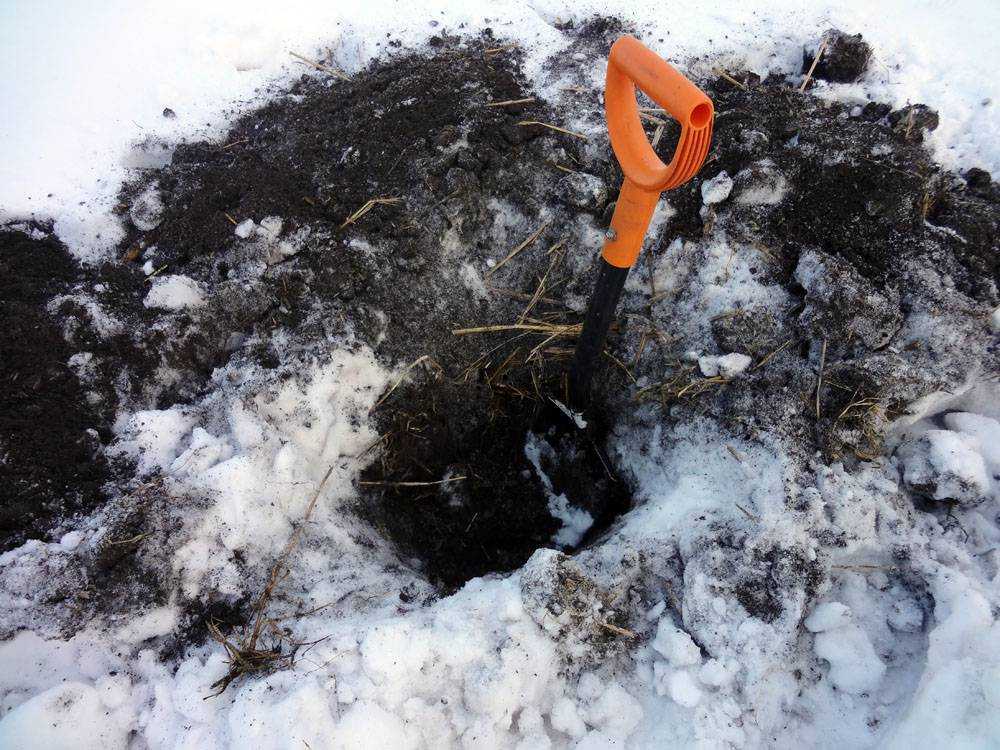

Зима и позднее лето — лучшее время для копки колодцев

Если работает бригада, они могут справится за несколько дней: два-три, изредка — больше. Если работать планируете в одиночку, времени в августе может не хватить. Это зона «пограничная» — перед дождями. Тогда надо начинать работу раньше. Может, с начала августа. В это время уже верховодки мало, а к середине месяца (даже если работать одному вечерами) вы будете уже возле водоносного слоя. В общем, старайтесь рассчитать так чтобы выход на водоносный горизонт пришелся на самое «безводное» время. Желательно еще и гидроизоляцию стенок закончить.

Выбираем место

Первое, что необходимо сделать прежде, чем начинать копать, — определить наиболее оптимальное место под колодец. В идеале желательно привлечь специалиста для решения этого вопроса.

Можно попробовать выбрать место самостоятельно, в этом случае рекомендуем поинтересоваться у ближайших соседей (если у них уже имеется вырытый колодец), как глубоко они копали, состав грунта, а также узнать о других нюансах, связанных с этим процессом.

Многие роют колодец прямо в огороде, в этом есть смысл, поскольку не понадобится носить издалека воду для полива.

При выборе места также необходимо учитывать санитарные нормы, регулирующие расположение колодцев и скважин относительно источников загрязнения. Согласно этим правилам, забор воды должен быть организован на расстоянии не ближе 30 метров к туалету, выгребной яме и другим местам, загрязняющим грунтовые воды (включая такие элементы автономной канализации, как дренажные поля и септики).

Заметим, что можно выкопать колодец рядом со скважиной, это не будет противоречить санитарным нормам.

Если в дальнейшем планируется возведение строений на участке, то это тоже необходимо учитывать, поскольку переместить колодец (выкопать новую яму и закопать старую) будет проблематично.

Не рекомендуется размещать колодец на плывуне (водоносном песке) — это существенно усложнит задачу.

Как правильно выбрать место

Самый старый способ определения места под колодец – это биолокация. На фото ниже вы можете увидеть, что для этого способа вам понадобится две проволоки длиной не менее полуметра и толщиной 2–3 мм. Ручки крепятся под углом 90 градусов и их длина должна быть 10 см.

Такое устройство называется лозоходным. Все что надо сделать для поиска воды – это обойти весь участок, держа в руках две согнутые проволоки. Если в каком-либо месте устройство начнет вращаться и пересечется, значит, в этом месте грунтовые воды подступают близко к поверхности. На фото ниже зафиксировано поведение проволоки в подобном месте.

Существуют и другие приметы, которые могут подсказать, что вода находится близко к поверхности:

• Высокая влажность в подвале дома в весенний период;
• Густой туман, если поблизости нет открытых водоемов;
• Большое количество мошкары в вечернее время;
• Зеленый цвет травы в засушливое лето.

Если народные способы – это слишком ненаучно, то есть и третий метод. Существуют геологические карты водных запасов и можно обратиться к бурению. Но этот метод не дает гарантии, что вода в колодце будет питьевой. Прежде чем готовить на такой воде, придется сдать ее на анализ.

Важно понимать разницу между скважиной, сделанной помощью бурения, и колодцем, изготовленным своими руками. На фото ниже показано различие между ними

Колодец на даче своими руками

Правила выбора подходящего места под колодец

Специалисты настоятельно не рекомендуют пользоваться народными приметами, чтобы найти подходящее место для колодца. Гидрологические карты и знающий инженер-гидролог справятся с этой задачей гораздо успешнее. Определиться с местом для колодезной шахты можно и с помощью соседей. Если рядом уже имеется готовый колодец, можно ориентироваться на его местоположение и характеристики.

Обратить внимание стоит также на уже имеющиеся на участке объекты. Выгребная яма или септик, баня, места содержания домашнего скота и птицы, а также другие потенциальные источники загрязнения грунтовых вод должны быть удалены от колодца на 30 метров или более

Таким источником загрязнения могут стать крупные водные объекты: реки, пруды, озера и т. п. Не стоит копать колодец на берегу, вода в нем все равно будет грязной.

Как правильно обустроить оголовок?

Монтаж оголовка — последняя, но очень важная часть устройства колодца на даче. После того, как пространство между шахтой и грунтом засыпано смесью песка и гравия, необходимо сделать сверху глиняный замок. Он защитит колодезную воду от возможных загрязнений.

Красивый и удобный оголовок колодца на даче можно выполнить из деревянного бруса. Он выглядит как сруб, накрытый крышей, закрепленной на опорных столбах

Иногда шахту колодца делают вровень с землей и просто закрывают крышкой. Такой утилитарный вариант встречается не часто. Обычно владельцы дач стараются украсить колодец, сооружая небольшие домики, огораживая конструкцию и т. д. Современные колодцы, особенно на даче, имеет смысл оформить такими традиционными приспособлениями, как ворот, трос или цепь и чистое ведро из оцинкованной стали. Если насос по какой-то причине выйдет из строя, дом не останется без воды.

В продаже можно встретить готовые домики для оформления колодца, которые нужно просто установить. Изготовить такое сооружение можно и самостоятельно, используя деревянный брус. Из него нужно сделать простой сруб, основанием для которого служат на бетонные блоки. Понадобятся гидроизоляционные работы. Сверху на срубе делают удобный выступ, на который можно поставить ведро. Бетонные блоки под сруб рекомендуется устанавливать на слой песка толщиной около 10 см, чтобы предотвратить деформацию конструкции из-за сезонных смещений почвы.

Сруб закрывают крышкой, а сверху устанавливают крышу, чтобы защитить колодец от осадков. Кровлю можно выполнить из двойного ряда досок, уложенных с перехлестом, чтобы не было щелей. Проще всего сделать крышу колодца из листа металлочерепицы. Кровлю монтируют на опорные столбы с раскосинами. Из-за нагрузки конструкция будет постепенно деформироваться, периодически (раз в несколько лет) рекомендуется корректировать положение раскосин.

Ворот для колодца на даче изготавливают из куска бревна подходящего диаметра. В качестве крепежных элементов используются пять металлических шайб

Для изготовления ворота понадобится отрезок бревна длиной около 1,2 м и диаметром около 20 см. Циркулем или по шаблону на торцах бревна чертят круг соответствующих размеров и затем обтесывают ворот рубанком или топором, чтобы он был достаточно ровным и гладким. Затем в центре торцов нужно сделать два отверстия диаметром 22 мм и глубиной около 120 мм. Чтобы посадка ворота была крепкой, диаметр оси ворота должен быть на 2 мм больше отверстий, т. е 24 мм.

После этого понадобится поставить шайбы:

• две шайбы на сам ворот;
• две шайбы на стойку, у которой будет расположена рукоять ворота;
• одну шайбу на стойку, противоположную рукояти.

Шайбы помогут надежно закрепить ворот в правильном положении. По центру сруба крепится трос или цепь, к которой подвешивают ведро. Площадку вокруг сруба также имеет смысл отделать подходящими материалами: тротуарной плиткой, камнем, деревянным настилом и т. п. Оригинально оформленный колодец станет настоящим украшением дачного ландшафта.

Строим колодец на даче

Проживая в загородном доме или на даче необходим источник воды. Что повысит комфорт. Как вариант колодец. Как построить колодец на даче своими руками?

Строить колодец весной или дождливым летом не стоит. Наличие грунтовых вод сильно усложнит задачу.

Виды колодцев

Существует два вида колодцев:

• Бетонный
• Деревянный.

Колодец из бетона монтируется из специальных бетонных колец .Такой колодец является самым удобным и в сборке и в эксплуатации.Деревянный колодец отличается красотой и экологичностью, но дорогой и сложный в сборке.

Материал

Бетон. Один из самых прочных материалов. Отливаются бетонные кольца на предприятиях. При изготовлении используется арматура для увеличения прочности.

Для дачного колодца лучше всего использовать стеновые кольца, они подходят для всех видов колодцев. КС – 10 или КС – 15 (10 и 15 – это внутренний диаметр в дециметрах).

Дерево. Для колодцев используется брус из ольхи, дуба, осины, вяза и граба.Перед укладкой древесина подлежит специальной обработки, что позволяет значительно увеличить срок службы.

План строительства:

1. Выбор места
2. Подготовка инвентаря
3. Сборка колодца.
4. Защита от поверхностных вод

Выбор места

Колодец должен находиться в непосредственной близости от жилья, но не прилегать к нему.

Все свалки, выгребные ямы должны быть на удаленном расстоянии.

Исключить верховые воды. Таким термином называют воду, что сохраняется в первом водоупорном слое. Обычно это вода питается осадками и талым снегом. В засуху может вообще исчезнуть. Так же ее большое количество бывает в болотистой местности.

Когда главные критерии соблюдены, можно приступать к поиску.Существует множество способов таких как: алюминиевые рамки, ивовая лоза, стеклянные банки, наблюдение за природными явлениями и поведением животных. Или вызов геолога, который до сантиметра укажет место и глубину колодца.

Подготовка инвентаря

Понадобятся:

• Тренога
• Лебедка
• Лопата (2шт. короткий и длинный черенок)
• Лестница (2 шт. веревочная и металлическая)
• Лом
• То чем укреплять шахту
• Насос для откачки воды
• Заботимся об освещении (провод с лампочкой, прожектор и т.п.)
• Устройство для подъема ведер с землей и водой
• Несколько металлических ведер
• Перфоратор

Когда все готово приступаем к строительству колодца.

Как и когда копать?

Нежелательно копать колодец весной, есть вероятность ошибиться с глубиной.

Наиболее оптимальным временем считается конец зимы или конец лета. Зимой копать тяжелее, но иногда в другое время года просто невозможно вырыть колодец.

Копать колодец необходимо непрерывно, чтобы не допустить залипания колонны.

Важно применять для выемки колец лебедку или подъемный кран. Как правило, рытьем колодца занимается три человека, которые, работая ломом или лопатой, попеременно меняют друг друга. Как правило, рытьем колодца занимается три человека, которые, работая ломом или лопатой, попеременно меняют друг друга

Как правило, рытьем колодца занимается три человека, которые, работая ломом или лопатой, попеременно меняют друг друга.

Ввод в строй и обслуживание

Стенки колодца перед началом эксплуатации тщательно очищают металлическими щетками и промывают. Воду откачивают до абсолютной чистоты и прозрачности.

Обслуживание заключается в регулярных чистках и ремонте. Если обнаружено ухудшение качества воды, уменьшился ее объем, присутствуют плесень или водоросли, а на стенках шахты появились отложения, необходима чистка колодца.

Мероприятие проводят вручную или с помощью механического оборудования. Из колодца откачивают всю воду, устанавливают лестницу и спускаясь, очищают стенки металлическим скребком. Со дна удаляют илистые отложения, заменяют частично или полностью каменный фильтр. Если ствол неглубокий, снимать загрязнения можно без погружения. Используют щетку с длинной рукояткой.

После очистки можно продезинфицировать бетонные стенки раствором хлорной извести. Через 24 часа воду полностью нужно откачать.

Как защитить источник от верховодки

Будет идеально, если кольца стянуть между собой специальными металлическими скобами, которые будут закреплены болтами через стенку кольца. Кроме того, для недопущения попадания в источник верховодки, в шов между бетонными кольцами необходимо закладывать льняной канат, а также заделывать швы смесью, состоящей из цемента и жидкого стекла.

Защита источника от верховодки

Дополнительно снаружи, после того как кольца будут зарыты, необходимо обкопать источник по периметру и промазать по всей их поверхности гидроизоляционным материалом. Не верьте, что качество воды от этого ухудшиться, это просто работники не хотят делать свою работу.

Качество воды же может испортиться из-за того, что верховодка будет попадать в шахту через не заделанные швы снаружи. Засыпьте выкопанное пространство синей глиной и утеплите бетон пенопластом, чтобы уберечь источник от замерзания.

Так как водозабор происходит снизу, поэтому после затвердения раствора продолжите проходку колодца. Установите в водоносном горизонте одно или два кольца.

Затем заделайте все внутренние стыки раствором, добавив в него жидкого стекла. На дно насыпьте слой гравия толщиной 200-300 мм фракцией 50-250 мм, который станет фильтром для воды.

Засыпьте затрубное пространство песком и гравием, утрамбуйте все глиной, сделав своеобразный глиняный замок, что предотвратит попадание в источник талых и дождевых вод. Верхнее кольцо не заглубляйте в шахту, чтобы защитить колодец от грязи и снега, произведите тщательную гидроизоляцию верхнего стыка со всей колонной.

Начните производить откачку воды из источника тогда, когда уровень в нем достигнет такого, чтобы можно в него опустить насос. Длительность раскачки колодца продолжительная. Пока качество воды не станет вас удовлетворять.

Помните, что при постройке такого сооружения вы подвергаете себя опасности, особенно, когда решили выкопать колодец самостоятельно. В этот период высок риск получить травму, иногда и со смертельным исходом.

Во время проходки шахты могут попадаться «плывуны», когда бетонное кольцо может резко уйти в сторону и покалечить работающего. Так что при принятии решения копать или бурить, учитывайте и эти моменты.

Как выбрать место и время для копки?

Наиболее надежный способ – это обратится за гидрогеологическим исследованием. Вам укажут точное место, где лучше всего вырыть колодец из бетонных колец плюс анализ воды, которая будет в будущем колодце. Но данная услуга не из дешевых и может себя окупить только в том случае, если вода в колодце будет использоваться в качестве питьевой, то есть возле дома с постоянным обитанием в нем людей. На дачном участке ее необходимость предназначается в основном для технических нужд, а для питьевой можно очистить только лишь идущую в дом.

Если же вы собираетесь обойтись без исследования, тогда нужно ориентироваться на некоторые приметы:

• ориентируйтесь на положение колодцев по соседству – пласты породы как правило залегают неравномерно, также ситуация обстоит и с водоносными слоями. Если в соседнем колодце вода находится на глубине 6 метров, это не значит, что в вашем вода будет на том же уровне. Она может оказаться как выше, так и ниже либо вообще уйти резко куда-нибудь в сторону. Так что это только приблизительная «разметка» проекта, где могут находиться колодезные воды;
• наблюдение за поведением животных и насекомых. Наиболее точным ориентиром может послужить мелкая мошкара. В теплый период, при безветрии вечером перед закатом осмотрите участок. Если на нем есть места, где мошки «зависают» столбами, это говорит о том, что в данном месте достаточно близко расположены водоносные пласты. Для того чтобы удостоверится в этом понаблюдайте с утра за отмеченной областью. Если утром над ним клубится туман, тогда вода действительно располагается достаточно близко;
• народный способ. Берем глиняную посуду. Лучше всего не глазированную. Можно воспользоваться и обычной кастрюлей, главное чтобы она была широкой. В выбранную посуду насыпают высушенный в духовке силикагель. Если его нет и неизвестно, где его можно раздобыть, тогда нужно взять керамические кирпичи, разбить их пока от них не останется только мелкая крошка, и просушить ее несколько часов в духовке. После чего необходимо засыпать его в посудину доверху и завязать сухой х/б тканью. Только таким образом, чтобы не развязалось. Взвесьте и запишите полученное значение. После чего на месте предполагаемого колодца вырываете яму глубиной 1-1,5 метров, после чего необходимо поставить в выкопанный слой посудину и присыпать землей. Выждать сутки. После чего вырыть и взвесить по новой. Чем больше изменилась масса, тем большая концентрация воды в этом месте;
• проанализируйте растущую на участке траву – данный метод хорошо применим только тогда, когда участок еще не распахан. При осмотре растительности постарайтесь выявить наиболее заросшие островки. На единичные растения не нужно обращать особого внимания, так как они могут быть занесены сюда случайным образом, для этого способа нужны именно полянки, островки растительности.

Данные способы являются только приблизительным определением места залежей водоносных слоев, где можно осуществлять рытье колодцев из бетонных колец. Ни один из них не дает 100% гарантии, но в случае использования нескольких методов можно определить более-менее точное место расположения и стоит попробовать выкопать колодец именно в этом месте.

Колодец наиболее благоприятно копать два раза в год: либо во второй половине августа, либо в середине зимы – после двух недель морозов. В эти два периода наиболее низкий уровень грунтовых вод и верховодки практически не бывает. Это существенно облегчит работу, кроме того определить дебит будет значительно проще – в эти периоды он находится на минимуме и в будущем вы не будете испытывать недостатка с водой.

Если вы решили проводить копку колодца или вырыть скважину своими руками, в августе может не хватить времени, та как это «пограничная зона» перед сезоном дождей. В этом случае к работе необходимо приступать пораньше. Может даже в начале месяца. В общем, вам необходимо рассчитать время работ таким образом, чтобы выход на водоносный горизонт приходился на самый «безводный» период. В идеале желательно еще разобраться с гидроизоляцией стенок.
