Проектирование канализационных насосных станций (кнс) их разновидности и принцип работы

Инновационные канализационные насосные станции и их свойства

В настоящее время КНС выпускаются многими различными производителями. Но, несмотря на такой огромный выбор, популярностью пользуются лишь единицы. Это станции Calpeda, Grundfos, UNIPUMP SANIVORT 250, WILO-DRAINLIFT, HOMA SANIQUICK. Все они зарекомендовали себя как надежные и долговечные модели. В зависимости от своих технических характеристик стоимость этих станций колеблется от двух тысяч до двадцати трех. Одной из главных особенностей современных канализационных станций является то, что использовать их можно как на новой системе, так и на уже функционирующей.

Все перечисленные виды имеют компактные размеры, они герметичны, экономичны и долговечны. При их монтаже не возникнет даже малейших трудностей. Все работы можно выполнить даже не обладая определенными знаниями и умениями. Кроме этого современные КНС обладают следующими особенностями:

Компактностью;
Низким уровнем шума;
Отсутствием вибрации;
Экологической безопасностью;
Экономией электроэнергии.

Как работает станция

Функционирование КНС начинается с того момента, когда в нижний отсек заполняется стоками выше заданного уровня. В этом случае происходит запуск станции. При этом включаются насосы, которые перекачивают отходы в распределительную емкость, далее они поступают в трубопровод и в канализацию – в этом и состоит принцип работы любой КНС.

Смотрим видео, принцип работы:

Если в доме проживает два или три человека и количество отходов небольшое, то достаточно одного насоса. При увеличении объема может быть подключен второй агрегат. В этом случае станция переходит в режим наибольшей нагрузки, что должно быть учтено при проектировании системы отчистки. Возможность использовать один или сразу два насоса дает возможность экономить энергию, продлевая рабочий ресурс станции.

Если КНС не в состоянии справится с объемом вод, то на пульт оператора поступает сигнал, требующий принятия определенного решения по обслуживанию КНС.

Как рассчитать приемный объем

Проектирование КНС с погружными насосами предполагает проведение ряда вычислений и подбор оборудования. Необходимо выполнить расчет приемного объема, чтобы обеспечить правильную работу насоса. Для этого пользуются формулами завода-изготовителя. Конечно, лучше если эту работу будут выполнять профессионалы. Ведь типовой проект канализационной насосной станции требует проведения сложных вычислений, таких как:

Расход воды
Построение графика поступления в течение суток
Зная допустимое количество используемой жидкости, получают объем стоков
Находят минимальный и средний притоки
Определяют напор

И только выполнив расчет КНС, можно приступать к выбору модели насоса, учитывая наивысший объем поступления и значение напора.

Далее строится график работы насоса и трубопровода для определения максимальной точки напора и проводится анализ работы оборудования в аварийных ситуациях.

Последним этапом подготовки типового проекта КНС является нахождение объема емкости. Для этого строят график, на котором отображаются поступление и отвод вод одним насосом, причем по времени, проходящему между наибольшей и наименьшей величиной притока.

Установка, пуск и наладка – как это происходит

Монтаж КНС нельзя назвать простым, ведь станции – это достаточно сложное оборудование, поэтому эти работы лучше доверить сотрудникам специализированных предприятий.

Монтаж КНС должен осуществляться в котлован, размеры которого соответствуют указанным в прилагаемой инструкции. При этом его дно усиливается при помощи железобетонных плит или заливается раствором бетона. К этому основанию монтаж КНС выполняют анкерными болтами.

Следующий этап – это подсоединение трубопроводов: подводящего и отводящего. И завершают монтажные работы подводкой силового кабеля, согласно документации по проектированию КНС.

Установка насосов выполняется согласно прилагаемой инструкции и по ее завершению осуществляют пусконаладочные работы. Они заключаются в установке и настройке датчиков, выполняемых также при обслуживании КНС. Причем нижний должен располагаться на расстоянии 500 мм от дна, а третий и четвертый таким образом, чтобы включались в работу при достижении стоками среза лотка в подводящем трубопроводе, что должно быть учтено при проектировании КНС.

Смотрим видео, установка и монтаж:

Кроме того, в процессе наладки регулируют время работы второго насоса, оно не может превышать 10 мин. Работы по наладке выполняют вдвоем – один наладчик контролирует показания датчиков на пульте, а второй занимается их настройкой.

Выполнив регулировку, производительность насосов проверяют опытным путем. Для этого производят откачку воды из резервуара.

Обслуживание КНС

Многих интересует вопрос можно ли самому проводить профилактические работы на канализационных станциях? Специалисты не рекомендуют выполнять обслуживание КНС самостоятельно. Так как работа станции полностью автоматизирована, то ее обслуживание заключается в проведении плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в процессе обслуживания во избежание поломок. Они же выполняют и текущий ремонт КНС.

Модульные насосные станции. Основные достоинства

Модульные насосные станции (КНС) популярны при строительстве современных домов частного типа. Они удобны во время монтажа, а также при дальнейшей эксплуатации.

Плюсы модульных насосных станций:

Модульную КНС целиком изготавливают на производстве. Такая конструкция сокращает время, которое необходимо потратить на установку.
Корпус обычно выполняется из пластика с элементами стекла, в который укладывают армированную конструкцию. Жёсткость этого материала очень высокая, при этом вес остаётся небольшим. Из-за таких показателей модульные КНС очень легко транспортировать и устанавливать.
Производитель вмещает всё необходимое оборудование внутрь модульной насосной станции. Это обеспечивает экономию места и дополнительную простоту при эксплуатации.
Модульные системы подразумевают установку более мощных насосов, которые производятся по современной технологии. Потребление электроэнергии у этих устройств снижено, но данный показатель никак не влияет на мощность.
Вместе со станциями данного типа монтируются специальные панели управления, которые позволяют управлять системой дистанционно.

Общие сведения

В зависимости от сложности конструкции и эксплуатационных характеристик канализационно-насосные станции можно разделить на три основных категории: простой, средней сложности и сложной. Использовать сложные КНС для частного дома не имеет смысла, поскольку такие дорогостоящие установки характеризуются высокой производительностью, значительно превышающей объем сточных вод, скапливающихся в частном строении. КНС сложной категории оснащаются промышленные предприятия, в процессе деятельности которых образуется большое количество сточных вод.

Для обслуживания частных домов целесообразно использовать бытовые КНС, отличающиеся компактными габаритами и доступной стоимостью. При выборе конкретной модификации КНС для дома учитываются предполагаемый объем сточных вод, степень их загрязненности, а также тип загрязнений, которые в таких водах присутствуют

Кроме того, необходимо принимать во внимание особенности рельефа участка, на котором будет устанавливаться станция, а также глубину расположения канализационных труб

Бытовая мини КНС

Как устроена и работает КНС?

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Канализационная станция, независимо от мощности и размеров, имеет такие ключевые конструктивные элементы:

корпус;
сетчатый фильтр грубой очистки;
погружной насос;
поплавковые датчики уровня жидкости с системой контроля работы насоса;
подводящий и отводящий трубопроводы с запорной арматурой (краны, клапаны).

Корпус может быть кубическим или цилиндрическим (чаще второй). Для его изготовления используются полимеры соответствующего качества, реже металлы. Сверху корпус оборудован люком, который дает доступ внутрь КНС для проведения осмотра и ремонта. Часто внутри установлена лестница (в более мощных моделях). Корпус оснащен системой вентиляции, которая обязательна в канализационных станциях.

Задачей фильтра является задержание крупных твердых предметов, которые могли бы повредить насос или систему контроля уровня жидкости. Особенно актуальны они в станциях, что предназначены для эффективного отведения от дома талой и осадочной воды, с которой часто смываются гравий, мелкие камни, фрагменты древесины. Фильтр, задерживая лишь крупные твердые включения, не создает препятствия на пути жидким отходам, имея высокую пропускную способность.

В фильтровальное приспособление сточные воды попадают из входящего трубопровода самотеком. Пройдя фильтр, жидкость постепенно наполняет резервуар (корпус станции) до определенного уровня, после чего включается насос и начинает выбрасывать канализационную воду в отводящий трубопровод, по которому жидкость самотеком уходит в септик или центральную канализацию.

Работой насосного оборудования управляет блок автоматики, датчиками для которой служат поплавки, меняющие свое положение в зависимости от уровня жидкости. При достижении поплавками верхней контрольной отметки насос включается, нижней, — отключается. Такая система управления делает работу КНС автономной, не требующей постороннего участия. Все, что требуется от домовладельца, — изредка (раз в полгода) проводить контрольный осмотр и очищать фильтр.

Как установить КНС

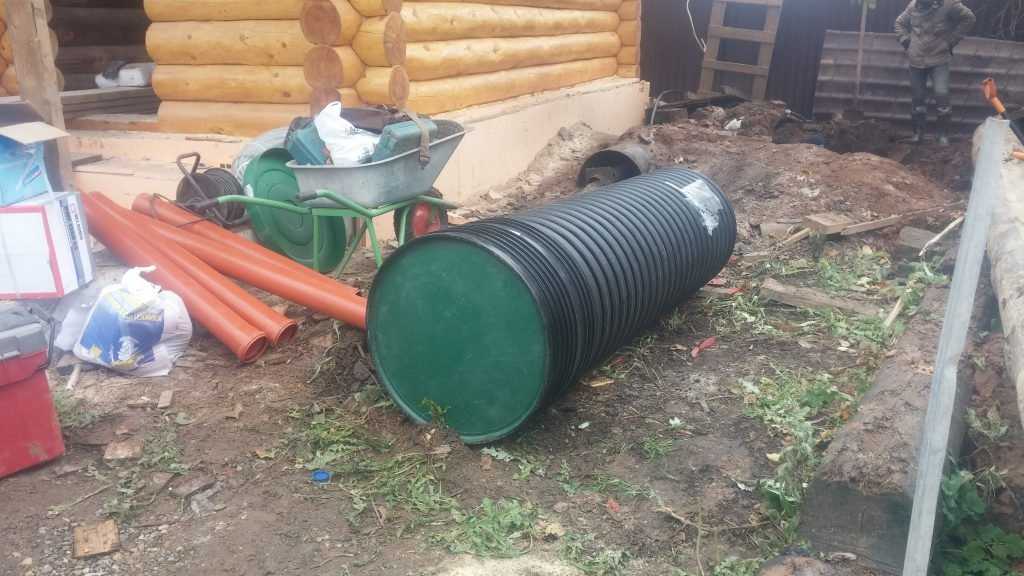

Для начала доставляем необходимые для монтажа материалы и инструменты на место установки. Начинаем копать котлован под КНС и…

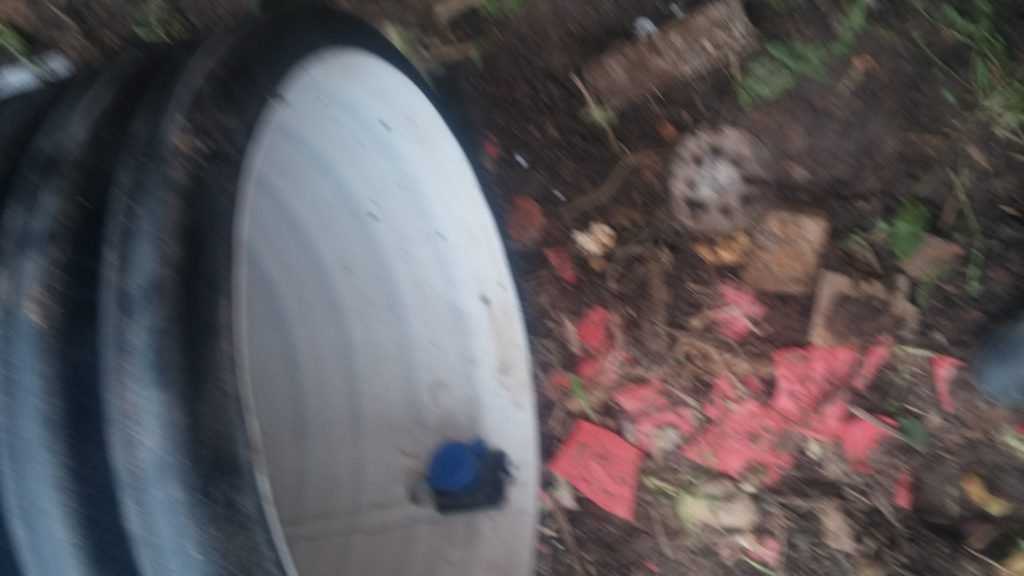

Параллельно устанавливаем внутри тубы розетку для подачи питания на фекальный насос. Перкой сверлится отверстие и продевается кабель в гофре. Кабель монтируется к розетке, а розетка привинчивается на саморезы к стенкам тубы.

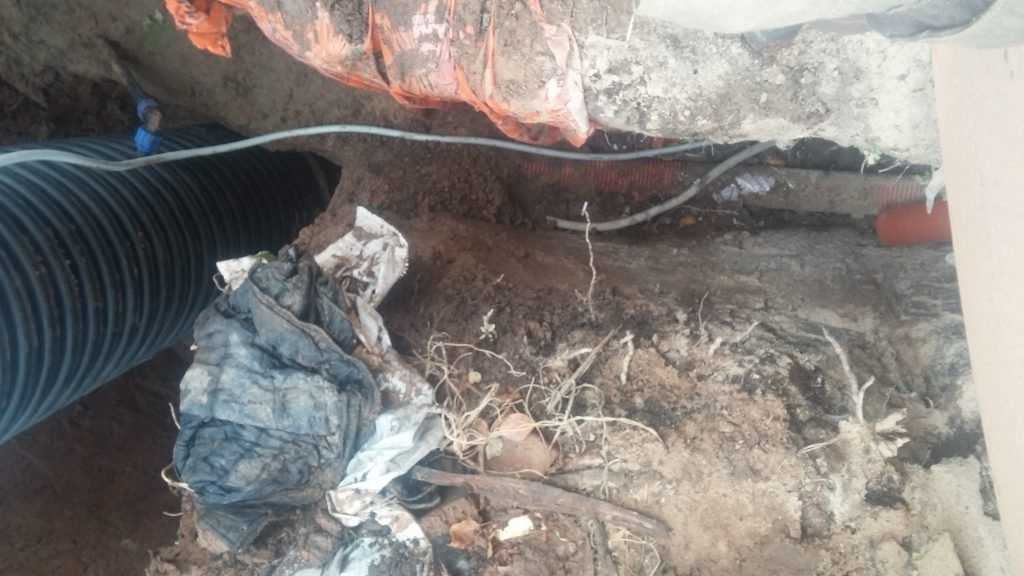

Отводящая труба уже в траншее и выведена в центральную канализацию, оставалось соединить ее со станцией. Копаем котлован для установки канализационной насосной санции.

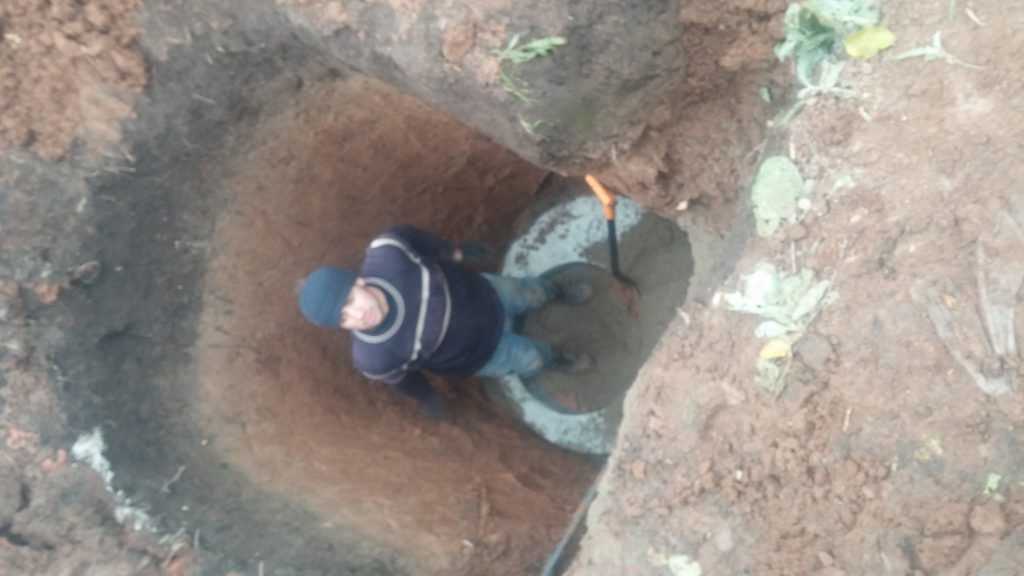

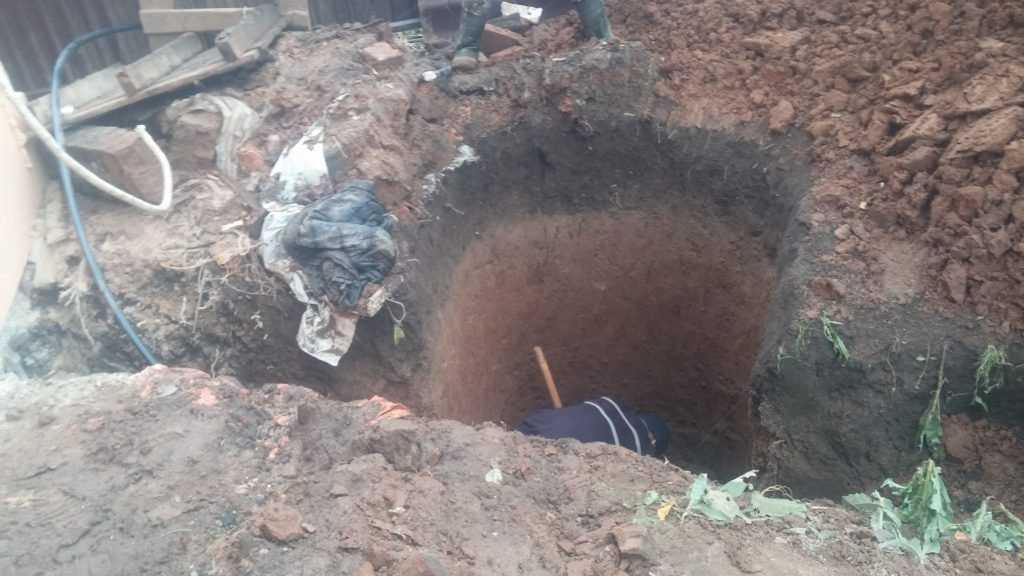

Когда котлован выкопан до необходимой глубины, в нашем случае это 225 см, делаем песчаную подушку и выравниваем дно котлована. Закладываем направляющие для опускания жб плиты.

К этому времени нам подвозят железобетонную плиту, с помощью которой мы заякорим наш ашгрегат. Так как во двор кран-борт заехать физически не мог, плиту мы транспортировали вручную метров так 30.

Железобетонная плита на месте, можно начинать опускать тубу в котлован.

Хороша туба еще тем, что она легкая так как состоит только из пластика, мы легко опустили ее и установили на место. Далее с помощью троса туба была надежно закреплена к жб плите. Теперь можно заводить отводящую трубу (ПНД 32) и начинать закапывать.

Закапывается туба конечно же песком, чтобы засыпка была плотной. Укладывается электрический кабель в траншее.

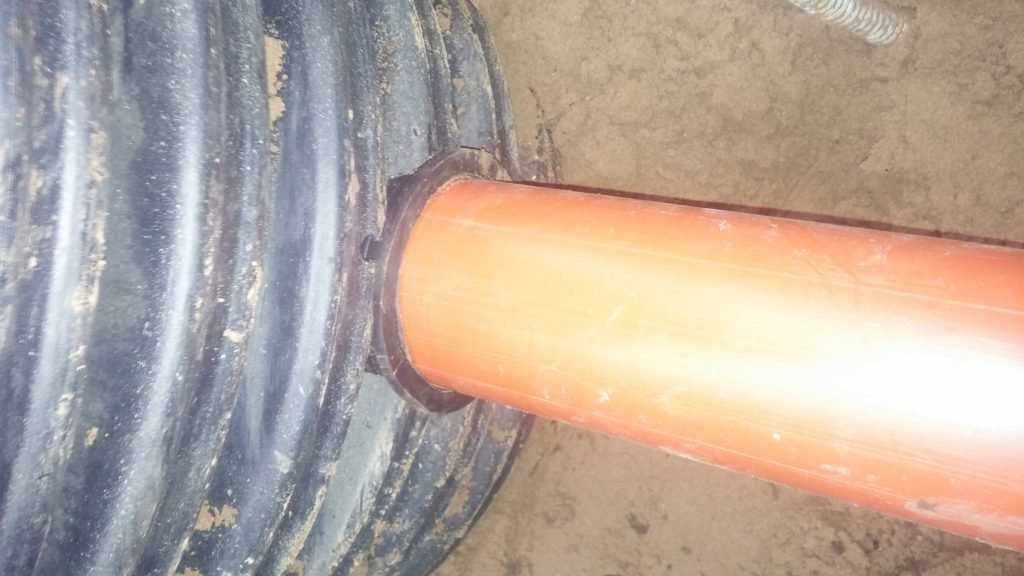

Для врезки подводящей канализационной трубы в корпус станции понадобился шуруповерт для сверления отверстия под лезвие лобзика и сам лобзик. Был вырезан круг и заведена канализационная труба с резиновым уплотнением.

Осталось только закопать…

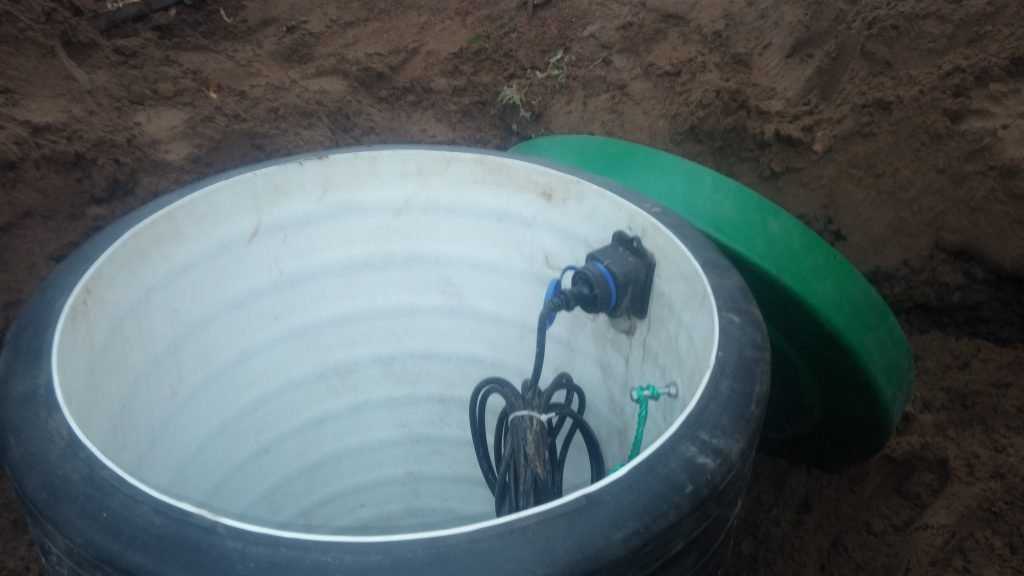

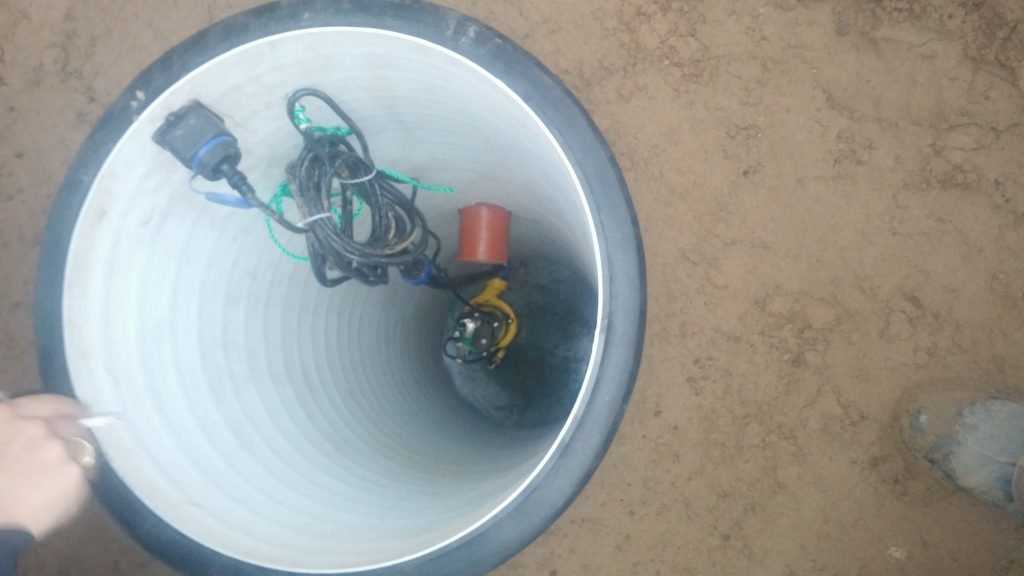

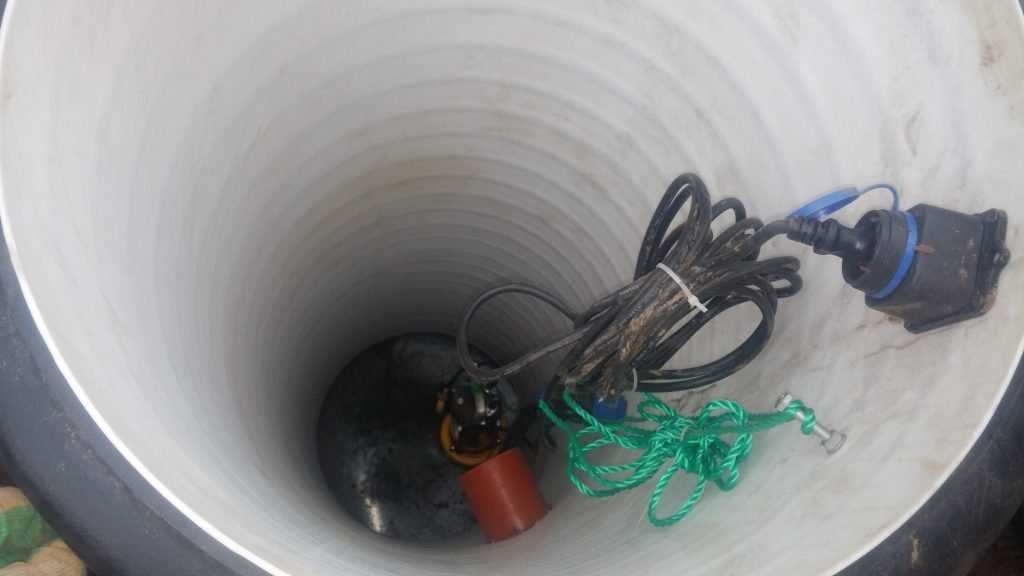

Так как туба узкая, насос в нашу КНС мы установили на первом этапе и опускали тубу уже с установленным насосом.

КНС закопана наполовину.

Наша КНС готова, осталось лишь проверить правильность ее работы. Так как баня еще не достроена и воды там нет, воду мы взяли из дома и с помощью шланга наполнили до уровня включения насоса. Насос включился автоматически и откачал приходящие стоки.

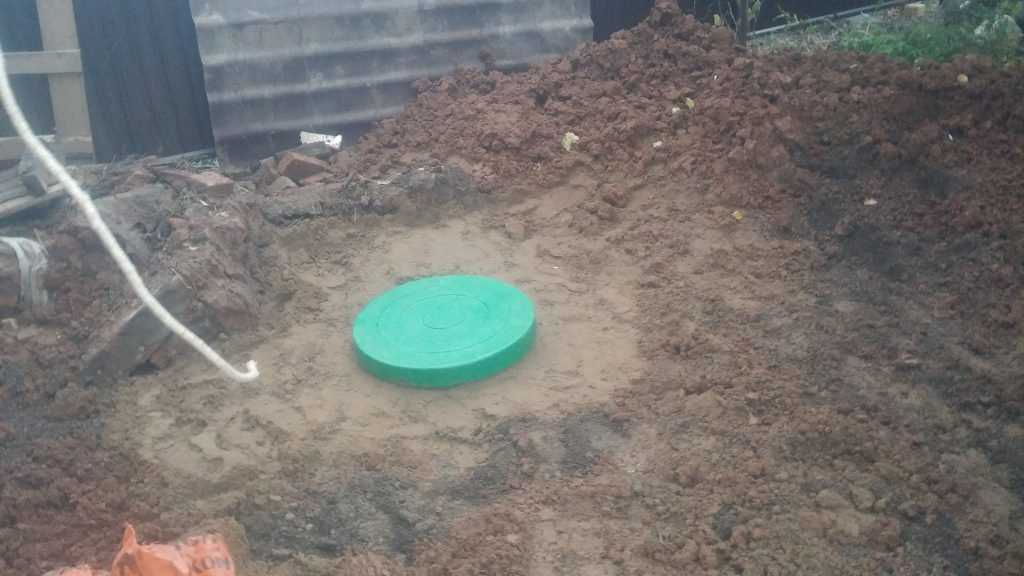

КНС закрытая крышкой.

Отводящая труба ПНД 32 в доме заведена в 50 канализационную серую трубу через переходную резинку, обеспечивающую надежное крепление и герметичность.

В целом заказчик оказался доволен проделанной работе, и пообещал рекомендовать нас своим друзьям.

Канализационные насосы для кухни

Стоки из кухни содержат жир и остатки пищи, они часто являются причиной засора. Монтаж канализационного насоса для кухни позволяет решить сразу несколько проблем:

поместить кухонную технику ниже уровня инженерных магистралей без переоборудования помещений;
измельчение отходов режущими деталями насоса для безопасной транспортировки по трубам небольшого диаметра;
перенос кухонного оборудования без необходимости соблюдать обязательный уклон трубопровода.

Типы агрегатов для кухни

Стационарный насос – компактное устройство размещается в удобном месте и обеспечивает транспортировку стоков на большое расстояние.

Санитарное оборудование – насос для канализации в квартире, подключаемый к раковине или мойке на кухне. В его конструкции не предусмотрен измельчитель, поэтому использование ограничивается степенью загрязнения стоков. Агрегат рассчитан на температуру 30-45 градусов.

Санитарный насос для раковины

Принудительная канализация – оборудование небольшого размера, снабженное ножами для измельчения отходов. Герметичная конструкция предотвращает попадание неприятных запахов в помещение. Насос обладает высокой производительностью, он измельчает и перемещает стоки по горизонтали на 100 метров.

Зачем и кому это нужно

Так что такое КНС? Уже из самого названия можно получить ответ — канализационные насосные станции предназначены для сбора и принудительной откачки стоков. Теперь выясним, где они необходимы.

Пример:

Ваш частный дом стоит в низине, а сливная яма или канализационная магистраль находится далеко;
Есть еще вариант небольшого кафе или офиса в подвальном помещении, ниже уровня канализационной линии.

Устройство и принцип работы

Во всех этих случаях вам необходима установка КНС. Схематично устройство любой канализационной станции выглядит примерно так:

Обязательно есть герметично закрытая емкость, в которую самотеком поступают стоки;
Когда эта емкость заполняется до определенного уровня, датчик запускает фекальный насос, который чаще всего оборудован измельчителем мусора;
Переработанные таким образом фекальные воды под давлением отправляются в общую канализацию или сточную яму. А от того какие установлены насосы для КНС зависит, насколько далеко или высоко эта яма может находиться.

Схема работы КНС.

Виды станций

Если не вдаваться в тонкости, то весь спектр этого товара можно разделить на 3 направления:

Персональные или бытовые аппараты — они представляют собой небольшой пластиковый ящик с датчиком наполнения, измельчителем, насосом и обратным клапаном. Эти станции разрабатывались для городских квартир и небольших офисов. Цена у них относительно небольшая от 12000 рублей;
Полупрофессиональные КНС — эти агрегаты уже больше похожи на полноценную станцию. Если брать типовой проект, то туда идет пара насосов и целый каскад датчиков с управляющей аппаратурой. Объем резервуара стартует от 1м³. Такие станции вкапываются в грунт и зачастую предназначены для эксплуатации в частных домах;
Промышленные или модульные КНС — это полностью автоматизированные комплексы, которые собираются из нескольких модулей, объемы и мощности могут быть разные, но о монтаже своими руками здесь и речи быть не может.

Станция с двумя дублирующими друг друга насосами гораздо надежней.

Пару слов о расчетах

Профессиональный расчет КНС дело сложное и заниматься этим самостоятельно я вам не рекомендую. Есть более простой выход:

Считается, что при наличии в доме всех благ цивилизации расход воды в сутки на 1 человека составляет примерно 200 литров;
Вам нужно сосчитать, сколько в доме живет людей, и прибавить к ним еще 1 человека (на случай гостей);
Дальше промеряете трассу, то есть высоту, на которую нужно вытолкнуть воду и расстояние до сброса стоков в общий слив;
После этого берете каталог моделей и выбираете КНС по своим данным.

Виды насосных станций

КНС, в зависимости от их параметров, делятся на несколько типов. В зависимости от перекачиваемых стоков они разделяются на:

производственные;
ливневые;
дренажные;
бытовые.

По расположению:

главные – используются для перекачки сточных вод от предприятия или населенного пункта;
районные – обеспечивают транспортировку стоков от определенной промышленной или жилой территории.

В зависимости от способа установки:

наземная;
полузаглубленная;
заглубленная.

По способу управления станцией:

дистанционные – контроль производится из удаленного диспетчерского пункта;
автоматические – управляется в полностью автоматическом режиме;
ручное управление – операции связанные с контролем и управлением выполняются обслуживающим персоналом.

Все насосные установки отличаются оборудованием, размерами и производительностью, в зависимости от выполняемых задач.

Видео: Принцип работы комплектной КНС

Общие сведения

В данном случае речь идет об отводе загрязненных сточных вод. Данный вопрос всегда должен решаться еще на стадии проектирования любого дома. Вам повезет, если недалеко будет проходить коллектор центральной .

В противном случае вам понадобится канализационная насосная станция (КНС), которая даст возможность перекачивать грязную воду до очистных сооружений, расположенных поблизости, или в магистральную дренажную систему.

Ниже в статье мы расскажем:

об ее устройстве;
о принципе работы оборудования;
о разновидностях КНС.

Устройство

Станция по своей сути — герметичная сливная яма, которая оборудована одним или несколькими насосами. С их помощью и происходит транспортирование сточных вод в нужное направление. Давайте выделим основные элементы оборудования:

Накопительный бак	Емкость, где скапливаются все отходы нашей жизнедеятельности. Изготавливается из пластика, бетона или металла. От этого зависит цена всей системы.
Фекальный насос	Производят монтаж двух агрегатов: рабочего; резервного. Их задача – поднимать сточные воды на нужный уровень, а не создавать давление в системе. После этого они идут дальше самотеком.
Система трубопроводов	Предназначена для объединения насосов в единую систему и отправки сточных вод в центральный коллектор или к очистным сооружениям. Оборудована специальными задвижками, управляющими работой насосного оборудования.
Поплавочные выключатели	Инструкция рекомендует устанавливать три или четыре поплавка, чтобы организовать полный контроль над системой в случае выхода из строя какого-нибудь. Они предназначены для автоматического включения и выключения насоса в системе.Их работа организована следующим образом: при повышении уровня сточных вод в КНС до опасного уровня, поплавок, поднимаясь вверх, отпускает натяжение троса, из-за чего включается насос и начинает перекачку скопившейся в баке жидкости; если уровень падает до определенной отметки, трос натягивается и насос отключается. Если же главный насос не включился, 3-й и 4-и поплавки запускают в работу резервный агрегат.

Также такие бытовые КНС оборудованы:

лестницей для облегчения их обслуживания;
крышкой с ревизионными и смотровыми отверстиями;
электрощитовой, предназначенной контролировать подачу электрической энергии к станции.

Уделите особое внимание насосам для КНС. Обычно они погружного типа и устанавливаются на цепях ли вертикальных направляющих. Это дает возможность быстро и легко производить замену агрегатов в случае поломки.

Это дает возможность быстро и легко производить замену агрегатов в случае поломки.

Вентиляция – также является важной составляющей системы.

Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:

один — для притока свежего воздуха в станцию;
второй – для удаления загрязненного.

В дорогих КНС последний оснащают системой фильтрации.

Виды КНС

Сегодня производители предлагают два основных вида такого оборудования – для бытовых и промышленных нужд. Ко вторым относят огромные станции, которые предназначены для сбора сточных вод с большого количества жилых домов. В данной статье мы их не рассматриваем, а больше времени посвятим мини-канализационным насосным станция.

Они также могут быть двух видов, для работы:

с одним сантехническим прибором (к примеру, унитазом);
с несколькими санузлами.

Где лучше устанавливать

Если план дома предусматривает размещение санузлов ниже уровня первого этажа и там невозможно осуществлять самотек сточных вод, вам нужно установить мини-КНС прямо внутри санузла. Обычно – между выводом унитаза и канализацией. Такой тип оборудования является также и измельчителем бытовых отходов, а для ее подключения не нужны канализационные трубы большого диаметра. Устройства имеют выходное отверстие до Ø40 мм или, что чаще всего Ø32 мм.

Инструкция по монтажу КНС

Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий. Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.

Первым шагом проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 метрах от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.

КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника

Вторым делом выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.

При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости

Третьим шагом производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона. А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.

Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.

Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.

Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г

Четвертым шагом производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.

Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов

Пятым делом производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.

На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.

С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание

Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.
