Подключение полотенцесушителя: варианты монтажа, рабочие схемы

Схема 3 боковое и диагональное подключения с зауженным или смещённым байпасом.

Абсолютное большинство сантехников считают, что между отводами на ПС обязательно должно быть заужение – иначе ничего работать не будет. Во-первых, это не так (см. схемы №№ 1 и 2), а во-вторых, в случае нижней подачи воды в стояке и слабой циркуляции заужение мешает работать полотенцесушителю вплоть до полного охлаждения, несмотря на внешне нормальное подключение. Поэтому всегда стоит стремиться к тому, чтобы диаметр байпаса был равен диаметру стояка.

Рисунок 21. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, с заужением байпаса. Боковое подключение.

Рисунок 22. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса. Боковое подключение.

Рисунок 23. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, с заужением байпаса. Диагональное подключение.

Рисунок 24. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса. Диагональное подключение.

Обратите внимание, что направление подачи в стояке теперь однозначно указано верхним. При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже. При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже

При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже.

Минусы этой схемы:

Гарантируется стабильная работа только для верхней подачи.

Плюсы этой схемы:

Однозначно и стабильно работает при верхней подаче в стояке.
Не требуется стравливание воздуха из ПС после отключения воды.
Удалённость от стояка – произвольно большая.

Условия работоспособности схемы:

Ещё раз напомним, что при нижней подаче заужение/смещение между отводами препятствует работе ПС вплоть до полной его неработоспособности! При верхней подаче допустимо заужение байпаса максимум на 1 шаг от диаметра стояка. Заужение смещённого байпаса вообще никогда не требуется.
Нижний отвод стояка должен быть ниже низа ПС, а верхний отвод стояка — выше верха ПС.
Необходимо соблюдать уклон подводящих труб (направление показано на рисунке). Для определённости можно взять перепад в 3…30мм на метр. Больше — лучше. При небольших расстояниях от стояка (пара метров) и большом диаметре подводящих труб (ППР 32мм) допустима строго горизонтальная укладка.
Не должно быть «горбов» (совершенно недопустимы, в них будет скапливаться воздух и циркуляция остановится) или провалов на горизонтальных трассах (допустимы только в небольших пределах, глубокие «ямы» будут мешать циркуляции).
Диаметр труб для обеспечения максимальной циркуляции – желательно не менее ДУ20 ( 3/4” для стали, 25мм для хорошего армированного ППР), шаровые краны – не менее 3/4”. Практическая максимальная удалённость ПС от стояка при применении пластиковой трубы диаметром 25мм — примерно 4,5 метра.
Крайне желательно помещение подводящих труб в теплоизоляцию. Кроме того что это является обязательным при замоноличивании любых пластиковых труб (обеспечивает механическую защиту и компенсацию температурных расширений), подобная изоляция может улучшить работу ПС в определённых случаях (провисания труб или «ямы» на них).

Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие либо чрезмерное заужение байпаса:

а) Замедляет циркуляцию во всём стояке (падает температура горячей воды).
б) Радикально ухудшает напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого вандала. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
в) Не улучшает сколь-нибудь заметно эффективность приведённой схемы, а при нижней подаче даже наоборот – мешает работе ПС.

Типичные ошибки подключения полотенцесушителя

Нижнее подключение (пример неправильного исполнения)

Боковое подключение (пример неправильного исполнения)

Полотенцесушитель находится ниже нижнего отвода. Подключённый с подобным нарушением прибор работает, пока не превышена определённая разница высот «нижний отвод – низ полотенцесушителя», тогда циркуляция останавливается.

Нежелательно опускать прибор ниже отводов по двум причинам:

Охладившаяся и опустившаяся вниз вода оказывается в ловушке, образованной нижней частью прибора и трубой (застойная зона – от низа полотенцесушителя до нижнего отвода) и плохо выталкивается обратно в стояк, так как на неё давит более лёгкая горячая вода.
В получившихся «ямах» из труб будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитую трубу, а также подшламовую коррозию, если грязесборник придётся на участок трубы из металла или на сам прибор.

Боковое подключение (пример неправильного исполнения)

Верхняя труба образует подъём (выше пунктирной линии на иллюстрациях), в котором стоит воздух. Циркуляция в приборе останавливается. Теоретически возможна эксплуатация при наличии в самой верхней точке трубы автоматического спускного клапана для воздуха (впрочем, они регулярно протекают) или крана Маевского.

Боковое подключение со смещённым байпасом (пример неправильного исполнения)

Боковое подключение с зауженным байпасом (пример неправильного исполнения)

Работоспособность бокового подключения при смещённом или зауженном байпасе и нижней подаче зависит от скорости циркуляции в стояке.

При малой или обычной скорости циркуляции прибор не работает, так как в нижнем отводе из-за смещения/заужения байпаса давление больше, чем в верхнем. Циркуляционный насос стремится подать воду через нижний отвод, а «гравитационный насос» внутри прибора стремится опустить охлаждающуюся в полотенцесушителе воду вниз. Взаимно противоположные потоки тормозят друг друга, и циркуляция останавливается.

Если стояк ещё не изувечен соседями, а в подвале стоит мощный циркуляционный насос, то бывает, что насос побеждает, и в приборе запускается круговая циркуляция. По левому коллектору горячая вода поднимается вверх, по правому остывающая вода опускается вниз, постепенно смешиваясь с горячей в левом коллекторе через горизонтальные перемычки. Однако стоит кому-нибудь поставить, например, варварский кран на байпас или подключить к стояку запрещённый тёплый пол – скорость циркуляции может упасть настолько, что полотенцесушитель перестанет работать. Либо будет работать нестабильно – в зависимости от времени суток и водоразбора из стояка.

Диагональное подключение в данной ситуации ничем не лучше бокового.

Нижнее подключение с зауженным байпасом (пример неправильного исполнения)

Одна из распространённых ошибок – ведь так заманчиво провести трубы в стяжке пола без утомительного штробления стен…

Подключённый с подобным нарушением прибор может работать только при очень хорошей скорости циркуляции в стояке. Но, как правило, такое подключение неработоспособно, потому что циркуляционному напору сначала нужно поднять воду из ямы вверх в прибор, а потом охладившуюся и более тяжёлую воду из той же ямы поднять вверх к отводу стояка.

Также в получившихся ямах будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитые шламом трубы.

Чем отличаются модели радиаторов для санузлов?

Решая, какой полотенцесушитель лучше, нужно пониматься, что модели существенно отличаются по многим факторам. Правильно подобрать прибор можно, учитывая площадь санузла, место крепления и потребности обитателей квартиры. Разные виды полотенцесушителей для ванной имеют следующие характеристики:

Размер. Ширина прибора может варьироваться в пределах 50-70 см, а высота 40-80 см. Размеры полотенцесушителя для ванной – важный критерий выбора, который определяет не только количество свободного места на стене, где он будет размещаться, но и площадь отапливаемого помещения. Чем санузел больше, тем больше должна быть поверхность радиатора, чтобы его обогреть.

Форма. Традиционная форма радиатора для ванной – змейка с одним или двумя коленями. Однако, сейчас выбор моделей более разнообразен: встречаются приборы в виде лесенки, лесенки с полочкой вверху, М-образные и другие более сложные формы.

Тип подключения. Батарея в санузле водяного типа может иметь боковое или верхнее, право или левое подключение. Выбор зависит от конфигурации отопительной системы. Очень удобно использовать комбинированные модели, которые можно подключить верху или сбоку, а не использованные точки подключения закрыть заглушками. Боковое подключение

Материал. Чаще всего сушки для полотенец изготавливают из нержавеющей стали, латуни, меди, черных металлов. Наружная поверхность прибора может быть окрашенной, хромированной или полированной. Окрашенные модели – самые бюджетные, а полированные – очень дорогие.

Расстояние между точками подключения

Выбирая сушку для полотенец водяного типа важно учитывать расстояние между точками ввода в отопительную систему, иначе для подключения придется использовать переходники, которые портят внешний вид прибора, делают его менее надежным.

Схема 1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

Работает при любом направлении подачи в стояке.
Не зависит от скорости циркуляции в стояке.
Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения

Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Схема подключения полотенцесушителя

Для того чтобы выполнить подключение этого оборудования к стояку в своем доме, необходимо иметь представление о схеме его монтажа. Она несложная и освоить ее по силам каждому. Если в качестве теплоносителя, который будет циркулировать по системе, будет выступать горячая вода, то установку этого оборудования можно провести в трубе горячего водоснабжения. Или же можно осуществить монтаж системы отопления дома. В ванной комнате лучше всего подключать полотенцесушитель к системе горячего водоснабжения, что обеспечит обогрев помещения за счет теплоносителя, циркулирующего в полотенцесушителе.Работы при подключении

Схема подключения водяного полотенцесушителя предполагает выполнение работ в следующем порядке:

Первое, что делается – определяется место установки. При этом необходимо решить, какой тип подключения в вашем помещении будет самым оптимальным.

Когда вопрос с этим решен, можно переходить к подключению специальных соединительных муфт. В настоящий момент в магазинах можно приобрести муфты таких размеров:1*1/2, 1*3/4, ¾, ¾*1/2.

При их выборе исходить следует из того, какие типы выходов имеются на приобретенном вами полотенцесушителе.

Подключение водяных приборов производится по ходу теплоносителя, при уклоне величина которого может варьироваться от 5 до 10 мм по длине подводки. При длине последней до 500 мм, можно использовать горизонтальный вариант установки.

Если говорить о самом оптимальном варианте установки этого оборудования, то таковым является случай, когда сверху вниз осуществляется подача воды. Это позволяет добиться правильной циркуляции воды в оборудовании и обеспечить эффективность системы в целом.

Выполняя установку полотенцесушителя в квартире, необходимо соблюдать правильное расстояние от трубы до поверхности стены. Оно во многом зависит от диаметра подводящего трубопровода:

если диаметр трубы варьируется в пределах от 40 до 50 м, то оптимальным будет расстояние 55 см;
при диаметре трубы до 23 мм расстояние до стены должно составлять не менее 35 мм.

Специальные упоры — именно на них будет выполняться подвешивание водяного полотенцесушителя. Не следует приваривать оборудование к опорам. Его крепление должно быть свободным. Это исключает риск возникновения температурных деформаций. Следует знать, что они представляют серьезную опасность для горячего трубопровода.

После того как выполнено подключение оборудования в системе горячего водоснабжения, следует выполнить проверку его работоспособности. Также следует убедиться в герметичности всех узлов соединения. Протечки, водяные капли и другое не должно наблюдаться.

Как видно, схема подключения полотенцесушителя в частном доме не является такой уж сложной. Чтобы качественно выполнить монтаж этого оборудования, необходимо при ведении работ соблюдать все нормы, не забывая про рекомендации производителя. Материалы низкого качества не стоит использовать во время монтажных работ, так как это может привести к возникновению протечки при эксплуатации, что приведет к массе неприятных моментов.

Если вы сомневаетесь в том, что можете своими силами качественно выполнить установку полотенцесушителя, то в этом случае лучше не рисковать, а обратиться к профессионалу, который в короткий срок выполнит монтаж необходимого оборудования в ванной комнате.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

отводы сделаны уже чем межосевое расстояние полотенцесушителя;
сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Установка электрического полотенцесушителя

Главное преимущество электрического полотенцесушителя – простота установки. Как и любой настенный электроприбор, его нужно повесить на стену и подключить к сети электропитания. Остается включить сам прибор и использовать его по назначению

Важное требование – соблюдение правил электробезопасности

Подключать такой прибор следует только через так называемый “автомат” или УЗО – устройство защитного отключения. Если розетка для подключения прибора будет установлена непосредственно в ванной комнате, обязательно следует использовать специальное устройство с защитой от воздействия влаги.

Такую розетку монтируют в толще стены, на ней имеется специальная крышка. Кроме того, электроприбор нужно обязательно заземлить.

Считается, что вариант с электрическим полотенцесушителем не выгоден экономически по сравнению с водяными моделями, поскольку увеличивает счета за тепло. Однако мощность таких приборов не так уж велика, как и расход электричества.

Этого вполне хватает для того, чтобы высушить влажную махровую ткань, но с ролью обогревателя для ванной комнаты он справляется не слишком хорошо.

Выбор за Вами!

Установка электрического полотенцесушителя

Важное требование – соблюдение правил электробезопасности

При установке электрического полотенцесушителя следует использовать специальные розетки с повышенной защитой от влаги. Подключают такой прибор через УЗО

Выбор за Вами!

Процесс установки байпаса

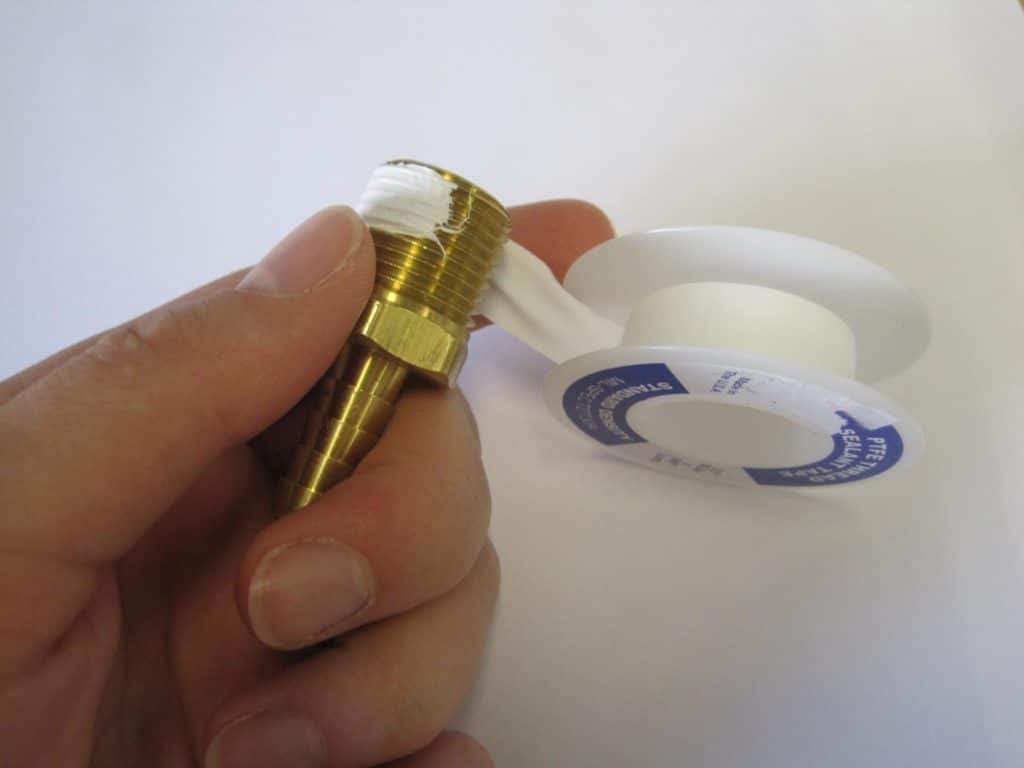

Герметизация резьбы

Как подключить сушилку к общей системе? Установка полотенцесушителя должна осуществляться строго в соответствии с инструкцией на аппарат. Монтаж начинается с врезки в магистраль (стояк) отопления, для чего к нему привариваются отводы, и присоединяется трубопровод нужной длины.

Первый этап установки полотенцесушителя заключается в монтаже байпаса. Подключение может производиться параллельно или последовательно к трубе подачи теплоносителя, или путем присоединения к прямой и обратной трубам соответствующих вводов устройства. Если стояк находится на расстоянии не дальше 0,5-1 м от места крепления сушилки, и подключение осуществляется по параллельной схеме, то байпас не устанавливается. Во всех остальных случаях перемычка просто необходима.

При последовательной врезке полотенцесушителя в стояк отопления на байпас устанавливать запорный кран запрещается, а потому при его монтаже используется 2 вентиля. В остальных вариантах подключения устанавливается 3 шаровых крана (вентиля) – на входе и выходе сушилки, а также на самой перемычке.

Итак, байпас устанавливается между подводящим и отводящим отводом к полотенцесушителю, независимо от типа подключения – боковое, верхнее, нижнее. При установке перемычки используются тройники, а сам отрезок трубы крепится перпендикулярно соединяемым трубам. В старых конструкциях применялись только стальные элементы, а их соединение обеспечивалось чаще всего с помощью сварки. Такой способ используется и в настоящее время.

Более популярна разборная система, когда на отводах, тройнике и перемычке нарезается резьба, причем на противоположных отводах она имеет разное направление. Для герметизации резьбовых стыков используются волокнистые материалы (типа пакли) или ленточные герметики.

Монтаж байпаса осуществляется в следующей последовательности:

крепление тройников на подводящем и обратном отводе от стояка отопления;
установка на отводящем выходе тройника шарового крана, к которому затем присоединяется отрезок трубы, формирующий перемычку;
закрепление второго конца перемычки на выводе тройника, установленного на обратной трубе;
установка шаровых кранов на обоих тройниках и последующее соединение их с выходом и входом полотенцесушителя.

Все стыки тщательно проверяются на герметичность и обрабатываются силиконовым герметиком.

При установке полотенцесушителя в ванной комнате следует подумать о монтаже байпаса. В принципе, можно обойтись и без такого элемента, но это вызовет массу проблем даже при простой замене прокладок, а также создаст риск появления чрезмерного давления. Опыт эксплуатации полотенцесушителей разного типа указывает на необходимость байпаса.

Основные правила монтажа и подключения

Так как электрические полотенцесушители не требуют врезки в водопровод, их подключение гораздо проще, чем у водяных приборов. Единственный нюанс, который необходимо учесть всесторонне, — максимальная изоляция электричества. В условиях влажного помещения любая утечка тока представляет серьезную угрозу для жизни. Поэтому вопрос безопасности при монтаже системы – один из главных. Обязательно проверяют качество электропроводки, к которой будут присоединяться провода. В процессе монтажа делают заземление и подключают УЗО, которое станет защитой для полотенцесушителя при перепадах напряжения.

Вариант #1 — подключение к розетке в ванной

Существует два варианта подключения прибора:

в розетку, которая находится в ванной;
в розетку вне ванной.

Первый вариант используют, если полотенцесушитель не снабжен термостатом, отключающим прибор при достижении определенной температуры. В этом случае, чтобы не расходовать энергию впустую, просто вынимают вилку из розетки, когда не пользуются ванной.

Для этого помещения подходят розетки только с влагозащитным корпусом. Подводку кабеля к ним делают либо от светильника ванной, либо из иного помещения. В любом случае провода должны быть спрятаны в штробу, а сама розетка – максимально утоплена в стену и снабжена крышкой для изоляции.

Еще один нюанс – нельзя ставить розетку на стене, которая контачит с улицей. Из-за образования конденсата могут возникать короткие замыкания. Лучше, чтобы стена выходила в коридор.

Вариант #2 — вывод розетки за пределы ванной

Более правильный способ монтажа – с выводом розетки за пределы влажного помещения. Это в особенности касается тех хозяев, кто любит подолгу нежиться в ванной, а не довольствоваться душевой кабиной.

Для этого перфоратором просверливают в стене отверстие в комнату, где будет находиться розетка. Чаще всего это кухня. Если необходимо прокладывать кабель и в самой ванной, то его приподнимают над полом (10 см и более). Это нужно, чтобы в случае потопа вода не устроила замыкания проводки.

Для подключения полотенцесушителя стоит пригласить профессионального электрика, потому что влага и ток – вещи несовместимые. Лучше предупредить проблему, чем пострадать из-за неграмотной установки.
