Устройство системы водяного отопления в загородном доме

Способы монтажа водяных отопительных систем

Рассмотрим две основных схемы монтажа отопительных систем.

Однотрубная система отопления

Конструкция трубопровода в однотрубном варианте характеризуется прямой последовательностью подведения теплоносителя к радиаторам. Теплоноситель заполняет и прогревает сначала первую батарею, затем следующую и так далее.

От одной трубы к каждому радиатору подводится два патрубка: первый нужен для подачи теплоносителя, а второй – для отведения частично остывшей воды.


Однотрубная система отопления характеризуется последовательным подключением всех радиаторов, при котором теплоноситель, пройдя первый отопительный прибор, поступает в последующий

Особенность такой схемы состоит в относительно низком нагреве последней батареи по сравнению с первой, поскольку до неё вода «добирается», уже отдав часть своего тепла.

Ещё одним минусом однотрубного варианта отопления считается то, что прекратить подачу теплоносителя к одному конкретному радиатору, на случай него поломки, невозможно. Придется отключать всю систему.

Двухтрубная система и её разновидности

В двухтрубной схеме отопления, как уже понятно из названия, участвует не одна, а две трубы. При этом каждая из батарей одним патрубком присоединяется в магистрали, по которой подаётся теплоноситель, а вторым – к трубопроводу с обраткой. Получается, что для горячего и остывшего теплоносителя предусматриваются отдельные трубы.

В этой системе участвуют две трубы: по одной идёт горячая вода, поступающая в радиаторы через патрубки, а по второй из батарей вытекает остывший теплоноситель (+)

Благодаря такой конструкции отопления вода во всех радиаторах имеет практически одинаковую температуру. Работу такой системы проще проконтролировать, отрегулировать и автоматизировать.

Двухтрубная система, в свою очередь, подразделяется на два вида:

  • с верхней прокладкой подающей трубы, т.е. с верхней разводкой;
  • с нижней прокладкой подающего трубопровода, т.е. с нижней разводкой.

Системы с верхней разводкой сооружают преимущественно в многоэтажных домах с чердачным помещением. Схемы с нижней разводкой в приоритете в частном малоэтажном строительстве, потому что позволяют по максимуму скрыть прокладку трубопровода и исключить или сократить число стояков.

Двухтрубную систему отопления для частного дома нередко выполняют по коллекторной схеме, хотя последняя может быть и однотрубной. Лучевое расположение участков трубопровода позволяет значительно снизить расходы на нагрев теплоносителя (+)

Сравнительная характеристика однотрубной и двухтрубной системы отопления дана в видео материале, который расположен в нижней части нашей статьи.

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.

Открытая и закрытая системы отопления

Кроме уже рассмотренных нами видов водяных отопительных систем имеется разделение на открытую и закрытую конструкцию.

Открытая система отопления состоит из котла (используется любой, кроме электрического), трубопроводов, радиаторов отопления и расширительного бачка, в который поступают излишки воды при её расширении в процессе нагревания.

Бачок не герметичен, вода из системы может испаряться, поэтому её уровень нужно контролировать и доливать при необходимости.

Для того чтобы открытая отопительная система с верхней разводкой и естественной циркуляцией теплоносителя работала эффективней в зимний период подающий стояк рекомендовано утеплять. Эта мера исключит остывание теплоносителя и, как следствие, замедление его движения (+)

Насос в открытой отопительной системе не применяется. Нагревательный котел располагается в её самой нижней точке, а расширительный бачок – в её верхней точке.

Закрытая конструкция герметична. В неё входят все те же элементы, что и в открытую. Но поскольку перемещение теплоносителя в ней происходит принудительно, обязательный список элементов дополнен циркуляционным насосом.

Расширительный бачок, входящий в состав закрытой конструкции, состоит из двух завальцованных частей, разделенных между собой диафрагмой. При возникновении излишка расширившейся жидкости в системе, она поступает в одну из камер бачка, продавливая диафрагму во вторую камеру, заполненную азотом или воздухом.

При расширении теплоносителя давление в системе повышается, часть бачка, наполненная водой, стремиться вытеснить и сжать газовую смесь. При превышении предельного значения давления в бачке срабатывает предохранительный клапан, сбрасывающий излишки теплоносителя.


Закрытая система отопления характеризуется принудительным перемещением теплоносителя и присутствием закрытого расширительного бачка с мембраной; эта система более сложная, чем открытая

Каждая из отопительных систем обладает собственными преимуществами и недостатками. Они отличаются рядом характеристик и подходят для различных объектов. Если нужно отопить небольшой частный домик или дачу, используют простую и надежную открытую конструкцию.

Более сложная в монтаже и эксплуатации закрытая система отопления чаще применяется в солидных коттеджах и в многоэтажных строениях.

Схемы с разной подводкой теплоносителя к радиаторам

В зависимости от положения стояков подвода воды к батареям различают вертикальную и горизонтальную разводку. В частных одноэтажных домах используется горизонтальная схема разводки. Трубы подвода и отводы воды при монтаже удачно можно вписать в интерьер, спрятать в ниши или под пол.

Ток горячей и охлажденной воды в системе обогрева частного дома может быть смонтирован с помощью одной или двух труб. У каждого варианта есть нюансы типа разводки, положительные стороны и недостатки.

Однотрубная схема

Это более простой в установке и дешевый вариант. Система обогрева с одной трубой представляет собой кольцо с установленными радиаторами. Теплая вода двигается по периметру, возвращается в итоге в котел. Теплоноситель отдает по несколько градусов тепла каждому радиатору. Значит, чем дальше расположен отопительный прибор от котла, тем ниже температура воды и способность обогреть помещение. Можно увеличить подогрев воды. На это потребуется больший расход топлива. Установка циркуляционного насоса поможет двигаться воде с большей скоростью и равномерно распределить тепло. Оптимальным решением при такой схеме станет увеличение количества секций последних батарей в магистрали.

Радиаторы подключаются обычно через байпас (обходную трубу), что позволят отключить любой из них без остановки движения теплоносителя. Система не предусматривает установку фитингов и кранов, что минимизирует риск аварий.

Преимущества схемы:

  • минимизация периметра труб;
  • экономия на элементах системы;
  • быстрота, простота установки.

Двухтрубная схема

Монтаж отопления в частном доме с помощью двух труб работает более эффективно. При такой схеме каждый радиатор имеет отдельный подвод теплоносителя от тепловой магистрали, но при этом тепловая магистраль, так же как и в предыдущем случае, является единой для всей системы. Отличием является то, что радиаторы включаются в системы параллельно, а не последовательно.

Магистраль обратного тока у системы одна – от каждой батареи отходит отдельная труба для вывода теплоносителя.

Предлагаем посмотреть подробное видео о нюансах монтажа двухтрубной системы отопления в доме:

Лучевая система

Коллекторная лучевая система предусматривает установку коллектора, через который теплоноситель распределяется по всей системе. К каждой отопительной батарее идут свои трубы подвода теплового носителя и его отвода напрямую от котла. Каждый контур отсекается запорной арматурой. Это упрощает использование системы и ремонт. Не отключая всю систему, можно отремонтировать отдельный контур или радиатор.

Из минусов – значительные расходы на материалы. Понадобится запорная арматура, трубы, приборы регулировки, контролирующие датчики.

Лучевая схема с распределителем работает при хорошем давлении в трубе, созданным циркуляционным насосом.

Коллектор равномерно распределяет поток теплоносителя. Прибор состоит из двух гребенок. В одну поступает из котла горячая вода. Другая гребенка собирает охлажденную воду и направляет ее обратно в котел. Как рассчитать отопление в частном доме при такой схеме?

Расчет параметров, составление проекта, регулирование мощности в процессе использования облегчается за счет подключения радиаторов параллельно. Это обеспечивает минимальную разницу температур воды по периметру контура. Управление системой осуществляется из одного места с установленными индикаторами, кранами, насосами и вентилями.

Монтаж лучевой системы – самый дорогой по общей стоимости составляющих, требует определенной квалификации. Составлять проект и устанавливать отопление по лучевой схеме следует при строительстве или генеральном ремонте. Это связано с тем, что трубы монтируются в стяжку пола.

Водяное отопление частного дома своими руками, схемы и особенности монтажа

Перед монтажом отопления следует самостоятельно выполнить расчеты, разобраться во всех тонкостях устройства. И уже после этого закупать материалы под выбранную систему и приступать к монтажу.

Принцип организации отопления загородного дома

Организация система однотрубного отопления частного дома своими руками

Для одноэтажного дома трубная разводка выполняется от котла по всей площади дома, подключение батарей производится последовательно. Соответственно, отдаленные помещения будут обогреваться меньше.

Систему однотрубного отопления можно провести самостоятельно, схема и порядок монтажа сложности не вызовет.

Принцип устройства однотрубной системы с принудительной подачей

Схема двухтрубной системы отопление в частном доме своими руками

Данная система позволяет устанавливать две трубы для подачи холодного и горячего теплоносителя с возможностью регулировки температуры на каждом приборе.В батарею входит и выходит своя труба. Второе название схемы – параллельная.

Монтаж такой системы требует большего вложения средств на приобретение арматуры и трубопровода. Однако и эффективность ее выше. Все батареи обогреваются с одинаковой температурой.

Двухтрубную схему целесообразно устанавливать в 2-х и более этажных домах. Основной ее плюс – возможность ремонта отдельного устройства без ущерба для всех остальных. Есть возможность регулировки температуры каждой батареи, что существенно снижает затраты на отопление.Можно выполнить монтаж отопления загородного дома своими руками, схема особых сложностей не вызовет.

Схема двухтрубной системы отопление

Схема водяного отопления двухэтажного дома

Для отопления двухэтажного дома важно правильно рассчитать мощность системы с учетом площадей всех помещений и подобрать производительность котла и насоса. Их параметров должно хватить для отопления всего дома. При этом важными характеристиками являются потери давления и расход жидкости

Схема отопления 2-х этажного дома с верхней подачей теплоносителя

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Это самая сложная из всех систем. Подогретый теплоноситель направляется на коллекторы, которые затем распределяют его к батареям. Есть возможность регулирования температуры не только на каждом контуре, но и на каждом радиаторе. Для этого нужно установить необходимое количество терморегулирующих элементов и запорной арматуры. Основной недостаток системы – стоимость. Помимо увеличенного метража труб, нужно еще приобретать и устанавливать коллекторы.

Принцип устройства следующий. В обратную трубу около котла нужно врезать центробежное насосное устройство, которое будет непрерывно подавать теплоноситель с помощью крыльчатки. Такое устройство помогает установить давление, с помощью которого все батареи будут нагреты равномерно.

Подключение коллектора с насосом

Вертикальная система с нижней разводкой

Устройство этой системы происходит таким образом:

  • Понизу первого этажа или подвала от теплогенератора ведется магистраль.
  • От нее ведутся стояки, которые ведут к радиаторам.
  • Каждая батарея снабжена трубой, которая предназначена для отвода теплоносителя, потерявшего температуру обратно в отопительное устройство.

При реализации схемы с нижней разводкой следует предусмотреть возможность удаления воздуха из системы. Это осуществляется при помощи установки специальной воздушной трубы. Кроме этого, система должна быть снабжена расширительным бачком и кранами Маевского на каждой из батарей верхнего этажа здания.

Как подключить

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

  1. Подготовка системы, слив теплоносителя.
  2. Определение места врезки.
  3. Приваривание отводов к отходящему от котла трубопроводу.
  4. Нарезание резьбы и установка запорной арматуры.
  5. Приваривание обводного трубопровода котла.

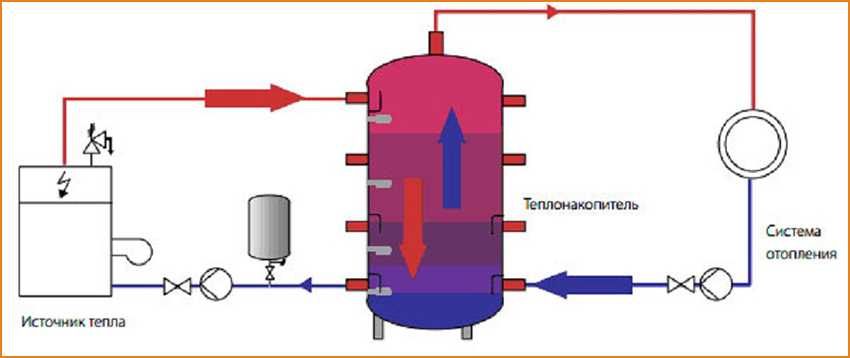

  6. Подключение аккумулятора.

Особенности установки и схема подключения

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

  1. Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
  2. При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Преимущества и недостатки однотрубной системы

Однотрубное отопление завоевало широкую популярность в области частного строительства.

Основные причины – это относительно невысокая стоимость конструкции и возможность смонтировать ее своими силами, без привлечения специалистов.

Но у однотрубной системы отопления есть и другие преимущества:

  • Гидравлическая устойчивость – теплоотдача прочих элементов системы не меняется при отключении отдельных контуров, замене радиаторов или наращивании секций;
  • Устройство магистрали обходится минимальным количеством труб;
  • Характеризуется низкими инерционностью и временем прогрева за счет меньшего, чем в двухтрубной, количества теплоносителя в магистрали;
  • Выглядит эстетично и не портит интерьер помещения, особенно если магистральную трубу скрыть;
  • Установка запорной арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настраивать режим работы всей конструкции, а также ее отдельных элементов;
  • Простая и надежная конструкция;
  • Несложные монтаж, обслуживание и эксплуатация.

При подключении приборов управления и контроля к системе отопления, ее можно перевести в полностью автоматический режим работы.

Возможна интеграция с системой «Умный дом» – в этом случае можно задавать программы оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.

Магистраль однотрубного отопления можно полностью скрыть финишной отделкой. Такой прибор не только не портит внешний облик комнаты, но и становится его деталью – предметом интерьера

Основным недостатком однотрубного теплообеспечения является дисбаланс нагрева теплоотдающих батарей по длине магистрали.

Теплоноситель охлаждается по мере передвижения по контуру. Из-за чего радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Потому рекомендовано устанавливать медленно остывающие чугунные приборы.

Установка циркуляционного насоса позволяет теплоносителю прогревать обогревающие контуры более равномерно, однако при достаточной длине трубопровода наблюдается существенное его остывание.

Снижают отрицательное действие такого явления двумя способами:

  1. В удаленных от котла радиаторах увеличивают число секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя прогревать помещения равномернее.
  2. Составляют проект с рациональным расположением теплоотдающих приборов по комнатам – самые мощные устанавливают в детских, спальнях и «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя идут гостиная и кухня, заканчивают нежилыми и подсобными помещениями.

Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий, имеющих площадь до 150 м². Для таких домов однотрубное отопление является наиболее выгодным.
