Принципиальная тепловая схема водогрейной котельной + схемы автоматизации

3.2.1. Тепловые схемы котельных с водогрейными котлами и основы их расчета

Чтобы сократить расход питательной воды при непрерывной продувке, применяют двухступенчатое испарение.

Вода из обратной линии тепловых сетей поступает к сетевым насосам.

Для выравнивания режима приготовления горячей воды, а также для ограничения и выравнивания давления в системах горячего и холодного водоснабжения в отопительных котельных предусматривают установку баков-аккумуляторов. К ним же подпиточ-ными насосами из бака подводится вода, компенсирующая потери в сетях.

Задний топочный экран в верхней части топки разрежен и образует так называемый фестон. В данном случае величины пропускной способности соотносятся как 0,5 : 0,7 : 1 : 2. Как запорную арматуру их применяют при диаметрах прохода до мм.

Вместо показанной на схеме дроссельной диафрагмы желательно сделать переход трубопровода на меньший диаметр. Водяные тепловые сети бывают двух типов: закрытые и открытые.

Тепловые схемы могут быть принципиальные, развернутые и рабочие или монтажные. В зависимости от вида теплоносителя котельные подразделяются на водогрейные, паровые и пароводогрейные. Экранные трубы топки находятся в зоне высоких температур, поэтому необходимо интенсивно отводить теплоту с помощью циркулирующей в этих трубах воды. Качество подготовки воды для подпитки открытой системы теплоснабжения должно быть значительно выше качества воды для подпитки закрытой системы, так как к воде горячего водоснабжения предъявляются такие же требования, как к питьевой водопроводной воде. Установленный на обратной линии сетевой циркуляционный насос обеспечивает поступление питательной воды в котел и далее в систему теплоснабжения.

Схемы котельных установок

Схема пароводогрейной котельной состоит из двух контуров: 1 для выработки пара и 2 для выработки горячей воды. Строительство котельных с паровыми и водогрейными котлами экономически целесообразно только при общей теплопроизводительности котельной более 50 МВт. Можно значительно повысить живучесть котельной, если разделить управление. Однако часть золы в виде жидких и тестообразных шлаков вместе с несгорев-шими частицами топлива топочные газы захватывают и выносят из топочной камеры. Количество подмешиваемой воды регулируется клапаном 5 в зависимости от величины тепловой нагрузки.

Тепловые схемы водогрейных отопительных котельных можно разделить по технологии на два вида и несколько подвидов. Для приготовления питательной воды котлов и подпиточной воды тепловой сети предусмотрен один деаэратор. Вакуум в деаэраторе поддерживается за счет отсасывания из колонки деаэратора паровоздушной смеси с помощью водоструйного эжектора. Предварительная обработка воды называется водоподготовкой, а обработанная вода, пригодная для питания котлов, — питательной. ПИД-регулятор путём плавного изменения температуры греющей воды поддерживает постоянной температуру воды на выходах скоростных водоподогревателей.
Котельная в частном доме на 180 кв.м. И теплый водяной пол.

Электрическое отопление частного дома: затратный, но эффективный способ

При применении электроэнергии в качестве источника тепла, существует несколько вариантов обогрева помещений.

Электрический котел

Использование электричества в отоплении относится к затратным способам. Для его реализации сооружают водяную систему с последующим присоединением ее к электрокотлу. Помимо значительной стоимости электричества, потери тепла существенны. Такое отопление целесообразно, как резервный источник тепла.

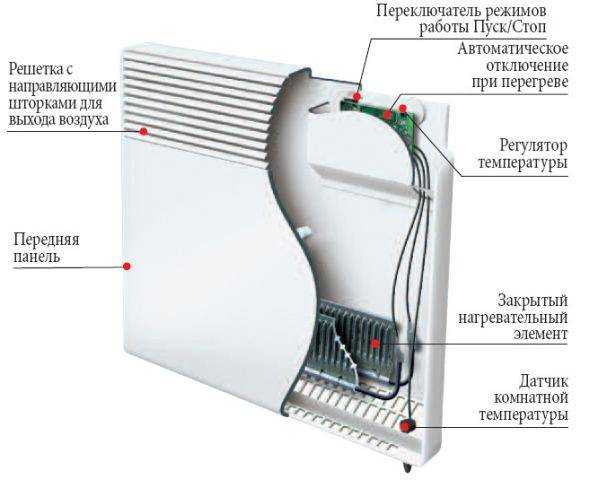

Электроконвекторы

Для определения количества приборов, которые потребуются для обогрева дома, необходимы следующие данные: объем помещений и уровень их теплоизоляции. По определенной методике производится вычисление числа и мощности приборов.

В этом случае стоимость реализации проекта ниже по сравнению устройством газового отопления, но цена энергоносителей существенно отличается не в пользу электричества. Кроме этого, электроконвекторы не способны осуществить равномерный прогрев помещений. Чтобы устранить этот недостаток, можно применить дополнительно обогрев пола.

Автоматика и схема котельной установки

Автоматика дает возможность воспользоваться набором программ, управляющих тепловыми потоками. Зависит это и от режима дня, от погоды. В том числе, нужно это и для обогревания дополнительных помещений: игровой комнаты, бассейна.

Есть какие-то популярные пользовательские функции, которые адаптируют работу оборудования с оглядкой на образ жизни хозяев дома. Это и обычная система снабжения горячей водой, и комплекс каких-то индивидуальных опций, которые удобны именно этим жильцам, экономичны. Точно так же можно разработать схему автоматизации котельной, выбрав один из популярных режимов.

Что необходимо обустроить для электрического котла?

Электрический котел, является максимально безопасным среди всех остальных разновидностей. Кроме того, чтобы его установить, не требуется оборудовать никакого дополнительного помещения, он занимает мало места и вполне может вместиться в любом углу частного дома.

Такие котлы используются редко и не пользуются большой популярностью, из – за дороговизны электричества, поэтому чаще всего их используются, как дополнительное оборудование для обогрева.

Согласование проекта

Когда проект будет подготовлен, естественно, с выполнением всех вышеописанных требований, наступает момент его  согласования  в некоторых организациях, отвечающих за безопасную работу приборов, установленных в котельной.

Согласование проекта котельной необходимо для того, чтобы можно было беспрепятственно заключить договор на проведение газовой магистрали или проведения соответствующей внутренней разводки. Разрешающие резолюции должны быть получены до начала строительства в следующих надзорных организациях:

— Пожарная служба.

— Технический надзор.

— Санитарная инспекция.

— Районный отдел архитектуры – оттуда придется пригласить специалиста на место строительства.

— Жилищно-коммунальные службы, в частности, организации, обеспечивающие газовое снабжение.

Только после получения в данных организациях разрешительных документов, можно приступать к строительству котельной. Для подключения к газовым магистралям, придется пройти еще ряд некоторых процедур, при которых составляется проект проведения газовой трубы к строению и ее разветвлений по точкам потребления.

Чтобы облегчить себе все эти достаточно хлопотные и малоприятные мероприятия, хождения из одного надзорного органа в другой, а также чтобы сократить срок согласовательных процедур, можно обратиться в специализированные компании, которые возьмут на себя все возникшие проблемы и за умеренную плату помогут в кратчайшие сроки подготовить все необходимые документы.

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать?
Чем топить дешевле? Поставил 4 котла!

Принципы и правила монтажа отопительных элементов

Поскольку обогреть дом намного сложней, чем среднестатистическую квартиру, рассмотрим пример планирования схемы обвязки котла отопления именно на примере загородного коттеджа. С технологической точки зрения под понятием обвязка котла подразумевается соединение в определённом порядке всех теплопроводных магистралей, воздухоотводящих и трёхпозиционных клапанов, кранов, радиаторов, теплорасширительных баков и гидрколлекторов. Результатом правильного монтажа станет максимально быстрый нагрев теплоносителя до рабочих температур в малом круге системы, который затем перенаправляется в коммуникации, отвечающие за обогрев дома или отдельных его помещений.

Полезной будет наша статья об особенностях реализации схем отопления с естественной и принудительной циркуляцией.

Первое правило определяет, что котёл необходимо устанавливать в отдельном помещении, по возможности изолированном от остальных, и при этом хорошо проветриваемом на случай загазованности. Во вторых, входные трубы, соединения с клапанами, и другими элементами, а также ответвления, предпочтительно начинать с шаровых кранов, что позволит моментально перекрыть подачу воды в контур в случае аварии или технического обслуживания. Выбор же самой обвязки лучше делать с учётом стоимости топлива и стабильности обеспечения вашего жилища электричеством.

7 Как повысить эффективность системы – аккумулятор или байпас?

Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы. Первые монтируют в котельных большой площади, вторые – в небольших помещениях, где, кроме котла, стоит и другое оборудование. Тепловой аккумулятор представляет собой заполненную водой емкость, внутри которой проложены напорная и обратная линия системы отопления. Как правило, такая емкость ставится сразу за котлом. В расположенный между нагревателем и аккумулятором участок напорного и обратного трубопровода можно врезать предохранительные клапаны, расширительные бачки и циркуляционные насосы.

При этом напорная линия разогревает воду в баке, а обратная – греется от залитой в аккумулятор жидкости. Поэтому при отключенной горелке котла система может работать некоторое время только от теплового аккумулятора, что очень выгодно в случае использования в контуре твердотопливных котлов, генерирующих избыточную энергию на старте горения заложенной с топку порции дров или угля. Вместимость теплового аккумулятор определяют по пропорции 1 кВт мощности котла = 50 литрам объема бака. То есть для нагревателя мощностью 10 кВт нужен аккумулятор объемом 500 литров (0,5 м3).

При открытом вентиле часть горячего потока уходит не в напорный контур, а сразу в обратку. Благодаря этому можно снизить температуру нагрева батареи на 10 процентов, сократив объемы прокачиваемого сквозь радиатор теплоносителя на 30 %. В итоге с помощью байпаса можно отрегулировать работу радиатора и в двухконтурной, и в одноконтурной разводке. В последнем случае это особенно актуально, поскольку врезанный в первые две батареи байпас  обеспечивает более сильный прогрев последнего радиатора в линии и дает возможность контролировать температуру в комнатах, хотя и не с такой эффективностью, как в случае с двухтрубной разводкой.

План котельной с газовым котлом

Задействование в качестве теплоносителя природного газа – экономичное и продуктивное решение, но сопряженное с большим риском по причине взрывоопасности. Устроение помещения для газового котла по этой причине имеет жесткие требования, изложенные в СНиПе.

Данный вид топлива даже в незначительных количествах способен оказывать вредное воздействие на здоровье, поэтому одним из важных принципов безопасного использования газа является хорошая вентиляция. Отсутствие качественной вытяжки влечет за собой меньшую теплоотдачу при одинаковом расходе.

Схема расположение оборудования котельной частного дома зависит от его мощности и эксплуатируемого состояния газа. Сжиженная форма категорически не допускает установки источника теплоснабжения в подвале. Удельный вес такого носителя гораздо больше воздуха, при утечках он концентрируется в низовьях здания, где может инициировать взрыв.

Нет нужды подыскивать или выстраивать отдельный угол для приборов с мощностной характеристикой до 60кВТ. Вполне возможна установка в кухне, на чердаке, в кладовой и т.д., если они отвечают условиям:

  • наличие окна с форточкой;
  • объем не менее 15 кубометров и сверху по 0,2 кубометра на каждый выделяемый киловатт;
  • высота минимум 2,5 м.

Более мощные агрегаты должны размещаться в обособленных бытовках на любом этаже, при этом цокольный следует рассматривать в последнюю очередь. Отдельно стоящие котельные должны иметь собственный фундамент с присутствием в нем определенной доли песка. Точку, где топится аппарат, необходимо привести в соответствие нормативам:

  • окна от 0,5 кв.м,
  • ширина дверного проема от 0,8м,
  • обшивка огнеупорным материалом с пределом огнестойкости не менее 45 минут,
  • наличие свободного пространства вокруг теплогенератора радиусом 0,7м и больше.

Набор технических средств газовой котельной

Применение газа для обогрева производится при участии:

  • отопительного котла;
  • бойлера, нагревающегося за счет газооборудования, обеспечивающего жилье горячей водой;
  • распределительного коллектора, в состав которого входят циркуляционный насос, гидравлический распределитель и гребенка;
  • расширительной емкости, служащей нейтрализатором увеличивающегося давления вследствие повышения температуры носителя;
  • группы безопасности в комплектации из манометра, предохранительного клапана и отводчика воздуха;
  • труба отвода дыма эффективного диаметра и высотой над уровнем конька крыши не менее 5м с дополнительным каналом для чистки;
  • организованный сливной комплекс на случай простоя аппарата;
  • навигация в виде электронной автоматики;
  • система огнеудаления и пожаротушения.

Объем котельной в доме в зависимости от котла

  • При мощности до 30 кВт объем помещения 7,5 м.куб. В данном случае котельная может быть встроенная в дом или совмещенная с кухней.
  • 30 — 60 кВт  —  соответственно 13,5 м.куб (котельная может быть представлена пристройкой или отдельно выделенным помещением на любом этаже дома);
  • 60 — 200 кВт — не менее 15 м.куб (отдельно расположенная постройка, пристройка, первый, цокольный или подвальный этаж дома).

Обязательно наличие окна не менее 0,5 м.кв, двери шириной 0,8 м, вывод канализации для предотвращения потопа.

Габариты для газовой котельной

Газовая котельная оборудуется дымоходом по уровню выше крыши и обязательно должен быть канал для чистки дымохода.

Газовая котельная по требованиям должна быть оборудована системой аварийного отключения газа. Если используется газ, но сжиженный, то исключено расположение котельной в подвале или цоколе. Высота до потолка должна быть 2,5 м и выше. Допустимый объем котельной 14 кубических метров.

Габариты для котельной на жидком топливе

Жидкотопливные котельные работают на отработанном масле, мазуте или дизельном топливе.

Требования по размеру котельной для частного дома, выделяемые под такие котлы, такие же, как и для газовых котлов. По площади учитывается 4 кв.м на котел и площадь под емкость для топлива. Бак под топливо можно устанавливать и за пределами котельной.

Поскольку дизельные котельные шумные, целесообразно выделять под них отдельное помещение. Для газовых и жидкотопливных котлов помещение должно хорошо вентилироваться. Для притока воздуха внизу в стене на одной из стен котельной должно быть окно. На каждый куб помещения должно быть окно 0,03 м.кв (но не меньше о,5 м.кв в целом). При этом окно должно быть с форточкой. Ширина двери 0,8 м и более.

Жидкотопливные котлы используются редко, поскольку для их использования необходимо соблюдение строжайших требований пожарной безопасности.

Отдельно стоящая котельная всегда имеет преимущество перед встроенной или пристройкой в связи с безопасностью, меньшей шумностью, экономией жилой площади дома.

Габариты котельной на твердом топливе

Твердотопливные котлы являются наиболее экономически выгодными, поскольку этот вид топлива самый дешевый и не являются взрывоопасными. Требования к котельной не такие жесткие.

Весомым аргументом против твёрдотопливного котла является его низкое КПД — не более 75%. Котельные, оборудованные твердотопливным котлом, должны обязательно иметь средства пожаротушения. Требования к размерам котельной  — не менее 8 м.кв. Твердотопливная котельная должна быть отдельно стоящим помещением, отделка внутри помещения должна быть из негорючих материалов. Проводка в котельной, где котел работает на угле, должна быть скрыта. Лучший вариант — в стальные трубы, поскольку пыль угля может быть взрывоопасна.

Размеры для котельной на электричестве

Электрические котельные при соблюдении всех норм и правил техники безопасности являются самыми пожаробезопасными. Электрические котельные зависят в общей сложности от качества проводки. Их плюсом является экономия места, отсутствие специальных требований в плане вентиляции. Однако, они требуют наличие предохранительных автоматов. Электрокотлы являются самым дорогим способом обеспечения дома теплом. Отдельное помещение для котельной не нужно, котел можно установить где удобно.

Выбор вида котла для отопления частного дома, его мощности и размещения необходимо планировать на этапе проектировки дома с учётом потребностей, возможностей и отапливаемой площади. Индивидуальное отопление при соблюдении техники безопасности и норм является рациональным решением проблемы снабжения теплом частного дома и позволяет регулировать с учётом собственных потребностей.

Читайте так же:

Электрические типы отопления

В плане безопасности и экологичности электрические виды отопления наиболее привлекательны. Кроме того, стоимость сооружения электрического отопления будет значительно ниже жидкостного или воздушного. Ведь здесь нет необходимости вообще ни в какой системе. Отопительные приборы сами по себе излучают тепло и могут быть установлены в любом помещении без каких-либо коммуникаций кроме электропроводки. Пожалуй, главным недостатком, который препятствует использованию этих приборов для организации основной системы отопления, является высокая стоимость электроэнергии. Для создания электрического отопления главным образом используют следующие 4 вида оборудования:

  • Обогреватели инфракрасного типа, которые могут быть переносными настенными или потолочными. Принцип их действия основан на излучении инфракрасных волн, которые способны нагревать окружающие их предметы. Они в свою очередь сами становятся источниками тепловой энергии. Инфракрасные нагреватели не сжигают кислород, так как не имеют накаливающихся элементов. По этой причине они расходуют минимальное количество электроэнергии и являются самыми экономичными из всех имеющихся сегодня электронагревателей.
  • Электрические конвекторы различных видов. Они тоже могут быть переносными или зафиксированными на стенах.
  • Кабельные, а также пленочные системы для нагрева пола либо потолка. Эта система чаще используется как вспомогательная.
  • Термостаты для регулировки тепла, а также различные программируемые устройства, необходимые для обеспечения автоматической работы электрических отопительных приборов.

Главным минусом такой системы отопления, помимо стоимости энергоносителя, является то, что она не дает возможность обеспечить горячей водой дом. А главным ее достоинством является простота сооружения и эксплуатации. Иногда просто достаточно поставить прибор в комнате и включить его в бытовую электрическую сеть.

Если вы решили соорудить самостоятельно систему отопления в своем частном доме, то нужно определиться с ее типом. Если ваш дом находится в южных регионах, где зимняя температура не опускается ниже 10 градусов, то вы вполне можете обойтись установкой в каждой комнате инфракрасных электрических обогревателей. Они обеспечат эффективный обогрев всего дома, потребляя минимум электроэнергии. Если же вы житель средней полосы, а тем более северных широт или Сибири, то без традиционного жидкостного отопления вам не обойтись. Существует несколько вариантов его устройства. Какой выбрать – решать вам, исходя из текущей ситуации.

Особенности котельной в зависимости от видов топлива

Рассмотрим, какие есть особенности для разных видов используемого твердого топлива, какой должна быть котельная для твердотопливного котла на разных видах сжигаемых материалов.

Котельная на дровах

Собственно, котельная на дровах – это классическое помещение для твердотопливного котла, которая может иметь минимальные размеры. Основные отличия между разными помещениями – размер от дверцы топки по стены или дверей котельной. Он зависит от длины используемого полена.

Если вы топите брикетами или евродровами, то это расстояние может быть минимальным. Не забывайте только, что кроме загрузки дров, вам еще придется выгребать золу, что также потребует свободного места перед топкой / зольником.

Пеллетная котельная

Размеры пеллетной котельной будут зависеть от того, как смонтирован бункер для пеллет. Пеллетная котельная будет не только отличаться по площади пола, но и по высоте котельной.

Так как при установленном высоком бункере на 400-600 литров или при бункере на 150-200 литров на котле, как например у Куппера, потребуется еще пространство над бункером для загрузки пеллет.

При высоком бункере лучше всего смастерить маленькую лестницу или использовать невысокую устойчивую стремянку для загрузки пеллет. Потому что поднимать мешки с пеллетами по 40 кг над головой для загрузки – нереально.

Котельная на угле

Котельная на угле отличается тем, что рядом очень удобно иметь вместительную углярку. И не таскать уголь ведрами из сарая, а максимально сократить путь от углярки до топки котла.

По размерам котельная на угле будет примерно равна дровяной котельной, с тем расчетом, что при вертикальной загрузке хорошо бы иметь сверху побольше места, чтобы орудовать ведром.

Котельная на опилках / древесных отходах

Размеры котлов на опилках или древесных отходах чуть больше, чем размеры обычных дровяных теплогенераторов. Системы ворошения топлива на колосниках позволяют эффективно сжигать такое быстро спекающееся топливо. Котел на опилках отличается также большим размером бункера или топливника для одной закладки топлива.

Топливник располагается сверху топки, а значит, котельная на опилках или древесных отходах должна иметь большую высоту, чем стандартная котельная.

Котельная на биотопливе / лузге

Если котельная на биотопливе или лузге оборудована пневмоподачей, то само помещение с котлом может иметь небольшие габариты. Если же используется подача лузги с циркулярным ворошителем, то такая котельная будет иметь большой бункер для лузги.

А минимально эффективный бункер – это 2,0 на 2,0 метра. Значит, и котельная на лузге будет иметь минимальные размеры 4,0 на 4,0 метра.

Проектирование котельной в частном доме: общие положения

Система теплоснабжения работает круглые сутки в течение почти 7-8 месяцев, «сжигая» в топках котлов десятки тысяч рублей. Поэтому все домовладельцы стремятся оптимизировать работу системы. Причем усилить надежность конструкции и уменьшить энергоемкость отопительных приборов поможет точный расчет тепловых схем водогрейных котельных, выполняемый на этапе проектирования.

Для этого нужно, всего лишь, просчитать варианты размещения котла, расширительного бака, дополнительного нагревателя, попутно определившись с особенностями разводки и нюансами циркуляции.

То есть нужно составить проект котельной, состоящий из следующих документов:

Принципиальная тепловая схема водогрейной котельной

  • Схемы размещения всех компонентов системы в самом доме. Этот документ пригодится на стадии монтажа трубопровода.
  • Схемы размещения отопительных приборов, насосов, расширительных баков и прочего оборудования. Этот документ во время сборки водонагревательной и отопительной ветвей водогрейной котельной.
  • Спецификации на все компоненты системы. Этот документ используют в процессе закупки материалов и оборудования.

Причем все три документа можно уместить на одной принципиальной схеме котельной, составленной в упрощенном виде (когда значки заменяются рисунками оборудования и запорно-регулирующей арматуры). И далее по тексту мы рассмотрим несколько разновидностей таких схем.

Технологическая схема котельной

После расстановки тепловых генераторов наступает черед подключения аппаратов к инженерным сетям загородного дома – отоплению, водопроводу, электричеству. Все возможные схемы рассмотреть не получится, но мы приведем основные варианты обвязки котлов и водонагревателей в котельной:

  1. Простейший вариант – подключение одного двухконтурного котла настенного монтажа. Поскольку агрегат изначально укомплектован собственным насосом, расширительным баком и автоматикой, его можно ставить на кухне либо в коридоре, а коммуникации упрятать в стены. Отделять или пристраивать помещение не нужно.
  2. Схема котельной с твердотопливным котлом предусматривает защиту от холодной «обратки» и выпадения конденсата внутри топливника. Ключевую роль играет трехходовой клапан, не пускающий в рубашку теплоноситель из радиаторов, пока контур с байпасом не прогреется до 50–55 °C.
  3. Обвязка с теплоаккумулятором повышает эффективность ТТ-котла, который работает в максимальном режиме, отдавая большую часть энергии буферной емкости. Второй трехходовой клапан ограничивает температуру воды на входе в радиаторную сеть, балансировочный вентиль служит для настройки послойной загрузки бака.
  4. Типовая схема соединения настенного отопителя с бойлером косвенного нагрева. Температуру в резервуаре отслеживает термостат, подающий сигнал контроллеру котла. Электроника переключает трехходовой электроклапан и поочередно направляет теплоноситель в змеевик водонагревателя или батареи отопления.
  5. При необходимости косвенный бойлер включается в малый контур циркуляции ТТ-котла, как изображено на следующей картинке.
  6. Схема с двумя котлами – электрическим и дровяным – часто применяется, когда в доме нет газа. Дровяной теплогенератор служит основным источником тепла, электрокотел – вспомогательным (автоматически включается после прогорания твердого топлива).
  7. Когда требуется объединить несколько энергоустановок и потребителей в котельной, практикуется схема первичного и вторичных колец. В жилых зданиях малой и средней площади данный вариант успешно заменяет более дорогую гидрострелку с коллектором.

Более подробное описание каждой технологической схемы приведено в соответствующих статьях – способы обвязки теплогенераторов и установка электрокотла своими руками.

Требования к котельным

В СНиП 2.04.08.87 приведены следующие нормы по размещению котельного оборудования:

  • Не допускается устанавливать в одном помещении более двух котлов (водонагревателей).
  • При необходимости размещения котельной за пределами жилого дома, решение принимается архитектурно-проектной организацией или эксплуатационной газовой службой. Требования к данным помещением аналогичны для жилых зданий.
  • Установка водонагревательных котлов допустима в кухонных и прочих нежилых помещениях за исключением ванных комнат.
  • Запрещено размещение любого газопотребляющего оборудования в подвалах за исключением индивидуального жилья, если данные помещения освещаются естественным светом, а топливом является газ природного происхождения.
  • Подвесные газовые котлы должны размещаться на стенах с несгорающим покрытием или изолированными листовой сталью по 3-х мм асбестовому полотну.
  • Изоляционное покрытие должно выступать за габаритные параметры агрегата на 100 мм.
  • При напольном размещении отопительного оборудования зазор до стены принимают равным 100 мм.
  • Если на кухне размещают отопительное оборудование вместе с газовой плитой, ее объем берут на 6 кубометров больше, чем в нормах для газопотребляющих плит.
  • При размещении отопительного агрегата с дымоходом, высота потолков в помещении должна быть не менее 2-х метров при его общем объеме 7,5 м3. Если в частном доме устанавливают два котла, объем помещения не должен быть ниже 13,5 м3.
  • Котельная должна быть оборудована вентканалом типовых размеров, выходящим на улицу.
  • Внизу стеновой перегородки или дверного полотна должен располагаться проем (решетка) общей площадью от 0,02 м2.

Рис. 5 Системы отопления с различными видами трубопроводов

Выводы и полезное видео по теме

Информация об автономной котельной в доступной, даже для человека далекого от этой темы, форме:

Если вы находитесь на этапе выбора котельного оборудования, вам будет полезной информация, изложенная в этом видеоматериале:

Видео с подробной схемой котельной с твердотопливным котлом и котельной автоматике:

Последние разработки компаний, выпускающих котельное оборудование, направлены на снижение энергопотребления за счет низкотемпературных программ. Главную роль в этом отводят автоматике, позволяющей выбирать оптимальные режимы, регулировать температуру таким образом, чтобы уровень нагрева снижался без ущерба для общего комфорта

Эти нюансы обязательно нужно принимать во внимание при составлении схемы котельной для своего дома
