Газовые колонки

Принцип работы

Чтобы правильно понять принцип действия газовой колонки, надо первоначально понять как работает её система безопасности.

Если аппарат выключен, блок управления газовой колонки перестаёт получать питание, т.к. электрическая цепь в выключателе разорвана. Это происходит за счёт того, что толкающий механизм прижимает пластину выключателя и держит ее выключенной.

Электромагнитный клапан на газовой колонке тоже находится в закрытом состоянии и перекрывает поток газа из входного патрубка, т.к. к нему питание тоже не поступает. Однако не только он препятствует проходу газа: пружинный клапан, расположенный в модуле газа, также отключается, и отток газа в коллектор полностью закрывается.

Главный элемент водяного редуктора газовой колонки — это двукамерный модуль со сгибающейся мембраной, в народе именуемом “лягушкой”. Данные модули связываются друг с другом при помощи соответствующего канала. Если подача воды выключена, давление в камерах выравнивается.

Основные неисправности проточного агрегата

Среди основных неисправностей чаще всего встречается затухание пламени горелки. Выделяют 4 распространенные причины:

  • в дымоходе пропала тяга;
  • вышел из строя датчик;
  • повреждена мембрана водяного узла;
  • слабое поступление воды из-за засора фильтра, установленного на входящем патрубке.

С проблемой слабого нагрева воды пользователь сталкивается после 1–2 года пользования колонкой. Змеевик теплообменника внутри обрастает накипью. Чем жесткость воды больше, тем быстрее это происходит. Избавляются от накипи промыванием змеевика кислотными растворами.

В случае разгерметизации соединений происходит перегрев колонки сразу после прекращения разбора воды. Выявляют причину и место утечки по образовавшимся каплям. Соединения перетягивают с заменой прокладок.

Современные газовые колонки производят с множеством датчиков, обеспечивающих безопасное использование агрегата. Основным недостатком считается сложность монтажа. В стенах потребуется вырубить окно для дымохода. Подключать колонку имеют право работники газовой службы и только тогда, когда хозяин оформит все разрешительные документы.

Размеры газовых колонок и цены

Габаритные размеры газовых водонагревателей небольшие — они соизмеримы с небольшим навесным кухонным шкафчиком. Высота в среднем — 550-650 мм, ширина 300-400 мм, глубина 200-300 мм. Но при желании можно найти модели широкие и плоские, или наоборот, узкие и глубокие. Какая газовая колонка лучше по этому параметру сказать можно только привязываясь к месту установки, так что и тут однозначного ответа нет.

Цвета могут быть разные

Цены на газовые колонки варьируются в широких пределах. Простые модели с пьезорозжигом и оцинкованной горелкой стоят от 110$. Оборудование с электрическим розжигом и кучей сервисных функций — до 450$. Так что разгуляться есть где.

Название Страна-производитель Мощность Производительность Макс темп-ра воды Мин давление воды Камера сгорания Горелка Телообменник Розжиг Размеры (В*Ш*Г) Цена
Neva 4511 (Нева) Россия 21 кВт 11 л/ммин 90°C 0,3 бар закрытая электронный/батарейки 565*290*220 мм 175$
Electrolux GWH 265 ERN NanoPlus Швеция/Китай 20 кВт 10 л/мин открытая медный электронный/батарейки 665*390*245 мм 110$
Bosch W 10 KB Германия/Португалия 17,4 кВт 10 л/мин 0,15 бар открытая нержавеющая сталь медный электронный/батарейки 638*341*242 мм 145$
Bosch WR 10 — 2P (GWH 10-2 CO P) Германия/Португалия 17,4 кВт 10 л/мин 60°C 0,1 бар открытая нержавеющая сталь пьезо 638*341*242 мм 167$
WERT 10EG RED GLASS Россия/Китай 20 кВт 10 л/мин 0,2 бар открытая медный сплав электронный/батарейки 550*330*188 мм 92$
Ariston FAST EVO 11 B Италия/Китай 19 к/Вт 11 л/мин 65°C открытая медный электронный/батарейки 640*370*240 мм 164$
Vaillant MAG OE 11-0/0XZ C Германия 19,2 кВт 11 л/мин 55°C открытая пьезо 177$
Bosch WR 13 — 2P (GWH 13-2 CO P) Германия/Венгрия 22,6 кВт 13 л/мин 60°C 0,1 атм открытая нержавеющая сталь медный пьезо 720*385*242 мм 210$
Neva Lux 6014 Россия 28 кВт 14 л/мин 0,1 бар открытая электронный 650*350*240 мм 210$
Ariston FAST 14 CF E G20 Италия/Китай 24,3 кВт 13-14 л/мин 60°C 0,2 бар открытая медный пьезо 580*374*223 мм 115$

Как поменять мембрану в газовой колонке: выбрать и установить самостоятельно

Эффективная работа водонагревателя зависит от исправности всех узлов и механизмов. Мембрана в газовой колонке — одна из важных деталей, но со временем изнашивается. Как выполнить замену своими руками? Для этого у нас есть подробный план работы.

Функции мембраны, причины неисправности

Эластичная мембрана находится в основании водяного узла, реагирует на перепады давления в системе. Как только вы открываете смеситель, резиновый элемент под давлением выгибается и выталкивает шток. Шток в свою очередь приводит в действие газовый клапан. Так топливо поступает в горелку.

При интенсивной эксплуатации колонки «Вектор», «Нева», «Оазис» мембрана изнашивается. Резина растягивается, засоряется и повреждается. В результате топливо не поступает в горелку: колонка не воспламеняется либо зажигается, но сразу тухнет.

Признаки поломки

Как понять, что пора поменять резиновую диафрагму? Нужно обратить внимание на:

  • Силу давления газа и воды в системе. Откройте кран, посчитайте, сколько в минуту расходуется литров. В норме должно быть не меньше двух-трех литров. Подачу газа можно вычислить визуально, посмотрев на силу огня.
  • Расположение пламени. В приборах с фитильным розжигом огонь должен гореть с края горелки, быть высотой не менее 3-5 сантиметров. Не соответствует? Тогда проверьте жиклеры на засор. После чистки снова посмотрите на пламя. Если ситуация не изменилась, проблема в диафрагме.
  • Техника с пьезорозжигом должна щелкать при нажатии кнопки. Это значит, что диафрагма сработала. Если звуков не слышно, возможно, деталь повреждена или разорвана.
  • В некоторых моделях определить поломку поможет шток, который контролирует работу управляющего блока. Снимите защитный кожух и откройте воду. Если шток находится без движения, требуется заменить диафрагму.

После того как вы нашли поломку, нужно правильно подобрать деталь для замены.

Как выбрать новую деталь

Для каждой колонки («Термет», «Аристон», «Беретта ») мембрана подбирается индивидуально. Для заграничных моделей найти замену сложнее всего, поскольку приобрести товар можно только у официального поставщика. В таком случае у вас есть выбор: потратиться на новый элемент или купить новую колонку.

С отечественной техникой все проще. Замену можно найти в магазинах или заказать через интернет.

Если вы думаете, что принцип устройства всех мембран одинаков — это не так. Например, в водонагревателях «Аристон» устанавливаются специальные элементы — «восьмерки». Они изготавливаются из плотной резины, имеют особую форму. Стоимость их составляет от 300 до 500 рублей.

По принципу «восьмерки» работает мембрана в приборах «Электролюкс». Но ее цена гораздо ниже — от 200 рублей.

Есть и универсальные варианты, однако они годятся лишь для временной установки. Точно настроить технику без заводских деталей невозможно.

Самостоятельный ремонт

Для ремонта понадобится разборка всего водногазового узла. Вам будут нужны:

  • шлицевая и крестовая отвертка;
  • гаечные ключи на 19 и 24;
  • ремонтный набор;
  • новая деталь.

В первую очередь перекройте подачу воды и газа. После этого откройте кран в ванной комнате, слейте остатки воды.

  • Снимите регуляторы с корпуса, потянув их на себя.
  • При наличии дисплея отключите ведущую к нему проводку.
  • Теперь нужно снять кожух. В одних моделях он крепится болтами сверху и снизу, в других «сидит» на защелках. Потяните облицовку на себя и вверх.

Перед вами откроется водный узел. В более ранних моделях он расположен отдельно, вертикально. Сверху установлен газовый блок, слева организован подвод воды, справа — теплообменник.

Чтобы демонтировать такой элемент:

  • Открутите две гайки на водопроводных трубах. Используйте ключ на 24.
  • Выкрутите два винта крепления, потяните вниз и снимите.

В последних моделях водяной узел размещен горизонтально. Снизу есть специальный кран, через который сливаются остатки воды.

  • Открутите крепежные гайки ключом на 19.
  • Отключите подводящие датчики.
  • Выкрутите болты, которые крепят блок к основанию.
  • Снимите горелку.
  • Открутите крепежи водногазового узла с коллектором.

Можно приступать к разборке. В старых вариациях «Астра» и «Нева» нужно открутить восемь болтов для разделения узла. В современных моделях «Нева» 4513, 4511, 4510, «Оазис », «Вектор » его держат только четыре винта.

Осталось достать изношенную мембрану и установить новую.

Проводите сборку в обратном порядке. По окончании работ проведите проверку. Постепенно открывая подачу воды, осматривайте все соединения на момент протечек. После чего откройте кран на полную. Все в порядке? Надевайте кожух, подавайте топливо — пользуйтесь горячей водой в свое удовольствие.

На видео меняют диафрагму для некоторых моделей:

Выбор мембраны для замены

Диафрагмы изготавливаются из эластичного материала – чёрной резины, либо из силикона. Они бывают цельные или составные, например, изделие может быть резино-металлическим или идти в комплекте с пластмассовыми деталями. Чаще всего диафрагмы имеют простую круглую форму. Но есть модели газовых колонок, мембраны редукторов которых отличаются сложной, «причудливой» конфигурацией.

Мембрана «восьмёрка» для редукторов колонки Аристон Fast GIWH отличается формой, которую сложно повторить. Такую мембрану практичнее иметь про запас

Европейские компании производят водонагреватели с мембранами, форму которых трудно подделать. В худшем случае, если запчасти к «иномаркам» не поставляются, придётся купить новую колонку или что-то придумывать и мастерить из средств, имеющихся под рукой. Существуют универсальные диафрагмы, которые подходят к большому количеству моделей.

Если приходится ожидать, когда пришлют подходящую для колонки мембрану, а диафрагма колонки не имеет сложной конфигурации, для временной замены можно изготовить деталь самостоятельно. Подойдёт резина 1.5-2 мм толщиной, например, от толстых диэлектрических перчаток или старой камеры автомобиля.

Используя в качестве шаблона старое изделие, вырезают новую прокладку. Отверстия  для перепускного канала и винтов делают пробойником из металлической трубки с тонкой стенкой. Диаметры перепускного отверстия крышки и диафрагмы должны быть равными, чтобы не затруднялся переток воды между полостями лягушки.

Источники опасности

Их, собственно, всего два.

Дело в том, что самостоятельные работы, связанные с вскрытием газопровода, неизбежно приведут к утечке газа.

  1. При определенной концентрации природного газа или пропано-бутановой смеси в воздухе он станет непригодным для дыхания.
  2. Задолго до этого газо-воздушная смесь станет взрывоопасной. Малейшая искра при включении электроприбора, срабатывании любого реле (например, термостата конвектора) или щелчке выключателя освещения приведет именно к тем последствиям, от которых мы пытались предостеречь читателя в первом разделе статьи.

Правила, которые помогут избежать негативных последствий, довольно очевидны.

  • Все работы проводятся при открытых настежь окнах во всей квартире или доме. Да-да, независимо от времени года. Не бойтесь, что любимый кактус замерзнет: если все пройдет нормально, вынужденное проветривание будет длиться не более 10 минут.
  • Помещение должно быть полностью обесточено. С чем связана инструкция — думается, понятно из предыдущего разъяснения. Отнеситесь к ней серьезно: как уже упоминалось, цена ошибки может быть самой высокой.

Приступаем к работе

Инструменты

Что следует подготовить прежде, чем вскрывать газопровод?

  • Пара газовых ключей нами уже упоминалась. Именно пара — потому, что в большинстве квартир старого фонда подводка к плите выполнена жесткими трубами; чтобы отвернуть контргайку и муфту, нужно удерживать сгон в неподвижном положении, не позволяя ему проворачивать вентиль.
  • Для герметизации резьбы на газу может использоваться лента ФУМ или синтетическая нить с герметиком Тангит Унилок. Лен с краской тоже подходит, однако краска наносится на резьбу и подмотку сравнительно долго, а в нашем случае счет будет идти на секунды.
  • При ремонте крана может быть использована специальная графитовая смазка для газовых кранов или обычный солидол. Графитовая основа более практична: она сохраняет свои свойства дольше.
  • Кроме того, при ремонте вентиля понадобятся заглушка размером 1/2 дюйма с внутренней резьбой и плоская отвертка.

Ревизия

Итак, что делать если с газового крана пахнет газом и его замена не входит в ваши планы?

  1. Перекрываем вентиль, повернув его рукоятку перпендикулярно трубе.
  2. Фиксируем одним из газовых ключей сгон после вентиля и в дальнейшем удерживаем его в неподвижном положении.
  3. Вторым ключом сгоняем на длинную резьбу сгона контргайку и муфту.
  4. Частично отворачиваем вентиль ключом — до того момента, когда он начнет вращаться от руки.
  5. Полностью откручиваем вентиль и тут же наживляем на резьбу заглушку. Не бойтесь, что вам помешает избыточное давление: оно лишь на 3 — 5% выше атмосферного.
  6. Подматываем резьбу под заглушкой и от руки закручиваем ее до конца.
  7. Откручиваем вентиль от сгона.
  1. Выкручиваем пробку с пазом под отвертку на тыльной стороне вентиля и вынимаем скрытую под ней пружину; затем выталкиваем из корпуса коническую пробку.
  2. Очищаем корпус и пробку от остатков старой смазки и густым слоем наносим новую.
  3. Собираем вентиль в обратном порядке.
  4. Ставим его вместо заглушки, не забыв заменить подмотку резьбы.
  5. Вкручиваем сгон и, подмотав заново резьбы, сгоняем в рабочее положение муфту и контргайку.

Замена

Что делать если пропускает газовый кран на кухне и вы хотите заменить его на новый?

Если новый вентиль той же длины, что и старый, действия полностью аналогичны описанным выше — с той разницей, что манипуляции с заглушкой по понятным причинам делаются ненужными.

Как поменять газовый кран в квартире, если его длина не соответствует длине старого?

  • Сгон с муфтой и контргайкой выкидывается.
  • Короткая резьба после сгона снабжается коротким удлинителем с внутренней и наружной резьбой. Он позволит накидной гайке прижимать прокладку к ровному и широкому краю удлинителя, а не к зазубренному торцу трубы.

Особый случай

Как поменять кран на газовом баллоне, если его не удается стронуть обычным ключом? Нагрейте вентиль строительным феном — и его расширение сделает усилие, необходимое для откручивания, вполне посильным.

Что нужно учесть при выборе водонагревателя?

Бытовая газовая колонка – это не котел для отопления и выбирать ее по мощности рядовому пользователю затруднительно. Гораздо понятнее, когда речь идет о количестве нагреваемой воды. Эта величина указана в техническом паспорте изделия любого производителя и выражается в литрах за минуту при нагреве на 25 °С.

Для наглядности приведем таблицу с данными по водонагревателям российского бренда Нева, показывающими зависимость производительности от тепловой мощности агрегата:

При выборе аппарата для нагрева воды вам необходимо в первую очередь определиться с его производительностью. Дальше мы предлагаем следовать простым рекомендациям:

  1. Если ваш бюджет ограничен, а в районе проживания часто отключают электричество, то простая энергонезависимая модель атмосферного типа – как раз то что нужно. Система розжига – от пьезоэлемента или на батарейках, они служат довольно долго (2—3 месяца при интенсивной работе).
  2. В наших условиях, когда водопроводные сети изношены, лучше не ставить аппараты с розжигом от гидрогенератора. Последний может быстро выйти из строя из-за плохого качества воды и гидроударов в трубопроводах. Чтобы защитить генератор, придется водяной редуктор, а это дополнительные расходы.
  3. Старайтесь подбирать современные модификации аппаратов, где запальник не горит круглосуточно. Он медленно, но верно расходует газ, разрушает переднюю стенку теплообменника и коптит на лицевую панель.

Выбор подходящего производителя остается за вами, но все же есть бренды, чья продукция проверена временем и неплохо зарекомендовала себя в работе:

  • Junkers (Юнкерс), он же Bosch;
  • Beretta (Беретта);
  • Electrolux (Электролюкс);
  • Нева;
  • Вектор.

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.

На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны

1 Устройство и принцип работы водяной газовой колонки

style=»display:block»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Следует рассмотреть конструкцию газовой колонки для воды, а также детально разобрать устройство водяного блока газовой колонки.

Колонка для нагрева воды газовая представлена следующим устройством:

  • Внешний корпус. Выполнен из металла разного вида (сплав, сталь, чугун), либо из металлопластика. Основная его задача – защитить водяной блок газовой колонки и другие важные элементы, а также он служит для улучшения внешнего вида устройства. На корпусе располагаются тумблеры регулировки температуры и напора воды. На некоторых моделях присутствует информативный дисплей (газовая водяная колонка Нева);
  • Камера сгорания. Ее основное предназначение – обслужить водяной узел газовой колонки, с помощью превращения обступаемого газа в тепловую энергию. Данный механизм имеет две основные разновидности, в зависимости от конструкции: закрытая и открытая;
  • Водяная часть газовой колонки. Один из самых важных и необходимых элементов газовой колонки, который так же называют водяной регулятор газовой колонки либо водяной редуктор газовой колонки. Данный механизм имеет сразу несколько назначений: регулировка подачи воды в систему газовой колонки, циркуляция воды через теплообменник и дополнительные элементы с целью ее нагрева, обеспечение подачи горячей воды пользователям. Водяной блок состоит из следующих деталей: верхняя часть (крышка водяного блока газовой колонки Bosch), водяная мембрана газовой колонки на которой расположен водяной шток газовой колонки.В свою очередь шток водяного блока газовой колонки представляет собой устройство, на котором расположен диск диафрагмы. Так же водяные узлы большинства конструкций имеют фильтр. К примеру водяной узел газовой колонки Электролюкс имеет водяной фильтр для избегания засорения системы. Так же устройство водяного узла газовой колонки содержит регулятор потока воды и селектор температуры;
  • Теплообменник колонки. Данное устройство вмещает в себя тепловую энергию, задача которой – произвести нагрев холодной воды, которая циркулирует по специальным трубкам. На большинстве моделей, теплообменник напрямую соединен с водяным блоком. К примеру, крышка водяного блока газовой колонки Junkers находится вместе с теплообменником, а водяной узел газовой колонки Аристон расположен несколько дальше чем теплообменник.
  • Система розжига и горелка. Система розжига может быть представлена пьезорозжигом, либо электрическим розжигом;
  • Системы аварийного выключения и блокировки системы (их наличие зависит от производителя и конкретной модели газовой колонки);
  • Патрубки: подачи холодной воды, газа, сбросной клапан и выходной клапан горячей воды.

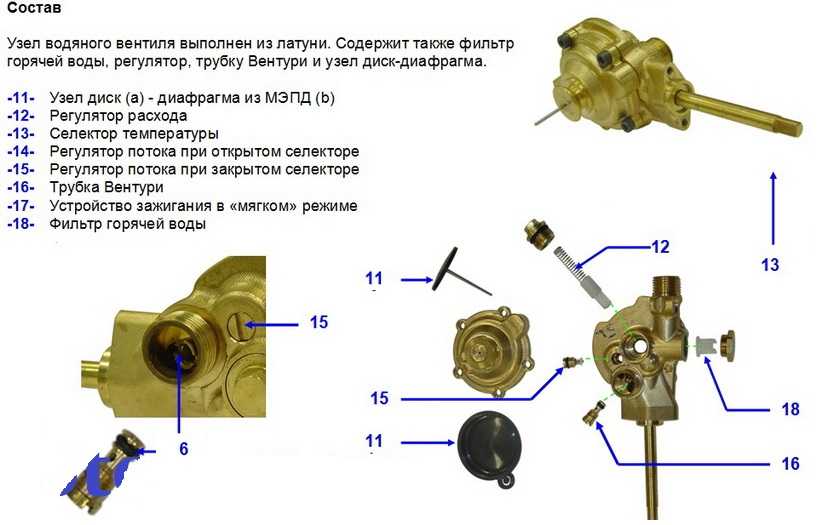

Устройство водяного узла газовой колонки

Принцип работы водяной газовой колонки заключается в следующем: мембрана водяного блока газовой колонки реагирует на поворот крана горячей воды, после чего вода и газ поступают в систему.

Активируется система розжига, после чего газ находящейся в камере сгорания превращается в тепловую энергию и поступает в теплообменник. Параллельно водяной узел газовой колонки Астра перекачивает воду по трубам теплообменника, в следствие чего и происходит нагрев воды. Отработанные газовые продукты выводятся, в зависимости от конструкции камеры сгорания колонки через дымоход, либо при помощи вентилятора через гофрированную трубу наружу.

Тип камеры сгорания

Независимо от способа зажигания газа, во всех колонках камеры сгорания могут быть двух типов: открытого или закрытого.

Если конструкция камеры сгорания открытого типа, то в нее воздух попадает напрямую из помещения, а все продукты горения удаляются с помощью обыкновенной вытяжки. Такие устройства обладают несколькими преимуществами:

  • простая конструкция;
  • при работе практически не издает шума;
  • чаще всего электричество им не нужно.

Однако у таких камер есть один существенный недостаток. В том случае, когда вытяжка не работает должным образом, может произойти загрязнение воздуха в комнате.

Закрытые камеры сгорания характерны для газовых колонок с турбиной. Конструкция таких камер, за исключением труб для подачи и вывода воздуха, полностью герметична. Подается воздух с помощью встроенных вентиляторов, а удаляется через дымоход.

Закрытая камера сгорания в колонке полностью герметична
