Печь на отработке своими руками (длинный пост) (11 фото + 8 видео)

Переделка твердотопливной буржуйки под отработку

Когда в хозяйстве уже есть буржуйка, но не устраивает то, что работает она на твердом топливе, можно выполнить ее модернизацию и она станет универсальной. Для этого изготавливают приставку, напоминающую по своей конструкции печку на обработке в ее нижней части.

Здесь тоже есть перфорированная труба, но не прямая, а согнутая под прямым углом. Ее подсоединяют к боковой стенке печи, которая и выполняет роль камеры окончательного сгорания. Если дверцу буржуйки заварить и сделать в ней отверстие для вхождения трубы, то печь будет работать только на отработке.


Модернизация этой печи заключается не только в дополнении ее специальной приставкой, но и в оригинальном решении обезопасить расположенные поблизости предметы от возгорания, используя принцип конвекции. Для этого к боковой стенке печи были приварены трубы. Поступающий в них снизу холодный воздух охлаждает конструкцию

Чтобы можно было использовать для отопления не только техническое масло, но и дрова, делают две сменные дверцы. Стандартную навешивают, когда планируется закладка дров, а модернизированную с соответствующим отверстием — когда печь будет функционировать на отработанном масле.

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Из металлической трубы с водяным контуром

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

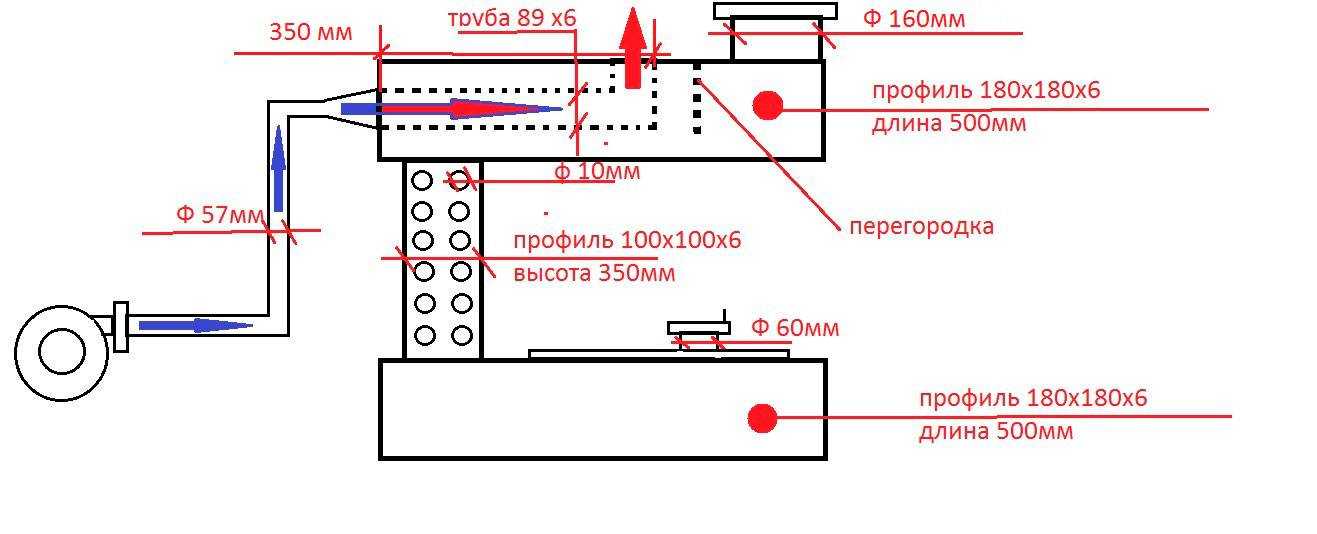

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

Бывают масляные печи с двумя камерами сгорания. Нижняя камера предназначена для нагрева топлива с последующим его испарением. Горючие пары направляются вверх, насыщаясь кислородом при прохождении через трубу с отверстиями. Попадая в верхнюю часть трубы, смесь воспламеняется, а ее догорание происходит во второй камере. При этом высвобождается большее количество тепла при меньшем количестве дыма.

Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Печь + горелка

В заключение напомним еще об одном способе достаточно эффективного капельного сжигания отработки. Это – водно-масляная горелка. Когда-то такими широко пользовались строители и дорожники для разогрева битумных котлов, но ныне он практически вышел из употребления потому что водно-масляная горелка сама по себе плоха: прожорлива, много коптит. Однако, если ее пристроить к топочной дверце любой печи (воздух поступает через поддувало), то в горячем топочном пространстве пары масла отлично догорят и водно-масляная капельная печь покажет весьма неплохой КПД.

Устройство водо-масляной горелки несложно: в раскаленную чашу, над которой идет поток воздуха, капают одновременно топливо и вода. Капли воды взрываются, как на раскаленной сковородке, и разбрызгивают масло в туман. Пары топлива потоком воздуха (печная тяга или наддув) через раструб идут в топку печи, где и сгорают. Сложность в данном случае в необходимости настройки 2-х капелей, топливной и водяной, но конструктивно водно-масляная горелка проще любой из описанных выше печей, кроме фитильной. Зато ее КПД в комплексе с печкой-буржуйкой не хуже, чем у печей с пламенной чашей. Как своими руками сделать водно-масляную горелку для печи, см. напоследок видео:

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Достоинства и недостатки

Особенностью такой печи является сильный нагрев камеры сгорания (центральной части), которая раскаляется докрасна. Поэтому при работе устройства нельзя оставлять его без внимания, уходить на длительное время или засыпать. Некоторую трудность (при отсутствии опыта) создает розжиг, так как требуется запустить режим испарения отработки.

Плюсами таких печей являются:

  • Безопасность: поскольку горит не топливо, а его пары, процесс легко регулируется и настраивается на оптимальный режим;
  • простота конструкции;
  • экономичность, отсутствие зависимости от сетевых ресурсов;
  • высокая эффективность.

При этом есть и недостатки.

  1. Специфика используемого топлива такова, что приходится часто очищать дымоход от продуктов горения, копоти и прочих веществ.
  2. Требуется высокий дымоход – не менее 4 метров.
  3. Конфигурация дымохода не допускает никаких изгибов – только прямая и строго вертикальная труба.
  4. Отработка для таких печей должна быть очищена, как минимум – отфильтрована. Особенно важным моментом является отсутствие воды.

Учитывая специфику использования печи, для размещения ее в бане понадобится некоторая доработка.

Ваши действия
На что обратить внимание
Прежде всего, вокруг печи надо создать кирпичный короб.
Он защитит окружающее пространство от возникновения пожара.
Далее: необходимо вокруг печи соорудить основание.
Его делают из кирпича, уложенного на ребро и засыпанного слоем песка толщиной не менее 5 см.
Доступ к печи должен быть оборудован из отдельного помещения, не сообщающегося с помывочным отделением или парилкой.
Внутрь бани выходит только каменка и котел для горячей воды.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Как работает котел на отработке

Отопление частного дома котлом на отработанном масле, организовывается благодаря нескольким важным элементам системы топливоподачи, фильтрации и теплообмена. В конструкции присутствуют следующие узлы:

  • Маслонасос – соединен с камерой предварительного разогрева и фильтром, улавливающим твердые частицы. Функция насоса, оптимизация подачи количества отработки на горелочное устройство.
  • Камера предварительного нагрева – чтобы снизить процент недожига, отработанное масло предварительно подогревают до температуры, оптимальной для возгорания.
  • Турбины – топливо распыляется в камере сгорания в виде мелкодисперсионной пыли, одновременно, поддерживается стабильный факел пламени. Для работы, требуется одновременная работа двух турбин, вентилятора на горение и компрессора.
  • Контроллер – сердце домашних котлов на отработке масла. Обеспечивает синхронную работу всех важных узлов отопительного оборудования. Современные станции, подключаются к блоку удаленного управления и оповещения, имеют многоуровневую систему защиты, предотвращающую возникновение аварийных ситуаций.
  • Теплообменник – зависит от типа котла:
    1. Конвекционные модели – воздухонагреватели, вообще не имеют в своем устройстве теплообменника.
    2. Бытовые котлы для дома, снабжены одним или двумя контурами, подключаемыми к системе отопления и ГВС.

Для эксплуатации в бытовых условиях, нецелесообразно и опасно устанавливать самодельные отопители. Допускается подключение котлов, исключительно заводской сборки, зарегистрированных Ростехнадзором.

Жидкотопливный отопительный котел для частного дома или дачи, на отработанном масле, экономически выгоден по нескольким причинам:

  1. Доступность топлива.
  2. Небольшая стоимость отработки.

Средний расчет необходимого количества масла, высчитывают следующим способом:

  1. Узнают максимальную производительность котла, информация есть в технической документации.
  2. Делят ее на 10.
  3. Полученный результат умножают на 1000 50%.

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

  • в производственных помещениях;
  • в помещениях для содержания животных;
  • в автомастерских, на СТО;
  • в теплицах;
  • в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

Делаем своими руками

Чтобы самостоятельно собрать отопительный котел, который будет использовать в качестве горючего отработанное машинное масло, придется использовать следующие элементы конструкции:

  1. Котел;
  2. Насос;
  3. Расширительный бак;
  4. Горелка;
  5. Компрессор;
  6. Специальный циркуляционный насос;
  7. Магистраль для входа и выхода теплоносителя из котла;
  8. Различное оборудование, предназначенное для проведения сварочных работ.

При сборке конструкции учитывают, что в обязательном порядке придется сделать дымоход, через который все продукты горения будут уходить за пределы строения. Потолок придется предварительно предохранить от сильного нагрева, поэтому дымоход помещается в специальный кожух.

Обязательно принимают во внимание, что конструкция должна быть собрана таким образом, чтобы в ней образовывалась довольно сильная тяга. Нужно будет сделать и заслонку, которая позволит перекрыть тягу в один момент. Если же покупать специальную заслонку для подобного котла нет возможности или желания, то продумывают систему защиты попадания воздуха снаружи, потому что оно в данном случае будет бесконтрольным

Если же покупать специальную заслонку для подобного котла нет возможности или желания, то продумывают систему защиты попадания воздуха снаружи, потому что оно в данном случае будет бесконтрольным.

Кроме того, использование заслонки не дает помещению слишком сильно охладиться, если оборудование будет определенное время находиться в простое, поэтому такой элемент все-таки желательно установить.

Самодельная конструкция оснащена горелкой открытой конструкции, в результате чего происходит сгорание кислорода в помещении. Его недостаток может вызвать отравление угарным газом, поэтому необходимо продумать, каким способом будет происходить проветривание помещения.

Поблизости от котла категорически запрещается устанавливать легковоспламеняющиеся материалы любого рода. Трогать работающий котел запрещается, так как он довольно сильно раскаляется.

Проще всего собранный своими руками отопительный котел установить на камне, либо на жаропрочной плитке. Обшивать его панелями, выполненными из пластикам или древесины, запрещается, так как это может стать причиной пожара. Можно его выкрасить жаростойкими материалами. Если соблюсти все особенности технологии, то на выходе получится надежное устройство, которое будет стабильно работать, не создавая угрозы жизни, здоровья и имуществу людей.

Схема котла на отработанном масле

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

  1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
  2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
  3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

  1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
  2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
  3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
  4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Как улучшить конструкцию?

Эффективность работы такого устройства можно заметно повысить, если добавить некоторые элементы. Чтобы сделать топливную камеру максимально герметичной, нужно приварить к ее нижней части “поясок” из круглого прутка.

Прут, приваренный к стенке, позволит закрывать емкость очень герметично, чтобы тепло и пары масла уходили не наружу, а полностью перемещались по трубе вверх

Его ставят там, где заканчивается вертикальный край крышки. В результате даже небольшой зазор между емкостью и крышкой будет закрыт.

Проблема, о которой нужно подумать заранее – долив топлива. Если такую печь уже разожгли, то доливать отработанное масло прямо в камеру через отверстие нельзя. Нужно дождаться, пока выгорит уже имеющаяся порция масла.

Это не всегда удобно, поэтому имеет смысл создать дополнительный топливный бак. Это небольшая емкость произвольной формы, которая крепится рядом с нижней камерой печки. Снизу можно приварить два уголка ко дну топливной камеры и дополнительного бака.

Дополнительный топливный бак нужно присоединить к основной камере с помощью узкой трубки и закрепить на двух параллельных уголках

Кроме того, понадобится небольшая трубка. На нижней панели обоих емкостей делают отверстия для этой трубы, а потом ее приваривают.

Так топливная камера и дополнительный бак превращаются в сообщающиеся сосуды. Сверху к баку нужно приделать съемную крышку. Это позволит определять уровень топлива в основной емкости и безопасно доливать масло, когда это необходимо.

Перфорированная труба крепится на нижней емкости не по центру, а это делает конструкцию немного неустойчивой. Чтобы укрепить ее, можно просто приварить к верхней и нижней камере параллельный металлический прут.

Такие печи обычно используют для отопления гаража и других подобных помещений, поэтому особенно эстетичного вида от них не ожидают. Но все же имеет смысл зачистить поверхность и покрыть ее термостойкой краской по металлу. Это сократит влияние коррозионных процессов и продлит срок эксплуатации устройства.

Полезное дополнение – защитный экран, который устанавливают между основным и дополнительным баком. Он позволит избежать перегрева топлива во время работы печки, особенно если предполагается использовать ее длительное время.

Усиливающий металлический прут, который соединяет верхнюю и нижнюю камеру параллельно перфорированной трубе, позволит сделать конструкцию прибора более устойчивой

Еще один хороший совет относится не к печке, а к состоянию помещения, в котором предполагается ее использовать. Следует позаботиться об утеплении.

Хотя отработанное масло – это почти бесплатное топливо, все же, чем меньше его уходит на обогрев объекта, тем проще пользоваться печкой. Конечно, утепленное лучше проводить с внешней стороны гаража, для этих целей хорошо подойдет экструдированный пенополистор.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы . Рассмотрим, как осуществляется такое строительство.

Труба – отличный «полуфабрикат» для сооружения печи

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой» .

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Для изготовления печей пригодных только качественные трубы, без признаков коррозии.

Если труба длительное время пролежала на улице, то ее следует предварительно осмотреть и в проблемных местах выполнить усиление, путем приваривания заплат.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм .

Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.

Изготовление печи

Пример использования печи из трубы в бане

  • Первым делом, следует заняться поддувалом . Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
  • Далее формируется ниша для топки и выполняется дверца для нее . Дверца подвешивается на петлях или крючках.
  • Над топкой приваривается отрезок трубы, который будет использоваться, как каменка . Высота отрезка 30-35 см.

Для заполнения каменки следует использовать округлые булыжники, в крайнем случае, можно насыпать электрических изоляторов из керамики.

В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.

Изготовление водонагревательного бака

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

  • Для его изготовления используется отрезок трубы высотой 0,6 м.
  • К торцовой части отрезка трубы приваривается стальной круг – дно.

Совет! Толщина металла для изготовления дна бака для воды – не менее 8 мм

В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
Дымовая труба фиксируется ко дну бака сваркой

Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается горловина с крышкой.

Почему отработка?

Капельная подача топлива широко используется в теплотехнике, если требуется тепловая мощность прим. до 15 кВт. Принцип действия капельной печи прост: жидкое топливо капает в нагретый испаритель, в который подается первичный воздух. Каждая капля испаряется и частично сгорает тут же, поддерживая температуру испарителя. Остальные пары топлива поступают в камеру сгорания с притоком вторичного воздуха, где и сгорают полностью. Таким образом, в капельных печах осуществляется 2-х ступенчатое сжигание топлива. В отличие от печей с безнапорными горелками, где топливо греет до испарения только само себя, в капельных часть тепла от сгорания каждой капли расходуется на подогрев довольно массивного испарителя, что и определяет их меньшую экономичность. Но и способы минимизировать этот недостаток существуют, см. далее.

Предельная мощность капельной печи во многом определяется свойствами топлива: если, чтобы получить заданное количество тепла, топливо нужно пускать струйкой, печь становится пожаро- и взрывоопасной. Отработка в этом отношении хороша тем, что ее вязкость и поверхностное натяжение велики, т.е. капли отработки возможно получить частые и крупные. Существенно хуже по данным параметрам дизтопливо, хотя печку на отработке и дизеле сделать все же можно, см. далее. На легком жидком топливе капельные печи не делают – опасно. Мазут и нефтешлам слишком ценны как топливо, а источники тяжелых топлив промышленных масштабов стабильны, чтобы сжигать их как попало.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
