Как правильно установить на стене розетки для телевизора своими руками? советы электриков

Установка наружной розетки

Установка наружной розетки

Устройство подобного типа устанавливается преимущественно в помещениях с наружной проводкой или таких, что выполнены из горючих материалов (к примеру, из дерева). Разумеется, подобные устройства заметно ухудшают эстетичность помещения, но безопасность все-таки дороже эстетики.

Установка наружной розетки

Важным преимуществом открытых розеток является то, что все элементы будут на виду, а проблемный участок в случае необходимости достаточно легко обнаружить. К примеру, если контакт плохой, то корпус оплавится или поменяет цвет.

Розетка наружная

Теперь – непосредственно к процессу монтажа.

Шаг 1. Отключается подача электричества.

Шаг 2. Разбирается корпус – откручиваются крепежные элементы и снимается верхняя панель.

Шаг 3. Основание розетки прикручивается к стене шурупами.

Шаг 4. Ослабляются контакты для проводов таким образом, чтобы последние могли войти на глубину 0,5-1 см.

Шаг 5. Провода зачищаются и загибаются в виде пружины – это исключит резкие перегибы при монтаже. Затем концы проводов помещаются в контакты, после чего закручиваются крепежные болты.

Как подключить провода к розетке открытой проводки

Шаг 6. Прикручивается панель и собирается вся розетка.

Конструкция розеток

Прежде, чем приступать к монтажу розетки, необходимо знать, из каких элементов она состоит. Стандартные розетки состоят из 3 частей:

• лицевой панели;
• проводки;
• основы.

Лицевая панель защищает и скрывает внутреннюю часть розетки. Стандартные панели – это белые пластиковые корпусы, которые изготовлены из пожароустойчивого пластика. Токопроводящие представляют собой контакты, через которые проводится ток. Они бывают разной мощности и напряжения. Основание или колодка – это конструкция на которой удерживаются контакты и лицевая панель. Современные розетки имеют дополнительное заземление для обеспечения безопасности эксплуатации.

Какие розетки выбирать для телевизора

Розетки для ТВ делятся по назначению: силовые, для интернета, мультимедиа и др.

Кроме этого, они отличаются по конструкции:

• проходные — с 1 входом и 2 выходами (для подключения следующего устройства);
• оконечные;
• одиночные (простые).

Розетки подбирают также по способу монтажа — для скрытой установки или наружные. В последнем варианте провода обычно прокладываются в кабельных каналах.

В продаже присутствуют розетки комбинированного типа:

• tv-rj45 — телевидение и интернет;
• TV-RD — ТВ и радио;
• tv-sat — эфирное и спутниковое телевидение;
• tv-rd-sat — ТВ, радио и спутник.

С такими розеточными узлами часто устанавливают блок-смеситель. Он объединяет сигналы от разных кабелей.

Эфирное и спутниковое ТВ подключаются по отдельным кабелям. Соединять розетки между собой можно шлейфом — по проходной схеме, по схеме “звезда”, или пользоваться одиночными узлами. Розетки можно подобрать по цвету, материалу и дизайну вместе с силовыми разъемами.

Виды розеток и подрозетников и правила их монтажа

Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.

Розетки

Каждое устройство состоит из:

• контактов;
• основания (колодки);
• защитного корпуса.

Контакт — ключевой элемент, посредством которого передается ток от кабеля к контактам присоединяемого прибора.

В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два — фаза и ноль.

Розеточная колодка — основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.

Корпус — внешняя крышка с отверстиями для вилки.

Два типа устройств:

1. Наружная;
2. Внутренняя (в стене).

Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.

Виды проводки

Подрозетники и их монтаж

Эти предметы разделяются на два типа:

1. Первый — под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
2. Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.

Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM — специализированные подрезетники.

Наружная розетка

Применяется при открытом способе прокладки электропроводов. Особенно, когда в помещении используется отделка из дерева, безопаснее именно наружное устройство. Открытость проводов даёт возможность быстро найти возможные неполадки, и не допустить пожара. Сама розетка просто прикручивается к стене.

Если монтаж на дерево, то:

• обязательно использовать между устройством и материалом специальную прокладку из паронита;
• затем фиксация проводки к клеммам и наложение декоративной крышки на основание устройства.

Сборка готова.

Внутренняя розетка

Процесс монтажа немного другой. Для фиксации понадобиться специальная коробка, для установки в неё устройства. Она вставляется в отверстие в стене и крепится при помощи шурупов.

Когда стена из гипсокартона, то:

выбирают особые коробки с ушками.

Коробки могут быть металлические (старый вариант) и пластмассовые (современные стандарты). Их диаметр может отличаться. При выборе учитывайте этот момент, так как современные розетки чаще всего в продаже под пластмассу.

Монтаж:

1. Откручивают крышку от розетки и устанавливают в коробку.
2. Крепят устройство винтами распорных лапок.
3. Соединяют провода.
4. Закрывается конструкция декоративной накладкой.

Затем включают электричество, и проверяют устройство.

Замена встроенной розетки

При надобности замены элемента, сначала демонтируется старая розетка.

Демонтаж

1. Помним, все электрические виды работ нужно начинать с отключения электричества. Необходимо выкрутить пробки на щите, либо вырубить автомат. Затем, в целях дополнительной безопасности, надеваются специальные резиновые перчатки.
2. Берётся отвёртка-индикатор для проверки отсутствия электричества в местах, где планируется работа. Если данным прибором не удалось обзавестись, есть возможность заменить его на любые электрические приборы. Больше всех подойдёт ночной светильник и чайник.
3. Следует вместе с гнездом открутить верхнюю панель предыдущей розетки. После ослабления крепёжных лапок вытаскивается рабочая часть, и отрезаются провода.
4. Если есть подрозетник, обязательно его прочистить. А при его отсутствии ставится новый и замазывается алебастром. После для удобства вытягиваются все провода. Так проще.

Монтаж

После выполнения всех демонтажных моментов, начинается установка новой розетки.

Первое действие. Провода, которые вынимались ранее, уменьшаются до необходимой длины. Она составляет от 15 до 20 см. Затем на полтора см очищаются от изоляции.

Второе действие. Провода следует соединить с устройством.

Третье. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами (зависит от модели).

Четвёртое действие. Ставится внешняя рама и прикручивается панель.

Пятое. После всех выполненных действий включается подача электричества, чтобы проверить роботу устройства.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости. Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления. Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

Установка конвектора этапы монтажа фото

На сегодняшний день электроконвектор является одним из наиболее популярных видов обогревателей. Обусловлено это рядом причин. С его помощью вы сможете обогревать не только отдельные комнаты своего дома, но и полностью квартиру. Установка конвектора – это нежный процесс. Именно поэтому вам следует самостоятельно научиться выполнять этот процесс.

В этой статье мы детально описали каждый этап его установки. Благодаря этому вы узнаете, как установить конвектор самостоятельно. Мы постарались облегчить этот процесс с помощью видеоинструкций.

Установка конвектора

Установка конвектора на стену состоит из следующих этапов:

• Сначала устройство следует распаковать и перевернуть его на тыльную сторону.
• Теперь нужно провести демонтаж креплений.
• Кронштейн, который вы сняли с устройство, следует прислонить к стене и маркером отменить места будущих креплений.
• Если в вашем доме деревянная стена, тогда установка настенного конвектора проходит с помощью саморезов. Если в доме бетонная стена, то может потребоваться бурение отверстий с помощью перфоратора. Затем в эти отверстия необходимо вбить дюбеля и выполнить монтаж рамки. Вот фото, на котором вы можете ознакомиться, как выполнить монтаж рамки конвектора. Если вам интересно, тогда можете прочесть, как выполнить подключение электродного котла.

• Теперь конвектор следует одеть на установленный кронштейн.
• Подключите его вилку питания в розетку.
• Установите подходящую температуру. Сделать это можно с помощью терморегулятора.

Как видите, технология установки электрического конвектора является достаточно простой. Выполнить этот процесс может даже новичок. Ниже мы предоставим вашему вниманию полезные советы, которые позволяют облегчить процесс монтажа.

Полезные советы по установке конвектора

Иногда у многих потребителей может возникнуть необходимость установить электрический конвектор на балконе. Обычно на балконе отделка представлена в виде ПВХ панелей. Конвектор имеет небольшой вес, но пластиковые панели его не выдержат. В этом случае вам следует постараться выбрать конвектор, который имеет небольшой вес. На фото ниже вы сможете увидеть варианты этих устройств.

Установка конвектора отопления содержит в себе еще один нюанс, с которым следует ознакомиться перед выполнением монтажа. Обычно в комплект с устройством входит инструкция, в которой производитель указывает оптимальное расстояние от пола. Отопление в деревянном доме тоже можно выполнить с помощью конвектора. Если вы не нашли или потеряли эту инструкцию, тогда вам необходимо руководствоваться следующими советами:

1. Высота от пола должна составлять 20 см.
2. Оставить зазор от стены 20 см.
3. Расстояние до ближайших предметов, которые его окружают должно составлять не менее 20 см.
4. Сверху и спереди зазор должен составлять полметра.
5. Розетка должна находиться на расстоянии не ближе чем 30 см.

Отдельное внимание стоит уделить подключению конвектора к сети. Обычно мощность этого устройства не превышает 3 кВт. Если в вашем доме установлена современная проводка, тогда она сможет выдержать это напряжение

Если вы желаете обойтись без шнуров, тогда подключить электроконвектор можно напрямую. Для этого вам потребуется проложить отдельный кабель от щитка к вашему устройству. Вот видео, которое поможет узнать, как правильно выполнить все процессы по установке

Если в вашем доме установлена современная проводка, тогда она сможет выдержать это напряжение. Если вы желаете обойтись без шнуров, тогда подключить электроконвектор можно напрямую. Для этого вам потребуется проложить отдельный кабель от щитка к вашему устройству. Вот видео, которое поможет узнать, как правильно выполнить все процессы по установке.

Это вся инструкция, которая поможет выполнить качественный монтаж устройства. Как видите, установка конвектора не представляет ничего сложного.

Нужен ли антенный усилитель?

Вопрос о приобретении антенного усилителя встает, когда потеря сигнала становится системной.

Из-за недостаточной передачи ресивер или цифровой тюнер не справляется с обработкой организации. На экране телевизора можно увидеть надпись «нет сигнала» или «слабый сигнал».

Если коммуникация производится без электронного посредника, то потери сигнала могут выражаться отсутствием звука, «зависшим» изображением, нечеткой или «в пикселях» картинкой

При условии слишком слабого сигнала и устанавливают антенный усилитель, главное назначение которого – сделать сигнал более мощным. Его интегрируют в ТВ-систему на участке трассы между телеприемником и антенной.

Чаще всего применяют внешние устройства, которые врезаются в антенный кабель с помощью двух разъемов. Более «серьезные» усилители выглядят как приставка, а некоторые имеют дополнительный блок питания

У антенн активного типа уже есть встроенные усилители, установка второго не поможет. Также он не справится со своей функцией, если антенна сломана или по своим параметрам просто не в состоянии принять сигнал на далеком расстоянии.

В области устойчивого приема усилитель может даже навредить, так как слишком мощный сигнал – это тоже одна из причин отказа работы цифрового тюнера.

Проходная схема

Монтаж антенных розеток по данной схеме последовательно соединяет их в группу. Количество розеток зависит от их моделей и марок. Например, для моделей «Шнайдер» из категории «Уника» максимальное число проходных розеток – 3. Причина – в каждой такой розетке сигнал затухает определенным образом.

Заключительная розетка в этом плане является оконечной. На представленном изображении отражается комбинированный план. Здесь розетки подключаются по одиночному и проходному методу. Там, где выходит сплиттер, в левой стороне устроена стандартная одинарная антенная розетка (ТВ1- на схеме). С правой стороны – проходные розетки, три штуки (ТВ2-ТВ4). Также в конце схемы есть и еще одна розетка – оконечная (ТВ5).

Если сигнал от провайдера очень мощный, можно устроить схему из 10 розеток (максимум).

Данный метод подключения позволяет серьезно сэкономить на покупке антенного кабеля. Есть здесь и свои слабые стороны:

1. В начальной проходной розетке может обрываться контакт, или он может иметь плохое качество. В результате последующие розетки остаются без сигнала.
2. Высокие ценники.

Оптимальное расположение

В каждой комнате жильцы часто или постоянно пользуются различными электроприборами. Чтобы все предметы интерьера были на своих местах и розетки не оказались спрятанными за шкаф или диван, следует нарисовать план каждого помещения с указанными размерами и определить, куда встанет мебель, техника, освещение. Нужно учесть также строительные нормы и правила, чтобы обеспечить пожарную безопасность и чёткую работу электропроводки.

Прихожая и коридор

Освещение в прихожей лучше подключать с помощью отдельных выключателей. Чаще всего в этом помещении пользуются сушилками для обуви или пылесосом. Поэтому будет достаточно двух розеток, расположенных в углу на высоте 30 см от пола и 10 см от двери или мебели. При необходимости установки дополнительных электроустройств в прихожей схема усложняется.

Ванная

В ванной комнате могут быть постоянно включены в розетки стиральная машина, душевая кабина и водонагреватель. Часто нужно воспользоваться феном или бритвой. Для крупной техники потребуются отдельные источники энергии, которые по правилам должны располагаться не ближе, чем за 60 см от источника воды и от пола. Покупать следует специальные влагозащитные розетки с крышкой и маркировкой IP44 — у них есть особый пластиковый фланец с внутренней стороны для стока воды при попадании.

Вентилятор принудительной вытяжки обычно подключают к выключателю освещения — если человек вошёл в ванную комнату, начинает работать вытяжка.

Кухня

Кухня лидирует по количеству постоянно работающих электроприборов. Основной перечень постоянно включённой в сеть техники:

• холодильник;
• посудомоечная машина;
• электроплита;
• микроволновка;
• телевизор;
• вытяжка;
• электрочайник;
• стиральная машина.

Поэтому необходимо не меньше восьми розеток для постоянной работы и не менее пяти для мелкой бытовой техники, такой как миксер, кофемолка или мясорубка.

Основную трудность представляет правильное расположение розеток для встроенной техники — их нельзя размещать за электроприборами, поэтому лучше вынести источники энергии за соседние шкафы кухонного гарнитура. Для варочной панели и духового шкафа необходимо установить отдельные источники питания — сдвоенная розетка не выдержит нагрузки.

Гостиная

Эта комната служит для отдыха и развлечения домочадцев, в ней расположены телевизор, аудиоцентр, Wi-Fi роутер, сплит-система, точки локального освещения. Эти приборы подключены постоянно, розетки для них по правилам безопасности монтируют на высоте 30 см от пола и не менее 10 см от дверных и оконных проёмов.

Для сплит-системы розетку следует разместить наверху, около места установки внутреннего блока — это позволит избежать некрасивых проводов на стенах.

Спальня

На прикроватных тумбочках обычно лежат телефоны или планшеты, которые требуют дополнительной подзарядки. Поэтому оптимальным решением будет разместить пару розеток у кровати, на расстоянии 15–20 см от столешницы.

Удобно смотреть любимые фильмы и передачи, валяясь в кровати, поэтому телевизор обычно вешают на противоположную изголовью кровати стену. Спрятать розетку можно за панелью экрана.

Детская

Маленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.

Кабинет или рабочий стол

На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

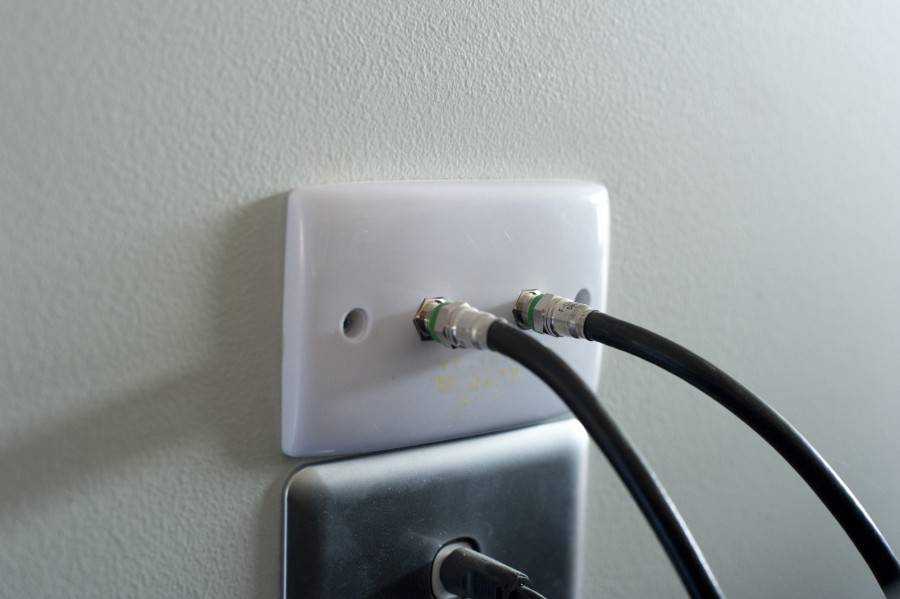

Подключение телевизора

Рассмотрим, как можно более подробно процесс подключения телевизора к тв розетке, следуйте инструкции, чтобы подключение было произведено верно:

• На выходе из монтажного отверстия необходимо сохранить выступающими около 20 см антенного провода;
• Удалить изоляционный слой кабеля и оставить лишь экранирующую часть и ключевую жилу;
• Для получения доступа к прижимному винту, понадобиться снять внешнюю часть корпуса;
• Обеспечиваем свободное прохождение кабеля через разъем в розетке, ослабляем фиксаторы;
• Вставляем провод и фиксируем, фиксировать следует умеренно, чтобы сохранить от повреждений и в то же время не разбалтывать сам разъем;
• Розетка монтируется и закрепляется, закрываем наружной частью корпуса до щелчка.
• Далее производим проверку на работоспособность установленного прибора.

Особенности параллельной и проходной схемы

Если вы не ограничились установкой розетки для одного телевизора и хотите воспользоваться «звездочной» схемой, обратите внимание на следующие нюансы:

• В первую очередь монтируем сплиттер, а уже затем – розетки.
• К каждому выходу сплиттера присоединяем один кабель, который должен заканчиваться монтажом одной розетки (простой или оконечной).
• Устанавливая простые модули, учтите, что они не оснащены фильтрами.

Следите за частотой. По ГОСТу (Р 52023), возможная частота должна укладываться в рамки от 40 до 1000 МГц, а некоторые устройства «сужают» указанные границы. Например, рабочий диапазон DOCSIS v.2.0 – от 47 до 862 МГц, соответственно, розетки поддерживают эти ограничения.

Если вы являетесь владельцем большого двухэтажного коттеджа, то разводку кабелей различного назначения необходимо продумать до начала отделочных работ. На схеме – пример подключения различных технических устройств с указанием типа кабелей, цифрами обозначены телеприемники

Если вас не интересует цифровое телевидение и вы выбрали последовательную схему подключения, не забудьте про количественное ограничение.

Чем больше розеток – тем слабее сигнал. Из допускаемых российским ГОСТом уровнем в 57-83 дБ уже при установленных 3-4 штуках вы исчерпываете отпущенный лимит (на каждую розетку – около 15 дБ).

Со спецификой установки и подключения компьютерной розетки ознакомит следующая статья, с содержанием которой мы советуем ознакомиться.

Как выбрать телевизионную розетку

Антенные розетки предназначены для радио-, ТВ, спутниковых сигналов и Интернета. В продаже встречаются устройства с разными сочетаниями разъёмов, которые предназначены для всех видов вышеупомянутых сигналов. Обозначения и надписи на корпусе изделий указывают на величину ослабления сигнала в децибелах, направление прохождения сигнала, частоту его пропускания. Кабельное, цифровое, аналоговое и спутниковое TV имеют разные частотные диапазоны: первым трем нужен разъём до 1000 Мгц, а спутниковой антенне – свыше 1000 Мгц.

Выбор правильного типа устройства начинается с диагностики типа сети. Сеть параллельная или «звездой» применятся, когда каждому приёмнику нужен отдельный кабель. Это более современная структура сети, рекомендованная по двум причинам: во-первых, она надёжна (приёмники работают независимо, поэтому повреждение одного не влияет на работу других), а во-вторых, в параллельной установке может использоваться обратный канал передачи, например, для поддержки Интернет-соединения. Она требует применения исключительно оконечных моделей.

В более ранней, проходной схеме (она же последовательная или «шлейф») используются проходные модели, а это значит, что каждая из них, выступая своего рода делителем, является источником сигнала для первого приёмника и передаёт сигнал последующим потребителям. Замыкает магистраль оконечная розетка.

Вас может заинтересовать: Правильная схема подключения телевизионных розеток

Особенности параллельной и проходной схемы

Если вы не ограничились установкой розетки для одного телевизора и хотите воспользоваться «звездочной» схемой, обратите внимание на следующие нюансы:

• В первую очередь монтируем сплиттер, а уже затем – розетки.
• К каждому выходу сплиттера присоединяем один кабель, который должен заканчиваться монтажом одной розетки (простой или оконечной).
• Устанавливая простые модули, учтите, что они не оснащены фильтрами.

Следите за частотой. По ГОСТу (Р 52023), возможная частота должна укладываться в рамки от 40 до 1000 МГц, а некоторые устройства «сужают» указанные границы. Например, рабочий диапазон DOCSIS v.2.0 – от 47 до 862 МГц, соответственно, розетки поддерживают эти ограничения.

Если вас не интересует цифровое телевидение и вы выбрали последовательную схему подключения, не забудьте про количественное ограничение.

Чем больше розеток – тем слабее сигнал. Из допускаемых российским ГОСТом уровнем в 57-83 дБ уже при установленных 3-4 штуках вы исчерпываете отпущенный лимит (на каждую розетку – около 15 дБ).

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

• Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
• Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Критерии правильного монтажа ТВ-розетки

Для примера применяется одиночное изделие фирмы «Шнайдер». Его наименование MGU5.462.18ZD.

Далее представлен пошаговый инструктаж, как подключить такую антенную розетку

1. С розетки снимается ее корпус. Вырезается пространство для подрозетника – монтажный короб. От кабеля, выходящего из него, нужно сохранить 15 см.

2. Ликвидируется часть его наружной изоляции. Остается только экранирующая оплетка и основная жила. Сколько должно остаться сантиметров, указано на изображении ниже.

3. Снимается лицевая панель. Ослабляется прижимной винт. Так кабель будет свободно проникать в отверстие, предусмотренное для него.

Для лучшего обзора предложено изображение розетки снизу от вхождения кабеля

На фото обведено отверстие, через которое можно визуально контролировать соединения основной жилы кабеля.

Второе отверстие – для экрана. Это контактные участки присоединения розетки.

4. Кабель помещается в отверстие по имеющейся стрелке до предела и зажимается. Для зажима используется прижимный механизм. Поворачивается винт. Излишние усилия здесь не нужны. Главное – кабель не должен болтаться. Иначе поступающий сигнал может содержать помехи.

5. До помещения розетки в монтажный короб нужно ее прозвонить. Для этого применяется тестер. Задача — выявить короткое замыкание оплетки с основной жилой. Если замыкания и других недочетов нет, можно ставить розетку.

6. Без перегибов кабеля розетка аккуратно помещается в монтажный короб и фиксируется с помощью винтов. Надевается и защелкивается лицевая консоль розетки. Перед финальной фиксацией винтов и помещения рамки проводится выравнивание розетки. Используется мини-уровень.

7. Закрепляется декоративная рамка. Это кульминация установки.

Выводы и полезное видео по теме

Тонкости монтажа розеток и выключателей на кухне продемонстрированы в роликах ниже.

На какой высоте размещать розетки и выключатели в квартире?

Расположение розеток на кухне.

Где гармонично расположить выключатели и розетки.

Подходящая высота для монтажа розеток и выключателей.

Перед тем как приступать к работе, запомните, что электричество – это не игрушки. Оно требует идеального подхода к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре желательно поручить профессиональному электрику, который владеет специализированными допусками для выполнения электромонтажных работ.
