Светодиодные драйверы для led ламп и светодиодов виды и типы

Критерии выбора

Сразу хочется отметить, что резистор – это не альтернатива драйверу для светодиода. Он никогда не защитит от импульсных помех и перепадов в питающей сети. Любое изменение входного напряжения пройдёт через резистор и приведет к скачкообразному изменению тока из-за нелинейности ВАХ светодиода. Драйвер, собранный на базе линейного стабилизатора – тоже не лучший вариант. Низкая эффективность сильно ограничивает его возможности.

Выбирать LED-драйвер нужно только после того, как будет точно известно количество и мощность подключаемых светодиодов.

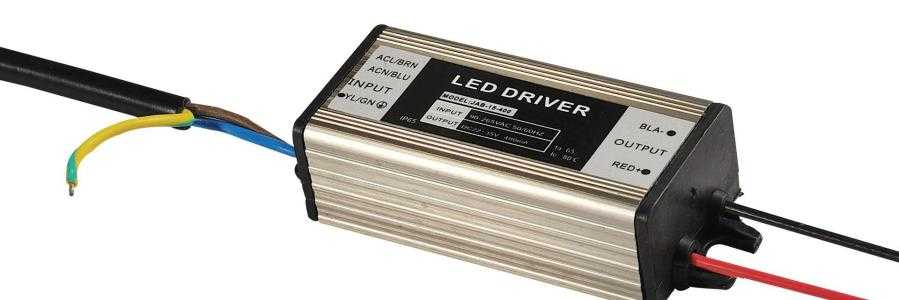

Касаемо технических параметров, то на корпусе LED-драйвера обязательно должно быть указано:

мощность;
рабочий диапазон входного напряжения;
рабочий диапазон выходного напряжения;
номинальный стабилизированный ток;
степень защиты от влаги и пыли.

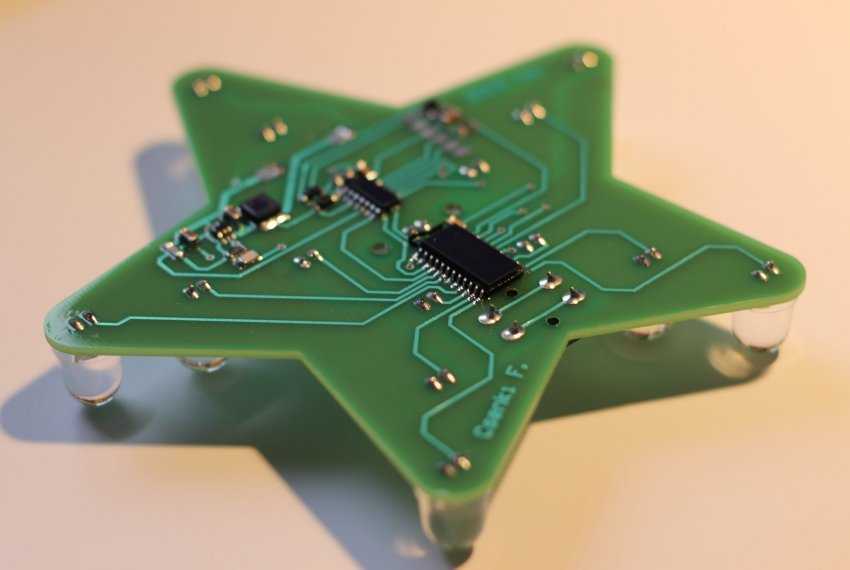

Очень привлекательны бескорпусные драйверы с питанием от 12 В и 220 В. Среди них существуют разные модификации, в которых можно подключать как один, так и несколько мощных светодиодов. Такие устройства удобны для проведения лабораторных исследований и экспериментов. Для домашнего использования всё равно придётся поместить изделие в корпус. В итоге денежная экономия на плате драйвера открытого типа достигается в ущерб надежности и эстетики.

Кроме подбора драйвера для светодиода по электрическим параметрам, потенциальный покупатель должен четко представлять условия его будущей эксплуатации (место размещения, температура, влажность). Ведь оттого, где и как будет установлен драйвер, зависит надёжность всей системы.

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

полное или частичное отсутствие освещения;
появление кратковременного мигания;
самопроизвольное отключение света во время работы прибора;
выход из строя лампочки или светодиодов.

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Обратите внимание! Такая неисправность часто появляется у дешевых изделий, так как в них используются недорогие платы. Это основные причины, которые могут привести к неисправности светодиодного прибора

Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

неправильное подключение изделия к сети;
кратковременное замыкание, появившееся в цепи;
неправильный монтаж прибора;

Светодиодная люстра на потолке

несоблюдение схемы его подключения;
изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Обратите внимание! У светодиодной люстры, управляемой с помощью пульта, наиболее частой причиной поломки является именно заводской брак. Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины

Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

Назначение и сфера использования

Ввиду того, что в основе лед-элемента лежит
полупроводниковый кристалл, главным параметром, влияющим на его
светотехнические характеристики, в частности, яркость, является сила тока, а не
напряжение, как, например, у лампочек накала. В задачу драйвера как раз и
входит преобразование переменного тока в постоянный, то есть его стабилизация.

Для светодиодных светильников это крайне важно. В противном случае частота свечения их будет постоянно колебаться и сама лампочка – мерцать

Это скажется не только на комфорте ее зрительного восприятия, но и на долговечности. В таких условиях прибор не отработает даже половины заявленного производителем срока службы.

Область применения драйверов для светодиодных
светильников достаточно широка:

Подсветка для улиц, парков, фасадов сооружений, мостов, памятников и прочих конструкций.
Помещения различного назначения – жилые дома, цеха, склады, производственные объекты, торгово-развлекательные комплексы, офисы.
Светодиодные ленты всевозможного назначения.
Оптические системы транспортных средств.
Спецсигналы.
Карманные фонари, беспроводная подсветка, и прочие автономные компактные и переносные светоисточники.

Диммируемые драйверы для светодиодов

Современные драйверы для светодиодов совместимы с устройствами регулирования яркости свечения полупроводниковых приборов. Использование диммируемых драйверов позволяет управлять уровнем освещенности в помещениях: снижать интенсивность свечения в дневное время, подчеркивать или скрывать отдельные элементы в интерьере, зонировать пространство. Это, в свою очередь, дает возможность не только рационально использовать электроэнергию, но и экономить ресурс светодиодного источника света.

Диммируемые драйверы бывают двух типов. Одни подсоединяются между блоком питания и LED-источниками. Такие устройства управляют энергией, поступающей от источника питания к светодиодам. В основе таких устройств используется ШИМ-управление, при котором энергия поступает к нагрузке в виде импульсов. Длительность импульсов определяет количество энергии от минимального до максимального значения. Драйверы такого типа применяются по большей части для светодиодных модулей с фиксированным напряжением, таких как светодиодные ленты, бегущие строки и др.

Управление драйвером осуществляется с помощью диммера или ШИМ

Диммируемые преобразователи второго типа управляют непосредственно источником питания. Принцип их работы заключается как в ШИМ-регулировании, так и в управлении величиной протекающего через светодиоды тока. Диммируемые драйверы этого типа используются для LED-приборов со стабилизированным током. Стоит отметить, что при управлении светодиодами посредством ШИМ-регулирования наблюдаются негативно влияющие на зрение эффекты.

Сравнивая эти два метода регулирования, стоит отметить, что при регулировании величины тока через LED-источники наблюдается не только изменение яркости свечения, но и изменение цвета свечения. Так, белые светодиоды при меньшем токе излучают желтоватый свет, а при увеличении – светятся синим. При управлении светодиодами посредством ШИМ-регулирования наблюдаются негативно влияющие на зрение эффекты и высокий уровень электромагнитных помех. В связи с этим ШИМ-управление используется достаточно редко в отличие от регулирования тока.

Вопросы надежности

В электронной аппаратуре обычно соединения между элементами отказывают чаще, чем сами элементы. Повысить надежность цепочки последовательно соединенных светодиодов до уровня, близкого к надежности единичного светодиода, можно, если всех их выполнить в едином кристалле. Именно так рассуждали в компании Seoul Semiconductor, выпустившей еще в 2006 году светодиод Arciche. Его можно было подключать к осветительной сети переменного тока даже без выпрямительного «мостика», достаточно последовательно включенного токоограничительного резистора. Это достигалось благодаря наличию на кристалле двух групп светодиодов, светившихся для положительной и отрицательной полуволн питающего напряжения соответственно. Позже для повышения энергоэффективности оставили только одну цепочку и подключение выпрямительного моста к светодиоду стало обязательным. Светодиоды, питающиеся от напряжения осветительной сети без драйвера, Seoul Semiconductor производит и поныне, но уже под названием Acrich MJT.

Наиболее широкое применение светодиоды Acrich MJT нашли при создании светодиодных ламп с цоколем GU10, а также маломощных ламп с цоколем Е14 для декоративной подсветки. Выпускаются на основе Acrich MJT и миниатюрные даунлайты, устанавливаемые на стеллажи в магазинах для подсветки товара. Поскольку покупатели и сотрудники рассматривают товар на полках эпизодически, такие светильники, при наличии общего освещения с низким уровнем пульсаций, не нарушают действующих норм. На основе Arcich MJT выпускаются и светильники для промышленных холодильников. Почти полное отсутствие дополнительной электроники и межсоединений между светодиодами в последовательной цепочке позволяют светильнику выдерживать очень низкие температуры. При этом сотрудники внутри морозильной камеры работают также эпизодически.

В модулях для уличного освещения Acrich2.5 применена дополнительная защита от бросков напряжения

Бездрайверные светильники чувствительны к броскам напряжения в сети. Если для кратковременных бросков напряжения порядка нескольких киловольт (например, связанных с молнией) можно установить защиту, то при небольшом, но длительном по времени превышении питающего напряжения светодиоды перегреваются. Проблема решается за счет внесения дополнительных запасов при проектировании светильника, а также применения специальных защитных устройств. Также настоятельно рекомендуется не разрывать выключателем «ноль» питания и обязательно заземлять металлический корпус светильника.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

Демонтаж светильника;
Изучение технической документации;
Подготовка приборов (список перечислен выше);
Приобретение мультиметра для проверки контактов;
Проведение ремонтных работ в зависимости от проблемы;
Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

Приспособление снимается с потолка или же стены;
Корпус прибора снимается;
Изучается схема электронная (чаще всего дефекты являются видимыми);
Удаляется плафон и другие украшения декоративного формата;
Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Время-токовые характеристики защитных автоматов

Современные защитные автоматы обеспечивают размыкание цепи при наступлении хотя бы одного из двух событий — длительного превышения потребляемого тока I над номинальным значением I_н и коротком замыкании. В первом случае происходит инерционный процесс размыкания биметаллических контактов при нагреве. Размыкание происходит при действии тока 1,13 I_н более 1 часа или тока 1,45 I_н менее одного часа. Во втором случае мгновенно срабатывает электромагнит, размыкающий контакты. График зависимости времени срабатывания t_c от соотношения I/I_нназывается время-токовой характеристикой.

Стандартные время-токовые характеристики защитных автоматов

Существующие время-токовые характеристики делятся на три основных группы: В, С и D. Классификация осуществляется по относительному значению тока I_кз, при котором происходит мгновенное срабатывание электромагнитного размыкания, то есть когда автомат обнаруживает короткое замыкание. Для группы В значение I_кз составляет от 3 до 5 I_н, для С — от 5 до 10 I_ни для D — от 10 до 20 I_н. Нижняя граница соответствует времени срабатывания 0,1 с, верхняя — 0,01 с. Применительно к системам освещения используются защитные автоматы с характеристиками В и С, устройства с характеристикой D применяются для защиты мощных электродвигателей, а также на вводе у крупных потребителей электроэнергии.

При проектировании электроустановок обязательным условием является надежная защита от короткого замыкания на концах проводов. Чем меньше сечение проводов, тем больше их сопротивление и, соответственно, меньше отношение I_кз / I_н. В то же время, чем меньше сечение проводов, тем они дешевле. Вот почему при проектировании систем освещения на традиционных источниках раньше, по умолчанию, всегда использовали автоматы с характеристикой В.

Правильные схемы подключения к сети

Подключение во многом проходит также, как для ламп накаливания, люминисцентных аналогов. Надо просто обесточить цоколь, а затем вкрутить в него лампу. Главное во время установки избегать прикосновения к металлическим частям изделия.

Последовательный

Такой вариант соединения не всегда считается оптимальным. Количество проводов нужно минимальное, но в бытовых условиях эту схему практически не используют. Это связано с двумя серьёзными недостатками:

При перегорании одной лампочки работать перестают все. Только последовательная замена приборов на всей цепи способна справиться с поиском неисправностей.
На лампы подают пониженное напряжение, потому сила свечения у них – не полная. От количества соединённых лампочек зависит то, насколько эта энергия неполная.

Соединение такого типа актуально при построении гирлянд на ёлках, при большом количестве световых источников с низким показателем мощности.

Само подключение по последовательной схеме максимально простое:

От одного светильника к другому обходит фаза.
У последней лампочки в цепи ноль подают ко второму контакту.
Фаза проходит к выключателю, от распределительной коробки.
Далее всё переходит к точечному светильнику.

Нулевой провод или нейтраль подключают ко второму контакту у последнего светильника.

Для домовых подъездов практическое применение схемы тоже допустимо.

Параллельный

Для большинства случаев применяют эту схему. Потребители не пугаются даже проводов в большом количестве. Главное преимущество – в подаче одинакового напряжения ко всем осветительным приборам, участвующим в схеме. Только одна лампочка не работает после перегорания, остальные компоненты остаются нетронутыми. С поиском мест поломки не возникнет никаких проблем.

Параллельное соединение проводят двумя путями:

Лучевой. Отдельный кабель соединяют с каждым из осветительных приборов. Наличие или отсутствие заземление влияет на то, будет провод трёх- или двухжильным.
Шлейфная схема.

Фаза с нейтралью от щитка и выключателя переходят на первый светильник от выключателя, когда речь о последнем варианте. От светильника кусок кабеля переходит к следующей части. Потом идёт ко второй, и так далее. Каждый из компонентов соединяют с четырьмя кусками кабеля, последний элемент – исключение.

Лучевой

Вариант подключения отличается надёжностью. При перегорании одной лампочки другие не затрагиваются. Но имеются и отрицательные стороны:

Кабелей нужно слишком много. Но качественное исполнение проводки позволяет смириться с таким недостатком.
Одно место используют для соединения большого количества кабелей. Непросто соединить все элементы на достаточно высоком уровне качества, но решить проблему можно.

Обычная клеммная колодка – один из оптимальных вариантов для соединения. Фазу подают с одной стороны, в этом участвуют перемычки. Потом эту часть разводят по другим участкам конструкции. Провода, идущие к лампочкам, подсоединяются с другой стороны.

Такой же способ применения – у клеммников ВАГО на соответствующее число контактов. Главное – правильно выбрать модель, участвующую в параллельном соединении. Внутри всё рекомендуют заполнить пастой, защищающей от окисления.

Ещё один из приемлемых вариантов – применение скрутки всех проводников, с последующей спайкой.

Принцип работы и устройство ламп.

Конструкция LED лампы.

Светодиодный источник света состоит из нескольких элементов, соединенных в одном корпусе. Это цоколь, драйвер, радиатор, светодиод и светорассеивающая колба.

Цоколь – элемент, который вкручивается в патрон люстры или другого светильника. Чаще всего для бытового применения выпускают винтовой цоколь типа Е27 и Е14. Он изготовлен из латуни с никелевым антикоррозийным покрытием. Для других нужд выпускаются источники света со штырьковым цоколем.
Драйвер – элемент, который стабилизирует поступающее напряжение, преобразуя переменный ток в постоянный. Также он обеспечивает питание светодиода. Драйвер состоит из микросхем, импульсного трансформатора, конденсаторов. В недорогих LED изделиях драйвер может отсутствовать. Вместо него применятся простой блок питания, не обеспечивающий стабилизации тока и напряжения. Также драйвер не устанавливают в миниатюрных лампочках из-за нехватки места внутри корпуса.
Радиатор – элемент, который отводит тепло от светодиодов и обеспечивает для них оптимальный температурный режим работы. Обычно он составляет видимую часть корпуса осветительного прибора. Радиатор может изготавливаться из различных материалов: от дорогой керамики до дешевого пластика. Алюминиевые и композитные материалы занимают среднюю нишу: они достаточно бюджетны и качественно отводят тепло.
Рассеиватель – прозрачный «колпак», который помогает распределять свет в пространстве. Изготавливается в виде полусферы для рассеивания пучков света под широким углом. В качестве материала применяют поликарбонат или пластик. Кроме этого рассеиватель предотвращает попадание внутрь корпуса пыли и влаги. Для смягчения резкости света и уменьшения раздражающего влияния на глаза этот элемент изнутри покрывают люминофором. При этом достигается цветовая температура, аналогичная естественному освещению.
Светодиоды – главный рабочий элемент лампы. За счет работы диода и появляется свечение.

Принцип работы светодиодных ламп основан на физических процессах в полупроводниках. Свечение появляется после прохождения электрического тока через границу соприкосновения двух полупроводников (n и p), в одном из которых должны преобладать отрицательно заряженные электроны, а в другом – положительно заряженные ионы. Стоит отметить, что данные материалы пропускают ток только в одну сторону. При его прохождении в носители заряда осуществляют рекомбинацию – электроны переходят на другой энергетический уровень. В результате появляется видимое глазу световое излучение. Кроме свечения происходит еще и выделение тепла, которое отводится от светодиода при помощи радиатора.

Схема появления оптического излучения в LED-элементе.

На заре появления светодиоды могли испускать только определенную световую волну: зеленую, красную или желтую. Поэтому LED-элементы встраивались в электрические схемы в виде индикаторов. В процессе развития микроэлектроники были найдены материалы, позволяющие получить световую волну широкого спектра. Однако полностью эта проблема не решена: в свечении светодиодных ламп преобладает или синяя длина волны или красная с желтым. По этой причине они и делятся на холодные и теплые соответственно.

Схема LED-лампы на 220 В

Стандартная лампочка состоит из следующих элементов: корпусной части, электронной части, радиатора. Так, сначала напряжение попадает на цоколь конструкции, а затем передается к микросхеме, где преобразуется в постоянный ток, который требуется для свечения.

Внутреннее устройство LED-лампы

К части корпуса лампочки еще относится цоколь, полимерная оболочка, внутри которой находится пластинка, а также прозрачная деталь – рассеиватель. В дорогостоящих изделиях внутри корпуса находится объемное охлаждающее устройство из алюминия или устойчивого к нагреванию пластика.

В дешевых моделях часто наблюдается отсутствие радиатора, либо он находится во внутренней части, а по краям располагаются углубления. В бюджетных конструкциях, мощность которых не превышает 6 Вт, имеется цельный корпус без какого-либо теплового отвода.

В дорогих лампочках плата со светодиодами SMD фиксируется с помощью специальной пасты к устройству охлаждения, что позволяет лучшим образом увеличить отвод тепла.

В простых моделях плата закрепляется саморезами на пластинку из металла или вставляется в проемы. Тем не менее, такое устройство не позволяет добиться оптимального теплового отвода.

Внутреннее строение светодиодной лампочки

Через пластиковый рассеиватель не получится рассмотреть внутреннее строение. Тем не менее, не рекомендуется приобретать дешевые экземпляры, потому что они имеют минимальный срок использования.

Изготовление драйвера светодиодов на 220В своими руками

Схема лед драйвера на 220 вольт представляет собой не что иное, как импульсный блок питания.

В качестве самодельного светодиодного драйвера от сети 220В рассмотрим простейший импульсный блок питания без гальванической развязки. Основное преимущество таких схем – простота и надёжность. Но будьте осторожны при сборке, поскольку у такой схемы нет ограничения по отдаваемому току. Светодиоды будут отбирать свои положенные полтора ампера, но если вы коснётесь оголённых проводов рукой, ток достигнет десятка ампер, а такой удар тока очень ощутимый.

Схема простейшего драйвера для светодиодов на 220В состоит их трёх основных каскадов:

Делитель напряжения на ёмкостном сопротивлении;
диодный мост;
каскад стабилизации напряжения.

Первый каскад – ёмкостное сопротивление на конденсаторе С1 с резистором. Резистор необходим для саморазрядки конденсатора и на работу самой схемы не влияет. Его номинал не особо критичен и может быть от 100кОм до 1Мом с мощностью 0,5-1 Вт. Конденсатор обязательно не электролитический на 400-500В (эффективное амплитудное напряжение сети).

При прохождении полуволны напряжения через конденсатор, он пропускает ток, пока не произойдет заряд обкладок. Чем меньше его ёмкость, тем быстрее происходит полная зарядка. При ёмкости 0,3-0,4мкФ время зарядки составляет 1/10 периода полуволны сетевого напряжения. Говоря простым языком, через конденсатор пройдет лишь десятая часть поступающего напряжения.

Второй каскад – диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволны напряжения конденсатором, на выходе диодного моста получаем около 20-24В постоянного тока.

Третий каскад – сглаживающий стабилизирующий фильтр.

Конденсатор с диодным мостом выполняют функцию делителя напряжения. При изменении вольтажа в сети, на выходе диодного моста амплитуда так же будет меняться.

Что бы сгладить пульсацию напряжения параллельно цепи подключаем электролитический конденсатор. Его ёмкость зависит от мощности нашей нагрузки.

В схеме драйвера питающее напряжение для светодиодов не должно превышать 12В. В качестве стабилизатора можно использовать распространённый элемент L7812.

Собранная схема светодиодной лампы на 220 вольт начинает работать сразу, но перед включением в сеть тщательно изолируйте все оголённые провода и места пайки элементов схемы.

Основные выводы

Led-driver стабилизирует электрический ток и задает его параметрам (силе, мощности и напряжению) необходимое значение для питания одного или нескольких светодиодов. По принципу действия может быть линейным, работающим на транзисторе с р-каналом, либо на импульсном – на трансформаторе с микросхемой. По этому признаку и разделяются его виды на – импульсные и линейные.

Линейные стабилизаторы просты и недороги, но сильно нагреваются и не применяются для мощных светодиодов. Импульсные led-driver лишены такого недостатка и создают более качественный выходной ток, однако намного дороже стоят.

Led-driver характеризуется тремя основными параметрами:

Напряжением (диапазоном).
Силой тока.
Мощностью.

При выборе и расчете параметров для led-driver необходимо заранее знать сколько и каких светодиодов и по какой схеме будет соединяться, а также в каких условиях они будут эксплуатироваться. Чтобы подключить драйвер к сети, необходимо соблюсти параметры входа INPUT, выхода OUTPUT и полярность.
