Ремонт светодиодных ламп своими руками

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример
Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Разобрать светодиодную лампу не сложно, главное – чтобы польза была

Устройство лампы и драйвера

Блок питания для светодиодной лампы 12В является самой распространенной разновидностью. В зависимости от характеристик лампы он может выдавать на выходе 5, 12, 24, 48 В. При этом ток из переменного преобразовывается в постоянный. Это обязательное условие правильной работы системы.

Прежде чем рассмотреть устройство этого элемента лампы, нужно обратить внимание на его место в конструкции. Это позволит при необходимости выполнить ремонт. Лампы светодиодного типа имеют одинаковое устройство

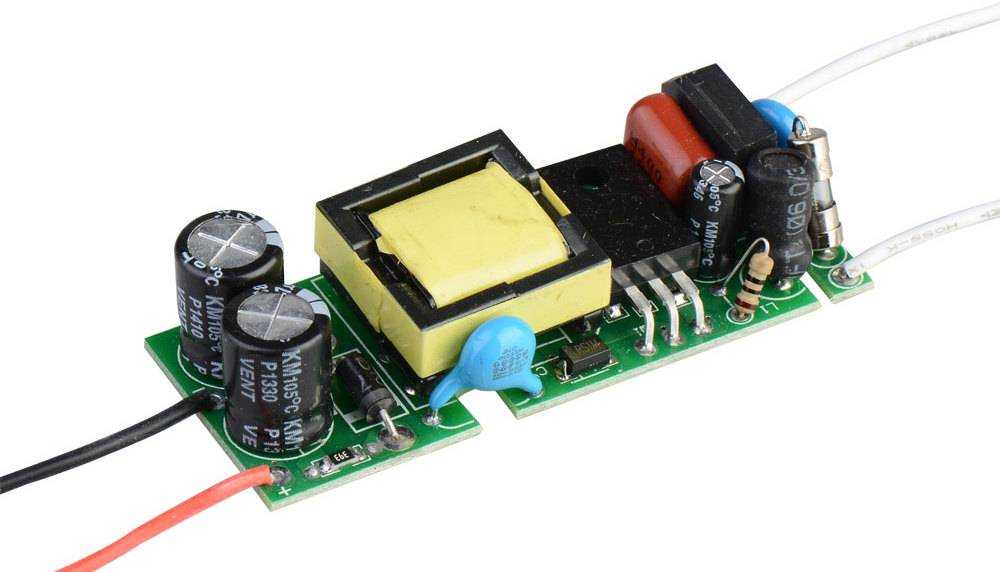

Если демонтировать корпус, можно увидеть внутри драйвер. Это печатная плата, на которую напаяны радиоэлементы

Лампы светодиодного типа имеют одинаковое устройство. Если демонтировать корпус, можно увидеть внутри драйвер. Это печатная плата, на которую напаяны радиоэлементы.

Цоколь представленных приборов чаще всего имеет размер G4. Блок питания для светодиодных ламп следует сразу после него. Электричество подается на контакты патрона, передаваясь на выводы цоколя. К нему подведено два провода, по которым напряжение подается на драйвер (блок питания). Здесь происходит трансформация тока до заданных параметров. Оно поступает на плату, к которой припаяны светодиоды.

Драйвер – это электронный блок, который представляет собой генератор тока. Он, в свою очередь, также имеет несколько основных компонентов. Напряжение от бытовой сети попадает сначала на фильтр. Он устраняет электромагнитные помехи. Далее ток попадает на выпрямитель. Здесь он становится постоянным. Следующая ступень блока питания предназначена для коррекции коэффициента мощности. Последней стадией, которую проходит в этом устройстве электрический ток, является импульсный стабилизатор тока. К его выходу подсоединены светодиоды.

Такое устройство имеет любая светодиодная лампа. Если нужно собрать блоки питания светодиодных ламп аварийного или основного назначения, придерживаются указанной схемы.

Ремонт LED лампы серии «LLB» E27 6 Вт 128-1

Конструкция лампы идеально подходит для ремонта. Корпус легко разбирается.

Следует одной рукой держать цоколь, а второй повернуть защитный плафон против часовой стрелки.

Под корпусом расположено пять прямоугольных плат, на которые впаяны светодиоды. Прямоугольник припаян к круглой плате, на которой расположена схема драйвера.

Чтоб получить доступ к LED выводам, нужно снять одну из крышек. Для облегчения работы лучше снять плату, находящуюся в точках подачи напряжения драйвера. На фото видно, что эта стенка параллельна корпусу конденсатора и отдалена от него на максимальное расстояние.

Чтоб снять плату, необходимо прогреть места пайки паяльником. Затем, для ее снятия прогреваем пайку на круглой плате и она отсоединяется.

Доступ для проверки поломок открыт. Драйвер выполнен по простой схеме. Проверка его выпрямительных диодов, а так же всех светодиодов (в этой лампе их 128) не показала проблему.

Когда я осматривал места пайки, обнаружил, что они отсутствуют в некоторых точках. Эти места были пропаяны, кроме этого я соединил печатные дорожки плат по углам.

Когда вы смотрите на свет, то эти дорожки хорошо видны и можно легко определить, где какая дорожка.

Прежде чем собрать лампу, нужно было ее проверить. Для этого на плате была установлена перемычка, двумя временными проводами выпаянная часть лампы была подключена к источнику питания.

Лампа засветилась. Осталось впаять плату на прежнее место и собрать лампу.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

Со стабилизацией тока.
Со стабилизацией напряжения.
Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Ремонт светодиодной лампы с заменой драйвера для светодиодов

Если вы не хотите заниматься поиском сгоревшей радиодетали или у вас просто нет такой возможности. Скажем, нет в настоящее время мультиметра для проверки детали, то можно поступить несколько проще. Идете до ближайшего радиомагазина в вашем городе и покупаете так называемый драйвер. По сути, стабилизатор напряжения для светодиодов

Здесь важно выбрать стабилизатор, который будет обеспечивать работу светодиодов нужной мощности. То есть смотрим на заявленную мощность лампы и просим драйвер, который может обеспечить данную мощность. Теперь давайте вновь обратимся к конкретному случаю

Откручиваем отражатель от корпуса.

Снимаем рассеиватели светодиодов.

Обрезаем провода от старого драйвера, лучше выпаять, чтобы обеспечить соединение между платой драйвера одним цельным проводом.

Припаиваем провода нового драйвера на место старых.

Здесь важно не перепутать вход и выход, иначе все сгорит, так и не заработав

Еще раз все проверяем и собираем лампу обратно. При необходимости изолируем драйвер и наносим термопасту. Этот вариант хорош тем, что здесь фактически необходимо перекусить провода на входе и на выходе у старого драйвера, подключить провода от новой платы и все. Лампу можно собирать обратно. Единственное ограничение, этот вариант не подойдет в случае, если неисправностью является перегоревший светодиод.

Если вам негде купить драйвер, а может просто хотите испытать свои силы в радиоконструировании, то вы можете сделать его сами. Благо некоторые из схем довольно простые в сборке, потребуют минимум радиоэлементов, и не нуждаются в наладке. Электросхемы драйверов для светодиодов, которые можно применить, в том числе и для светодиодной лампы, приведены в нашей статье «Драйверы для светодиодов своими руками». О самой же светодиодной лампе можно узнать подробнее «Светодиодная лампа».

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

Демонтаж светильника;
Изучение технической документации;
Подготовка приборов (список перечислен выше);
Приобретение мультиметра для проверки контактов;
Проведение ремонтных работ в зависимости от проблемы;
Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

Приспособление снимается с потолка или же стены;
Корпус прибора снимается;
Изучается схема электронная (чаще всего дефекты являются видимыми);
Удаляется плафон и другие украшения декоративного формата;
Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Примеры ремонта

Ниже будут представлены примеры ремонта самых распространенных моделей светодиодных ламп, к которым относятся:

«LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD;
«LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD;
«LLB» LR-EW5N-5;
«LLB» LR-EW5N-3;
«LL» GU10-3W.

«LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD

Более мощный аналог «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD, не имеющий с ним принципиальных различий в конструкции. Единственный нюанс, который стоит учитывать при ремонте «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD, – короткие провода, крепящие драйвер к цоколю. В случае необходимости его проверки придется демонтировать цоколь, рассверливая точки крепежа. Этого можно избежать, если аккуратно поддеть цоколь по краю, отогнув его края.

«LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD

Самая удобная лампочка для починки, конструкция которой позволяет легко прозвонить все светодиоды, не разбирая при этом корпус. Особенность конструкции лампочки заключается в том, что светодиоды подключены параллельно, по три штуки, и во время проверки должны загораться вместе. Неисправная деталь меняется на новую или замыкается.

В случае исправной работы всех светодиодов придется разбирать корпус лампочки, чтобы добраться до драйвера. Для этого удаляется ободок, находящийся с обратной цоколю стороны. По окончании работ драйвер возвращается на положенное место, а ободок приклеивается при помощи суперклея.

«LLB» LR-EW5N-5

Из-за прочной, внушительной конструкции светодиодной лампочки разобрать ее без применения физической силы практически невозможно. Чтобы снять стекло, необходимо:

взять отвертку;
подцепить ее концом торцевую часть радиатора;
аккуратно, но сильно, потянуть вверх.

Далее проверяем светодиоды неисправной лампочки тестером. Чтобы добраться до драйвера светодиодной лампы, придется снимать ее цоколь.

«LLB» LR-EW5N-3

Конструкция лампочки 3 серии отличается от 5 наличием металлического кольца, которое находится на месте стыка радиатора и стекла. Чтобы демонтировать стекло, достаточно подковырнуть его в любом удобном месте на стыке. Плата крепится к радиатору при помощи 3 винтов, а для получения доступа к драйверу светодиодной лампы разбираем ее со стороны цоколя. В остальном процедура починки аналогична родственной модели.

«LL» GU10-3W

Данную лампочку крайне тяжело ремонтировать. Алгоритм действий при работе со светодиодной лампочкой «LL» GU10-3W:

Сверлим в алюминиевом корпусе лампочки небольшое отверстие.
Оно должно находиться на таком уровне, чтобы сверло не задевало светодиоды.
В отверстие продевается тонкая отвертка или шило, при помощи которого снимается стекло светодиодной лампы.
Проверяем светодиоды на лампочке тестером, после чего переходим к осмотру платы с драйвером.

Проверка светодиодов тестером

Одной из причин неисправности светодиодной лампы считается выход из строя излучателя. Как правило данный элемент перегорает, что становится заметным в связи с появлением черного нагара. Но, не все светодиоды являются неисправными, поэтому необходимо произвести проверку каждого из них. В разных моделях ламп количество установленных светодиодов отличается и может доходить до нескольких десятков штук.

Поиск неисправного диода осуществляется с помощью тестера. В процессе проверки сравнивается уровень сопротивления перехода светодиодов во время прямого включения. В другом случае проверку можно выполнить подручными средствами. Нужно воспользоваться резистором, сопротивлением от 150 до 1000 Ом, соединенным последовательно с обычной батарейкой с напряжением от 1,5 до 9 вольт. Выводы с минимальным напряжением подносят к каждому диоду поочередно в прямом подключении. Если светодиод неисправен, он не будет излучать свет. В этом случае не требуется выпаивать светодиоды с общей платы.

Светодиодный светильник своими руками: схемы, фото, видео — Asutpp

Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.

Пошаговая разработка светодиодного светильника

Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.

Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.

Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.

При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.

Видео: Светодиодный светильник в домашних условиях

Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.

Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания.

Совет

Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током.

Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.

Упрощённая схема светильника

Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов.
При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.
Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.

На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.

Перегоревшая лампочка

Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном

Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем

Это необходимо для качественной пайки компонентов в цоколе.

Заключение

Стоимость светодиодных ламп медленно, но верно снижается. Однако цена все же остается высокой. Не каждому по карману менять некачественные, но дешевые, лампы или покупать дорогостоящие. В этом случае ремонт таких осветительных приборов — неплохой выход

Если соблюдать правила и меры предосторожности, то экономия составит приличную сумму

Лампа «кукуруза» дает больше света, но и потребление энергии у нее выше

Надеемся, что информация, изложенная в сегодняшней статье, будет полезна читателям. Вопросы, возникшие по ходу прочтения, можно задать в обсуждениях. Мы ответим на них как можно полно. Если у кого-либо был опыт подобных работ, будем благодарны, если Вы им поделитесь с другими читателями.

А напоследок, уже по традиции, короткое познавательное видео по сегодняшней теме:
