Как подключить узо правильно: инструкция на 7 схем с фото

2 Защита без заземления – зачем она в квартире

Существует спор среди специалистов, ставить или нет  оборудование защиты от утечки без заземления. Противники ссылаются на электротехнические документы. Сторонники доказывают, что защита возможна без заземления, нарушения незначительные, на безопасность не влияют. Сама постановка вопроса противниками неверна в сути. Если посмотреть на прибор, увидим только два контакта, для подключения заземления нет места. Используемый в конструкции принцип работы не требует заземления.

Пользование приборами должно отвечать стандартам ГОСТа, особенно это касается травмоопасных зон. Документ указывает на случаи, когда можно устанавливать электрооборудование в зонах повышенной опасности:

  1. 1. С использованием индивидуального разделяющего трансформатора. Он предохраняет от образования замкнутой цепи, человек не пострадает, даже когда одновременно коснется оголенного провода и водопроводного крана.
  2. 2. Питание приборов очень низким напряжением, безопасным для людей. Принцип заложен в конструкциях электробритв, эпиляторов и некоторых других подобных приборов. Напряжение не превышает опасных 50 В, обычно до 15 В.
  3. 3. Разрешается защита бытовой техники автоматами отключения, которые следят за разницей входных и выходных мощностей, реагируют на отклонения отключением. Чтобы устройство нормально работало, запрещается применять нулевой проводник как заземляющий корпуса приборов.

Принцип работы УЗО заземления не требует

Подключение УЗО без заземления целесообразно даже там, где используется двухпроводная схема. Проводка с плохой изоляцией или неисправный потребитель провоцируют появления тока утечки. Несмотря на очень небольшую величину тока, он способен нанести вред людям.

Рассмотрим примеры утечки тока, возможных в быту. Предположим, в стиральной машине нарушилась изоляция, проводник фазы контактирует с  корпусом. Проводка однофазная,  заземление и защита не установлены. Человек касается металла корпуса, ток начинает протекать через него, его трясет, пока каким-то чудом он не отнимет руку от корпуса.

Если бы имелась защита, устройство моментально бы отреагировало на контакт человека с прибором и отключило его, почувствовав утечку. Первые признаки перекоса на фазе и нуле заставляют автоматику сработать, обесточивая неисправный прибор. Человек едва успевает что-то почувствовать, толком не успев понять, что происходит. Защита от тока утечки на опасных участках – необходимость.

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

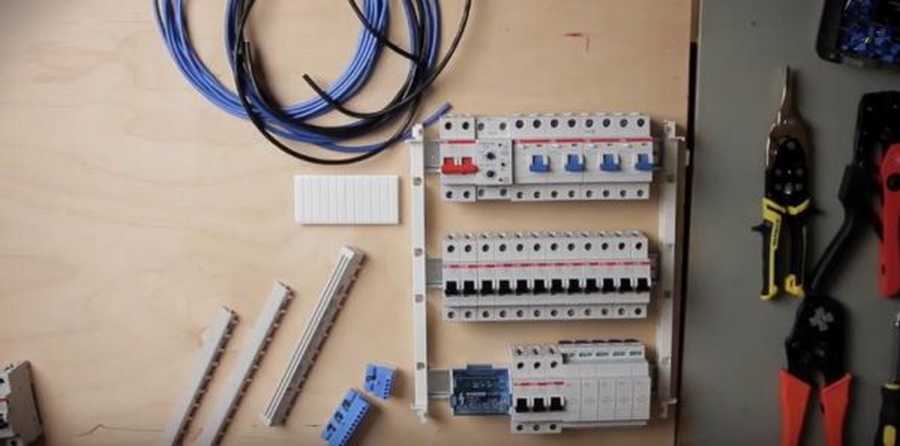

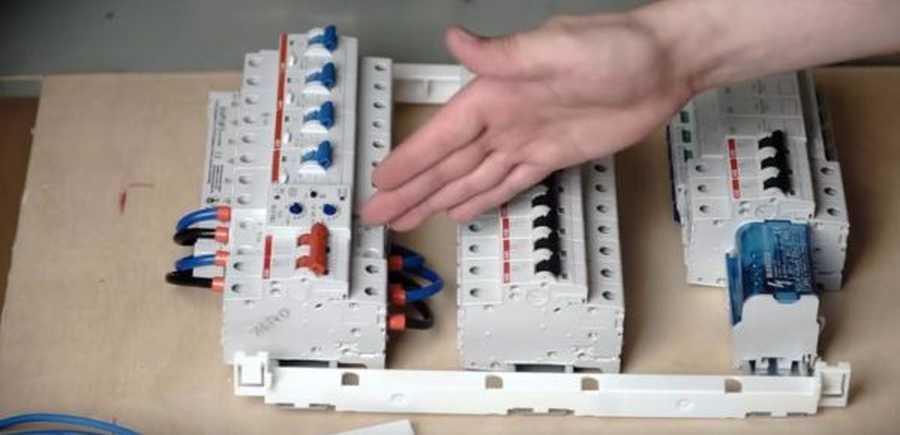

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

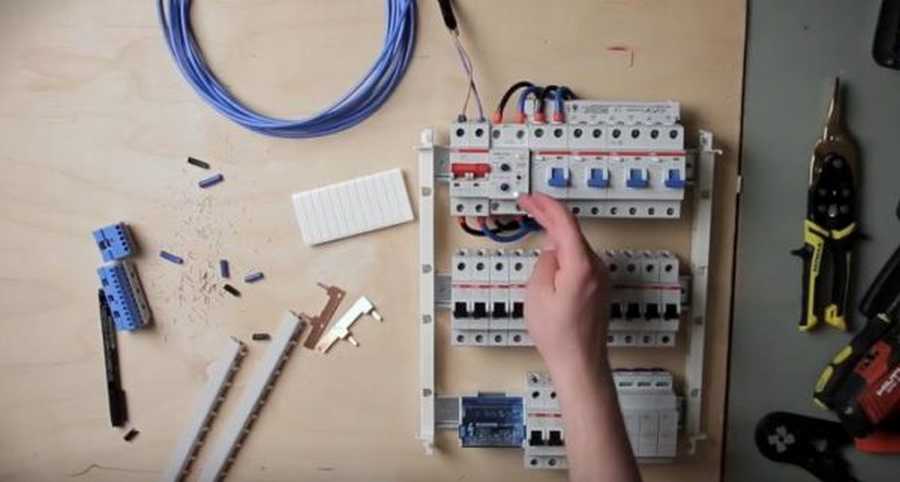

3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО

5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

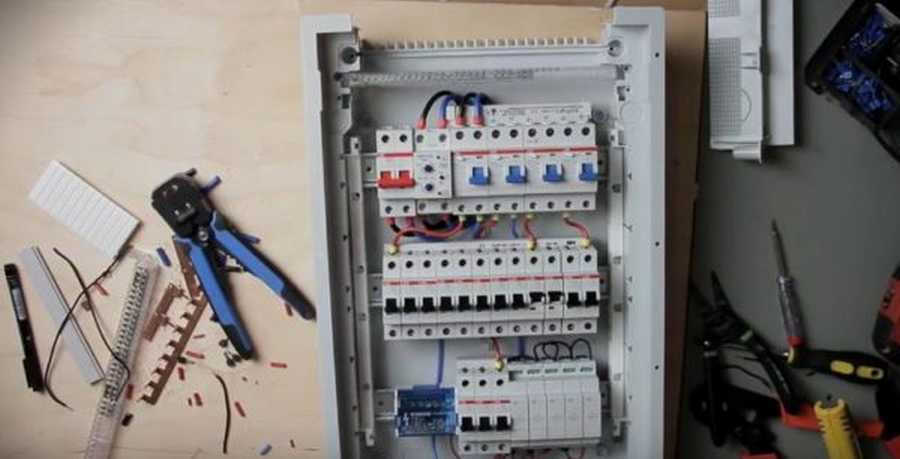

Устанавливаем гребенку на автоматы и переносим рейки в щиток

6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

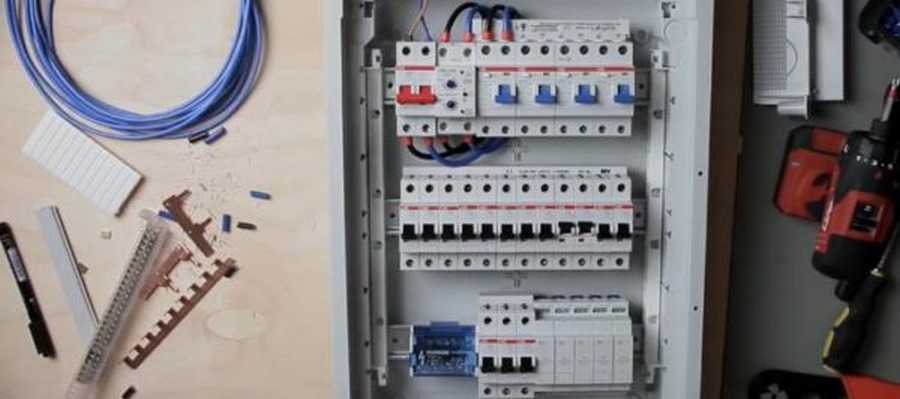

По такому же принципу необходимо запитать устройства кабелями фазы

7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

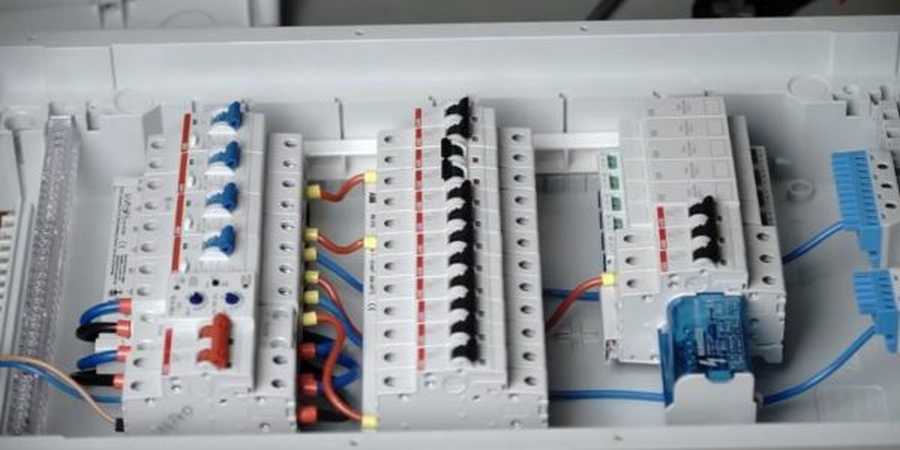

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

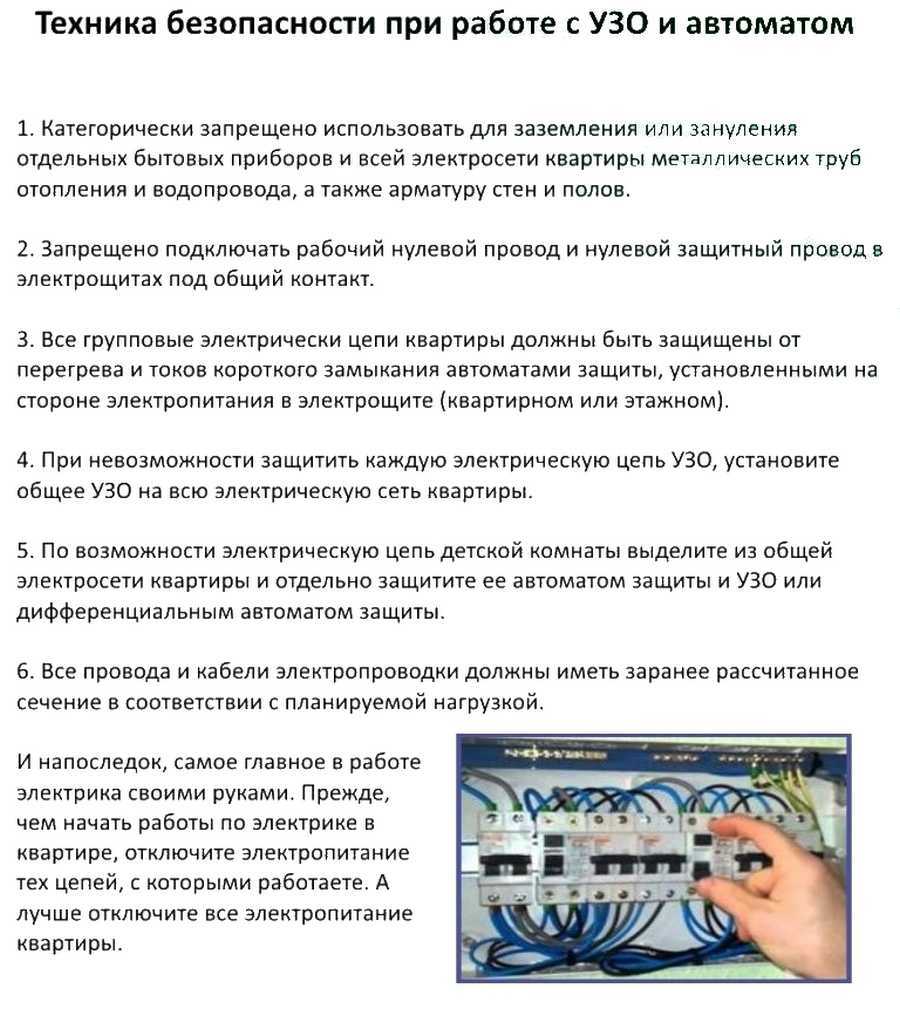

Техника безопасности при работе с УЗО и автоматом

Схема без заземления

При отсутствии заземления УЗО подключается по той же схеме, что и при его наличии, поскольку, как мы выяснили в начале статьи, обе системы никак не связаны. При организации сети следует придерживаться таких рекомендаций:

Сеть лучше разбить на несколько групп по несколько потребителей в каждой

Каждая группа защищается отдельным автоматом и УЗО. Такое исполнение обойдется дороже (придется купить несколько аппаратов защиты), но зато в случае чего будет обесточен не весь объект, а только одна какая-то группа.

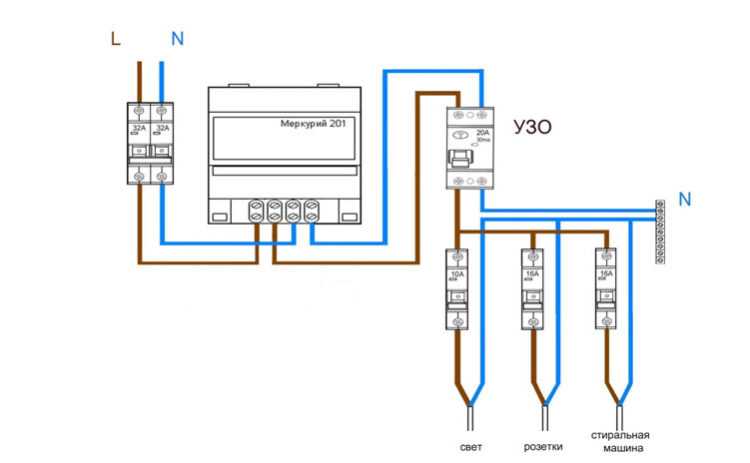

Схема присоединения стиральной машины без заземления, от общего УЗО квартиры

Есть еще один аргумент в пользу разделения сети на группы. Дело в том, что чем более высокий ток протекает в защищаемом УЗО контуре и при этом чем более чувствительным оно является, тем более высокой становится вероятность его ложного срабатывания. Чтобы предотвратить ложные срабатывания, можно увеличить уставку тока утечки, то есть применить менее чувствительное УЗО.

Но тогда оно не будет обеспечивать защиту от поражения электротоком. Ведь для такой защиты УЗО должно реагировать на утечку тока в 30 мА в сухих помещениях, а во влажных — вообще на 10 мА. Увеличивая уставку тока утечки, мы делаем возможным протекание через пользователя тока, способного привести к существенному повреждению организма (вредными считаются токи от 50 мА).

Условные обозначения на приборе УЗО

Если же разделить сеть на группы, в каждой из которой будет протекать более низкий ток,то можно будет поставить УЗО с достаточной чувствительностью и при этом не бояться ложных срабатываний.

Можно применить и такой способ снижения вероятности ложного срабатывания УЗО: установите фильтр напряжения, например, ориентированный на работу с высшими гармониками.

Необходимо исключить протекание через УЗО тока с силой выше номинальной

Каждое УЗО рассчитано на тот или иной номинальный ток. Чем выше его значение, тем более дорогим является прибор. Если сила тока окажется слишком большой, УЗО сгорит. Поэтому при организации сети нужно проследить, чтобы каждое УЗО было защищено выключателем автоматическим (ВА).

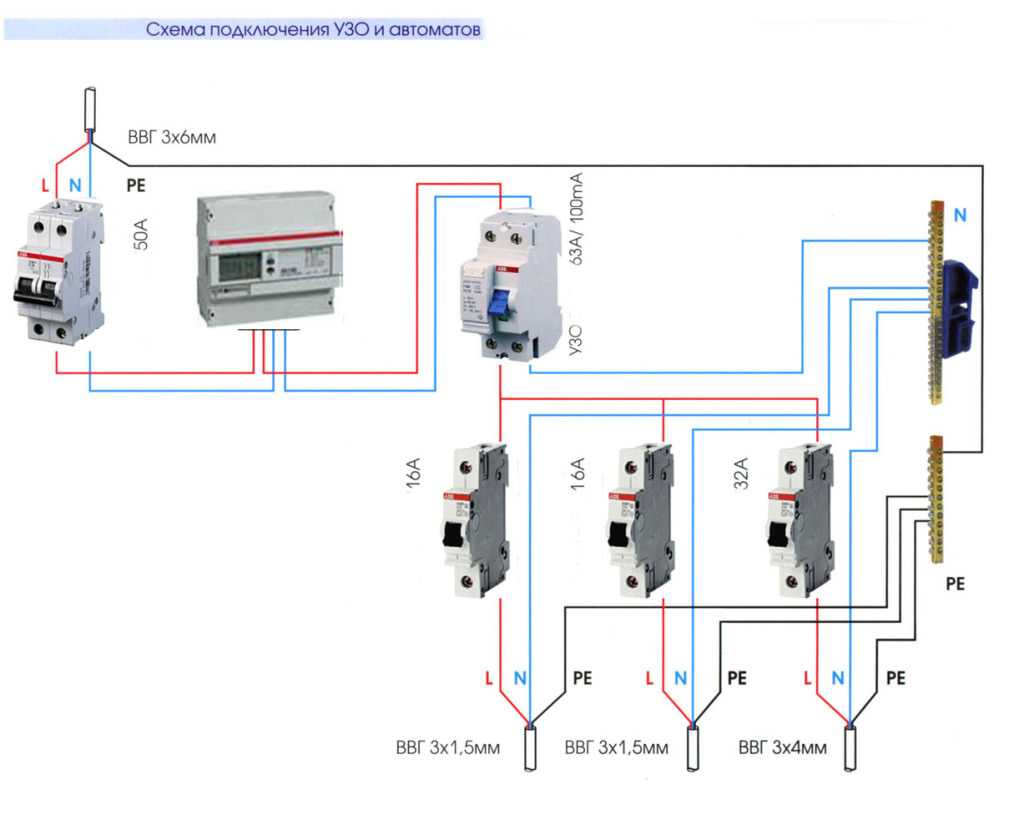

Практическая схема правильного подключения УЗО

При этом номинальный ток ВА должен быть на ступень ниже номинального тока УЗО. Объясняется такое требование следующим образом: любой ВА при перегрузке срабатывает не сразу, а в течение определенного временного отрезка.

Если номинальные токи ВА и УЗО будут равны, то последнее в течение всего этого времени окажется перегруженным и вследствие этого может перегореть.

Надежность схемы

Наиболее надежной является схема, в которой УЗО каждой группы подстрахованы установленным перед ними одним общим УЗО. Для такой схемы выпускаются УЗО с задержкой срабатывания, называемые селективными. Выдержка по времени составляет доли секунды. Благодаря задержке, селективное УЗО срабатывает только тогда, когда одно из групповых УЗО откажет.

Основное требование при установке УЗО на стиральную технику

Если существует большая вероятность ложного срабатывания общего страхующего УЗО, нужно устанавливать модель с большой уставкой тока утечки, например, 150 мА.

В этом случае задержка срабатывания не требуется — общее УЗО итак будет срабатывать только при отказе одного из групповых, имеющих уставку тока утечки 30 или 10 мА. Но нужно учесть, что выключатели с уставкой тока утечки более 30 мА (выпускаются модели на 150, 300 и 500 мА) обеспечивают только защиту от пожара, но не от поражения электротоком.

Прочие советы

Важно избежать ошибки при подключении, при которой дифференциальный ток в УЗО получается сам собой. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину

К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину.

Другая распространенная ошибка: к «нулю» обслуживаемого УЗО контура подключают «нули» от других контуров.

Иногда при отсутствии контура заземления заземляющий провод подключают к «нулевому» проводнику. Такое подключение обязательно нужно делать выше УЗО, то есть так, чтобы утекающий по заземляющему проводнику ток выходил за пределы «подопечного» контура. Если подключиться ниже, то даже при пробое на корпус токи в катушках УЗО останутся равными и прибор сработает только тогда, когда кто-либо из пользователей получит удар током.

Срабатывание УЗО при нажатии имеющейся на его корпусе кнопки «Test» вовсе не является гарантией того, что выключатель подключен правильно.

Достоверно подтвердить правильность подключения можно только с помощью специальной процедуры — контролируемой утечки тока, но ее должны делать только специалисты.

Варианты схем

Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.

Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.

УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.

Подключение УЗО без заземления может быть выполнено двумя способами.

Подключение на вход

При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.

Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.

Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.

Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.

Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.

Подключение на входе и на отходящих ветвях

Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.

Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.

Наглядно общий принцип подключения УЗО на следующем видео:

Для чего необходимо УЗО

Для понимания принципа работы УЗО и особенностей его монтажа следует рассмотреть ряд основных моментов.

Прежде всего, нужно понимать, что использование в быту большого количества электроприборов приводит к увеличению опасности попадания человека под действие электричества. Поэтому формирование защитных узлов, оберегающих от этого опасного фактора, является необходимостью в современных жилых помещениях. Само Устройство Защитного Отключения — это элемент системы защиты, и функционально имеет несколько назначений:

  • В случае замыкания в проводке УЗО защищает помещение от возгорания.
  • В момент попадания человеческого тела под действие электротока УЗО отключает питание во всей сети или конкретного электроприбора для выполнения защиты (локальное или общее отключение зависит от позиции установки УЗО в системе питания).
  • А также УЗО отключает питающую цепь, когда происходит повышение тока в этой цепи на определённую величину, что также является функцией защиты.

Конструкционно УЗО — это аппарат, имеющий функцию защитного отключения, внешне схожий с выключателем автоматом, но имеющий другое назначение и функцию проверочного включения. Крепление УЗО выполнено с применением стандартного разъёма дин-рейки.

Исполнение УЗО бывает двухполюсным — стандартная двухфазная электрическая сеть переменного тока 220В.

Такое устройство подходит для установки в помещениях стандартной постройки (с электрической проводкой, выполненной двухжильным проводом). Если квартира или дом оборудованы проводкой с тремя фазами (современные новостройки, промышленные и полупромышленные помещения), то в этом случае используется УЗО с четырьмя полюсами.

Двухполюсное и четырёхполюсное исполнение

На самом устройстве нанесена схема его подключения и базовые характеристики прибора.

  • Серийный заводской номер аппарата, фирма производитель.
  • Максимальная величина тока, при котором УЗО работает длительное время и выполняет свои функции. Эта величина называется номинальным током устройства, измеряется он амперами. Она обычно соответствует стандартизированным токовым величинам электроприборов. Обозначен на панели прибора как In. Эта величина устанавливается благодаря учёту сечения провода и конструкционного выполнения контактных клемм УЗО.
  • Ток отсечки УЗО. Правильное название — номинальный отключающий дифференциальный ток. Измеряется он в миллиамперах. На корпусе прибора обозначен — I∆n. Указанное значение показателя тока утечки вызывает срабатывание защитного механизма УЗО. Срабатывание происходит, если все остальные параметры не достигают аварийных значений и монтаж выполнен правильно. Параметр тока утечки определяется стандартными величинами.
  • Величина номинального дифференциального тока, не приводящего к аварийному выключению УЗО, работающему в нормальных условиях. Правильно называется номинальный не отключающий дифференциальный ток. Обозначен на корпусе — In0 и соответствует половине значения тока отсечки УЗО. Этот показатель охватывает диапазон значений тока утечки, во время появления которого происходит аварийное срабатывание устройства. Например, для устройства УЗО, имеющего ток отсечки 30 мА значение не отключающего дифф.тока будет составлять 15 мА, а аварийное выключение УЗО произойдёт во время образования в сети тока утечки величиной, соответствующей диапазону от 15 до 30 мА.
  • Значение напряжения работающего УЗО составляет 220 или 380 В.
  • На корпусе также обозначено наибольшее значение тока КЗ, в момент образования которого УЗО продолжит работать в исправном состоянии. Такой параметр называется номинальный условный ток короткого замыкания, обозначается как Inc. Эта токовая величина имеет стандартизированные значения.
  • Показатель номинального времени отключения устройства. Этот показатель обозначается как Tn. Время, которое он описывает — это промежуток от момента образования в цепи дифференциального отключающего тока до момента времени, в который произошло полное гашение электрической дуги на силовых контактах устройства УЗО.

Пример обозначений:

Пример обозначения основных характеристик устройства

Схемы подключения

Дифавтомат на вводе

Вне зависимости от схемы подключение автоматов производится на фазу или нейтраль только той цепи, для защиты которой они нужны.

АВДТ на вводе

Прибор устанавливается в щиток и защищает ответвления проводки и группы, к которым подкинут. Вводный автомат нужно подбирать с учетом мощности и рабочих особенностей сети. Вначале ставится счетчик, а потом аппарат. Все электроконтуры подводятся на выход АВДТ. Для каждой цепи монтируется индивидуальный концевой выключатель.

Токовую нагрузку требуется подбирать с учетом мощности единовременно включенной бытовой техники и параметрами электрического счетчика. Автомат должен срабатывать раньше, чем предохранитель учетного устройства.

Данное соединение имеет несколько плюсов:

  • экономия средств на покупку одного прибора;
  • компактность щитка – автомат не занимает много места.

Недостатки подключения – длительный поиск неисправной ветки, причины сбоя и полное обесточивание помещения при проблемах.

Двухуровневое подсоединение

Двухуровневое подключение

Подключить к разветвленной сети автомат нужно поярусно. На первом уровне после счетчика ставится АВДТ – через него проходит основная нагрузка. Выходные кабели подкидываются на автоматы по количеству контуров помещения.

На втором уровне можно подсоединить маломощные устройства с минимальным порогом токовой утечки. Отдельный контур понадобится выделить под стиральный прибор, джакузи, душевую кабинку с электроподогревом.

Двухуровневая система имеет несколько преимуществ:

  • безопасность – сеть защищена от перепадов напряжения и короткого замыкания;
  • надежность – аппарат первого уровня дублирует работу последующих УЗО и выключает энергию одновременно с ними;
  • быстрое обнаружение неисправного участка;
  • обесточивание только одного помещения на время ремонта;
  • возможность реализации при многоконтурной разветвленной линии.

Минус схемы – затраты на приобретение дифавтоматов и поиск места для их монтажа.

Одноуровневый тип подключения

Подсоединение похоже на одноуровневое с разницей в том, что общий аппарат не ставится. Для упорядочивания кабелей и простоты монтажных работ используется коммутационная шина. Недостаток способа заключается в отсутствии дублирующего прибора с дополнительной защиты.

Монтаж дифавтоматов без заземления

В домах старой застройки заземление не предусматривалось, поэтому на сегодняшний день существуют риски поражения током жильцов и поломок техники.

Особенность подключения защитного дифавтомата к незаземленной однофазной или трехфазной сети заключается в функциональной замене устройством провода земли. После обнаружения токовой утечки происходит быстрый разрыв цепи. Прибор обеспечивает дополнительную защиту бытовой техники от влияний перепадов напряжения или коротких замыканий.

Особенности схемы для трехфазной линии

Трехфазная сеть с напряжением 380 В организуется в магазинах, гаражах, промышленных помещениях. Чтобы правильно и быстро подключить защитный дифавтомат, необходимо учитывать алгоритм для линии в 220 В.

Подсоединение проводов осуществляется зажимными клеммами по маркировкам на корпусе прибора:

  • фазный провод обозначается буквой L;
  • нейтральный кабель маркируется как N;
  • для обозначения подводящего проводника используется цифра 1;
  • отводящий провод обозначается цифрой 2.

Нюансы установки селективных моделей

Селективный дифференциальный автомат

Применение селективного дифавтомата как основного устройства допустимо только в двухуровневой схеме. Аппарат с маркировкой S имеет большее время срабатывания и деактивирует приборы второго уровня без отключения линии.

Селективные приборы могут подключаться так:

  • ток утечки фиксируется автоматами двух уровней, срабатывающими по принципу случайности;
  • если время срабатывания основного АВДТ больше, аппарат второго уровня срабатывает в первую очередь;
  • при поломке обесточивается один контур, остальная линия находится под напряжением.

Ошибки в подключении УЗО

Начинающие электрики и домашние мастера часто не знают, как правильно подключить УЗО и автоматы. При подключении защитных аппаратов дифференциального тока необходимо неукоснительно выполнять следующие правила:

  • устройства защитного отключения должны включаться последовательно с автоматическими выключателями;
  • защищаемое электрооборудование должно быть заземлено.

Несмотря на простоту правил, часто встречаются повторяющиеся ошибки. Многие мастера считают, что отключающие устройства должны срабатывать при прикосновении человека к частям электрооборудования, оказавшимся под напряжением в результате нарушения изоляции. Это ошибочное мнение. Защита должна сработать не при прикосновении человека, а в момент нарушения изоляции. Поэтому совместно с УЗО применяется защитное заземление.

Вторая распространенная и опасная ошибка — это применение «зануления». В этом случае нулевой проводник присоединяют к корпусу защищаемого электрооборудования. Такая схема опасна тем, что при обрыве нулевого провода существует вероятность появления фазы на защищаемом оборудовании.

Еще одной частой ошибкой является соединение нулевых проводников, питающихся от разных защитных устройств. Такое соединение обязательно приводит к появлению токов утечки и срабатыванию аппаратов защиты.

Watch this video on YouTube

Как подключить УЗО и автоматы?

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

Двухполосный выключатель

Пошаговое руководство:

  1. Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
  2. Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
  3. На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача – защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
  4. Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
  5. После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
  6. В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
  7. После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
  8. После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.

От чего защищает УЗО

В первую очередь УЗО — это отличная профилактика пожаров из-за плохой проводки. Как известно возгорания в электропроводке происходят из-за коротких замыканий, перегрева кабеля и перегрева контактов. В отличие от обычных автоматов — УЗО берет на себя функцию отключения в случаях оплавления изоляции кабеля. Конечно не всегда, но при определённых условиях, особенно при наличии правильного заземления, УЗО обязано сработать.

Утечка по расплавленной изоляции

Второй, самой частой причиной срабатывания устройств защитных отключений и дифференциальных автоматов, является вода. Так как водичка это отличный проводник электрического тока, то при попадании воды на токоведущие части, ток растекается по ней, также вызываю утечку и срабатывание УЗО.

Ну и самый важный момент, это защита человека от ударов электрическим током. На самом деле очень хочется  развенчать тот миф, что УЗО на 100% защищает от ударов тока. В большинстве случаев током бьёт и еще как, и никакое УЗО не срабатывает. Случаи, когда УЗО отключается с помощью ударенного током человека, на практике очень редки. Почему так происходит, напишем в конце статьи.

Подключение УЗО без заземления

Существует предубеждение, что для правильной работы УЗО необходима трехпроводная электрическая сеть, т.е. фаза, ноль и заземление. Заметим, однако, что роль УЗО – произвести отключение электрооборудования в случае возникновения тока утечки на корпус, а, следовательно, предотвратить поражение человека электрическим током.

Схема подключения УЗО. Однофазная сеть — Фото 1

Цель заземления такая же: в случае появления электрического тока на нетоковедущих заземленных частях оборудования создать режим короткого замыкания, от которого сработает максимальная токовая защита автоматического выключателя, и оборудование будет обесточено. Получается, что одной и той же цели можно достичь, применяя два различных способа:

  • Подключение УЗО без заземления, схема которого будет обсуждаться далее, или
  • Монтажом защитного заземления.

Эти два метода защиты могут дополнять друг друга, однако могут применяться и по отдельности. Как выполняется подключение УЗО в однофазной цепи? Об этом речь пойдет далее.
