Как сделать вибростол для тротуарной плитки

Двигатель на вибростол и чертежи

Мощность двигателя не должна быть слишком высокой, поэтому многие используют моторы от стиральных машинок. Единственный его минус — маленький ресурс. Но если нет планов по обеспечению плиткой всего района, тогда один двигатель может исправно работать несколько лет при средних нагрузках. Можно доработать мотор, поскольку основной слабой стороной его стали втулки или подшипники. Если сразу поменять подшипники на усиленные и убрать втулки и заменить их подшипниками, то стол прослужит еще дольше.

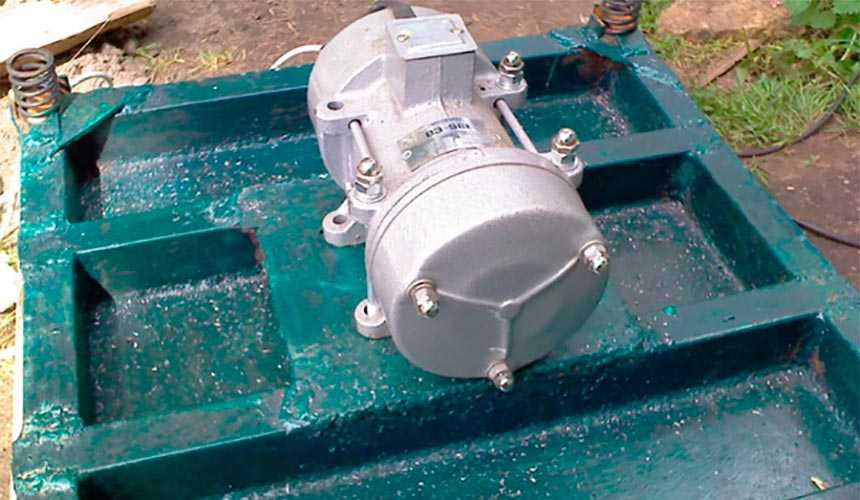

Можно воспользоваться готовым вибратором. ИВ99, к примеру, обойдется в 5-7 тысяч, но он практически вечный, поскольку обладает запасом мощности и предназначен для таких работ. Отличным дополнением станет регулятор частоты оборотов. Сего помощью можно подстраивать частоту вибраций для каждой партии плитки в отдельности.

Самодельный вибродвигатель для бетона

Для уплотнения бетонной массы в фундаменте и других железобетонных конструкциях применяются вибродвигатели поверхностного типа или же погружного. Для поверхностного вибратора подойдёт вибродвигатель мощностью от 1 до 1,5 кВт, работающий в сети 220 В. Его схема показана ниже, а состоит он из:

  1. Ручки для удерживания, направления и переноса устройства.
  2. Электродвигателя достаточной мощности.
  3. Кабеля питания.
  4. Эксцентрикового дебаланса.
  5. Основания необходимого размера.

Профессиональные модели вибродвигателей имеют регулируемый эксцентрик, который позволяет настраивать амплитуду вибраций и силу, с которой производится уплотнение. Эксцентрик закрепляется на выходном валу электродвигателя. Для этого к валу жёстко фиксируется кронштейн, а к нему в свою очередь крепят дебаланс на резьбовое соединение. Ослабив резьбу, можно отрегулировать положение эксцентрика по отношению к валу электродвигателя, таким образом изменив амплитуду работы устройства.

Знакомимся с оборудованием – вибрационный стол

Для машинной формовки изделий из бетона, залитых в специальные формы применяется вибрационное оборудование – вибростол формовочный универсальный. Своими руками изготовить агрегат возможно, главное, понимать его назначение, устройство и принцип работы. Оборудование представляет собой металлическую конструкцию с шарнирно закрепленной рабочей площадкой, на которой размещены залитые формы.

Плита совершает до трех тысяч колебаний за одну минуту, что позволяет:

  • повысить плотность бетонного массива;
  • увеличить прочностные характеристики;
  • избавиться от воздушных включений.

Как создать виброплиту. Пошаговая инструкция

  1. Необходимо произвести манипуляции с двигателем. Если двигатель электрический, то необходимо снять с него крышку. Так, вы сможете регулировать обороты двигателя для дальнейших действий. Лучше всего использовать двигатель, который работает от 220 В.
  2. С двух сторон симметрично необходимо сделать обрезы на металлическом листе. Надрезы делают болгаркой. Глубина их должна составлять не менее 5 мм, а глубина не более 10 см от края.
  3. С помощью молотка необходимо сделать небольшие загибы по краю надрезов. Это надо сделать, для того чтобы машина при работе не закапывалась в песок. В таком положении места надрезов надо заварить сварочным аппаратом. Чтобы создать фиксацию торцевой части. Стоит помнить что если надрезы не сделать, то загнуть края до нужного угла будет невозможно.
  4. При помощи нескольких шевлеров вибратор необходимо прикрепить к плите. При этом их надо правильно подогнать. Следует следить за тем чтобы поверхности ровно прилегали друг к другу и края не выступали. Затем по краям надо провести сварочным аппаратам для закрепления. Шевлеры приварить стоит с особой тщательностью, при поперечном положении сварки. Делают это на расстоянии 10 см друг от друга. Необходимо также учитывать центр плиты и расположение крепежных отверстий на самом двигателе.
  5. Затем необходимо прикрепить вибратор уже болтами. Обычно это делают крепежами М10 или М12. Чтобы знать где вкручивать болты измерьте расстояние между крепёжными отверстиями на двигателе и соответственно проделайте отверстия на шевлерав, закрепите болтами. Самодельная виброплита готова.
  6. Можно приступать к изготовлению ручки виброплиты. Возьмите отрезок трубы, который будет удобно располагаться в руке, из него можно сделать ручку. Её прикрепите к основанию при помощи эластичных подушечек. А также можно использовать сайлентблоки. Обязательно создайте то, что будет гасить вибрацию при работе двигателя, иначе ручка будет выскакивать у вас из рук.
  7. Для транспортировки плиты и более удобного использования также необходимо прикрепить колесики к верхней части плиты. Для этого возьмите подходящий по размеру обрезок трубы и приварите его к основанию виброплиты. На края трубы закрепите сварочным аппаратом кольца соответствующего диаметра вашим колесикам. После этого закрепите колесики внутри приваренных колец, так чтобы при необходимости их можно было демонтировать.
  8. В передней части самодельной виброплиты нелишним будет установить специальную ёмкость с водой. Проведите шланг, который будет надежно крепиться. При установке необходимо тщательно следить чтобы вода не могла никаким образом попасть на полость работающего двигателя.

Изготовление своими руками

Если нет возможности, а также желания приобретать регулятор заводского типа, то можно собрать его своими руками. Хотя регуляторы типа » tda1085 » зарекомендовали себя очень хорошо. Для этого нужно детально ознакомиться с теорией и приступить к практике. Очень популярны схемы симисторного исполнения, в частности регулятор оборотов асинхронного двигателя 220в (схема 5). Сделать его несложно. Он собирается на симисторе ВТ138, хорошо подходящем для этих целей.

Схема 5 — Простой регулятор оборотов на симисторе.

Этот регулятор может быть использован и для регулировки оборотов двигателя постоянного тока 12 вольт, так как является довольно простым и универсальным. Обороты регулируются благодаря изменению параметров Р1, определяющему фазу входящего сигнала, который открывает переход симистора.

Принцип работы прост. При запуске двигателя происходит его затормаживание, индуктивность изменятся в меньшую сторону и способствует увеличению U в цепи «R2—>P1—>C2». При разряде С2 симистор открывается в течение некоторого времени.

Читать также: Кронштейны для прокладки кабеля по стене

Существует еще одна схема. Она работает немного по-другому: путем обеспечения хода энергии обратного типа, которое является оптимально выгодным. В схему включен довольно мощный тиристор.

Схема 6 — Устройство тиристорного регулятора.

Схема состоит из генератора сигнала управления, усилителя, тиристора и участка цепи, выполняющего функции стабилизатора вращения ротора.

Наиболее универсальной схемой является регулятор на симисторе и динисторе (схема 7). Он способен плавно убавить скорость вращения вала, задать реверс двигателю (изменить направление вращения) и понизить пусковой ток.

Принцип работы схемы:

  1. С1 заряжается до U пробоя динистора D1 через R2.
  2. D1 при пробитии открывает переход симистора D2, который отвечает за управление нагрузкой.

​Напряжение при нагрузке прямо пропорционально зависит от частотной составляющей при открытии D2, зависящего от R2. Схема применяется в пылесосах. Она содержит универсальное электронное управление, а также способность простого подключения питания 380 В. Все детали следует расположить на печатной плате, изготовленной по лазерно-утюжной технологии (ЛУТ). Подробно с этой технологии изготовления плат можно ознакомиться в интернете.

Таким образом, при выборе регулятора оборотов электродвигателя возможна покупка заводского или изготовление своими руками. Самодельный регулятор сделать достаточно просто, так как при понимании принципа действия устройства можно с легкостью собрать его. Кроме того, следует соблюдать правила безопасности при осуществлении монтажа деталей и при работе с электричеством.

Плавная работа двигателя, без рывков и скачков мощности – это залог его долговечности. Для контроля этих показателей используется регулятор оборотов электродвигателя на 220В, 12 В и 24 В, все эти частотники можно изготовить своими руками или купить уже готовый агрегат.

Пошаговая инструкция для изготовления вибростола с горизонтальной вибрацией

Первое, на что стоит обратить внимание перед началом работ – размер столешницы. Считается, что минимальный размер поверхности должен быть 600х600, так как при более узких сторонах, формы будут падать в процессе движения

Кроме того, узкая конструкция будет обладать меньшей устойчивостью.

Во многом размер вибростола определяется необходимым объемом производства. Можно сказать, что здесь есть прямая зависимость – чем больше элементов должно быть изготовлено за один раз, тем больше должна быть площадь столешницы. Естественно, что для большого вибропресса потребуется более мощный двигатель, а материалы, из которых будет собрана конструкция, должны быть очень прочными.

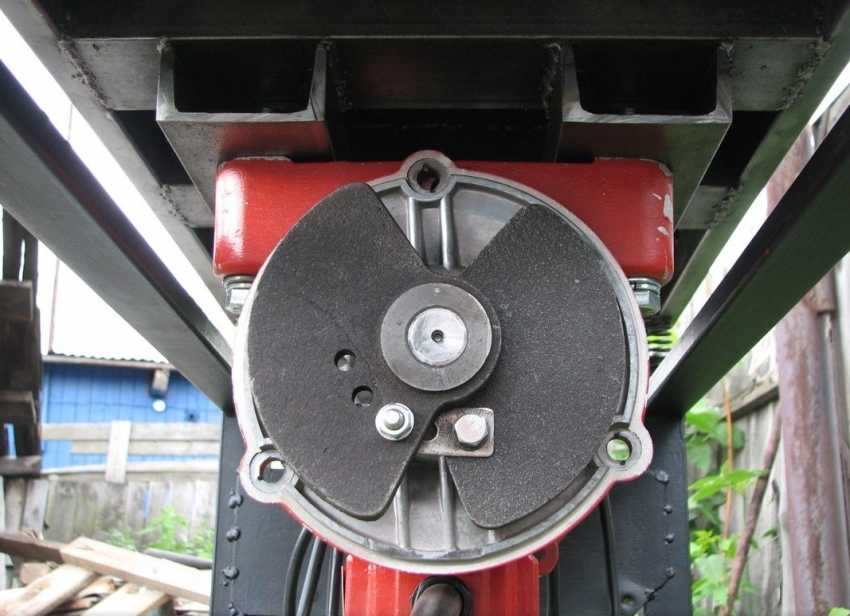

Основание вибростола и крепление дебалансов

Что же касается высоты вибростола, то здесь все зависит от индивидуальных данных человека, которому предстоит работать за ним. Стандартной высотой, оптимально подходящей для человека среднего роста, считается 90-100 см.

Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики

Для того чтобы самостоятельно собрать конструкцию, потребуются болгарка, сварочный аппарат, дрель, а также умение с ними обращаться. Рассмотрим список необходимых материалов, которые вполне можно найти среди поручных материалов.

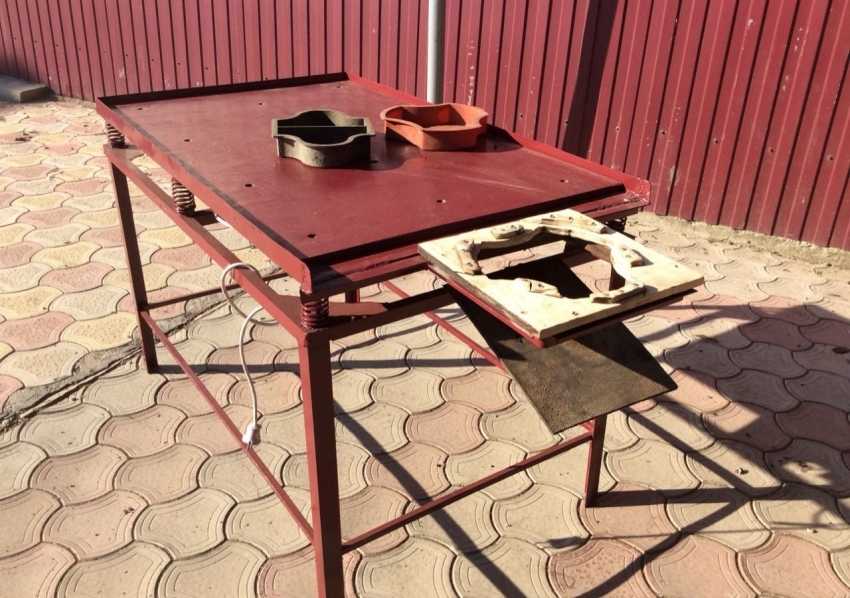

Пример реализации вибрационного стола для изготовления тротуарной плитки с расформовочной насадкой

Для столешницы можно использовать фанеру или лист металла подходящего размера. При этом лист фанеры должен быть толщиной 14 мм. Это позволит передать большее количества вибрации за счет небольшой толщины, но при этом обеспечить необходимую прочность конструкции. Кроме того, таким образом можно существенно снизить уровень шума при работе устройства. Если же используется металлический лист, то его толщина должна быть в пределах 5-10 мм.

Стоимость листа фанеры нужной толщины, сделанной из березового шпона, составит порядка 650 рублей при стандартном размере 1525×1525 мм. А вот лист горячекатаного металла толщиной 5 мм обойдется дороже, около 1000 рублей.

Дебалансы используются для возбуждения колебаний в вибрационном механизме вибростола

Металлические уголки размером 50×50 мм. Они потребуются для создания окантовки столешницы и в процессе эксплуатации вибростола не позволят формам для производства тротуарной плитки смещаться с поверхности в результате воздействия вибрации. Их стоимость составит порядка 140 рублей на 1 м.п.

Швеллер для крепления мотора (около 210 руб/м.п.). Его нужно будет приварить по центру обратной стороны столешницы, заранее просверлив отверстия, которые будут использованы для болтов, удерживающих мотор.

Металлические трубы для ног стола. Обычно для этой цели используются элементы толщиной 2 мм и размером 40×40. Цена составит 107 рублей за 1 м.п.

Надежность креплений всех элементов вибростола обеспечивает корректную работу устройства, качество произведенной продукции и длительность срока эксплуатации

Трубы для формирования верхней и нижней частей каркаса. Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбирать довольно прочный материал – 40×20 и толщиной 2 мм для верхней части и как минимум 20×20 такой же толщины для низа. Стоимость составит 84 руб/м.п. и 53 руб/м.п. соответственно.

Пластины из металла, которые будут использованы как подошва для опорных ног. Для этого подойдут куски металла размером не менее 50×50 и толщиной 2 мм.

Также понадобится пластина для установки электрооборудования и пружины, которые и призваны обеспечивать вибрацию. Приобрести эти элементы вполне возможно на авторазборке. Многочисленные отзывы свидетельствую о том, что идеальный вариант – использование пружин с мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм будет около 500 рублей. Их устанавливают в углах стола, а при большой площади поверхности еще одну дополнительно монтируют по центру.

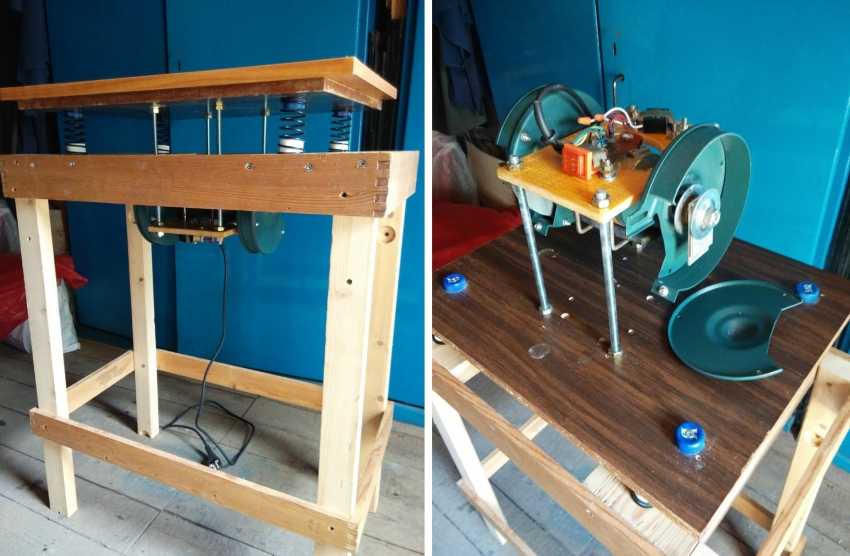

Вибростол для изготовления тротуарной плитки можно изготовить из подручных материалов без значительных финансовых вложений

Как сделать своими руками?

Покупать вибростол дорого, хотя и его приобретение поможет быстрее приступить к работе. И все же, будем делать сами и потребуется нам для этого следующий инструмент:

  • Сварочный аппарат. Для такой работы подойдет инвертор на 190 А.
  • Болгарка. Желательно иметь две разновидности, 230 мм и 120 мм в диаметре диска. Большой будет удобно выполнять распил, маленькой, подгонять детали и в последующем выполнять шлифовку сварочного шва.
  • Электроды, рулетка, карандаш и мел, сверло, а также болты, гайки, сверла, дрель и прочий инструмент, который может потребоваться в работе.

Итак, для начала надо сварить ножки стола. Проще всего их сделать из профтрубы. Подойдет профтруба, толщиной стенки металла не мене 2 мм, лучше 3 мм. Основу лучше всего варить исходя из площади крышки стола, которая должна быть рассчитана индивидуально, с учетом мощности двигателя и форм, которые будут уложены за один раз.

Схема вибростола

Снизу и сверху профтрубы ножки завариваем. Желательно прикупить регулируемые ножки, что в перспективе поможет выставить стол по уровню. С верхней части стола, по периметру, рекомендуется наварить основу под пружины. Минимум 4 пружины, но лучше поставить 6-8. В качестве основы лучше всего использовать обрезки круглой трубы подходящего внутреннего диаметра. Пружина в нее должна входить свободно.

Что касается пружин, то их жесткость подбирается индивидуально, в зависимости от нагрузки на стол, плюс вес самой столешницы. Многие рекомендуют брать амортизаторы с мопеда, но если их нет под рукой, можно сходить в любой автомобильный магазин и прикупить то, что нужно.

Далее делают столешницу. С нижней части, по периметру, под нее тоже варится рамка, желательно из профильной трубы. В местах касания пружин, тоже обрез круглой трубы, чтобы пружина не съезжала. По центру рамки стола, с нижней части, варят две поперечины, в них проделывают отверстия нужного диаметра под болты для установки двигателя. С внешней стороны варят рамку, чтобы в процессе работы «формы», заполненные бетоном, не убегали за край стола. Можно варить точечно, используя для бордюра самый тонкий уголок или профтрубу 20 н 20. Для самой столешницы можно использовать листовую сталь, 2-3 мм толщиной.

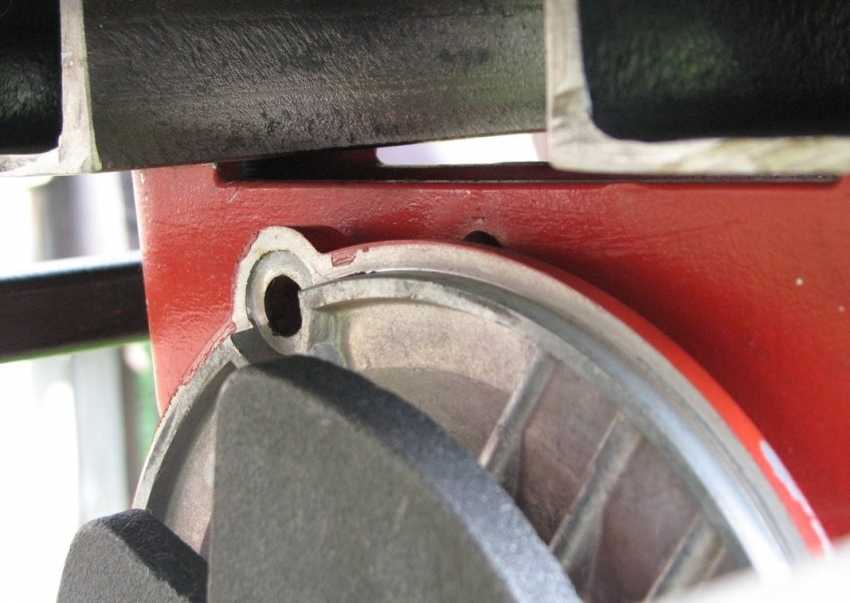

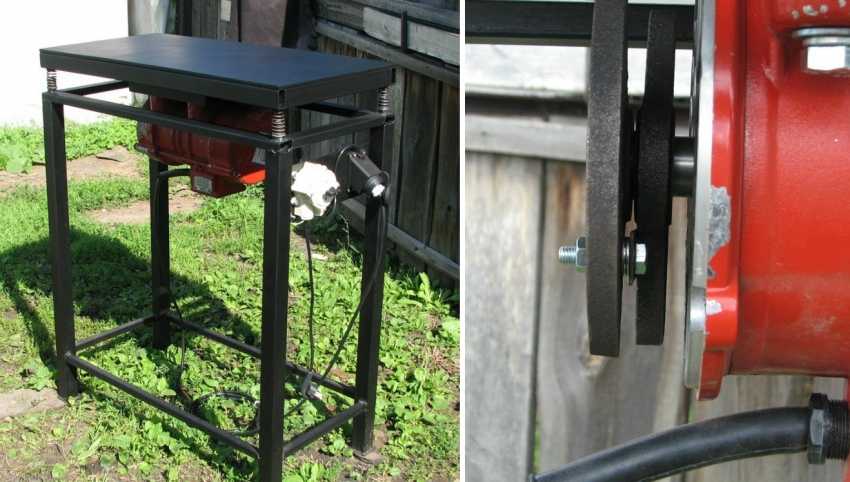

Далее дорабатываем двигатель. Самый простой способ, это приварить к нему эксцентрик. Под ним понимается обычный болт, который головкой приваривается на вал. Болт берите подлиннее, но, чтобы при вращении он не упирался в крышку стола. На болт, после сварки, в индивидуальном порядке, накручивайте гайки. Увеличивая или уменьшая их число, вы будете регулировать колебания и уровень вибрации.

Чертёж вибростола

Что касается двигателя, то рекомендовано использовать модель с мощностью не менее 1000 ВТ. Нагрузки на нем не будет, самое главное, чтобы он быстро вводил крышку в резонанс от вращения. Обязательно подключите его через кнопку, которую разместите на поверхности корпуса. Перед монтажом, начертите примерные чертежи вибростола для тротуарной плитки своими руками, на основании которых выполняйте сборку.

Необходимые материалы и инструмент

Для самостоятельного изготовления формовочного вибростола вам потребуются следующие материалы:

  1. металлический лист толщиной 4-6 мм для изготовления вибрационной площадки;
  2. уголок 25х25 или 32х32 для устройства бортика;
  3. стальная труба диаметром 45-57 мм для опорных ножек;
  4. профильные трубы или уголки для связывающих ножки перемычек;
  5. сварочные электроды;
  6. стальные пружины диаметром 45-52 мм и длиной 150-200 мм — например, от амортизаторов мопеда;
  7. швеллер для размещения на нем двигателя;
  8. вибрационный или обычный электродвигатель с вибрационным механизмом;
  9. кабель и пусковая аппаратура для подключения электродвигателя;
  10. грунт и краска для защиты от коррозии.

Из инструмента, чтобы сделать вибростол своими руками в домашних условиях, потребуется:

  • угловая шлифмашина (болгарка);
  • электросварочный аппарат;
  • дрель со сверлами по металлу;
  • малярная кисть, щетка, наждачная бумага.

Технология изготовления вибролитьём

Для производства готового изделия требуется подготовить все инструменты и смеси. Перед заливкой бетона в формы их смазывают раствором для улучшения распалубки (извлечение плитки из формы). Используются готовые составы или аналог из 50 грамм машинного масла и 1500 грамм воды.

Заменитель нужно долго и тщательно вымешать, так как обе жидкости имеют разную плотность. Если раствор будет слишком жирным, то в плитке появятся большие поры, которые похожи на ракушник. Состав с малым количеством масла не даст нормально произвести распалубку. Сами формы используются нескольких видов:

Пластиковая. Контейнер любой формы, который можно приобрести в магазине или заменить любой аналогичной ёмкостью.


Пластиковая формаИсточник img.globalrustrade.com

Силиконовая (резиновая). Пластичный и гибкий аналог формы для создания плитки. С их помощью можно копировать рисунок готового покрытия. Для этого предоставлен выбор готовых силиконовых смесей.


Силиконовая формаИсточник i.ebayimg.com

Деревянные. Их изготавливают из устойчивой к влаге фанеры. Её кладут на дно и делают опалубку из брусков, которые соединяют саморезами или металлическими уголками с шурупами. Предназначены такие формы только для простых фигур.


Деревянная формаИсточник beton-house.com

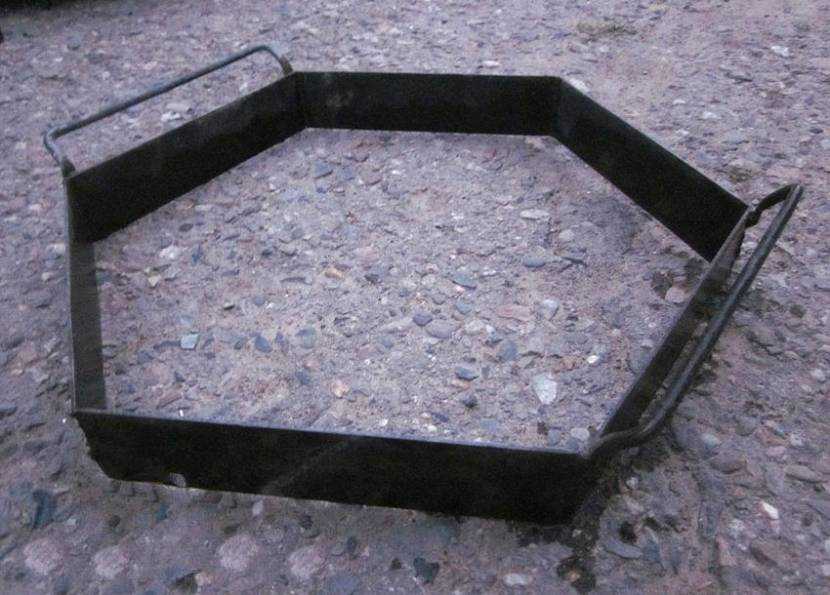

Металлические. Для их создания требуется сварочный аппарат. Такие формы самые крепкие и долговечные, но имеют большой вес, а также требуют много времени и ресурсов на сборку.


Металлическая формаИсточник moidachi.ru

В подготовленные формы заливается раствор для тротуарной плитки, который нужно разгладить с помощью шпателя или мастерка. Далее ёмкости помещаются на вибростол

Важно не перегружать агрегат, так как тогда он не даст вибрацию нужной частоты.

После включения двигателя влага начинает выходить наверх, а сама смесь для тротуарной плитки начнёт уплотняться. Из-за этого в формах её количество визуально уменьшится и образуется дополнительное пространство, которое требуется заполнить раствором.

Требуется удерживать ёмкости на столе в течение 4-5 минут до появления белёсой пенки. Это означает что весь воздух из смеси вышел. После этого её нужно переместить в сухое место, в которое не попадает солнечный свет. За счёт пластификатора и низкого содержания воды плитка высыхает в течение 24 часов.

Высохший продукт нужно вытащить из форм и оставить на 4-5 дней для увеличения прочности. Формы после распалубки следует вымыть солёным раствором для удаления оставшейся смеси. Это позволяет продлить срок жизни ёмкостей для дальнейшего использования.


Распалубка плиткиИсточник www.meleon.ru

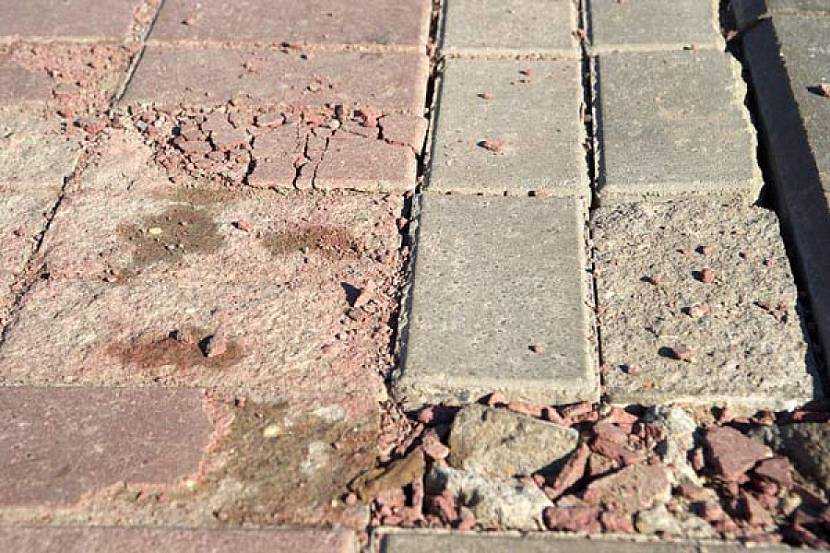

Если не выдержать технологию, то плитка скоро рассохнетсяИсточник www.niasam.ru

Как сделать вибродвигатель своими руками

Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В. Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:

  1. Ручки для направления, удерживания, переноса устройства.
  2. Электродвигатель необходимой мощи.
  3. Эксцентриковый дебаланс.
  4. Кабель питания.
  5. Основания нужных габаритов.

Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.

Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.

Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.

Вибромотор на 220 Вольт своими руками

Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.

Оборудование

Чтобы его изготовить необходимо следующее оборудование:

  • перфоратор малых размеров;
  • электродрель.

Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.

Инструмент

Для конструкции с маневренным валом нужны:

  • дрель с электроприводом;
  • труба из нержавейки;
  • металлический трос в защитном кожухе;
  • ось из стали;
  • шарикоподшипники – 2 шт.

В трубе необходимо составить два подшипниковых узла, на внутренней обойме которых поставлен стержень из стали с эксцентриком.

Он совмещается с дрелью при помощи эластичного троса.

Во время вращения вала появляется колебание насадки, и как результат, повышается плотность бетона.

Вибромотор своими руками для вибростола

Составляющие вибрационного стола:

  1. силовая металлическая конструкция наподобие рамы;
  2. столешница, зафиксированная на опорном станке;
  3. электропривод – вибродвигатель;
  4. пружины, которые нужны для взаимодействия площадки с рамой из стали;
  5. пульт управления, установлен на станке.

Плотность бетона достигается при соблюдении таких условий:

  1. понижение амплитуды вибрации;
  2. ритмичная вибрации площадки.

Чтобы этого достичь, нужно точно подогнать вес груза, установить координаты соединения привода, подобрать набор характеристик вибродвигателя. Мотор нужно аккуратно зафиксировать на раме механизма и подсоединить кабелем к пульту управления.

Существуют разные версии качественного исполнения, которые различаются местоположением груза.

Один может устанавливаться на валу двигателя, а также функционировать автономно. Второй вариант предусматривает передачу крутящего момента при помощи ременной передачи.

Вибромотор на основе перфоратора

Он имеет простую конструкцию, изготавливается из таких деталей:

  • стержень из стали;
  • шайба торцевая.

Шайба крепится при помощи сварки в торце бруска, а его длина отвечает глубине формы. Работа устройства реализовывается при возвратно-поступательном ходе рабочего органа. Пика прикасается к дну на формы и влияет на бетонную массу, проявляя себя как ключ вибраций.

При выполнении мероприятий, связанных с благоустройством территории частного дома или дачного участка, возникает необходимость в использовании изделий из бетона. Их, конечно, можно приобрести в специализированных магазинах. Однако имеется возможность сэкономить финансовые ресурсы, если самостоятельно изготовить тротуарную плитку и бордюры. Для этого потребуется оборудование для вибрационного уплотнения смеси, включающее вибродвигатель. Остановимся на сфере использования, назначении, устройстве. Рассмотрим характеристики, а также технологию изготовления.

Технология изготовления тротуарной плитки: принцип работы станка

Для того чтобы понимать, как правильно сделать то или иное устройство, нужно разобраться с технологией изготовления тех элементов, для которых оно разработано. Поэтому рассмотрим принцип работы вибростола и для чего предназначена каждая из составляющих его частей.

Рабочая поверхность стола крепится к станине при помощи специальной системы пружин, если речь идет об устройстве горизонтальной вибрации или же при помощи подвесов, в случае вертикальных приборов. За счет работы электродвигателя расчетной мощности, на валу которого эксцентрик, столешница приводится в движение. Благодаря тому, что эксцентрик смещается, меняется центр тяжести, в результате чего получается нужная вибрация.

Для удобства работы с вибростолом следует учитывать высоту ножек основания

Как сделать вибростол своими руками: чертежи и описание

Общее представление об устройстве вибростола вполне можно получить, ознакомившись с эскизом. Но для самостоятельного изготовления такой конструкции потребуется полноценный чертеж, который позволит учесть все нюансы и заранее обозначить необходимые размеры каждого из элементов.

Перед началом создания чертежа стоит рассмотреть два наиболее популярных варианта: для новичков и для мастеров. В первом случае, вибропресс имеет более простую конструкцию, но при этом позволяет выполнить основную задачу – формировать изделия. Сборка, обслуживание и уход за таким устройством осуществляются довольно просто и вполне под силу даже начинающему мастеру.

Более сложные конструкции, предназначенные для мастеров, изначально объединяют в себе вибропресс и просеиватель для песка. В сборке такая конструкция сложнее, однако, она удобна тем, что облегчает процесс получения компонентов нужной фракции.

Схема станины и расформофочной насадки для вибростола

Как сделать своими руками вибростол – чертежи и инструкция

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:

  1. Разметьте металл согласно чертежу, и прирежьте заготовки.
  2. Сварите из стального профиля основу площадки с заданными размерами.
  3. Приварите подпятники для крепления рамы к опорным стойкам.
  4. Соедините ноги рамы с прямоугольной основой.
  5. Установите ребра жесткости и элементы верхнего пояса.
  6. Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
  7. Окончательно проварите сваркой все участки соединения.
  8. Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
  9. К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
  10. Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
  11. Приварите к нижней плоскости столешницы подстаканники для пружин.
  12. Проверьте соосность подстаканников для пружин, в которые они вставляются.
  13. Зафиксируйте вибрационный двигатель под столешницей.
  14. Установите пружины и соберите раму с площадкой.

Монтаж электродвигателя на вибростол

Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
Подсоедините кабель питания, и запустите устройство.
Установите на столешнице груз, имитирующий залитую форму.
Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.
