Кондиционер кассетного типа

Монтаж трубопровода

Монтаж простых кассетных кондиционеров включает правильное подключение не только внешнего блока, но и фреоновой трубки. Это та часть агрегата, которая отвечает за циркуляцию хладагента и охлаждение воздушных масс. Если правильно смонтировать трубу, на компрессор будет идти меньше нагрузки. Чем длиннее фреоновая магистраль, тем проще работать агрегату. Если есть такая возможность, нужно соблюдать максимальную протяженность магистрали от внутреннего блока. Необходимо исключить большое количество изгибов. Если число изгибов больше 15, поток воздуха внутри трубы будет затруднен.

После монтажных работ (подключения трубопровода) проводится обработка контура. Для этого на протяжении получаса используется насос, который убирает грязь, лишнюю влагу. Пока продувается воздух, оценивается целостность трубопровода. После проверки, клапан закрывается и запускается хладагент. Для проверки соединений используется обычный мыльный раствор.

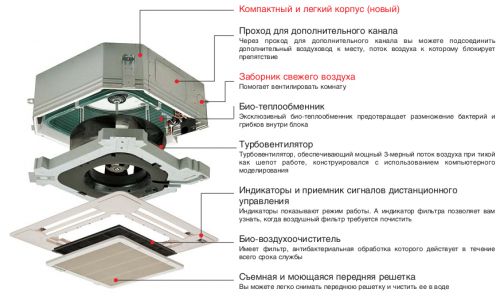

Устройство кассетного кондиционера

Разделение задач

Теперь поговорим о сплит-системах. Это вид кондиционеров, состоящий из двух блоков:

• Наружный с компрессором монтируется на внешней стене здания.
• Внутренний — устанавливается в помещении.

Это целый раздел климатического оборудования, который включает в себя несколько видов.

Настенные модели чаще всего встречаются в квартирах, небольших магазинах и офисах. Они занимают немного места и практически не шумят в работе. Блоки соединены между собой трубопроводами (при желании они монтируются в стену). Возможно использование антибактериального, угольного или сетчатого фильтра для очистки воздуха. Они легко монтируются, обладают низким уровнем шума. Но не рассчитаны на работу в помещениях большой площади (не более 70 м²).

Напольно-потолочная сплит-система отличается двоякой установкой: либо на стене у пола, либо на потолке (при этом отсутствует прямое обдувание людей).

Вариативность монтажа позволяет использовать этот тип кондиционера для обслуживания больших помещений с равномерным направлением воздушного потока вдоль потолка (потолочный монтаж) или для маленьких, заполненных помещений. Большинство данных кондиционеров имеют специальную систему снижения разницы температур в верхней и нижней зоне помещения.

Мобильные сплит-системы отличаются от обычных лишь тем, что не требуют монтажа. Такие устройства легко перемещать или перевозить (например, чтобы установить на даче). Внешний блок всегда должен быть за пределами той комнаты, в которой стоит внутренний (например, оставаться на веранде или в подсобном помещении).

Колонные кондиционеры напоминают узкий шкаф, чаще всего их устанавливают в больших залах. Сильный воздушный поток, создаваемый устройством, через жалюзи направляется в потолок и равномерно расходится по всему помещению. Эти системы отнимают часть пространства, поэтому иногда покупатели делают свой выбор в пользу кассетных аппаратов.

Их внутренние блоки «прячутся» за навесным потолком, поэтому вы сможете видеть только внешнюю декоративную решетку. Холодный воздух подается сразу в четырех направлениях. Монтаж такого устройства потребует сложного и тщательного расчета систем воздуховодов. Из-за большой охлаждающей мощности. Устанавливаются подобные модели в холлах гостиниц, промышленных помещениях.

Много комнат – один кондиционер

Мульти сплит-система отличается от обычной лишь наличием не одного, а двух и более внутренних блоков, которые связаны с одним внешним. Это полезно в тех случаях, когда необходимо установить комфортную температуру сразу в нескольких комнатах. При этом, для каждого помещения можно выбрать свой режим работы кондиционера. Монтируются они, как в городских квартирах, так и в торгово-офисных зданиях и на предприятиях.

Канальные кондиционеры предназначены для охлаждения или обогрева больших площадей. Это агрегаты так называемого скрытого типа: его внутренний блок невидим для человека. Он монтируется так, чтобы шум не мешал деятельности человека. Как правило, это пространство за навесным потолком.

Канальный тип отличается тем, что работает на приточном воздухе (выполняет функции вентилирующего устройства) и способностью обслуживать несколько помещений от одного внешнего блока. Такой тип прибора сложен для установки и требует свойств помещения. Также для канальных кондиционеров часто требуется отдельный монтаж пульта управления: он устанавливается отдельно, на стену.

Прецизионные стоит устанавливать в больших залах, площадью до 300 м². Эти устройства необходимы для точного поддержания заданной температуры там, где параметры воздушной среды особенно важны. Например, в офисах, где хранится и работает сложное электронное оборудование, на телефонных станциях, складах.

Системы чиллер-фанкойл – это холодильные машины, которые позволяют создавать индивидуальные температурные условия в каждом помещении, где установлены внутренние блоки (собственно, фанкойлы). Главная отличительная особенность, выделяющая этот вид сплит-систем, – использование воды, вместо фреона. Иногда для дополнительного обогрева помещения необходима установка бойлера.

Центральный кондиционер – самое сложное устройство. Такие системы нужны для предварительного нагрева (или охлаждения) воздуха и его распределения по воздуховодам. Среди них выделяют: прямоточные системы центрального кондиционирования (используются уличный воздух) и аппараты с функцией рециркуляции (работают, смешивая воздух снаружи и внутри здания).

Указанные последними три вида сплит-систем являются промышленными. Использовать их в жилых домах нецелесообразно, так как они обладают очень большой мощностью.

Видео описание

Описание процесса монтажа:

Эту работу владелец может сделать самостоятельно. Однако специалист сделает более красиво и надёжно. Важным этапом установки является заправка устройства фреоном. Рекомендуется, чтобы эту операцию выполнял мастер.

Важно правильно выбрать место для установки внутренней части системы. Нужно учесть то, как в помещение будет подаваться воздух, и как он будет циркулировать в комнате

Неверное место для установки и неправильный монтаж могут существенно снизить эффективность работы. Нужно, чтобы на это устройство не попадали прямые лучи солнца.

При работе наружного блока образуется конденсат. Необходимо позаботиться об его отводе во время монтажа, установив для этого специальную трубку.

При эксплуатации необходимо регулярно чистить воздушные фильтры. Это необходимо делать не реже, чем один раз в шесть месяцев.

При включении нужно закрывать окна и двери. Это позволит сберечь ресурс сплит системы.

Популярные производители и достойные модели

Признанными гуру в производстве кассетных кондиционеров считаются компании Daikin, Mitsubishi и General Fujitsu:

• AUYG18LVLB/AOYG18LALL от Fujitsu отличается улучшенными лопастями турбовентилятора, малыми габаритами и низким уровнем шума. Предназначен не только для жилых домов, но и для офиса. На гладкой поверхности виден ценник (около 100 тыс. рублей).
• Mitsubishi Heavy FDTC25VF – инверторное устройство со встроенной дренажной помпой, которая поднимает конденсат над уровнем потолка. Портативный пульт служит для управления сложной системой кондиционирования, присутствует функция автоматического перезапуска. Финальная стоимость – чуть больше 90 тыс. рублей.
• Daikin FСQN125 /RQ125 – полупромышленных кондиционер кассетного типа, который отличает стильным дизайном декоративной панели. Помимо внешнего вида, модель обладает прекрасными акустическими характеристиками, предусмотрено 3 схемы автосвинга. Стоимость кондиционера колеблется в пределах 110 тыс. рублей.

Среди бюджетных производителей популярны: General Climate, Ballu и Midea.

Кассетный кондиционер относится к полупромышленному типу устройств, отличается необычной компоновкой и расположением функциональных блоков. Принцип работы и этапы установки идентичны собратьям по кондиционированию воздуха в помещении.

Возможности настройки и управления

Рассматриваемые системы являются эффективными средствами климатического регулирования. Устройство сплит системы предусматривает возможность настройки с помощью дистанционного пульта управления. При этом владельцу сплит системы предоставляются следующие возможности:

• Использование режима TURBO для тех случаев, когда требуется осуществить быстрое изменение климатических условий.
• Таймер, с помощью которого можно производить отсроченное включение или выключение устройства. С его помощью также можно задавать программу действий.

Пульт управленияИсточник prom.st

• При необходимости можно откорректировать ранее установленное значение времени включения или температуры, которой необходимо достичь.
• Допускается установка блокировки пульта. Это может понадобиться в тех случаях. Когда в доме есть маленькие дети или домашние животные. Блокировка предотвратит возможность случайного включения или выключения системы.
• Доступно управление створками горизонтальных жалюзи. Устройство сплит системы позволяет таким образом изменить их положение, позволяя перенаправить поток воздуха из системы в нужном направлении.
• Допускается возможность включения режима очистки внутреннего блока.
• Можно корректировать скорость вращения вентилятора.
• Доступно включение или выключение тихого режима работы устройства.

Видео описание

В этом видео описано, как пользоваться пультом управления сплит-систем:

Также можно включать или отключать LED-дисплей, SLEEP-режим, при необходимости выполнять сброс всех настроек к начальному состоянию. Последняя возможность полезна в тех случаях, когда сделаны неверные настройки.

Особенности монтажа и эксплуатации

Установка сплит системы требует профессиональных навыков для работы. При этом необходимо установить внутренний и наружный блоки, а также проделать отверстие в стене для прокладки трубы, по которой должен будет передаваться фреон. При проведении установки необходимо хорошо разбираться в том, что такое сплит система в кондиционерах и как она работает.

Видео описание

Описание процесса монтажа:

Эту работу владелец может сделать самостоятельно. Однако специалист сделает более красиво и надёжно. Важным этапом установки является заправка устройства фреоном. Рекомендуется, чтобы эту операцию выполнял мастер.

Важно правильно выбрать место для установки внутренней части системы. Нужно учесть то, как в помещение будет подаваться воздух, и как он будет циркулировать в комнате

Неверное место для установки и неправильный монтаж могут существенно снизить эффективность работы. Нужно, чтобы на это устройство не попадали прямые лучи солнца.

При работе наружного блока образуется конденсат. Необходимо позаботиться об его отводе во время монтажа, установив для этого специальную трубку.

При эксплуатации необходимо регулярно чистить воздушные фильтры. Это необходимо делать не реже, чем один раз в шесть месяцев.

При включении нужно закрывать окна и двери. Это позволит сберечь ресурс сплит системы.


Видео описание

Посмотрев это видео, можно понять, как правильно выбрать подходящую сплит систему:

Коротко о главном

Сплит-система – это разновидность кондиционера, разделённая на два блока – внутренний и наружный. Это делается для повышения комфорта использования, ведь наиболее шумная часть устройства расположена на улице.

Сплит система позволяет создать дома комфортные климатические условия. При необходимости можно охладить воздух или подогреть помещение.

Удобная система управления даёт возможность установить подходящий режим работы на конкретный период времени.

При необходимости можно воспользоваться режимом циркуляции воздуха. В этом случае воздух в комнате будет распределяться равномерно, создавая ощущение комфорта. Сплит система также позволяет понижать влажность воздуха.


Спецификация сплит-систем

Сплит-системы или мульти-системы – это не определенная модель, а целый класс техники для кондиционирования воздуха, внутренние модули могут быть любого типа.

Все виды сплит-систем за счет небольшой стоимости и простой установки и эксплуатации получили широкое распространение среди населения и бизнеса. Их используют в домашних условиях, устанавливают в административных или полупромышленных помещениях разной площади. Преимущество двублочной конструкции в легкости управления, эстетичном внешнем исполнении внутренних блоков, а также в комфорте, ведь они практически бесшумны.

• стандартные;
• инверторные;
• системы «мульти».

Стандартные системы – это простая двублочная конструкция. Каждая пара модулей соединяется друг с другом фреоновой линией из двух – трех трубок. Системы просты в использовании, поддерживают постоянную температуру за счет попеременного включения и отключения.

Инверторные модели отличаются принципом работы — эта техника поддерживает установленную пользователем температуру за счет изменения частоты работы компрессора. Говоря проще, система позволяет плавно регулировать интенсивность подачи воздуха, при достижении заданного градуса, скорость воздушного потока снижается. Техническая особенность инверторного кондиционера не требует регулярного включения/отключения, что делает его экономичнее классической версии на 30 – 35%.

Мульти-системы сложнее прочих в монтаже и требуют особого внимания при проектировании. В отличие от классической системы кондиционирования, здесь внешний модуль выступает парой к 2 – 5 внутренним, поддерживая установленный температурный режим в нескольких помещениях одновременно.

Минусом мульти-систем является абсолютная зависимость всех внутренних модулей от одного наружного, где установлен главный и единственный компрессор. Если он выйдет из строя, все помещения будут лишены охлажденного воздуха. Вторая сложность – прокладка отдельных магистралей к каждому внутреннему модулю.

Устройство компрессорного и испарительного блока

Внешний блок кондиционера, расположенный на улице – это высокотехнологичное устройство, состоящее из множества модулей:

• Компрессор сжимает газ (фреон, хладон и т.д) и толкает его по магистрали. Они бывают разной конструкции, но назначение у них одно.
• В конденсаторе происходит охлаждения газа и его конденсации.
• Вентилятор прогоняет воздух, который обдувает конденсатор. Он может работать как с фиксированной скоростью, так и с несколькими скоростями вращения.
• Фильтр очистки газа. Он предотвращает попадание в компрессор механических загрязнений.

Внутренний блок кондиционера. В нем заложена основная функция подачи охлажденного или теплого воздушного потока. Он может быть настенного, . Есть бытовые климатические системы, в которых внутренний блок может быть как напольного, так и потолочного исполнения. Испарительный блок включает в себя:

Кроме того, практически во всех современных климатических приборах установлен воздушный фильтр тонкой очистки исходящих воздушных потоков. Устройство сплит-системы допускает использование различных фильтрующих элементов: угольного, электростатического, НЕРО. Также во многих моделях устанавливают ионизаторы и озонаторы воздуха.

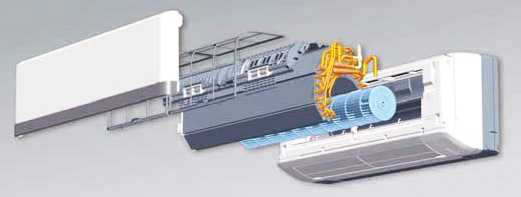

Устройство внутреннего и внешнего блоков сплит системы

Если внешний блок соединен с одним внутренним, эта конструкция называется моносплит-системой. При наличии нескольких внутренних блоков (до семи) с одним внешним — мультисплит-системой. Рассмотрим, как устроена сплит система, а также плюсы и минусы сплит систем для охлаждения воздуха.

В устройство внешнего блока сплит системы входят компрессор и механизмы для подачи, очистки, нагревания воздуха и других функций, которые зависят от типа сплит-системы. Наружный блок сплит системы, как правило, монтируют на кронштейны, закрепленные на наружной стене дома, однако он может быть установлен на чердаке, в подвале и других местах, с тем чтобы обеспечить поступление в конденсатор более холодного воздуха.

Через отверстие в стене диаметром 40—60 мм внешний блок связывают с внутренним. После прокладки коммуникаций (это медные трубки, покрытые термо-флексом, пластиковая дренажная трубка и электрокабель, вместе образующие фреоновую трассу) отверстие герметизируют.

В устройство внутреннего блока сплит системы входят теплообменник и роторный вентилятор. Поскольку все комплектующие, способные производить шум, перенесены во внешний блок, внутренний функционирует почти бесшумно (24—26 дБ).

Кроме того, это позволяет придать компактность внутреннему блоку и органично вписать устройство в интерьер, тем более что его дизайн можно подобрать практически под любое оформление помещения.

Кроме основных функций, сплит-системы могут выполнять и добавочные, среди которых таймер, дистанционное управление (пульт с дисплеем), различные фильтры, подогрев воздуха.

Все перечисленное — безусловные плюсы сплит-систем, недостатками же сплит систем являются высокая стоимость агрегата; невозможность самостоятельного монтажа (за это придется заплатить отдельно); отсутствие подачи свежего воздуха (даже самые мощные системы обеспечивают всего лишь 10% свежего воздуха).

Сплит-системы эффективно работают на площади от 15 до 140 м2.

Они производятся в нескольких модификациях:

• настенные мощностью 1,5—5 кВт;
• напольно-потолочные мощностью 4—9 кВт;
• колонные мощностью 4—14,5 кВт;
• кассетные мощностью 5—15 кВт;
• многозональные.

В быту обычно используют настенные сплит-системы, остальные относятся к полупромышленным и промышленным системам кондиционирования.

Разновидности бытового климатического оборудования

По конструктивному исполнению техника такого рода подразделяется на два основных вида:

Моноблоки. Их особенностью является единый корпус, в котором собраны все необходимые для работы узлы. По большей части модели моноблоков эксплуатируются внутри помещения. Такие бытовые кондиционеры существуют в нескольких исполнениях:

1. оконные устройства хоть и являются моноблочными, но часть корпуса всё же располагается за пределами помещения. Такая конструкция подразумевает внутреннее разделение узлов на два сектора, причём компрессор, как наиболее шумное устройство, располагается в наружной части корпуса.
2. бытовые кондиционеры напольные или мобильные, которые оснащены колёсами для перемещения по жилью без лишних затруднений. С учётом того, что компрессор находится вместе со всеми прочими узлами в едином корпусе, который устанавливается в помещении, уровень шума будет выше, чем у оконных устройств.

1. настенные устройства наиболее широко распространены, так как при этом используется минимум пространства и не требуется монтировать подвесной потолок. Внутренний блок такой климатической техники устанавливается в помещении, наружный, как и полагается, монтируется на фасаде жилья. Кондиционеры бытовые настенные могут быть инверторными и не инверторными. Принцип действия первого из названных подтипов основан на преобразовании переменного тока в постоянный с последующей трансформацией. Благодаря этому есть возможность регулировать скорость вращения двигателя компрессора.
2. напольно-потолочные устройства удобны тем, что имеют два варианта установки внутреннего блока: на полу и под потолком. При этом в первом случае охлаждённый воздух будет направляться снизу вверх, а во втором случае воздушные потоки распространяются сверху.
3. канальные бытовые кондиционеры для квартиры со стандартными потолками не подходят вовсе, однако, если помещение высотой 3 м и выше, то вполне можно установить такую сплит-систему. Особенностью данного оборудования является возможность посредством подвесной конструкции полностью скрыть внутренний блок, оставив на обозрение домочадцам лишь вентиляционные решётки.
4. кассетная техника по принципу монтажа сходна с канальными устройствами, поэтому подчиняется тем же правилам установки. Однако особенностью таких устройств является необходимость установки лицевой панели на виду, так как по её периметру располагаются жалюзи, через которые охлаждённый воздух проникает в помещение.
5. колонные устройства действуют по такому же принципу, как прочие типы сплит-систем, но применяются в случаях, когда нет возможности установить настенные и потолочные устройства.
6. мультисплит-системы подразумевают монтаж внутреннего блока в каждой комнате жилья.

Отличительные особенности техники

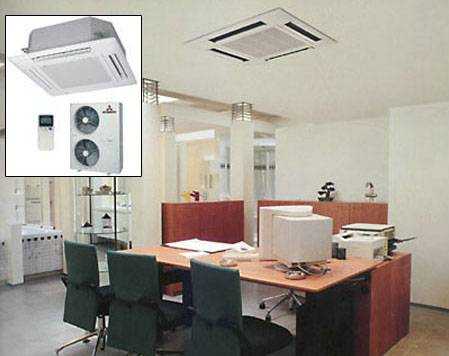

Кассетный кондиционер представляет собой одну из разновидностей сплит-системы, то есть все узлы разнесены на два блока: наружный с соответствующим креплением вне помещения, а также внутренний, который устанавливается непосредственно в комнате. В отличие от настенного устройства кассетная техника монтируется под потолком и во многом схожа с канальным оборудованием.

Разница заключается в принципе действия и особенности механизма внутреннего блока, при этом кассетные потолочные кондиционеры имеют лицевую панель с регулируемыми пластинами,
через которые воздушные потоки распространяются по помещению.

Если канальные устройства отдают воздух обратно в помещение посредством воздуховода, то кассетные – через специальные пластины, расположенные по периметру блока. Преимуществом устройств такого вида является возможность поддержания приемлемых условий в помещении, не загромождая его техникой, так как внутренний блок полностью скрыт декоративной панелью, все соединительные элементы закрыты подвесным потолком.

Ещё одним плюсом является равномерное распределение воздушных потоков в помещении, где работает такое оборудование. Если настенный кондиционер выдаёт направленную струю воздуха, то кассетная техника практически незаметно для окружающих создаёт комфортные условия. Дополнительно ко всем преимуществам такое оборудование изначально создано таким образом, чтобы при монтаже не возникло затруднений. С этой целью кондиционеры кассетного типа оснащены внешней лицевой панелью, размер которой в точности соответствует потолочной плитке (600х600 мм). Если используется особо мощное оборудование более крупных размеров, то нижняя часть займёт место двух потолочных плит, так как её размер составляет 1 200х600 мм.

Устройство мульти сплит системы

В отличие от моноспилит-системы, мульти-сплит-система предназначена для обслуживания нескольких помещений или большого по площади индивидуального дома. Принцип ее работы и конструкция не отличаются от описанных выше. Внешний блок такой системы легко монтируется с различными внутренними блоками — напольными, кассетными и др. Первые модели мультисплит-систем имели серьезный недостаток — запрограммировать необходимый режим можно было только для всей системы. позволяет задавать каждому внутреннему блоку индивидуальный режим.

Устройство мультисплит-системы может быть фиксированным и наборным. Первые представляют собой систему, полностью укомплектованную, обычно с одинаковыми внутренними блоками, что удобно, если они будут функционировать примерно в одинаковых условиях, т. е. помещения будут примерно равны по площади, и способу отопления.

Вторые (и они становятся все более востребованными) могут обслуживать помещения с разными особенностями, и для каждого из них можно подобрать внутренний блок с конкретными функциональными характеристиками, т. е. в одном помещению можно установить настенный блок, в другом — потолочный и т.д.

Эксплуатация мультисплит-системы непосредственно связана с ее конструкцией. Если отказывает внешний блок, то вся система перестает функционировать. Чтобы минимизировать этот недостаток, внешние блоки производят более износостойкими и надежными, чем те же устройства у моносплит-систем.

Выбор и монтаж сплит-системы — это отдельный разговор. Ее покупку лучше приурочить ко времени проведения ремонта, чтобы иметь возможность межблочные соединения спрятать в стену до отделочных работ — это будет стоить примерно в 1,5 раза дешевле.

Поскольку внешний блок системы требует качественной вентиляции, что напрямую связано с его эффективностью, то его следует выносить не в соседнюю комнату, а на наружную стену здания, например на незастекленный балкон, что защитит оборудование от внешних воздействий и облегчит обслуживание.

Климатическая техника в квартире уже давно из разряда роскоши перешла в ранг необходимой. Благодаря заложенным в ней функциям, она система в состоянии создавать комфортные и наиболее благоприятные условия для жизни человека. Многие спрашивают: «Что такое бытовой настенный кондиционер и чем он отличается от сплит-системы?» На самом деле к моде это понятие не имеет никакого отношения. Если разобраться, то название «сплит-система» более точно отражает устройство климатической техники. Сплит – от анг. слова (Split – раздельный, разделять) Получается, что это название определяет тип кондиционера, который выпускается с раздельным компрессорным и испарительным блоком. Сделано это было, прежде всего, для уменьшения шума, который издает компрессор, поэтому «сплиты» гораздо тише, чем их предшественники, моноблочные «собратья».
