Лестница на второй этаж: какие бывают, материалы и основные этапы возведения

Нормы для проектирования

В случае установки лестницы в частном доме, достаточно будет следующих нормативов, а именно: ГОСТ 23120-78; СНиП IV–14–84.Если же работа выполняется специализированной бригадой, размеры всех сопрягаемых элементов у сооружения надо согласовывать как с заказчиком, так и с организациями, дающими разрешение на монтаж лестниц.При строительстве дома нужно иметь в виду, какие будут смонтированы лестницы и как они будут расположены. Проект нужно рассчитать таким образом, чтобы в его основе были заложено оптимизированное расположение сопрягаемых элементов конструкции, позволяющее удобно и безопасно передвигаться между этажами.

Требования по ГОСТ и СНиП

Проектируя лестницу, нужно учитывать все нормативы для конструкций такого вида в частных домах. При этом процедура расчета состоит из нескольких этапов.

Наклон лестницы. В жилых зданиях, где по ней приходится подниматься многократно, угол наклона марша не должен превышать 30-40 градусов. С увеличенным углом допустимо монтировать конструкции только в нежилых помещениях, поскольку ими пользуются значительно реже.Чтобы расположить двух маршевые пролеты в комнатах со стандартными потолками 2,7 или 3 м, число ступеней устанавливают 17 и 19 соответственно уровню помещения. При этом высота ступеней будет 1710 и 1667 мм, а ширина – 286 и 298 мм. Ввиду разного угла, размеры могут отличаться, но при этом должна соблюдаться следующая методика: при увеличении уровня подступени на 1 мм уменьшается ширина ступени на 2 мм.

  • Ширина марша.Общепризнанно, что если у марша размер пролета составляет менее 70 см, то передвигаться человеку неудобно. Поэтому принятой нормой считается лестничный пролет между перилами размером от 0,9 до 2 м.
  • Размер площадки для лестницы из двух маршей.При ее проектировании в расчет обычно берется ширина марша, однако делать ее надо немного больше. Это вызвано тем, что на площадке многие хозяйки любят подвешивать цветы в кашпо, а также для циркуляции теплого воздуха на этом месте обычно устанавливают радиатор отопления. Этот прибор и подвешенные цветы отберут часть площадки, и если она будет меньше, то перемещаться по ней будет неудобно.
  • Высота под лестничной площадкой.ля комфортного прохождения под лестницей расстояние до площадки должно быть, минимум 180 см.
  • Перила.Основываясь на нормативах СНиП, лестничные пролеты, имеющие более трех ступеней, должны быть ограждены перилами. В частных домах на лестницах нормативами заложена высота балясин от 90 см.
  • Ступени. Количество этих элементов вычисляется методом деления высоты планируемой конструкции на подобранный уровень подступени. Если при расчетах число получилось четным, то нужно чуть подкорректировать размер, чтобы значение изменилось на нечетное число. Чтобы проверить правильность вычисления размеров ступеней, надо двойную высоту подступени и ширину проступи сложить и результат должен быть в пределах 60-64 см.

Из какого дерева можно сделать лестницу

Выбор материала для лестницы зависит от предпочтений владельца дома или квартиры, характеристик дерева и стоимости на него. Различные породы имеют свои преимущества и недостатки:

  • Клен. Лестница из данной породы получится самой прочной и долговечной. Цвет – светло коричневый. Недостаток кленовой лестницы – высокая цена.
  • Лиственница. Цвет конструкции – золотисто-желтый или темно-желтый с коричневыми прожилками. Отлично переносит воздействия внешних факторов. Лестница из лиственницы получится прочной и твердой.
  • Дуб. Особенность лестниц из дуба – чем они старше, тем темнее оттенок.
  • Ель. Наиболее популярный материал из-за своей невысокой стоимости. Еловая древесина имеет однородную структуру и светлый оттенок.
  • Сосна. Благодаря низкой плотности древесины, ее очень легко обрабатывать. Дополнительным преимуществом сосны является невысокая стоимость материала. К недостатку сосновой лестницы стоит отнести небольшой срок эксплуатации. Лестницу из сосны лучше всего устанавливать на даче, где она будет использоваться сезонно.

Маршевая лестница

Это наиболее распространенный вид. Технология изготовления и монтажа хорошо разработана. Конструкция не сложная, состоящая из нескольких маршей с ровными ступеньками и переходных участков.

К недостатку относится необходимость наличия большого пространства. На каждом участке количество ступеней не должно превышать 15. Если при проектировании получается больше, нужно создавать второй марш.

Виды маршевых лестниц

Такие лестницы имеют несколько разновидностей: ­

  • Закрытые и открытые конструкции. Закрытые характеризуются наличием подступенников, а вторые собираются без них. ­
  • Лестницы со ступеньками, закрепленными на тетивах или установленными на косоурах. ­
  • Если количество ступенек на участке больше 9, то марши разделяются площадками. ­
  • Иногда в целях экономии пространства вместо площадок изготавливаются лестничные повороты. Такие ступни называются забежными. К недостатку относится повышенная опасность травмирования на данном участке.

Пошаговый монтаж

Пошаговый процесс монтажа представлен в таблице.

Порядок шагов Описание Картинка
1 На первом этапе ведется установка столбов. К ним будут крепиться как забежные ступени, так и верхние косоуры
2 Идет монтаж нижних косоур. Та, что располагается возле стены, крепится на декоративную планку
3 Устанавливаются промежуточные косоуры
4 Монтируются ступеньки. Для этого в них сверлятся отверстия, в которые закручиваются саморезы
5 Для крепления блясин, в ступеньках сверлятся отверстия, в которые вставляется трубка. Фиксация идет на шпильку
6 Установка балясин
7 Все элементы конструкции с перилами установлены

Руководство по сборке самодельной маршевой лестницы из металла

Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.

Подготовка

Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:

  • определение положения конструкции в помещении;
  • выполнение замеров и чертежа;
  • расчет размеров элементов;
  • определение расхода материалов.

Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.

Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

Простейшая лестница из металла на тетивах

Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.

Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.

Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.

Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

Лестница на косоурах

Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.

На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.

Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.

Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.

Сборка модульной лестницы

Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.

Обшивка ступеней

Для обшивки ступеней используют:

  • твердые породы деревьев — дуб, ясень, бук, лиственницу;
  • бетон;
  • террасную доску;
  • мрамор.

Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.

Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.

Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.

Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.

Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.

Расчет конструкции

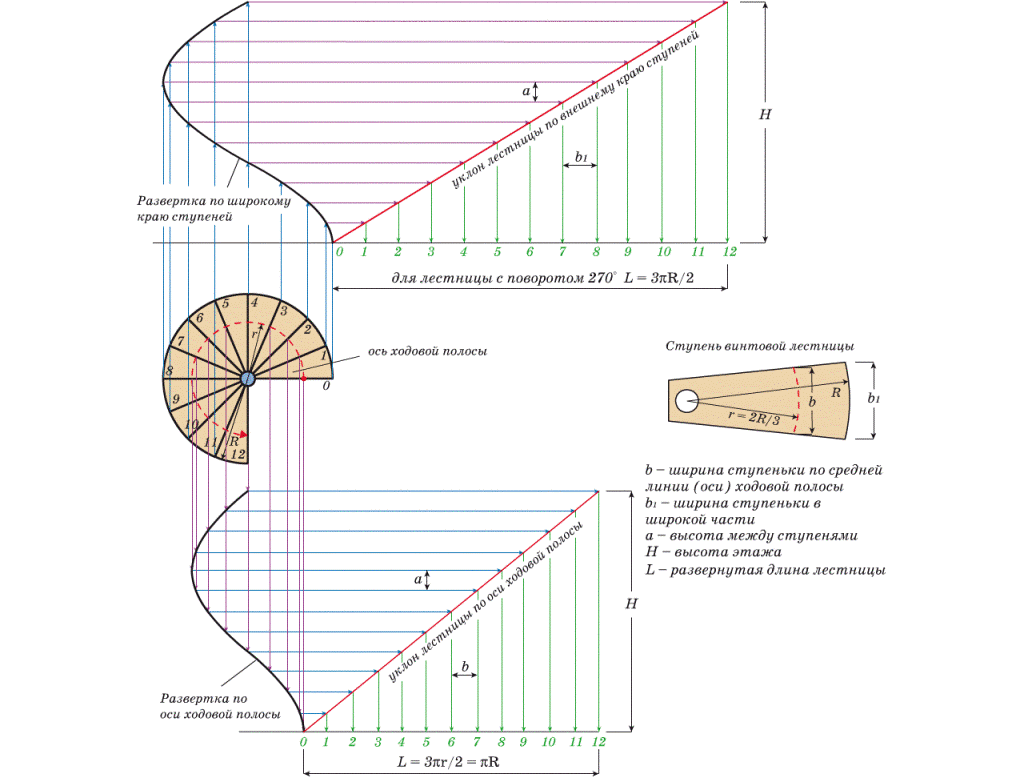

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

Чертеж для изготовления конструкции

  • Глубина ступенек по средней линии — минимум 200 мм;
  • Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
  • В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
  • Диаметр конструкции – 1,5 — 3 метра;
  • Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
  • Ширина марша – в пределах 750 — 1430 мм;
  • Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

  • D = 900 х 2 + 200 = 2000 мм, где:
  • 900 – ширина марша в мм;
  • 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

  • L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
  • L – число ступенек в одном витке лестничной спирали;
  • r – радиус подъема конструкции;
  • 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

  • При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
  • Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
  • Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
  • При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

Конструктивные размеры для монтажа винтовой лестницы

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

  • На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
  • Деревянная поверхность в разрезе наносится круговыми линиями;
  • Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
  • Бетон – хаотичным расположение точек и маленьких кружочков;
  • Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
  • Выносятся номера позиций, для составления спецификации;
  • Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
  • Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
  • Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Работы по изготовлению

Изготовление компонентов винтовой лестницы является довольно сложным этапом, который требует терпения и внимательности. Понадобятся навыки работы со столярным инструментом и станками.

Проем

Если лестница планировалась с самого начала, тогда, скорее всего, под нее уже предусмотрен проем. Но бывают случаи, когда идея о мансарде приходит в ходе строительства или после реконструкции крыши. Именно в этот момент потребуется правильный расчет и изготовление проема для винтовой конструкции. В зависимости от выбранной конструкции лестницы, проем для нее принимает соответствующую форму: прямоугольную, квадратную, овальную или круглую. Основным правилом, которое впоследствии поможет при монтаже лестницы, является соблюдение зазора до элементов лестницы в 10 см. Делается это также для запаса, если будут перила, чтобы руки не касались стены.

Чтобы лестница расположилась именно там, где нужно, необходимо четко совестить нижнюю центральную точку с верхней. Для этих целей можно использовать специальный лазерный отвес. Он позволит точно перенести метку винтовой конструкции с пола на потолок, после чего можно просверлить сквозное отверстие, обозначив желаемую окружность. Есть другой вариант совмещения точек винтовой конструкции. Для этого с верхнего этажа сверлится отверстие и опускается отвес на веревке, по кончику которого можно будет определить центр требуемой окружности.

Ступеньки

Наилучшим материалом для изготовления ступеней будут твердые породы древесины. Они обладают достаточной жесткостью, чтобы долгое время выдерживать оказываемую нагрузку весом тела человека. Чаще всего используется дуб или бук. Останавливать свой выбор стоит на обработанной доске. Это сэкономит время, а также позволит лучше видеть структуру. Заготовки для лестницы должны быть хорошо просушены. Если этого не будет сделано, тогда уже после монтажа может появиться деформация, которая нанесен урон винтовой конструкции. Оптимальной толщиной для ступеньки при высоте пролета больше 2 метров считается 6 см. Бывает сложно найти доску, которая бы подходила наилучшим образом. Поэтому можно изготовить клееные элементы.

Для этого доска нарезается ровными частями на небольшие полоски и приклеивается под прессом. Чтобы все ступени получились одинаковыми правильным решением будет подготовить образчик. Его можно сделать из картона или куска тонкой фанеры. Размеры для образчика необходимо брать в согласии с расчетами, которые проводились для винтовой лестницы. При переносе линий с образца стоит быть внимательным особенно при выполнении закруглений, а также отверстия, которое, в которое будет вставляться центральная стойка, если оно будет. На иллюстрации выше видно, каким образом лучше размещать шаблон на заготовки

Особое внимание стоит уделить последней ступеньке лестницы. Той, которая будет выходить на второй этаж

Ее габариты должны быть немного больше, чем остальные элементы винтовой конструкции. Для нее можно использовать все то же лекало, но после нанесения линий, необходимо немного увеличить ее габариты.

Обратите внимание! После того как ступеньки вырезаны, они подвергаются дальнейшей обработке. Для этого элементы винтовой лестницы могут быть пропущены через фуговальный станок, а также пройдены фрезером

Отличным решением будет сверление отверстий длинным сверлом через несколько элементов, которые будут жестко закреплены между собой струбциной.

Балясины

В случае когда винтовая лестница располагается в некотором отдалении от стен, могут быть изготовлены балясины, которые будут выполнять декоративную функцию, а также защитную для тех, кто пользуется винтовой лестницей. Для них также подготавливается клееный брус. Чаще всего используются заготовки для винтовой лестницы с размером 50×50 мм. Они зажимаются в токарный станок по дереву и на них по чертежу наносится узор. При использовании фиксации только за счет средней стойки винтовой лестницы ступеньки могут проворачиваться. Чтобы этого не происходило, балясины закрепляются ближе к краю ступени, при этом они опускаются таким образом, чтобы зафиксировать сразу две ступеньки.

Обратите внимание! Крепление балясин к винтовой лестнице может быть самым разнообразным. Они могут быть надеты на подготовленные шпильки или вклеены в отверстие, которое предусматривается с краю.

Перила

Перила являются довольно сложным элементом для винтовой конструкции. Они должны быть изготовлены таким образом, чтобы точно повторять спираль лестницы. Изготовить перила в домашних условиях будет довольно проблематично, если нет необходимого инструмента и требуемых навыков. Чаще всего такие элементы для винтовых конструкций заказываются у мастеров своего дела.

Особенности сооружений

Спираль, вид сверху

Перед изготовлением необходимо познакомиться с основными аспектами, связанными с ее особенностями.

К ним относятся:

  • Расположение ступенек по спирали, как видно на фото, это позволяет сооружению занимать меньше места;
  • Подъем и спуск не такой удобный, как на маршевых;
  • Она может быть с одним оборотом, а может идти с чередованием витков высоко вверх;
  • При рассмотрении такого проекта, сверху она напоминает цветок с лепестками, расположенными так, что они слегка заходят друг за друга;
  • Центральная часть — опора, которая выполняет роль направляющей оси. К стойке крепятся части, отличающиеся от обычных маршевых тем, что каждая из них является забежной, что отражается в порядке проведения расчетов.

Типы сооружений по спирали имеют свои плюсы и минусы, с которыми знакомит таблица:

Преимущества
Недостатки

Компактность. Такое строение занимает очень небольшую территорию, что удобно для маленьких помещений;
Приемлемая цена. Сравнительно с маршевым типом, винтовой требуется значительно меньше материалов для изготовления, что уменьшает стоимость;
Экономичность. При изготовлении своими руками, экономится семейный бюджет;
Внешний вид. Возможность использования интересных дизайнерских решений, позволяет подобрать сооружения своими руками под любой интерьер. Они могут стать основным украшением дома;
Сооружение визуально увеличивает высоту перекрытия.

Неудобство при эксплуатации. Форма и ширина не позволяет или сильно затрудняет подъем на второй этаж дома мебели или других габаритных предметов;
Для перемещения грузов в здании дополнительно необходимо устройство простого маршевого типа или большого окна для подъема краном;
Трудности при передвижении

По ней подниматься или спускаться нужно очень осторожно, чтобы не оступиться. По ней нельзя одновременно передвигаться нескольким людям;
Не желательно устанавливать ее, при наличии в доме детей и пожилых людей;
Сооружение требует достаточно сложного расчета ширины;
Необходимость сооружения удобных и прочных ограждений (см. Ограждение лестницы из разных материалов: как обеспечить надёжность и эстетичность).

Виды спиралей

Особенность состоит в радиальной фиксации отдельных элементов, которые образуют лестничный винт. В горизонтальном срезе, сооружение имеет вид многоугольника или круга. Причем, при сооружении возле стены, выбирается многоугольная форма, что позволяет рациональнее использовать пространство и сделать постройку крепче.

При устройстве изделия в центре комнаты, предпочтение стоит отдавать круглым вариантам.

Существуют следующие типы:

  • С опорой ступенек на стены, размещенные по периметру, и на опорную стойку;
  • Они имеют защемление в опорной стойке;
  • С опорой на ограждение и гнутые тетивы;
  • Опора консольных элементов на стойку.

Материалы

Материалы могут быть самые разные, включая их комбинирование.

Изготовление можно выполнять из:

  • Дерева. Такая лестница спиральная гармонично вписывается в загородные дома в стилях рустик, Прованс, кантри;
  • Металла. Кованые лесенки или с ажурными литыми ступеньками можно встретить в старинных особняках. Без украшений используются металлические элементы в подсобных помещениях, а в домах они имеют деревянные элементы и украшения из стеклянных элементов;
  • Стекла. Без других материалов стекло применяется очень редко. Даже ступени крепятся на металлических направляющих или струнах. Такие типы — для ультрасовременных построек;
  • Бетона. Лесенки из бетона не такие уж и редкие. При этом не слишком эстетичная поверхность изделия закрывается деревом и паркетом. Такие виды используются лишь в помещениях с высокими потолками и большим свободным пространством. Срок их службы гораздо больше, чем деревянных.

Для внутренних сооружений потребуется:

  • Нанесению резьбы;
  • Шлифованию;
  • Пилению;
  • Строганию;
  • Склеиванию;
  • Окраске;
  • Морению.

В частных хозяйствах можно встретить полувинтовую разновидность, в которой одна часть — простая лесенка, а другая — закрученная по спирали.

Особенности проектирования винтовых лестниц

Проектирование лестниц обычно выполняется совместно с проектированием дома, но по разным причинам эти проекты разделяют. При проектировании вы должны определить следующие моменты:

  1. Место расположения лестницы.
  2. Материал изготовления.
  3. Тип конструкции.
  4. Расчет всех параметров лестницы.
  5. Разработка чертежей и схем расположения.
  6. Создание 3D-модели лестницы (не обязательный пункт).

Результат каждого из перечисленных пунктов, в первую очередь, зависит от ваших предпочтений и от условий, в которых необходимо разместить лестницу.

Давайте рассмотрим каждый из них подробно.

Выбор места расположения

Удобство использования винтовой лестницы заключается в том, что она может быть расположена практически в любом месте. Особенно если у вас изначально не предусмотрен лестничный проем под нее.

При наличии небольшого пространства лестница может компактно разместиться в углу помещения, не создавая помех.

Благодаря определенным типам конструкций вдоль стены общей комнаты или даже по центру помещения лестница не создает особых помех и не кажется лишней в интерьере. Наличие открытых ступеней не препятствует обзору, что делает лестницу практически не заметной.

Искусный дизайн также позволяет размещать по центру помещения даже конструкции с закрытыми ступенями, тем самым они не только не создают помехи или дискомфорт, но и наоборот становятся центральным акцентом всего интерьера.

Эксплуатация винтовых лестниц не ограничивается внутридомовым пространством. Они также довольно широко используются и как уличные лестницы, для  доступа на второй или мансардный этажи.

Материал изготовления

Вид винтовой лестницы и материал, из которого она будет строиться, должены выбираться исходя из условий, в которых она будет эксплуатироваться, и общего стиля помещения.

Исходя их этого, не рекомендуем строить уличную лестницу из дерева, так как данный материал очень подвержен воздействию внешних факторов.  Помимо этого использование деревянных лестниц внутри помещения не исключает необходимость в обработке их специальными пропитками для сохранения первоначального вида.

Что касается металлических и бетонных конструкций, то они часто используются как уличные лестницы для доступа на верхние этажи.

Металлические конструкции могут быть использованы и как эвакуационные лестницы.

Также оба материала широко применяются и для внутреннего размещения.

Конструкции винтовых лестниц

Винтовые лестницы могут быть выполнены на любой конструкции:

косуор;

тетива;

на больцах;

консольная.

При выборе конструкции стоит обратить внимание, в первую очередь, на ступени, потому как именно от них зависит безопасность перемещения. В том случае если диаметр лестницы не большой, рекомендуется использовать открытые ступени

Из-за скошенной формы ступени остается не так много места для размещения ступни на проступи, как требуется для комфортной и безопасной эксплуатации лестницы.

Как рассчитать винтовую лестницу?

Основные требования касаются, конечно же, ступеней:

  • Внутренняя часть ступени не должна быть менее 100 мм.
  • В траектории движения минимально допустимая ширина 200 мм.
  • Внешняя часть не более 400-500 мм.

При строительстве не забывайте про минимальный диаметр винтовой лестницы, не желательно делать его меньше 140 см.

Схемы и чертежи

Неотъемлемой частью проекта винтовой лестницы являются схемы и чертежи. Исходя из выбранных и рассчитанных выше параметров, вы должны создать чертеж, на котором будут отмечены все размеры и будет представлен внешний вид лестницы после монтажа.

Для этого нужно сделать общий чертеж в двух проекциях (вид сбоку и сверху).

Чтобы не загромождать один чертеж большим количеством информации, отдельно начертите и разметите каждый элемент конструкции.

В проекте должны быть разъяснения, каким образом должна производиться сборка и в каком порядке.

Для того чтобы получить представление, как лестница будет выглядеть именно в вашем помещении, возможно создание 3D-модели.

Для этого потребуется внести в программу все параметры помещения и лестницы, после этого можно будет создать чертеж.

В том случае если вы решите самостоятельно создать подобного рода модель, воспользуйтесь видео-инструкциями на эту тему:

Плюсы и минусы

В современных вариантах оформления внутреннего дизайна дома лестницы на больцах пользуются особой популярностью. Они прекрасно сочетаются с различными интерьерами. Особенно гармонирует подвесное устройство со стилями минимализм и хай-тек.

Свое широкое применение больцевая лестница заслужила благодаря целому ряду достоинств:

  • высокая прочность всей конструкции – лестница выдерживает вес более одной тонны;
  • простота монтажных работ – сложить детали и установить изделие можно самостоятельно;
  • возможность частичного ремонта – для замены поврежденных деталей не требуется демонтировать все устройство;
  • отсутствие скрипа – детали изделия не имеют стыков, поэтому при эксплуатации устройство не издает посторонних скрипящих звуков.

Больца обеспечивают зрительную легкость и невесомость всей конструкции. Благодаря такой конструкции пространство наполняется светом и воздухом. Отсутствие в строении различных угловых проемов и щелей ограждает от скапливания пыли на лестнице. Поэтому уход за сооружением для спуска и подъема не составляет сложности.

Недостатки больцевой лестницы довольно условны. К ним можно отнести сравнительно высокую стоимость изделия и особые требования к прочности стены.

Расчет конструкции

Пример проекта

Если планируется изготавливать лестницу самостоятельно нужно правильно подобрать подходящие детали. А для этого нужно провести несколько предварительных расчетов. Без этого не выйдет сделать конструкцию безопасной и комфортной при использовании.

Количество приобретаемых материалов зависит от запланированного в чертеже. Желательно приобретать немного больше, поскольку при работах всегда есть место неожиданностям. Обычно, к приобретаемому объему материалов дополнительно покупают от 10 до 20%. Если после проведения работ останутся излишки, их можно использовать в других целях.

Забежные площадки

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
