Ремонт насоса «гном»: схема, устранение поломок, как разобрать

Как почистить детали

Засор насоса образуется из-за скопившихся известковых отложений. Чрезмерные загрязнения могут привести теплоагрегат к полному выходу из строя. Небольшие отложения на валу можно устранить самостоятельно с помощью обычной уксусной эссенции.

Чтобы очистить внутренности помпы от загрязнений, разбавьте её водой 1:1. Полученный раствор залейте внутрь насоса через одно из крепёжных соединений.

Через сутки известковые отложения частично растворятся, а для удаления остатков разберите агрегат и основательно его почистьте.

Чистку внутренностей насоса проводите бережно, удаляя остатки отложений со всех поверхностей, при этом воспользуйтесь деревянным шпателем. Завершите обработку шлифовкой, которую можно сделать с помощью кусочка ткани или специальной пасты.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

  • Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
  • Откручиваем все болты, снимаем фланец.
  • Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
  • Вынимаем мембрану через отверстие в нижней части емкости.
  • Бак промываем — в нем обычно много осадка ржавого цвета.
  • Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
  • Устанавливаем мембрану в бак гидроаккумулятора.
  • Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
  • Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
  • Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Как разобрать циркуляционный насос отопления своими руками

Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.

Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.

После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.

Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции

Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя

Инструкция по разборке агрегата

Лидерами среди фирм-производителей устройств являются «Джилекс» и «Водолей». Их продукция признана наиболее мощной и качественной и уже зарекомендовала себя на рынке. Неплохи приборы фирм «Вихрь» и «Водомет», их производительность и соотношение «цена — качество» закрепили за ними одну из лидерских позиций.

В ситуации, когда в воде обнаруживается песок, нужно установить фильтр и немного поднять погружной насос. Основной причиной частых возникновений неисправностей глубинного агрегата является его постоянное нахождение в воде, что ускоряет его износ.

Причинами поломки могут послужить следующие факторы:

  1. Прибор работал при недостаточном уровне воды в скважине, что привело к его перегреву и оплавлению внутренних деталей из пластика.
  2. Агрегат слишком мощный для данного источника питания, и, кроме воды, он засасывал в себя грязь и песок.
  3. Перепады электричества, что влечет за собой поломку конденсатора и прочих электрических частей.
  4. Узлы прибора износились.

Чаще всего причинами поломок становятся засорение внутренней системы, повреждение движущихся частей, неисправность конденсатора или гидроаккумулятора. Чтобы определить причину поломки, для начала следует осмотреть электрокабели, поискать неисправности в распределительной коробке, визуально осмотреть прибор. Если все в порядке, производится разборка прибора, и делать это нужно в определенной последовательности.

При разборке насоса все детали следует складывать на видное место

Этапы диагностики и разборки:

  • Снятие распределительной панели;
  • Отсоединение крыльчатки от двигателя;
  • Проверка работы мотора;
  • Прокрутка вала;
  • Сборка мотора.

Если вал не прокручивается, значит, двигатель заклинило. Тогда внутри могут находиться частицы земли и глины, а статор при этом может перегореть, если грязь не будет своевременно удалена

При сборке важно проверить состояние прокладок, так как прибор опять будет погружаться в воду, и если он будет неправильно собран, то вода попадет внутрь

Ремонт водяного насоса «Малыш» + видео

Перед началом ремонта насоса «Малыш» следует точно установить причину, вызвавшую ту или иную неисправность. От этого будет зависеть и правильное устранение неполадки.

  1. Отслоение электромагнита может привести к тому, что напор воды будет намного слабее, нежели предусмотренный в техпаспорте. В нормальном состоянии электромагнит крепится к нижней части корпуса при помощи особой эпоксидной заливки – компауда. В результате длительной эксплуатации он может отслаиваться, в результате длительной эксплуатации прибора. Для устранения этой неполадки вынимаем магнит из корпуса, отбиваем с его поверхности остатки не отслоившегося компауда, и с помощью острого предмета чертим на его поверхности небольшие борозды. Затем обмазываем электромагнит герметиком, лучше подойдёт состав для стекла, и вновь запрессовываем его в корпус. Когда герметик полностью схватится, «Малыш» можно собирать и запускать.
  2. Когда размер зазора между катушками поршня и электромагнита вибратора не соответствует норме, возможен выход двигателя из строя. Нормальный эксплуатационный зазор должен находиться в промежутке между 4 и 5 мм. При большем показателе электромеханизм будет перегреваться, а при меньшем – повышается вероятность износа катушек. Для регулировки зазора разбираем вибратор, вплоть до амортизатора. Затем собираем все комплектующие вновь на шток, при необходимости добавляя или убирая шайбы между втулкой поршня и амортизатором, добиваясь соответствия зазора между катушками до требуемой нормативом величины в 4-5мм.
  3. Насос при включении гудит, но вода по шлангу не поступает. Причин для этого бывает несколько. Самая безобидная – чересчур закручена гайка на регулировочном винте. Её следует ослабить и попробовать запустить «Малыша» вновь. Другая причина – разрыв резиновой манжеты поршня. В этой ситуации склеивать её не имеет смысла, а проще купить и установить другую. Другая причина, также не подлежащая ремонту – поломка центрального штока поршня. Здесь также следует приобрести новую деталь и установить на неё все остальные части вибратора.

Технические характеристики насоса

Погружные вибрационные насосы для доставки воды из скважины шириной более 100 мм и глубиной до 40 метров. Отдельные модификации разработаны для скважин глубиной 60 м.

Вес насоса без проводов и шланга около 4 кг, забор воды прибора «Ручеек» верхний, что препятствует попаданию грязи и песка в водозаборное устройство.

Технические характеристики насоса «Ручеек»

Энергопотребление всего 220 — 300 ватт, что сопоставимо с насосом-фильтром аквариума на 300-500 литров, или с работой среднего компьютера. При необходимости, его легко можно запитать даже от аккумулятора или генератора. Питание от бытовой электросети, 220 вольт.

Мощность при глубине скважины до 40 метров составляет около 40 литров в час, при поверхностном заборе воды (глубина менее 1,5 метра) до 1, 5 кубометров в час.

Предусмотрена и широко практикуется возможность длительной работы, до 12 часов. Особенности конструкции и верхний забор воды обеспечивают эффективный отвод тепла от работающей электротехнической части.В соответствии с инструкцией желательно отключать устройство каждые 2 часа примерно на 15 минут.
Такая практика продлит эксплуатационный срок мотора. На практике мало кто так делает. У большинства есть запасной насос.

Устройство универсально и одинаково эффективно может использоваться для откачки воды как из колодцев и скважин, так и естественных водоемов и резервуаров, бассейнов и прудов.

Устройство насоса Ручеек

Крепление насоса в большинстве случаев не требуется. Устройство подвешивается вертикально при помощи троса.

Категорически запрещено подвешивать устройство за провод. Вибрация насоса во время работы быстро приведет к повреждению провода.

Герметичный металлический корпус отличается прочностью. Для защиты от соприкосновений со стенками колодца на него дополнительно надевают резиновое кольцо в качестве амортизатора.

Все узлы устройства заменяемы.

Принцип работы вибрационного насоса

Электромагнитное напряжение создает магнитное поле, вызывающее изменение давления внутри устройства. Колебания диафрагмы обеспечивают поднятие воды под давлением.

Вибрационный погружной насос — принцип работы

Отсутствие трущихся, вращающихся деталей, обеспечивают длительную бесперебойную работу.

Предотвращение неисправности насоса

Гораздо проще любую поломку предотвратить, чем затем выполнять ремонт насосов водяных.

Порядок проведения профилактики заключается в следующем:

  • Насос достается из скважины. Этот процесс не всегда простой, особенно если глубине скважины достаточно большая, а вес оборудования достигает 50 килограммов. Работу нужно выполнять с помощником.
  • После извлечения насоса из источника внимательно рассматриваются все составляющие элементы оборудования.
  • Проверяется отсутствие повреждений на корпусе, наличие загрязнений, нет ли очагов коррозии.
  • Насос ненадолго запускается и прослушивается его работа, любой побочный звук может указывать на наличие неполадок.
  • Вероятность возникновения поломок значительно снизить помогают периодический контроль работы агрегата и очистка его от грязи.
  • Песок и ил на насосе указывают на необходимость раскачки скважины, иначе дальнейшее заиливание может стать причиной поломки насоса, что устранить вряд ли удастся.

Как отремонтировать водяной насос

Схема подсоединения водяного насоса для подачи воды в дом

Возможные причины поломок и методы их устранения указаны в таблице:

Причина поломки Как ремонтировать
Питание на электромотор поступает, однако рабочее колесо стоит на месте
Заблокировано рабочее колесо, произошло окисление вала При блокировке рабочего колеса посторонним предметом, необходимо его извлечь.Окисление, которое возникло при длительном простое, может спровоцировать блокировку вала. Вал необходимо провернуть рукой, перед этим снимается защитный кожух, или рабочее колесо
Не соответствуют паспортным данным параметры электрической сети На вводе проверяются параметры электросети и подключение на колодке клеммы
Насос не включается и нет никаких звуков
Отсутствует напряжение питания или произошли нарушения в электрической цепи Проверяются на вводе параметры напряжения, отсутствие повреждений электрических сетей и схема подключения насоса
Повредился плавкий предохранитель из-за работы электродвигателя с перегрузкой Меняется повреждённый предохранитель, а отрицательные результаты указывают на повреждение обмотки двигателя
Насос во время работы издаёт несвойственный шум
Воздух попал в проточную часть, что, возможно, вызвано перегрузкой электродвигателя Выпускается скопившийся воздух. Установить автоматический отводчик воздуха в верхней части обвязки насоса
Возникла кавитация в насосе, сопровождаемая вибрацией Во всасывающем патрубке давление должно быть выше кавитационного запаса насоса не меньше, чем на 0,5 м.вод.ст
Образовался «сухой ход» Отсутствие воды во всасывающем патрубке
Ниже высоты всасывания отметка уровня жидкости Опустить насос или поднять уровень воды.Воду из нижнего резервуара насосом можно поднимать на высоту не выше пяти метров за счет разрежения, которое обычно возникает в рабочем колесе
Насос начал вибрировать
Повредился подшипник Меняются и смазываются подшипники.
Не закреплён корпус насоса На раме или фундаменте надежно закрепить насос. При этом должна четко выполняться инструкция по монтажу и соблюдаться требования проекта
Ниже паспортных напор или подача воды
В обратную сторону вращается рабочее колесо Это может произойти с насосами, имеющими трёхфазное питание
Срабатывает во время пуска внешняя защита мотора
Возникли неполадки в электрической части
  • Проверяется наличие в клеммной коробке всех фаз.
  • Проверяются все контакты предохранителя.
  • Контролируется сопротивление фазы на заземление
Очень часто происходит срабатывание защиты двигателя
В помещении высокая температура Температура в помещении не должна быть выше 40°C
Повредились подшипники Заменить и смазать элементы

Как правильно составляется технологическая карта ремонта водяного насоса хорошо подсказывает видео в этой статье. Правильный уход, который требует водяной насос, ремонт устройства своевременный и качественный, продлит его эксплуатацию на долгие годы.

Устройство, назначение и принцип работы цркуляционного насоса

В больших помещениях трубы  длинные и циркуляция воды в системе происходит медленно, успевая остыть, прежде чем вернуться по замкнутому контуру обратно в котел для повторного нагрева. Для решения этой проблемы прибегают к помощи циркуляционных насосов, которые принудительно заставляют двигаться теплоноситель быстрее по контуру.

Конструкция

Чтобы самостоятельно отремонтировать  оборудование, следует знать его устройство:

  1. Стальной корпус, вытянутый горизонтально. В нем расположены все элементы системы. Изготовляться корпус может также из алюминиевого сплава или нержавейки.
  2. Электродвигатель и ротор, размещенные в корпусе.
  3. Рабочее колесо с лопастями, зафиксированное на роторе. Лопасти выгнуты в обратном направлении от движения колеса. Эту деталь изготовляют из прочных полимеров.

Принцип работы

При включении насоса вода в контуре под действием  вращения колеса втягивается во входное отверстие. В камере на воду действует центробежная сила, прижимая ее к стенкам камеры и выталкивая наружу. После этого давление падает, и вода снова нагнетается  в помпу.

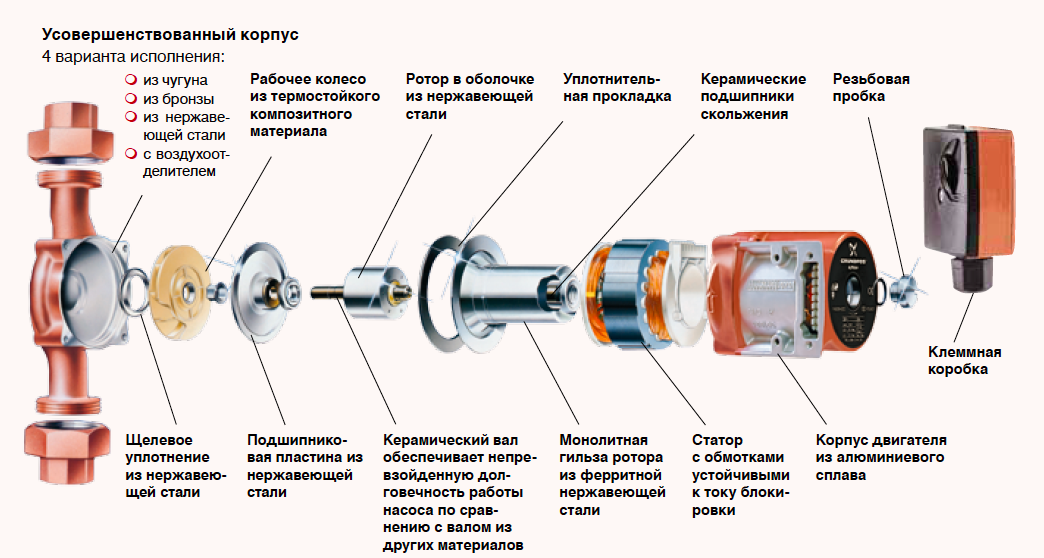

Устройство современных циркуляционных насосов

При таком непрерывном цикле работы температура в системе отопления держится постоянно на одном уровне. Это позволяет экономить затраты на топливо или электроэнергию.

Как правильно эксплуатировать

  1. Прежде, чем включать агрегат, следует заполнить жидкостью его рабочую ёмкость целиком.
  2. Не допускать того, чтобы засорялись всасывающий патрубок, защитные сеточки и рабочее колесо насоса. С этой целью перед устройством устанавливается фильтр грубой очистки.
  3. Избегать перегрузок двигателя, ограничив подачу жидкости при помощи особой задвижки, которая ставится на выходящую трубу.
  4. Следить за тем, чтобы валы водяных насосов вращались в положенную сторону.
  5. Не допускать, чтобы высота всасывания не превышала допустимый уровень.
  6. Всасывающая труба должна иметь как можно меньше вставок и изгибов, её внутренний диаметр должен быть как можно большим, а длина, как можно меньшей.
  7. Если длина всасывающего трубопровода велика, то его следует укладывать с наклоном по направлению к месту, куда перекачивается жидкость. В случае невозможности обеспечения уклона, насос устанавливается в наивысшей точке территории.
  8. В случае перекачки любых газовых смесей система должна включать в себя также вакуумный насос.

Профилактика

Регулярный осмотр насосного оборудования убережет его от серьезных поломок. Сама операция не подразумевает каких-то особых сложностей. Она состоит из нескольких этапов:

  • насос понимают на поверхность, осматривают силовой кабель и исследуют подвесной трос;
  • затем проверяют на целостность корпус, убеждаются, что следы коррозии отсутствуют;
  • если необходимо, то очищают клапан и фильтр.

В последнюю очередь оборудование включают, чтобы убедиться в том, что посторонних шумов при его работе нет. Такие проверки рекомендуют проводить ежегодно — 1-2 раза.

Не все неисправности погружного насоса можно диагностировать, а потом быстро и успешно устранить своими силами. Чтобы минимизировать шанс столкнуться с проблемами, которые потребуют дорогостоящего ремонта, лучше регулярно проводить осмотр оборудования. При такой необременительной проверке вероятность выхода прибора из строя будет минимальной. Установка дополнительной защиты оборудования — стабилизатора напряжения и автомата защиты — условия обязательные.

В завершение темы — видеоролик, посвященный ей:

Насос не запускается

Если после включения устройство не гудит и не функционирует, вероятно причина заключается в электропитании. Как устранить подобные неисправности, можно посмотреть на видео ремонта циркуляционного насоса. Однако следует понимать, что причины бывают разными.

Для ремонта не всегда требуется разборка насоса. Следует с помощью мультиметра проверить напряжение в точках подключения агрегата. Возможно оно не соответствует нормам или вовсе отсутствует.

В электронике устройства имеется плавкий предохранитель. Если возникали сбои в электросети, возможно он перегорел. Следует разобрать устройство и произвести замену предохранителя на аналогичный.

Этапы и правила ремонта

Ремонт насоса Sololift, как и ремонт насосной станции Grundfos любого назначения, можно выполнить самостоятельно, предварительно выявив источник проблемы.

Диагностика оборудования подразумевает несколько этапов:

  • запустите насосную станцию, оцените уровень шума и вибрации;
  • проверьте показатели напора;
  • убедитесь в том, что мотор в процессе работы не перегревается;
  • проверьте наличие и качество смазки узловых соединений;
  • удостоверьтесь в целостности конструкции и отсутствии протечек;
  • осмотрите коробку на предмет надежной фиксации клемм.

Если вы уверены в том, что неисправности вызваны не отложениями извести и загрязнением, перегрузками или эксплуатацией на предельных мощностях, насос можно разобрать. Планируя осуществить ремонт насоса Грундфос своими руками, убедитесь в том, из трубопроводов спущена вода и отключите систему. Разборка начинается с распределительной коробки и визуальной оценки комплектующих. Как правило, такой осмотр дает возможность сразу обнаружить перегоревшую или износившуюся деталь. Если нет – продолжим разбирать установку.

Двигатель в процессе разборки должен быть в вертикальном положении. Это позволит предотвратить риск утечки масла. Для диагностики пускового механизма к двигателю необходимо подсоединить омметр. Этот инструмент при вращении рукоятки генерирует напряжение в диапазоне 200-300 В, достаточное для снятия показаний на приборе определения сопротивления. Слишком высокие данные диагностики, достигающие бесконечности, свидетельствуют об обрыве рабочей фазы, слишком низкие – о межвитковом замыкании. Самостоятельная регулировка параметров работы при таких отклонениях невозможна.

Насос не работает

Причины могут быть такие: разгерметизация корпуса, перегорела обмотка двигателя, сломаны лопасти после попадания твердых крупных частиц. Проверьте отсутствие утечек, погрузив насос в ведро, проверьте также напряжение в розетках. Затем отвинтите болты и снимите корпус. Проверните вал двигателя на предмет наличия крупных частиц. Если двигатель заклинил из-за крупных включений, их следует удалить и по возможности заменить разрушенные рабочие кольца. Если разрушено рабочее колесо и лопасти, их следует заменить.

Далее проверьте электрику. Отсоедините от двигателя шнур питания и, если обнаружатся оплавленные части, замените весь шнур и вилку. Следует также проверить, нет ли обрыва обмотки двигателя. Если такое обнаружилось, ремонт лучше доверить специалисту.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.
