Технология колонкового бурения скважин

Классификация и общая характеристика способов бурения

Процесс бурения состоит из разрушения породы на забое шпура (скважины) буровым инструментом и удаления продуктов разрушения (буровой мелочи) из него.

При всех способах бурения выполняются следующие основные операции: подготовка и установка бурильной машины для начала работ, бурение (разрушение породы) с очисткой забоя скважины от продуктов разрушения, наращивание бурового става для достижения требуемой глубины бурения и его разборка после окончания работ, смена изношенного бурового инструмента и передвижение машины на новую точку бурения шпура или скважины.

В настоящее время применяются вращательный, ударно-поворотный, ударно-вращательный и вращательно-ударный способы бурения шпуров и скважин (механические способы бурения), а также огневое и комбинированное бурение. Исследуется эффективность применения энергии ВВ при взрывном бурении скважин, а также высоковольтных электрических разрядов при электроимпульсном бурении.

При вращательном бурении инструмент вращается вокруг оси, совпадающей с осью шпура или скважины и одновременно с определенным усилием подается на забой. Величина усилия задается из условия превышения предела прочности породы на вдавливание на площади контакта режущих лезвий инструмента с породой. При этом происходит последовательное разрушение от вдавливания и скалывание частиц породы с забоя. Продукты разрушения удаляют с помощью витых штанг (при бурении шпуров), шнеков (при бурении скважин), промывкой забоя водой или продувкой воздухом.

На горных предприятиях применяют: вращательное бурение шпуров резцами с помощью ручных и колонковых сверл; вращательное (шнековое) бурение скважин резцами и алмазным инструментом с помощью буровых станков.

При ударном способе бурения инструмент (долото или коронка) наносит удар по забою и разрушает породу под лезвием. После каждого удара инструмент поворачивается на некоторый угол, чем обеспечивается последовательное разрушение всей площади забоя и получение круглого сечения шпура или скважины.

При ударно-поворотном бурении обычным и погружными бурильными молотками (перфораторами) инструмент поворачивается прерывисто только в промежутках между ударами вмонтированным в молоток поворотным устройством. В некоторых конструкциях бурильных молотков поворот инструмента происходит в период нанесения удара поршнем по инструменту.

При ударно-вращательном бурении погружными пневмоударниками и бурильными молотками с независимым вращением удары наносятся по непрерывно вращающемуся инструменту. Разрушение породы при этих способах бурения происходит только в результате внедрения буровой коронки при ударах.

При вращательно-ударном бурении удары наносятся по непрерывно вращающемуся под большим осевым усилием инструменту. Разрушение происходит как в результате внедрения инструмента при ударах, так и вследствие скола породы при вращении инструмента.

Бурение шарошечными долотами выполняется как при ударном способе долотами чистого качения и при вращательно-ударном — долотами со скольжением, в которых зубцы, наряду с перекатыванием по забою, срезают породу скользящим движением вдоль поверхности забоя.

При огневом бурении разрушение породы на забое скважин происходит за счет термонапряжений, возникающих при быстром нагреве поверхности породы потоками раскаленных газов (2000°С), вылетающих из сопел горелки со сверхзвуковой скоростью (2000 м/с и более).

При взрывном бурении разрушение породы на забое скважин происходит последовательными взрывами небольших зарядов ВВ. Известны два метода взрывного бурения: патронный — с помощью патронов жидких или твердых ВВ, взрывающихся на забое от удара или детонатора, и струйный, при котором через бур на забой подаются жидкие компоненты ВВ (горючее и окислитель) и происходит формирование жидкого плоского заряда. Взрыв этого заряда вызывается впрыскиванием капли инициирующего состава (эвтектического сплава калия и натрия).

При электроимпульсном бурении разрушение пород на забое скважины происходит вследствие электрического пробоя его участка высоковольтным (до 200 кВ) разрядом. Мгновенно выделяемая энергия в канале пробоя разрушает породу, которую с забоя удаляют потоком диэлектрика, циркулирующего в скважине (соляровое масло, вода и т.п.).

Разрабатываются комбинированные способы бурения, в которых происходит совместное воздействие на забой ударного инструмента и шарошки (ударно-шарошечный способ), резцов и шарошек (режуще-шарошечный способ), шарошек и огневой горелки (термо-шарошечный способ), огневой горелки и ударного инструмента (термоударный способ).

Кустовое бурение

Такое название метод носит по той причине, что готовая схема устьев и забоев напоминает собой своеобразный куст. К одному устью сходятся скважины из нескольких забоев, сгруппированных на одной площадке. В случае такого метода значительно сокращаются монтажные и подготовительные работы, снижается количество рабочих транспортных сообщений, линий электропередач и подачи воды.

Особенностью кустового способа является определенное условие строительства скважины. В частности, важнейшим условием является отсутствие пересечения стволов между собой.

Недостатки способа:

  • Требуется прекращение работы скважин до завершения строительства определенной конструкции в целях противопожарной безопасности.
  • Высокий риск пересечения проделанных стаканов.
  • Капитальный ремонт такой конструкции достаточно сложен.
  • При подводном бурении сложно устранить грифоны.

Кустовое бурение используется в тех случаях, когда требуется повышение нефте- и газоотдачи в продуктивной территории, либо при возобновлении работы неработающей скважины. Строительство скважины кустовым способом может быть трехствольным, двуствольным параллельным, двуствольным последовательным.

Конструкция куста имеет конический вид с вершиной в виде кустовой площадки. Объем монтажных и подготовительных работ зависит от размещения устья куста, также от этого зависит и площадь территории для будущего отчуждения от куста. Максимальная эффективность такого способа бурения достигается в условиях болотистой местности.

Виды бурения

В зависимости от вида применяемого истирающего материала колонковое бурение разбивается на три основные группы:

  1. алмазное,
  2. твердыми сплавами,
  3. дробовое.

В виду того что алмазы — дорогой импортный продукт, алмазное следует применять только при очень глубоких или сильно клонных скважин с углом наклона менее 45° в крепких и очень крепких породах. Применяют следующие сорта алмазов: карбонаты, балласты, борты. Наибольшее распространение в буровом деле имеют карбонаты, обладающие тонкокристаллическим строением и значительной вязкостью. Вес алмазов измеряется в каратах. Обычно в коронку диаметр 45 мм вставляется 6—8 камней весом по 0,75—1,0 к каждый. Алмазное — диаметр более 55 мм не рекомендуется.

Бурение твердыми сплавами надо применять во всех случаях, если породы поддаются резанию ими. Правильная вставка и заточка резцов увеличивают область распространения твердыми сплавами. Наиболее подходящим является победит РЭ-6 и РЭ-8. Стандартная форма резцов — восьмигранные призмы 5 X 10 мм (рис. 20а) и пластинки 3 х 7 х 10 мм (рис. 20б).

Коронка, оснащенная твердым сплавом, показана на рис. 21. Угол пристроения резцов от 45 до 75°. Чем крепче и трещиноватее порода, тем под более тупой угол затачиваются резцы. Резцы затачиваются на карборундовых кругах «экстра». Давление на коронку в крепких породах берется из расчета 100—150 кг на 1 резец.

Число оборотов коронки в 1 мин. — 100—200 в зависимости от диаметра и проходимых пород. Такие породы, как глинистые, филлитовые сланцы, известняки, мраморы, многие песчаники, выветрелые изверженные породы, целесообразнее всего проходить твердыми сплавами. Такие породы, как граниты, диориты, диабазы, различные брекчии и конгломераты, следует проходить дробовым бурением. Наиболее употребительные диаметры дробью—115, 100 и 85 мм.

Достоинства и недостатки колонкового бурения

Эта технология может применяться для пород 12-й категории. Используется она как под углом, так и перпендикулярно грунту.

К достоинствам способа можно отнести тот факт, что технология осуществляет вынос на поверхность кернового материала. Это позволяет определить состояние геологии в данной местности, что поможет обосновать наличие или отсутствие здесь месторождений полезных ископаемых.

Важным преимуществом технологии считается и то, что скорость работы очень высока.

Кроме того, выделяют следующие преимущества:

Объем бурения с использованием промывки технической воды достигает 85%.
Использование в составе раствора активных эмульсий позволяет удерживать стенки скважины в первоначальном состоянии, что немаловажно для работы.
Технология довольно экономичная. При работе энергетические затраты меньше, чем в других случаях, так как осевые нагрузки меньше и процесс осуществляется периодами.
Метод применим при работе с любыми породами.. Колонковое бурение имеет также несколько недостатков:

Колонковое бурение имеет также несколько недостатков:

  1. При использовании его под углом в трещинах породы может возникнуть заклинивание керна. Это приведет к необходимости его выбивания, для чего используется колонковая труба.
  2. Кроме того, в ходе процесса колонка затупляется очень быстро, так как она сильно перегревается при работе с твердыми породами.
  3. Малое сечение бурения. В связи с этим использование мощных погружных насосов исключается.

Основные особенности

Объясняется высокий дебет и отличное качество воды в скважинах на известняк в первую очередь тем, что бурятся они очень глубоко. Обустройство такой шахты может занимать от 1 до 5 дней. Залегает вода в известняковых породах в разных местностях на глубине в 50-400 м. Перед тем как попасть в скважину этого типа, она проходит сквозь разные породы и очищается почти до кристального состояния. Помимо этого, она приобретает и отличные вкусовые качества.

Ответом на вопрос о том, сколько стоит пробурить скважину для воды на известняк, служат обычно крупные суммы. Дороговизна таких шахт объясняется не только их значительной длиной, но и необходимостью использовать большое количество обсадных труб. Иногда вода из артезианских шахт поступает наверх из-за разницы давления самотеком. В этом случае в верхней части скважины устанавливается не слишком дорогое запорное оборудование. Если же вода самотеком из артезианской скважины не идет, владельцам загородных участков, решившим обустроить такой источник, приходится дополнительно покупать дорогостоящие насосные агрегаты.

Эффективные способы поиска воды

Способов определения близости воды к поверхности существует более десятка. Поиск воды под скважину можно осуществить, используя один из приведенных ниже действенных способов.

Для этого гранулы вещества предварительно тщательно высушивают на солнце или в духовке и складывают в неглазированный глиняный горшок. Для определения количества поглощаемой гранулами влаги горшок перед закапыванием необходимо взвесить. Горшок с силикагелем, завернутый в нетканый материал или плотную ткань, закапывается в грунт на глубину около метра в место на участке, где планируется бурение скважины. Через сутки горшок с содержимым можно выкапывать и снова взвешивать: чем он тяжелее, тем больше влаги он впитал, что в свою очередь свидетельствует о наличии поблизости водоносного слоя.

Применение силикагеля, относящегося к разряду веществ, обладающих свойством поглощать влагу и удерживать ее, позволит всего лишь за пару дней определить наиболее удачное место для бурения скважины или обустройства колодца

Для того, чтобы сузить место поиска воды для скважины, можно использовать одновременно несколько таких глиняных емкостей. Более точно определить оптимальное место для бурения можно путем повторного закапывания горшка с силикагелем.

Показания 0,1 мм ртутного столба барометра соответствуют разнице в перепаде высоты давления в 1 метр. Для работы с прибором необходимо сначала измерить его показания давления на берегу существующего поблизости водоема, а после вместе прибором переместиться в место предполагаемого обустройства источника добычи воды. На месте бурения скважины замеры давления воздуха делаются вновь, и высчитывается глубина залегания вод.

Наличие и глубину залегания подземных вод успешно определяется также с помощью обычного барометра анероида

Например: показания барометра на берегу реки составляют 545,5 мм, а на участке – 545,1 мм. Уровень залегания грунтовых вод рассчитывается по принципу: 545,5-545,1=0,4 мм, т. е. глубина скважины будет составлять не менее 4 метров.

Пробное разведочное бурение является одним из самых надежных способов по поиску воды для скважины.

Разведочное бурение позволяет не только обозначить наличие и уровень залегания вод, но также и определить характеристику грунтовых слоев, залегающих до и после водоносного слоя

Бурение производится с применением обычного садового ручного бура. Поскольку глубина разведывательной скважины в среднем составляет 6-10 метров, необходимо предусмотреть возможность наращивать длину его ручки. Для проведения работ достаточно использовать бур, диаметр шнека которого составляет 30см. По мере заглубления бура с тем, чтоб не сломать инструмент, выемку грунта необходимо проводить через каждые 10-15 см почвенного слоя. Влажный серебристый песок можно наблюдать уже на глубине около 2-3 метров.

Место под обустройство скважины должно располагаться не ближе, чем 25-30 метров относительно дренажных траншей, компостных и мусорных куч, а также других источников загрязнения. Самое удачное размещение скважины – на возвышенном участке.

Повторяющие рельеф местности водоносные слои на возвышенных местах являются источником более чистой отфильтрованной воды

Дождевая верховодка и талая вода всегда стекает с возвышенности в низину, где постепенно дренируется в водоупорный слой, который в свою очередь вытесняет чистую отфильтрованную воду до уровня водоносного слоя.

Механические методы бурения водоносных скважин

Устройство артезианской скважины.

Механическое бурение производится при помощи применения насадок, сделанных из твердых сплавов. Их располагают на буровом снаряде. Также для этого понадобится тяжелая техника.

Скважинам, выполненным данным путем, свойственна высокая производительность и отличное качество воды. Такая категория способа бурения источников для добычи воды в свою очередь подразделяется на подтипы.

Так, к механическим методам можно отнести следующие основные 3 вида, которые применяются в современной инженерной гидрогеологии:

  • механический роторный подтип;
  • колонковый подтип;
  • шнековый подтип.

Особенности колонкового способа

Фото алмазной коронки.

Колонковое бурение скважин считается неплохим эффективным вариантом из категории механического способа, при котором выработанный грунт представляет собой целостный стержень под названием «керн». Данный метод целесообразно применять для забоя скважин с большим показателем глубины (до 1000 м) на участках, где преобладают скальные породы.

Технология колонкового бурения скважин выполняется путем вращения бурового снаряда, у которого имеется высокопрочная насадка, имеющая вид алмазной коронки.

Помимо этих достоинств у такого метода есть еще несколько немаловажных плюсов:

  • отличная скорость проходимости бура;
  • колонковым буровым установкам свойственна компактность и хорошая маневренность;
  • за счет того, что разрушение породы происходит не сплошным методом забоя, а кольцевым способом, повышается КПД бурения.

К минусам данного метода можно отнести то, что при помощи него возможно делать скважины только с небольшим (до 15-16 см) диаметром. Также при их формировании именно таким путем износ буровых коронок происходит довольно-таки быстро.

Особенности механического роторного способа

Фото механического роторного метода.

Технология роторного бурения скважин включает в себя применение долота, которое закрепляется на буровом снаряде, способного выполнять вращение. Он в свою очередь приводится в действие при помощи специально встроенного приспособления под названием «ротор».

Данный метод бурения считается одним из самых производительных, так как позволяет достигать глубинных водоносных горизонтов, где располагается чистейшая вода без различных соединений, в том числе и железа. Также бурение скважин роторным способом позволяет достигнуть высокого стабильного дебита источника практически на любых грунтах.

Пожалуй, к недостаткам такого метода можно отнести высокий расход и глины, и воды, которые нужны для изготовления промывочной смеси, а также то, что при непосредственно самой промывке ствола происходит попадание элементов глины в водоносный горизонт. Все это, конечно же, делает этот способ формирования скважины более трудоемким.

Долото при механическом роторном методе обязательно следует охлаждать при помощи воды.

Кроме того, в зимнее время возникают определенные сложности при выборе данного способа. Это объяснимо тем, что в этом случае понадобится подогревать промывочную смесь, что сделать в таких объемах совсем непросто.

Особенности шнекового способа

Устройство инструмента для шнекового бурения.

Такой метод считается самым оптимальным для создания неглубоких источников на участках, где располагаются сыпучие грунты. С использованием шнекового варианта бурения, работы по формированию скважины для добычи питьевой воды выполняются достаточно быстро.

Причем, данный способ не требует найма высококвалифицированных рабочих и использования тяжелой специальной техники. Вот почему его зачастую выбирают для создания водоносных источников именно в частном земельном владении.

Все работы таким типом бурения выполняются с применением шнека. Это приспособление представляет собой стержень с лопастями и резцами. При помощи этих элементов и происходит удаление пород из скважинного канала.

Буровая установка для шнекового метода.

У шнекового метода есть дополнительные следующие преимущества:

  • обеспечение большой механической скорости;
  • в процессе работ очистка забоя скважины происходит непрерывно, то есть параллельно процессу разрушения пород;
  • есть возможность одновременно с бурением проделывать и укладывать стенки скважины из бетона или стали, которые необходимы для удержания породы в целях предотвращения ее обрушения.

Технология проведения работ и оборудование

Известны два метода использования колонкового бура: работа с подачей жидкости на забой или на сухую, то есть без бурового раствора.

Бурение без использования бурового раствора применяется в случае, если несвязные грунты пропитаны естественной влагой в достаточном для проходки и извлечения количестве. Воду также не подают в ствол выработки при проходке по текучепластичным, мягкопластичным и тугоппластичным суглинкам/глинам, твердым и пластичным супесям.

Жидкость в обязательном порядке применяют при разбуривании скальных и полускальных горных пород. При отсутствии воды в этом случае углубление происходит значительно медленнее. Помимо этого существенно возрастает вероятность преждевременного выхода из строя коронки, в связи с чем бурение на сухую считается более затратным.

При бурении с буровым раствором скорость углубления существенно возрастает. Чаще всего данный способ применяется при бурении скважин значительной глубины. Это позволяет выполнить работы в кратчайшие сроки с минимальным риском повреждения коронки.

Еще воду под высоким напором подают на забой в процессе разработки скважины в рыхлых несвязных грунтах, если отбор керна не является задачей. Струей воды в данном случае просто промывают забой, освобождая ствол выработки от разрушенного грунта.

Принцип колонковой методики

Основным элементом при колонковом бурении является разрушающая режущая деталь, установленная на подошву колонковой трубы. Называют ее коронкой. Для проходки скальных пород применяют особые коронки, оснащенные алмазными резцами.

Именно алмазная коронка обеспечивает практически беспрепятственное прохождение бура на большую глубину при проходке водозаборных выработок на известняк. То есть при разработке скважин, заглубленных в коренные породы, в трещинах которых в результате многовековой конденсации формировались запасы наиболее чистой подземной воды.

Горная порода разрезается с помощью коронки, вращающейся на высоких оборотах. Скорость вращения бура можно регулировать в зависимости от плотности разрабатываемого грунта. Коронка “вырезает” грунт только по краю своеобразного цилиндра, центральная часть которого продавливается в колонковую трубу.

Для извлечения керна буровой снаряд поднимают на поверхность. Захваченный им грунт буквально выдувают из колонкового бура струей воздуха, поданной в верхнюю часть трубы. Процесс выдува ускоряют, простукивая снаряд кувалдой.

Колонковые буры при прохождении прочных пород обладают большей производительностью, чем матричные и шарошечные долота. Это обусловлено высокой скоростью вращения бура, благодаря чему снижается степень прикладываемых усилий на разработку.

Вдобавок, долота полностью разрушают породу, которую нужно будет “вычерпывать” желонкой или подавать воду с напором для промывки забоя. По сути придется дважды, а то и трижды проходить один и тот же отрезок: сначала разрушать, затем расчищать. Колонковая технология позволяет пройти и расчистить забой за один прием.

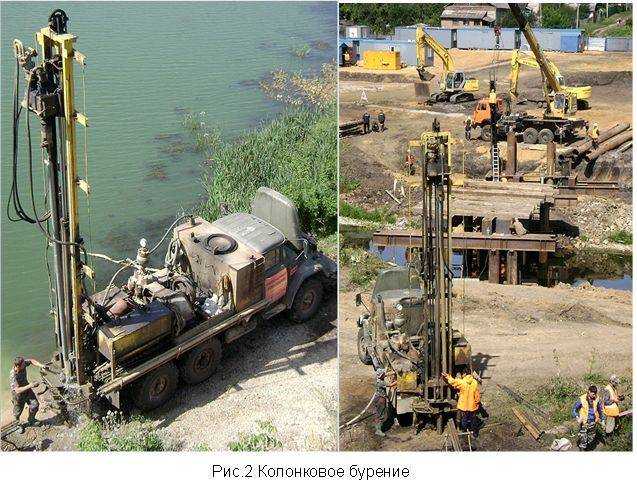

Станки и буровые установки

Выбор станка или буровой установки определяется назначением скважины и ее диаметром. Популярность способа колонкового бурения обуславливает производство буровых установок и станков во всем мире. Тяжелые трактора, грузовики и вездеходы подходят для установок, предназначенных для разведочного бурения.

Чаще всего бурильное оборудование монтируется на классические автомобили марок МАЗ, КАМАЗ, Урал. Однако есть варианты монтажа и на более легкую технику, которая применяется для бурения скважин на воду в частном строительстве.

При ручном вращательном бурении колонковую трубу заменяет его исторический предшественник – стакан. Этот снаряд представляет собой укороченный вариант колонковой трубы с заостренной кромкой на подошве. Стакан вручную или с использованием мотобура закручивают в землю и извлекают на поверхность все, что в него набилось.
