Дренаж участка

Тонкости проектирования и монтажа системы

Составление проекта и монтаж системы водоотвода – это первоначальная задача, которая должна выполнять еще в начале строительства

При этом важно к вопросу отвода стоков, как в городе, так и в загородном имении, подходить комплексно, заботясь сразу о поверхностном дренаже, обустройстве ливневой канализации, хозяйственно-бытовом отводе стоков, и о благоустройстве территории

Как составляется проект водоотвода?

При проектировании поверхностной дренажной системы понадобится учесть ряд факторов, среди которых рельеф, количество осадков, тип грунта, глубина размещения грунтовых вод, тип объекта, назначение и условия эксплуатации объекта.

Для составления проекта следует обращаться в проектную службу, специалисты которой составят проект согласно нормам и требованиям СНиП.

Для чего предстоит предоставить такие документы:

Генплан участка, где нанесены размеры и месторасположение всех зданий и сооружений.
План участка с топографической съемкой местности, с обозначением места расположения накопительной емкости стоков/водоотводного колодца.
Технический отчет об инженерно-геологических условиях территории.

При составлении проекта специалисты обязательно подберут подходящее оборудование для обустройства системы с указанием класса прочности и необходимого количества конструкционных элементов.

На схеме изображен пример технического решения водоотвода лотками через лестницу с использованием усиленной серии для обустройства линейного дренажа

Проектирование заключается в расчетах и выборе оптимального места под укладку линейного дренажа.

Проект включает следующие расчеты и схемы:

Размещение лотков линейного водоотвода.
Расчет гидравлического сечения лотков, подбор их оптимального места размещения.
Места расположения секционных дождеприемников, учитывая предполагаемые точки максимального сброса стоков.
Точки подключения водоотводных труб (их угол уклона) и ревизионных колодцев с указанием на плане их места размещения.
Схемы монтажа всех элементов системы водоотвода – лотков, дождеприемников, ревизионных колодцев.
Комплексный перечень всех, необходимых для обустройства системы, элементов – лотков, дождеприемников, труб, колодцев, люков и всех комплектующих.

У нас на сайте есть другие статьи о проектировании дренажных систем:

1. Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы
2. Расчет ливневой канализации: разбор важных особенностей проектирования

Ключевые правила установки системы

Монтаж системы осуществляется согласно утвержденному проекту и с учетом рекомендаций конкретного производителя, у которого покупаются элементы системы водоотвода поверхностного типа. Кстати, все комплектующие лучше всего приобретать у одного производителя, продукция которого вам подходит по своим характеристикам и ценовой категории.

Далее рассмотрим кратко основные правила и этапы монтажа поверхностной системы отвода стока.

Сначала специальными захватами рабочие вручную выполняют закладку и герметизацию водоводов. Затем в траншею заливают бетонную «подушку», толщина которой указана в рекомендациях производителя лотков. Шнуром отмечают линию укладки лотков для сборки стока.

Первым делом устанавливают пескоуловители, а затем приступают к монтажу лотков, устанавливая их встык. Все точки соединения герметизируют.

При монтаже важно следить, чтобы края всех желобов были ниже уровня покрытия на 3 мм. Сверху на них устанавливается защитная решетка, которая фиксируется болтами/фиксаторами, идущими в комплекте. Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Что касается времени монтажа системы, то специалисты, если предполагаются незначительные объемы работ, могут справиться даже за один день.

Вас интересует вопрос обустройства водоотведения в частом доме? В таком случае рекомендуем ознакомится с этой статьей.

Дренаж на проблемных участках: низких, глинистых и торфяных.

Устройство дренажной системы на участке очень важный этап в строительстве, требующий особых знаний, опыта в данной сфере, правильного анализа почвы и грамотного планирования проекта с учетом всех особенностей. Монтаж работ представляет собой инженерный проект с использованием дополнительных элементов и строительных материалов. Щебень и песок по периметру часто используется, как дренаж загородного участка, позволяющий снизить уровень влажности. Существует большое количество так называемых проблемных участков, где поверхность представляет собой глинистые, торфяные основания, низкое, близкое расположение к водоемам, где повышенная влажность

На таких участках уровень грунтовых вод выше, поэтому требуется углубленное изучение почвы и особое внимание к установке дренажной системы. В данном случае понадобится индивидуальный подбор защитной системы, анализ геологических и гидрогеологических особенностей

Мы возьмем на себя весь процесс организации и установки защитной системы. В независимости от сложности работ, дренаж участка с высокими грунтовыми водами будет выполнен нашей компанией с учетом всех особенностей, правильных анализов и четкого планирования всех особенностей.

На каких участках дренаж обязателен

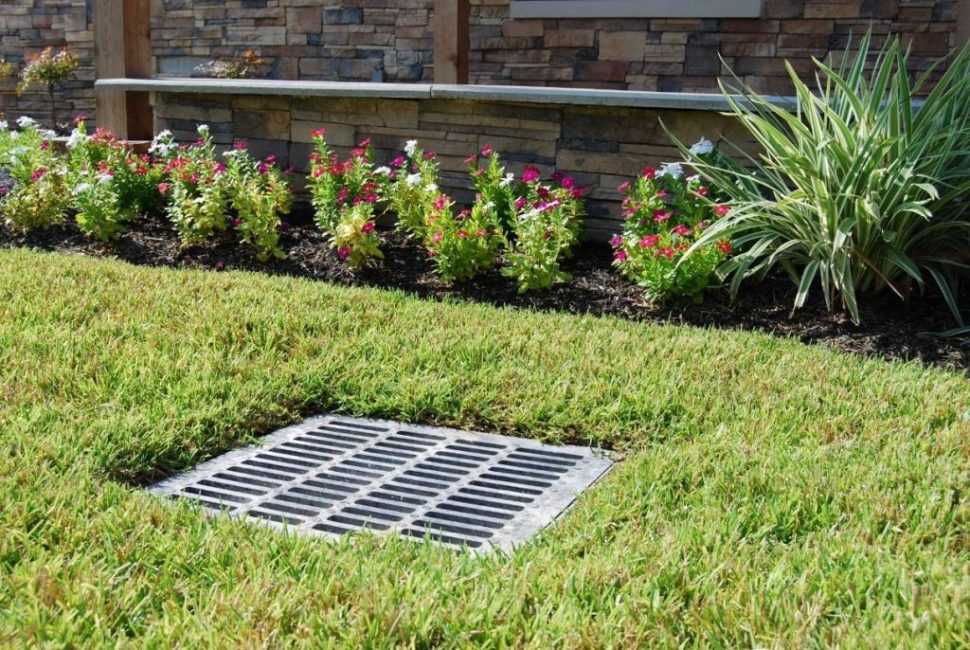

Дренажная решётка

Каждый хозяин самостоятельно принимает решение, устанавливать дренажную систему на своём участке или нет, однако есть случаи, когда отведение воды необходимо делать обязательно.

К ним относят расположение участка:

• На равнинной местности, из-за чего воде просто некуда уходить, она проникает вглубь грунта, приводя к переувлажнению
• В низине, куда стекают все выпавшие атмосферные осадки
• На склоне, что приводит к вымыванию плодородного слоя почвы
• В местности с тяжёлыми почвами: глинистыми и суглинистыми. Без естественного дренажа в виде прослойки песка вода застаивается на поверхности
• В месте неглубокого залегания грунтовых вод (менее 90–100 см от поверхности)

Если на участке есть садовое строение или жилое здание, то дренаж обязателен в следующих случаях:

• подошва фундамента постройки находится в зоне сезонного подъёма уровня грунтовых вод
• большая часть поверхности участка покрыта асфальтом, бетоном или сплошными садовыми дорожками
• газоны оборудованы системами автоматического полива

Тыква: описание 30 лучших сортов с Фото. Виды, Классификация

Основные типы систем осушения грунтов

Перед тем, как начать заниматься составлением плана работ, закупкой оборудования и материалов, необходимо определить, какую систему целесообразно внедрить, чтоб она работала максимально эффективно.

Существует три разновидности дренажных систем:

• поверхностная (открытая) – представляет собой канаву на поверхности земли, используется для выведения избыточной влаги, образовавшейся из-за частных дождей или таяния снега;
• глубинная (закрытая) – отвод воды осуществляется с помощью системы труб, колодцев; система применяется в случае риска затопления огорода осадками и/или грунтовыми водами;
• засыпная – принцип ее построения такой же, как и глубинной, только используется исключительно дренажный материал без труб; подходит для осушения участков при выпадении осадков.

Каждая из вышеприведенных технологий имеет свои достоинства и недостатки.

Дренажные системы для благоустройства участков делятся на две разновидности: открытую и закрытую. Открытая состоит из сети канав, в закрытой в канавы укладывают перфорированные трубы или засыпается грунт с высокими фильтрационными свойствами

Поверхностную дренажную сеть нередко совмещают с ливневой канализацией, производящей сбор и отвод атмосферных осадков. Ливневку оснащают водосборниками двух типов: точечными и линейными.

Точечный дренаж под крышными водостоками

Главным элементом точечной дренажной системы является дождеприемник. Конструктивно он представляет собой емкость прямоугольной формы. Она снабжается отводами. С их помощью дождеприемник соединяется с ливневой канализацией. Высота дождеприемников может наращиваться при необходимости. Для этого их устанавливают друг на друга.

Дополнительно точечный дренаж снабжается корзинами для сбора мусора, а также сифонами. Корзины используются в качестве «фильтров», они собирают жидкую грязь и мелкий мусор. Сифоны позволяют предотвращать появление неприятных запахов.

Соединение дождеприемника и крышного водостока может быть горизонтальным или вертикальным. При горизонтальном присоединении используется специальная насадка.

В компании «Мос-дренаж» представлен целый ряд производителей, выпускающих оборудование для точечного дренажа.

1. Hauraton (Германия).

Эта компания предлагает использовать для соединения с кровельным водостоком сливные водоотводы. Они выполняются из ударопрочного полипропилена. Верхний вход для водосточной трубы является вертикальным. К канализации водоотвод подключается с помощью горизонтального раструба диаметром 100 мм. Конструкция является двухсекционной, ее легко обслуживать и очищать при загрязнении. Дополнительно водоотвод комплектуется «ловушкой спертого воздуха» (сифоном), защищающим от неприятных запахов.

2. Galeco (Венгрия).

В ассортименте этого производителя — выполненные из ПВХ емкости для сбора и очистки воды с кровли. К крышному водостоку они присоединяются с использованием верхнего вертикального входа. Нижний вертикальный выход используется для перемещения стоков в ливневую канализацию. Дополнительно водоотводы Galeco комплектуются ливневыми заслонками. Эти устройства не дают воде течь в обратном направлении. В итоге во время сильных дождей или активного таяния снега вся система защищена от переполнения.

3. Nicoll (Франция).

Для производства дождеприемников Nicoll использует стабилизированный полипропилен. К водосточной трубе дождеприемники подсоединяются с использованием вертикального входа в крышке. Горизонтальные отводы для соединения с ливневой канализацией предусмотрены с четырех сторон.

Также компания предлагает пескоуловители для точечного дренажа. Эти устройства одновременно выполняют функции водоотвода и пескоуловителя. Они собирают и задерживают мелкий мусор, а также отводят влагу по горизонтальному боковому отводу диаметром 110 мм. Отвод присоединяется к ливневой канализацией.

Использовать данное оборудование можно как с выпускаемыми Nicoll водосточными системами, так и с системами других производителей. Диаметр труб водосточной системы при этом должен составлять 80-100 мм. Устройство снабжается встроенным гидрозатвором (сифоном). Он блокирует неприятные запахи, не дает спертому воздуху выходить наружу. Кроме того, гидрозатвор не дает грязи попадать в канализацию. Сверху дождеприемник-пескоуловитель может закрываться не только крышкой, но и дополнительной пластиковой решеткой. Это дает возможность обеспечить сбор воды как из крышного водостока, так и с прилегающей к нему территории.

Наконец, дополнительно Nicoll выпускает пескоуловители, снабженные сифоном и имеющие горизонтальный отвод. Это оборудование может использоваться для систем с трудами диаметром 80-100 мм. Также в ассортименте Nicoll представлены пескоуловители без сифонов. Они имеют вертикальный отвод и присоединяются к трудам диаметром 100 мм.

4. ACO Passavant (Германия).

Оборудование для точечного дренажа ACO — это полимербетонные дождеприемники, имеющие горизонтальный вход. Он соединяется с водосточной трубой с помощью насадки. Выход также является горизонтальным и подсоединяется непосредственно к трубе ливневой канализации.

Как сделать дренажный колодец для сбора воды? Очень просто.

Подойдет любая пластиковая емкость или бетонный колодец. Любой материал, который не боится коррозии. При грамотном и продуманном подходе дренажная система для частного дома получается не просто функциональной, но и эстетичной. Как видите, вопрос дренирования дачного участка не такой уж загадочный, не боги горшки обжигают. Устройство дренажа на даче можно поручить профессионалам, если Вы не уверены, что сможете все учесть. В таком случае у Вас уже будет возможность проконтролировать качество выполненной работы, ведь теперь Вы многое знаете о прокладке дренажа.

Материал любезно предоставлен сайтом: https://kanalizaciyadoma.ru/sistemi/drenazh/drenazhnaya-kanava-na-dache Рекомендуем!

Наверняка многим знакома проблема постоянного затопления участка, оптимальным решением для которой является дренажная канава на даче. Этот способ является самым дешевым способом осушить участок. Выкапываются они для того, чтобы отводить излишки воды с культивируемой почвы в ручей, реку, или в случае их отсутствия в дренажный колодец.

Канавы чаще всего применяются на равнинных или низменных участках, так как там довольно сложно создать наклон.

В том случае, если местность пологая, то дренажные канавы на участке выкапываются поперек склона на вершине, чтобы понизить уровень грунтовых вод и предотвратить возможность насыщения нижних слоев.

Для того чтобы перехватывать и собирать воду параллельно верхней канаве выкапывается канава внизу. Канавы соединяют при помощи еще одной канавы или же гончарного дренажа. Нижнюю канаву следует вывести в ручей или колодец.

Если канавы выкапываются в глинистой почве, то их делают более крутыми, так как стенки канав в ней более устойчивые, чем в песчаной.

Дренажные траншеи роют глубиной 80-160 см. На дно насыпают песчаную подушку.

1. Сверху .
2. Ее обкладывают объемно- щебеночным фильтром.
3. Геотекстиль
4. защищает щебень от смешивания с песком
5. и верхним слоем грунта
6. Объемно-щебеночный фильтр можно полностью завернуть в геотекстиль. Дренажные системы с одним только щебнем сложнее обслуживать.

Если вы не хотите тратить время и силы на , то можете просто обратиться к специалистам. Правда, в том случае, если ваш участок имеет небольшие размеры, то целесообразнее будет сделать это самостоятельно, что поможет сэкономить .

Самостоятельно можно сделать не только открытый, но и закрытый дренаж. В качестве открытого дренажа можно просто вырыть несколько дренажных канав, как описывалось выше, в то время как для закрытого типа потребуется специальная технология укладки дренажа.

Для компактных дач не обязательно устраивать полноценную , достаточно сделать просто летний вариант, который будет способен отвести воду с крыш зданий и осушить землю за короткое время. И дренажная канава станет оптимальным вариантом.

Особенности конструкции и варианты исполнения линейного дренажа

Предложение комплектующих для обустройства линейных водостоков очень велико. Готовые водоводы могут иметь различные конструкции и типоразмеры, разное исполнение. Допустимая нагрузка, способы установки, а также присоединения к канализационной системе, выбор основных и дополнительных конструктивных элементов также различаются между собой.

Желоба (дренажные трубы) могут изготавливаться из нержавеющей либо оцинкованной стали, искусственных материалов (полипропилена, полиэтилена, поливинилхлорида), обычного бетона, бетона, армированного стекловолокном (фибробетона) или полимербетона, содержащего органические связующие и специальные наполнители для улучшения свойств материала.

Ширина водостоков может варьироваться в соответствии с предполагаемой нагрузкой. Стандартная ширина желобов для частного строительства составляет 100-130 мм. Там, где интенсивность водосбора является повышенной, могут применяться водостоки шириной до 200 мм. Нормативная длина желоба (одного элемента) может составлять 500 мм либо 1000 мм.

Диаметр отводов для собранной воды также необходимо учитывать. Как правило, для отвода используются стандартные канализационные трубы. Их диаметр равен 110 мм.

При несовпадении диаметров дренажных труб и отводов необходимо использовать переходники.

В тех случаях, когда дренаж выполняется на основании, ограниченном по высоте, также важно учитывать монтажную глубину канала. Так, для открытых террас, эксплуатируемых кровель, балконов применяются мелкосидящие водостоки. Все перечисленные выше параметры (выбор материалов, комплектующих для системы дренажа, расчет нагрузки, определение типоразмеров, протяженности дренажных каналов и т.п.) рассчитываются заранее

Для этого разрабатывается гидропроект — документация, описывающая будущую систему дренажа. Как правило, количество водостоков и, соответственно, пропускная способность системы превышают необходимый минимум. Это связано с необходимостью адаптировать проектируемую дренажную систему к организации и дизайну ландшафта на участке

Все перечисленные выше параметры (выбор материалов, комплектующих для системы дренажа, расчет нагрузки, определение типоразмеров, протяженности дренажных каналов и т.п.) рассчитываются заранее. Для этого разрабатывается гидропроект — документация, описывающая будущую систему дренажа. Как правило, количество водостоков и, соответственно, пропускная способность системы превышают необходимый минимум. Это связано с необходимостью адаптировать проектируемую дренажную систему к организации и дизайну ландшафта на участке.
