Соединение стальных и чугунных труб-виды и способы стыковки

Предназначение

Фитинги предназначены для создания сложных систем трубопроводов из чугунных и стальных труб. С их помощью изменяется направление и величина сечения — скорость транспортируемого потока. Тройники и крестовины позволяют делить трубопровод на несколько ветвей, делая их одинакового и разного диаметра. Муфты прочно соединяют трубы на прямых участках, позволяя разбирать для чистки и ремонта систему в проблемных местах.

Чугунные фитинги устанавливаются в местах предполагаемого демонтажа для обслуживания и создания подземных и наземных систем длительной эксплуатации. Их используют при прокладке:

  • трубопроводов;
  • канализации;
  • газораспределительных систем и подводов;
  • трубопроводов для транспортировки агрессивных жидкостей;
  • для подачи пара и жидких веществ с высокой температурой и под давлением.

Чугун без потери форм и технических характеристик выдерживает перепад температур. Он нейтрален по отношению к маслам, бензину.

Ремонт труб из чугуна

В случае повреждения материала трубы (скол, трещина) возникает необходимость ремонта.

Для ремонта трещины необходимо разделать края, углубить шабером и обезжирить. Затем углубление заделывают смесью.

1 вариант смеси:

  • окись меди (порошок) – 1,5 части;
  • ортофосфорная кислота – 1 часть.

2 вариант смеси:

  • опилки железные – 2,5 кг;
  • нашатырь (порошок) – 60 г;
  • сера – 30г;
  • вода (до консистенции густого теста).

Для ремонта повреждения с нарушением герметичности применяют прокладки из резины (2 – 3 шт.). Их прижимают к трубе из чугуна металлическими пластинами. Прокладки резиновые с пластинами прижимаются обручами с помощью болтов или закручиваются проволокой и затягиваются плоскогубцами.

Бандаж для трубы из чугуна

Причины для ремонта

Основной причиной для ремонта чугунной канализации может служить отложение плотного известкового налета, который задерживает грязь и закрывает просвет трубы. Кроме того, в трубах могут возникнуть механические повреждения в виде трещин или пробоин в любых деталях.

В таких случаях наиболее доступным и легким вариантом будет заменить старые чугунные трубы на новые, ведь они выдерживают продолжительный слив горячих жидкостей, нейтрально реагируя на температуру до 90 градусов. Пластиковые трубы при таком температурном режиме могут выйти из строя.

Наиболее приемлемый вариант замены в таком случае – безраструбное соединение деталей с помощью обжимных хомутов с резиновыми прокладками. Такой трубопровод легко разобрать и демонтировать в случае необходимости.

Старые детали рекомендуется удалять до места стыков или раструбов. При демонтаже старой канализации могут возникнуть трудности с серной заливкой, которая раньше использовалась при соединении стыков труб. Тут пригодится паяльная лампа, с помощью которой освобождают конец трубы. При этом следует использовать респиратор, который позволит не наглотаться ядовитых испарений.

Причины замены чугуна полимерами

Чем же обусловлена возрастающая популярность полимерных изделий, которыми стремятся заменить чугун?

Как выясняется, главными причинами являются:

  • риски коррозии чугуна от повреждения блуждающими токами электромагнитных полей;
  • отсутствие дополнительной защиты внутренних стенок труб от агрессивных сред;
  • жёсткость изделий, позитивно влияющая на отдельно взятую трубу, но провоцирующая смещение суммарных нагрузок грунта в точки стыков на трубопроводе, собранном из десятка и более труб;
  • технические сложности, неизбежно появляющиеся в процессе ремонта или на случай создания новых коммуникационных врезок.

Полимерные трубы гораздо чаще, чем чугунные, используются при создании систем автономной канализации в частных домах.

О том, какие трубы лучше использовать в сооружении наружной части канализационной системы на загородном участке, узнаете из следующей статьи, посвященной этому непростому вопросу.

Особенности структуры и применение

Главная особенность чугунных труб из группы классификатора TML – предназначение для установки под землёй на глубине от 0,8 до 6 метров. Созданные специально как элементы наружных систем TML, трубы отличаются увеличенной степенью прочности и антикоррозионной защиты.

Эксплуатационные параметры сопротивления на сжатие позволяют без опасений повреждения прокладывать канализационные линии, к примеру, под дорожным полотном с большими весовыми нагрузками. Но при монтаже требуется соблюдать стандарты DIN EN 877, 1610, ГОСТ, которыми предусматривается создание соответствующего опорного фундамента и перекрытий.


Структура современной безраструбной трубы из чугуна состоит из двухслойного внутреннего покрытия эпоксидной смолой (1), внешнего покрытия эпоксидным лаком (2), рабочего слоя чугуна с пластинчатым или сфероидальным графитом (3), защитного покрытия цинком (4)

Из особенностей высокопрочной чугунной трубы также следует выделить присутствие эффективного покрытия (наружного и внутреннего), в том числе на фасонных деталях. Покрытие выполняется с внедрением цинка и эпоксидных смол, чем обеспечивается высокая надёжность защиты от коррозии даже в условиях выражено агрессивной среды.

Эти трубы могут успешно применяться для прокладки в грунтах с высоким уровнем pH (0-10). Внутреннее лаковое эпоксидное покрытие канализационных труб из чугуна имеет гладкую (скользящую) структуру, что сводит к минимуму коэффициент сопротивления при движении стоков.

Структура современной чугунной трубы TML:

  1. Покрытие модифицированной эпоксидной смолой в два слоя (толщина слоя 120 мкм).
  2. Защитное покрытие эпоксидным лаком (толщина слоя 60 мкм).
  3. Чугунный основной слой с повышенным содержанием углерода.
  4. Защитное покрытие цинковым порошком (плотность напыления 130 г/м2).

Стандартная длина трубы (3000 мм) при необходимости легко укорачивается до нужного размера, например, электрическим труборезом. Выполняя обрезку чугунной трубы, нужно обеспечить точный ровный срез. Такой подход гарантирует надежность герметизации при сборке линий стоков.

Кроме того, границы обреза, как правило, окрашивают специальной краской и обкладывают изоляционной лентой типа Pro-Cut. Для агрессивных сред применяются специальные уплотнения. Эти меры дополнительно увеличивают и сводят на нет риски протечек.


Таким способом создаётся соединительный узел на кромке обрезанной чугунной трубы, когда в качестве защитного и герметизирующего элемента используется изоляционная лента Pro-Cut

Перечень особенностей чугунных труб канализации впечатляет. По сравнению с тем же полимерными изделиями, быстро набирающими популярность за счёт дешевизны, чугунная продукция имеет массу преимуществ.

Чугунке не страшен огонь и высокие температуры, тогда как пластиковые трубы размягчаются уже при Т=100º, а при более высоких значениях температуры начинают деформироваться и могут расплавиться.

Чугунные трубопроводы характерны низким уровнем шума при работе системы и не требуют монтажа компенсаторов на расширение. Их можно закладывать в толще бетона, не опасаясь разрыва от сжатия/расширения материалов.

Таким образом, затраты на приобретение очень скоро компенсируются за счёт экономичной эксплуатации чугунных труб. Их применение не требует создания огневой и шумовой изоляции, межремонтный период в несколько раз превышает такой же период для пластиковых коммуникаций. Продолжительность эксплуатации не ограничивается даже 100-летним сроком.

Размеры

Отдельного внимания заслуживает вопрос о размерах труб из чугуна. Когда речь идет о водопроводе, равно как и о канализации, размер труб имеет большое и даже решающее значение. Именно от диаметра зависит, где используется изделие, и какой объем жидкости труба сможет переносить за единицу времени.

К примеру, труба из чугуна до 100 мм может использоваться только для внутренней канализации, поскольку, если использовать ее при монтаже общих стояков, она не выдержит всего давления и попросту забьется. Кстати, это очень важный момент, который во многом отличает канализационные системы от водопроводов. Если по каким-либо причинам забивается последний, то единственное неудобство, с которым столкнутся домочадцы – это снижение напора воды. Однако в водопроводе гоняют чистую воду, а вот в канализации – фекальную, поэтому если возникнет засор, то вся канализация забьется и перестанет функционировать.

  • Для внутренней канализации достаточно труб диаметром 100 мм, а для небольших санитарных узлов и вовсе подходят изделия диаметром 50-70 мм – они устанавливаются в местах подключения ванны, раковины или унитаза.
  • Для монтажа стояков следует отдать предпочтение трубам размером 150 мм.
  • В наружной канализации используют самые разные размеры, к примеру, для средних веток берут трубы диаметром 150 мм, для фиксации нескольких участков между собой берут трубы 300 мм, а вот для магистральных систем следует приобрести изделия диаметром 800 мм и более.

В действующих ГОСТах содержатся таблицы, в которых можно найти все допустимые размеры по трубам каждого типа.

Область применения чугунных труб

Для прокладки сети водоснабжения за пределами здания используются только стальные и чугунные напорные трубы. Они укладываются в траншею, но могут проходить и над грунтом при условии, что над ними будет установлен защитный кожух.

Серый чугун применяется в устройстве автономной и централизованной канализации, как подземной, так и внешней его части. Этот материал не проходит такую тщательную проверку, как система для питьевой воды.

Преимущества и недостатки чугунных труб

Для применения в разных сферах народного хозяйства чугунных труб ограничений практически нет ввиду высоких технических характеристик исходного материала. Главными его недостатками являются высокая стоимость и большая масса, что влияет на трудозатраты и расходы на привлечение технических средств для монтажа коммуникационных линий.

При проведении профилактических мероприятий — чистке участков трубопровода — потребуется физическая сила, чтобы открыть чугунный люк-ревизию, зафиксированный массивными болтами. Под воздействием влаги они имеют обыкновение окисляться, что мешает их откручиванию. Поэтому при установке чугунного стояка потребуется вырезать в нем люк, изготовить крышку, просверлить отверстия для креплений, что крайне сложно сделать без применения профессионального оборудования.

Как соединять пластиковые и чугунные трубы

Очень часто при ремонте возникает необходимость стыковки пластиковой трубы и чугунной. Конечно, можно просто вставить одну в другую, а соединение залить цементом. Но при этом пластик начнет деформироваться. Это приведет к тому, что появится течь

Крайне важно, чтобы место стыковки заделывалось очень тщательно. Ведь используются различные материалы, они расширяются по-разному при повышении температуры. Следовательно, появится разгерметизация, а следом за ней — течь

Из-за этого срок службы чугунной канализации снижается. В некоторых случаях системы даже приходится полностью переделывать

Следовательно, появится разгерметизация, а следом за ней — течь. Из-за этого срок службы чугунной канализации снижается. В некоторых случаях системы даже приходится полностью переделывать.

Всего можно выделить два способа стыковки чугунных и пластиковых труб. Выбор зависит от того, есть ли раструб или нет. Допустим, у вас в канализационной системе имеется раструб, поэтому достаточно приобрести специальный переходник. Именно его вы без труда установите в раструб. У переходников диаметр как у стандартных труб канализационной системы. Если есть необходимость, то можно купить даже нестандартные переходники. Он устанавливается в заранее очищенный раструб, желательно его обмазать силиконовым герметиком. А потом этот переходник нужно поставить пластиковую канализационную трубу.

Если же нет в канализационной системе раструба, то придется использовать два переходника различного диаметра. На чугунную трубу одевается переходник из резины. Поверхность трубы необходимо тщательно очистить и загрязнений. Сверху резинового переходника надевается пластиковый. Сточную трубу необходимо установить как раз в него. Но не забудьте, что все соединения необходимо обработать герметиком. Это позволит предотвратить появление не только течи, но и неприятного запаха.

Вот и все, стыковка труб завершена. Кстати, такое соединение очень просто разбирается при необходимости. Как видите, монтаж чугунных труб канализации выполняется довольно просто, но придется делать работы в команде.

Недостатки

При проектировании системы трубопроводов следует уделить внимание и нескольким недостаткам чугунных труб:

Хрупкость. Несмотря на высокую прочность к постоянным нагрузкам, материал не может переносить удары. Примером можно назвать то, что старый чугун можно расколоть ударом молотка или кувалды

Также не стоит забывать о том, что в системе может также подаваться пульсирующая жидкость или другая среда – в данном случае лучше уделить внимание другим вариантам исполнения труб.
Чугун имеет высокую плотность, что определяет большой вес получаемых конструкций. Кроме этого для повышения прочности в отношении ударных нагрузок при производстве увеличивается показатель толщины стенок

Существенное увеличение массы приводит к возникновению проблем во время транспортировки и выполнения монтажных работ. Выполняя разводку дома специальное оборудование не понадобится, но вот делая наружную канализацию или наружный подвод воды без спецтехники будет сложно обойтись.
При малых диаметрах возникают трудности в производстве. Поэтому варианты исполнения с диаметром менее 50 мм встречаются реже.
Применение метода литья определяет то, что на поверхность имеет высокий показатель шероховатости в сравнении с пластиковыми вариантами исполнения. Повышение шероховатости приводит к увеличению сопротивления, оказываемого при трении жидкости стенки, а также приводит к образованию налета и засоров.
Проводиться поставка исключительно прямолинейных участков.
Возникают сложности на момент обработки. Разрезать современный чугун можно только при использовании болгарки и специальных износостойких кругов. При этом точность среза целиком и полностью зависит от навыков мастера, в время, необходимое для выполнения подобной работы, зависит от диаметра труб, толщины стенок, типа используемого инструмента.

Недостатков у рассматриваемого материала довольно много, что и определяет постепенное повышение популярности пластика. Однако есть случаи, в которых применимы исключительно чугунные трубы.

Виды

Все чугунные трубы делятся на раструбные и безраструбные:

  • Раструбные считаются самым «старым» видом труб, но в то же время актуальным и популярным и по сей день. Они не подвержены образованию ржавчины и имеют длительный период эксплуатации. К минусам раструбных изделий следует отнести их хрупкость, которая существенно затрудняет проведение трубопроводов.
  • Безраструбные трубы изготавливаются из чугуна с высоким процентным содержанием графита, их внутренние стенки покрыты специальным составом на базе эпоксидных смол, благодаря чему заиливание и наслоение известковых отложений практически исключается. Такие трубы имеют широкий диапазон использования, благодаря которому они эффективно работают даже при контакте с агрессивными средами. Кроме того, трубы SML не нуждаются в дополнительных защитных механизмах, которые уберегают их от вибрации и разрушительного действия огня, поскольку эти изделия сами по себе прочны и устойчивы к негативным природным факторам.

Все трубы, произведенные из чугуна, можно разделить на несколько категорий. Остановимся подробнее на каждой из них:

Чугунные трубы с шаровидным графитом (ВЧШГ и ЧШГ)

Такие изделия изготовлены методом центробежного литья с добавлением шаровидного графита. Эти трубы нашли широкое применение при возведении напорных систем для обеспечения доставки технической и питьевой воды, а также для обустройства систем отопления, котельной и водопровода напорной канализации. Они оптимальны для прокладки под землей.

ЧШГ выдерживают внутреннее давление более 1.5 МПа, они не склонны к коррозии и образованию ржавчины, отличаются крепостью и пластичностью, а также стойкостью к колебаниям температуры и простотой монтажа.

Проходящая по трубам с графитом вода не меняет своих физико-технических и биологических свойств. По окончании периода эксплуатации такие трубопроводы легко демонтируются, а сам материал подлежит утилизации.

Безнапорные трубы

Они содержат пластичный графит, а их наружные и внутренние стенки покрыты антикоррозийным материалом, чаще всего битумом. Для облегчения прокладки этих труб один конец изделия оборудован раструбом.

Фановая водопроводная труба

Необходима для соединения стояка с атмосферой, она призвана предотвращать возникновение разрежения над потоком сточных вод.

Такой отрезок обязателен к монтажу в следующих ситуациях:

  1. если в дом два и более этажей;
  2. канализационные стояки в здании имеют диаметр 50 мм;
  3. в строении оборудован бассейн, который периодически выпускает сточные воды в большом объеме.

Трубы чугунные фланцевые

Трубы, оба конца которых гладкие, а для их соединения между собой используются фланцевые адаптеры. Эти устройства состоят из двух частей: непосредственно фланца с отрезком трубы и небольшой муфты, которая изготовлена из нержавейки. Во время монтажа фланец адаптера соединяется с фланцем трубы и присоединяется к муфте.

Виды чугунных труб

На сегодняшний день чугунные трубы (ЧТ) различают по типу сети и внешнему виду.

Классифицируются ЧТ по типу канализационной сети на:

  • Напорные трубы из высокопрочного чугуна с шаровидным графитом.
  • Безнапорные. Трубы чугунные безраструбные используются как канализационные.

По внешнему виду ЧТ разделяются на:

  • Безраструбные.
  • Раструбные канализационные трубы.

Самой первой на рынке появилась раструбная чугунная канализация, но от этого она не стала менее востребованной. Так как отличается хорошими техническими характеристиками. Безраструбный вид чугунной канализации более современный. Производители сделали трубы с высокими показателями прочности и антикоррозийной стойкости.

Чугун — прочный материал, который используют для канализационной сети. В мире технологий и инноваций нет достойного конкурента, который имеет все характеристики чугунных труб.

Особенности монтажа

            Рассмотрим алгоритм строительства наружной
канализации:

  • создание проекта. В него входят расчетная часть, схема размещения узлов, элементов системы, спецификация на материалы, комплектующие;
  • приобретение необходимых материалов, труб, емкостей;
  • производство земляных работ. По данным схемы выполняется разметка, затем выкапывают траншеи под укладку труб, гнезда под емкости, колодцы, коллекторы;
  • установка емкостей, септиков, других резервуаров. В условиях высокого уровня грунтовых вод на дно гнезда предварительно устанавливают бетонный якорь, фиксирующий положение емкости. Сразу выполняется выравнивание по осям, гидроизоляция (если надо), утепление;
  • выполняется укладка трубопроводов. Они должны иметь заданный уклон, который соответствует диаметру трубы. Так, для элементов на 110 мм на каждый метр уровень должен понижаться на 2 см. Чем больше диаметр, тем меньше оптимальный наклон;
  • выполняется утепление труб. Используются разные материалы. Наиболее удачный выбор — пенопластовая скорлупа. Она плотно охватывает трубу, полностью исключая потери тепловой энергии;
  • выполняются испытания. По каналам пропускают воду и смотрят, насколько герметичны соединения. Устраняются обнаруженные недочеты, протечки или другие изъяны. После этого траншеи засыпают грунтом. С этого момента систему можно считать введенной в эксплуатацию.

Указанный алгоритм относится практически ко всем комплексам. Каждый проект имеет свои особенности, но общий порядок строительства остается неизменным.

Критерии грамотного выбора

При выборе канализационных труб ориентируются только на два параметра: толщину стенок и внутренний диаметр изделия. От толщины стенок во многом зависит механическая прочность изделия.


Внутренний диаметр полимерных цилиндрических изделий должен в полной мере соответствовать прогнозируемому объему стоков, который будет заполнять трубопровод

Для внутренней канализации применяют ПВХ трубы, окрашенные в серый цвет. При обустройстве самотечных систем толщина стенок таких изделий должна составлять не менее 1,8 мм.

Для наружной прокладки, которая предполагает под собой более жесткие условия, выбирают изделия оранжевого и желтого оттенка. В таких изделиях каждому размеру соответствует свой показатель толщины стенок.

В качестве примера приведем соответствие параметров для труб D 200 мм:

  • SN2 – для легких условий при глубине заложения трубопровода в пределах 2-х метров выбирают трубы с толщиной стенки в 3,9 мм.
  • SN4 – для средних условий жесткости при глубине заложения трубы в районе 4-х метров выбирают изделия с толщиной стенки в 4,9 мм.
  • SN6 – для тяжелых условий при глубине заложения трубопровода до 6-и метров задействуют трубы с толщиной стенки в 5,9 мм.

Помимо изделий оранжевого цвета для прокладки наружной канализации можно использовать полимерные трубы, окрашенные в красно-кирпичный цвет. А какие канализационные трубы предпочесть? Именно этот вопрос мы подробно разбирали здесь.


Главное – при выборе изделий учитывать поверхностную нагрузку и максимальное рабочее давление, а в процессе монтажа выдерживать наклон трубопровода

Гофрированные трубы, предназначенные для наружной канализации, имеют размеры по наружному диаметру в диапазоне от 160 до 630 мм, а по величине условного прохода – от 139 до 542 мм. Они выпускаются в виде шестиметровых отрезков. Параметр кольцевой жесткости продукции – SN8 либо SN16.

Особенности монтажа

Монтажные работы состоят из следующих этапов:

  • подготовительных операций;
  • демонтажа старых коммуникаций;
  • замеров;
  • подсчёта нужного количества труб;
  • прокладки пластиковых коммуникаций;
  • установки переходника.

Подготовка к соединению труб

Необходимые инструменты и материалы

Для проведения монтажных работ потребуется заранее подготовить следующие инструменты:

  • киянка деревянная или резиновая;
  • уровень;
  • маркер;
  • болгарка;
  • набор ключей или разводной;
  • аппарат для сварки пластика.

На основе измерений диаметров труб потребуется закупить переходник, а также прокладки, уплотнители, муфты, герметики.

Подготовительный этап

На этапе подготовки важно правильно выполнить демонтаж старых коммуникаций:

  1. Освободить достаточно пространства.
  2. Отсоединить всю сантехнику, счётчики.
  3. При наличии соединений на герметик или цемент необходимо аккуратно их простукивать молотком, а затем извлекать остатки абразивным инструментом.
  4. Выполнить последовательный демонтаж коммуникаций.

Чтобы демонтировать стояк, нужно выполнить следующее:

  1. Делаем надпил над тройником выше на 10 см сверху, снизу – на 8 см. Глубина должна составлять меньше половины диаметра коммуникаций.
  2. Внутрь верхнего надпила вставляем стамеску и начинаем выбивать конструкцию. Сила удара подбирается такой, чтобы расколоть чугунное изделие. Осколки извлекаются и удаляются.
  3. Отверстие затыкается полиэтиленовой плёнкой.
  4. В нижний надпил вставляется лом и расшатывается соединение. При необходимости используют перфоратор для удаления цемента. При возникновении сложностей тройник срезается болгаркой на расстоянии от раструба более 3 см.

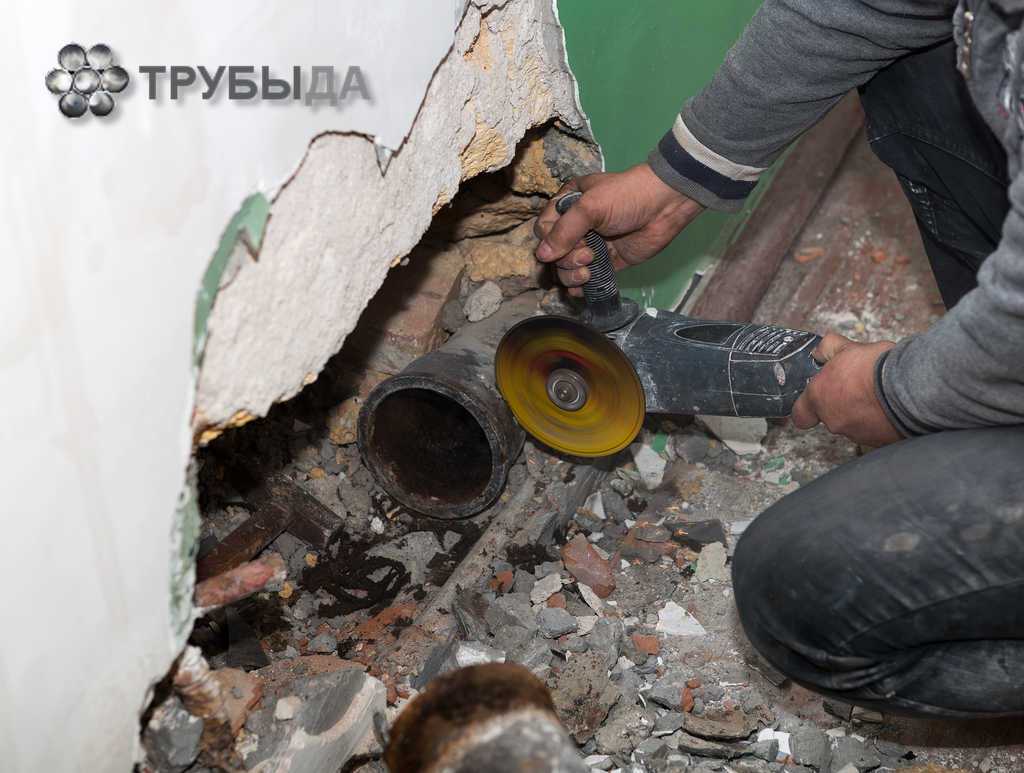

  5. Торцы обрабатывают болгаркой до чистого металла.

После демонтажа следует выполнить все необходимые замеры. Затем нужно купить материалы. Перед проведением работ отключается подача воды, подготавливаются средства индивидуальной защиты.

Частые проблемы и ошибки

Основные проблемы и ошибки при соединении:

  • раструбы направлены против движения стоков, за счёт чего могут возникать частые засоры;
  • не соблюдены уклоны при прокладке, велика вероятность появления застоев, попадание неприятного запаха в помещение;
  • коммуникации установлены внатяжку, стыки быстрее теряют герметичность, особенно при резких температурных колебаниях;
  • отсутствие хомутов на длинных участках, возможны провисания пластиковых изделий, потеря герметичности, засоры;
  • не достаточно герметизированы стыки, появляются протечки;
  • при демонтаже старых труб были повреждены новые;
  • не удалён старый герметик, неплотное соединение, низкая прочность;
  • чугун не очищен в месте соединения от грязи и ржавчины, протекание коррозионных процессов, снижение срока службы коммуникаций;
  • не соблюдены условия или сроки твердения герметика, вероятны протечки.

При прокладке участка пластиковых труб потребуется организовать проверочные люки. Они упростят обслуживание, ремонты, осмотры.

Общая характеристика и разновидности трубопровода

Для изготовления изделий на металлургических комбинатах используется высокопрочный чугун, а процесс производства должен полностью соответствовать требованиям ГОСТ 6942-98. Чугунные трубы должны соответствовать таким параметрам:

  • Диаметр — от 50 до 1200мм;
  • Длина — 2-7 м;
  • Толщина стенки — 6,7 — 31 мм.

Чугунные трубы имеют такие отличительные характеристики:

  • Устойчивость к механическому воздействию;
  • Устойчивость к воздействию высокой температуры;
  • Прочность;
  • Высокопрочный чугун придает износоустойчивости;
  • Стойкость к коррозии;
  • Нет необходимости в дополнительной шумоизоляции;
  • Для соединения элементов трубопровода при монтаже используются чугунные фитинги, что значительно экономит средства на приобретение материалов;
  • Пожаробезопасность;
  • Продолжительный срок использования.


Безнапорные чугунные трубы

Для того чтобы изделия успешно противостояли коррозии, их покрывают с обеих сторон нефтяным битумом. К слову, устойчивость к коррозии у чугуна самая высокая среди всех видов металла. Также битумное покрытие внутри изделия значительно снижает коэффициент шероховатости, делает стенки гладкими и способными пропустить большее количество жидкости.

Чугунная труба бывает следующих типов:

  • ВЧШГ — напорная;
  • ЧК — безнапорная;
  • SML — безраструбная;
  • ЧНР — раструбная.

Монтаж систем канализации

Современные производители выпускают различные чугунные трубы для канализации – гост предписывает определенные типоразмеры и конфигурацию деталей. Большой ассортимент труб и фасонных элементов позволяет монтировать канализационные системы различных конфигураций. Монтаж трубопровода осуществляется по следующему алгоритму:

  • Хвостовая часть устанавливаемой трубы (не имеющая раструба) вставляется в раструб предыдущей детали.
  • Зазор в раструбе уплотняется при помощи пакли. Для этого слой намотанной льняной пакли забивается в раструб при помощи деревянной лопатки, по которой ударяют молотком.
  • Процесс зачеканивания (забивания пакли в раструб) продолжается до тех пор, пока не будет заполнено две трети раструба.
  • Теперь нужно заполнить раструб цементным раствором. Для его приготовления используется цемент марок М400 или М300, которой следует развести водой в соотношении 9 к 1.

  • Залитый в раструб раствор следует уплотнить, а затем положить сверху мокрую ткань. Это делается для того, чтобы раствор высыхал постепенно и не образовывал трещин.
  • Описанные выше способ соединения применяют, когда выполняют соединения чугунных труб между собой. В том же случае, если необходимо соединить чугунную трубу с трубой из другого материала (например, с пластиковой), следует использовать специальные переходники. Эти детали позволяют соединить трубы, имеющие разный диаметр. Для надежности соединения чугунной трубы с переходником внутреннюю поверхность раструба и сам переходник следует смазать силиконовым герметиком, тщательно распределяя его по поверхности. Поле чего переходник вставляется в раструб.

Таким образом, несмотря на сложности монтажа, чугунные трубы для строительства канализации продолжают пользоваться популярностью. Объясняется это надежностью, ведь период их службы составляет несколько десятков лет.

Разновидности чугуна

Классификация чугунных труб проводится по типу используемого материала при их производстве. По своей классификации и составу рассматриваемый материал делят на основные 2 группы:

  1. Серый.
  2. ВЧШГ или высокопрочный.

Первый тип имеет большой вес и невысокую пластичность, материал хрупкий, восприимчивый к ударным нагрузкам. Серый чугун в основном используется при производстве труб, предназначенных для прокладки внутри помещений: их диаметр не превышает показателя 100 миллиметров.

ВЧШГ обладает лучшими эксплуатационными качествами, что позволяет использовать подобный материал при производстве труб обширной области применения. Он более прочный, пластичный, имеет длительный срок эксплуатации.

Причины замены чугуна полимерами

Чем же обусловлена возрастающая популярность полимерных изделий, которыми стремятся заменить чугун? Как выясняется, главными причинами являются:

  • риски коррозии чугуна от повреждения блуждающими токами электромагнитных полей;
  • отсутствие дополнительной защиты внутренних стенок труб от агрессивных сред;
  • жёсткость изделий, позитивно влияющая на отдельно взятую трубу, но провоцирующая смещение суммарных нагрузок грунта в точки стыков на трубопроводе, собранном из десятка и более труб;
  • технические сложности, неизбежно появляющиеся в процессе ремонта или на случай создания новых коммуникационных врезок.

Полимерные трубы гораздо чаще, чем чугунные, используются при создании систем автономной канализации в частных домах.

Система водоотведения

В ходе монтажа чугунных канализационных труб, с целью продления срока их функционирования и недопущения механических дефектов, необходимо очень бережное отношение.

Благодаря прослойке нефтяного битума, которую наносят на трубные изделия, обеспечивается надежная защита от коррозийного разрушения, а внутренняя поверхность делается ровнее. При этом трение жидкости о поверхность трубы существенно уменьшается.

Стыковка изделий из чугуна осуществляется благодаря фасонным деталям из такого же материала. При устройстве водоотводящей системы под раковинами, мойками, умывальниками лучше воспользоваться трубами из чугуна с величиной поперечного сечения 50 мм, а при установке унитаза −100 мм под выпускной патрубок. Такой же диаметр имеют все трубные изделия в туалете и по стоякам.

Безраструбная канализация

Трубы и фитинги безраструбного типа, которые используются для нужд канализации с середины прошлого века, имеют гладкие концы и собираются в одно целое с помощью хомутов, изготовленных из высококачественной нержавеющей стали. В хомуты вложены резиновые манжеты, на изготовление которых идёт химически устойчивая резина. Разновидностью соединения безраструбных чугунных труб является использование муфт из эластомера, которые надеваются на концы труб и обжимаются хомутами. Муфта изнутри оснащена ограничителем, который при обжиме хомутом создаёт идеально герметичное соединение.

Безраструбная канализация по типу месторасположения делится на два вида: внутренние канализационные сети и наружные. Внутренние сети – это система вывода стоковых вод внутри здания и доставка их в наружную канализацию, которая состоит из системы, отводящей стоки из зданий и доставляющей их в сточный коллектор.

Как и любым другим строительным материалам, чугуну свойственны достоинства и недостатки. Основным плюсом таких труб является высокая прочность и структура материала, из которого они изготовлены. У них высокая устойчивость к коррозии и агрессивным средам. Экологичность и огнеупорность делают их просто незаменимыми в вопросах воздействия на здоровье человека. Что касается цены, то она невелика, если исходить из соотношения показателей цены и качества.

Из недостатков чугунных труб на первом месте стоит их большой вес. Из-за него при монтаже внутри зданий увеличиваются физические нагрузки, а при прокладывании наружной канализации необходимо использовать специальную технику. Также при монтировании чугунных труб увеличивается трудоёмкость процесса по сравнению с теми же операциями, совершаемыми с полимерными или пластиковыми трубами. Да и времени для монтажа требуется больше.

И всё-таки, взвесив все за и против, можно прийти к логическому выводу по поводу оценки качества труб. Если учитывать характеристики и возможности труб из чугуна, полимеров или пластика, установка первых во внутренних и наружных сливных системах более практична и выгодна. В связи с этим чугунные трубы ещё долгое время будут использоваться как во внутренних, так и в наружных стоковых системах.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
