Простой индикатор для определения скрытой проводки

Бюджетные детекторы

Стоимость таких механизмов не составляет более 1599 рублей. Это отличный выбор для небольших, домашних работ. Однако для профессионального использования они не подходят, так как имеют относительно маленькую глубина обнаружения проводки.

5. Stanley S100 STHT0-77403

Вес данного устройства составляет 0,1 кг. Весь корпус выполнен очень прочно, поэтому легко выдерживает механические повреждения или падения. Устройство имеет очень простую конструкцию – совсем решать калибровку можно при помощи лишь одной кнопки. Вверху механизма находится специальный прибор, оставляющий на поверхности линии. Детектор находит провода на до 5,1 см. Устройство также нужно для нахождения кромок. Механизм может определять проводку под напряжением. Так, загорается светодиод, играющий роль индикатора.

Стоимость 1100–1200 рублей.

Stanley S100 STHT0-77403

Плюсы

• компактность, небольшой вес;
• прочный корпус;
• удобно держится в ладони (не выскальзывает и не натирает руку).

Минусы

маленький объем встроенного аккумулятора.

Детектор Stanley S100 STHT0-77403

4. Meet MS-158M

У данного детектора присутствует регулировка чувствительности. Светодиод, загорающийся во время обнаружения проводки под напряжением, также может послужить подсветкой в темных помещениях. Центральный корпус устройства может спокойно разворачиваться на половину полного оборота, что обеспечивает удобство использования при любых условиях. Детектор может обнаружить проводку на глубине до 50 мм. Конструкция механизма очень прочна. К тому же сам детектор может очень легко настраиваться.

Стоимость 580–1000 рублей.

Meet MS-158M

Плюсы

• может проверять напряжение в слабых цепях электрического тока;
• рабочее место может подсвечиваться в темных помещениях;
• отлично выдерживает большие или малые температуры.

Минусы

потеря прочности при поворотах (сгибах) главного корпуса детектора.

Детектор Meet MS-158M

3. DSL-8220S

Корпус механизма покрыт водонепроницаемой оболочкой, что предотвращает попадание влаги в него. Устройство реагирует на находку одновременно при помощи световых и звуковых сигналов. Обнаруживать электрическую проводку прибор может на глубине 2 см. Это небольшой результат, однако имеет инструмент очень маленькую погрешность измерения. Чувствительность измерений может регулироваться плавным способом. Корпус механизма отлично выдерживает повреждения или падения.

Стоимость 650–1000 рублей.

DSL-8220S

Плюсы

• легкое управление;
• негабаритные размеры;
• небольшая цена.

Минусы

требуется частая калибровка.

Детектор DSL-8220S

2. Condtrol Drill Check

Механизм имеет небольшие габариты. Вес устройства составляет всего лишь 45 граммов. Благодаря этому детектор может отлично использоваться в течение долгого времени или же в труднодоступных местах. Прибор работает от 3 батареек и имеет щадящую трату электроэнергии. Заряда детектора хватит спокойно на неделю активной работы. Корпус инструмента сделан из прочного и удобного для руки материала. Механизм имеет глубину обнаружения всего 4 сантиметра. Однако у прибора присутствует удобный индикатор, который подсвечивается разными цветами в зависимости от обнаруженного материала.

Стоимость 900–1000 рублей.

Condtrol Drill Check

Плюсы

• небольшие, удобные габариты;
• прочный корпус;
• удобный индикатор;
• хорошая экономия заряда.

Минусы

небольшая чувствительность обнаружения электрической проводки.

Детектор Condtrol Drill Check

1. Wortex MD 3009

Вес устройства составляет 0,2 кг. Несмотря на это инструмент очень удобен в использовании. Прибор обладает отличной экономией электроэнергии (тратит очень мало заряда). Работает он лишь от одной батареи «Крона». Также на корпусе установлен индикатор заряда, показывающий количество оставшейся энергии. Он заранее предупредит, когда заряд закончится. При обнаружении проводки детектор издает сигналы, которые отличаются между собой. Благодаря этому определяется вид найденного материала. Детектор находит проводку на расстоянии 5 см.

Стоимость 850–1599 рублей.

Wortex MD 3009

Плюсы

• при правильной эксплуатации прослужит не один год;
• удобный корпус;
• обнаруживает цветные и черные металлы;
• экономия заряда.

Минусы

большой вес.

Детектор Wortex MD 3009

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

• выполненный из пластика остов (корпус рукоятки);
• металлическое «жало»;
• встроенный в корпус токопроводящий контакт и лимитирующий резистор;
• пружина;
• неоновый либо светодиодный индикатор;
• контактная пластина.

Для чего надо знать, где идут провода

Если в квартире намечаются ремонтные работы, перепланировка или необходимо на стену что-то новое повесить, нужно знать, где проходит скрытая проводка. При аварийной ситуации с электрикой это тоже необходимо. А план (чертёж) размещения проводов, как правило, у хозяев отсутствует. По правилам провода в стене можно вести только в вертикальном и в горизонтальном направлении. Но через много лет после выполнения монтажных работ нет никакой гарантии, что всё выполнено по правилам. Работа «вслепую» может привести к большим неприятностям.

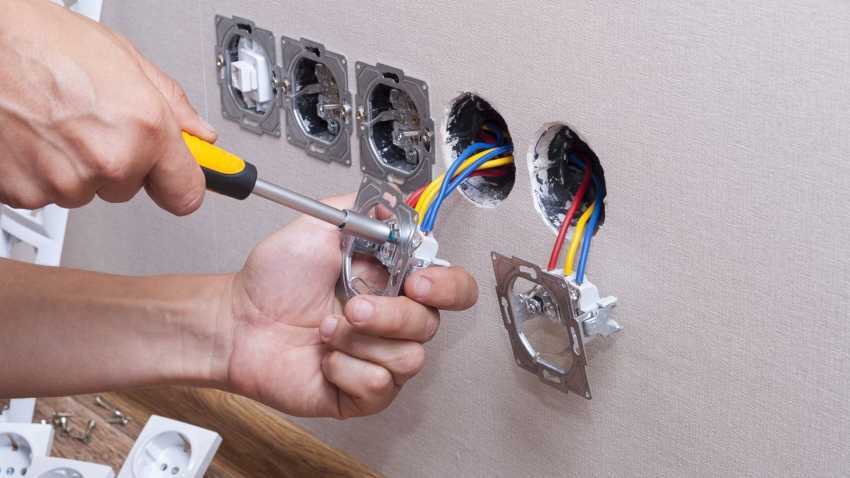

ФОТО: YouTube.comЭлектропроводка

«Дедовские» способы обнаружения скрытой проводки в стене

Для поиска старой проводки люди пользуются и способами «умельцев», и современными специальными приборами.

Демонтаж обоев и визуальный осмотр

Самый простой способ – это снять обои и посмотреть, как проложены по стене штробы. Но не всегда хочется портить внешний вид стены.

ФОТО: m-strana.ruШтробы на стене для правильной электропроводки

Металлоискатель обнаруживает в стене все металлические предметы, дорогие модели отличают медь и алюминий от железа. Метод даёт погрешность до 5 см и работает при обесточенном проводе.

Мультиметр или радиоприёмник

Комбинация мультиметр-транзистор тоже может служить детектором положения провода. Мультиметр включается в режим измерения сопротивления транзистора на значение 200 Ом. Один вывод триода используется как антенна. Вокруг провода с электрическим током образуется электромагнитное поле, транзистор в этом поле меняет своё сопротивление, мультиметр это явление отслеживает. Точность – до 6 см.

Простой способ поиска возможен с применением маленького радиоприёмника. В проводах идёт переменный ток с частотой 50 Гц. Если приёмник, настроенный на частоту 100 Гц, поднести к стене с проводами, в приёмнике появится треск. Чем ближе к проводам, тем треск сильнее. Перемещая приёмник вдоль стены и отмечая точки максимального шума, можно с точностью до 10 см определить расположение провода.

Индикаторная отвёртка или слуховой аппарат

Индикаторная отвёртка находит провода под током, заложенные не глубже 2 см. Зато с её помощью можно определить, провод целый или оборван. Для этого нужно взяться за один конец провода, а к другому концу прикоснуться отвёрткой.  Если провод целый, то лампочка в отвёртке загорится. Таким же образом ищется фаза и ноль.

Слуховой аппарат, особенно старых марок, применяется так же, как и радиоприёмник.

Где купить?

Специализированные магазины предлагают детектор металла и скрытой проводки в ассортименте. Консультанты в электротоварах помогут выбрать требуемый функционал и, соответственно, определиться с моделью.

Здесь же можно и опробовать приглянувшееся устройство, протестировав детектор электропроводки в действии. Как правило, продавцы-консультанты идут на это. Ведь покупатель должен понять принцип действия нового инструмента, оценить его работу.

В магазине можно протестировать детектор электропроводки

Еще один важный момент – глубина сканирования приспособления. Именно эта характеристика должна стать определяющей. Тогда прибор для нахождения проводки в стене не разочарует. Оптимальная глубина проникновения составляет 50-60 мм. Такую ширину способен просканировать достойный инструмент. Тот, кто видит на расстоянии 10-20 мм, не подходит. Ведь провода спрятаны глубже. Есть, конечно, и супер-искатели, которые способны определить предметы на глубине 80-100 мм. Но и стоимость их кусается.

Детектор MS-158

Данный детектор китайского производства и как многое китайское имеет свои минусы и особенности к которым необходимо приспособиться.

Необходимо приобрести навык работы с прибором, чтобы точно отличать сигналы. Не все электрики предпочитают им пользоваться как раз из-за большой погрешности. Но для бытового использования, тем более разового, это наиболее оптимальный вариант.

Для калибровки переключатель ставите в первое положение (I). Инструмент начинает сигнализировать светодиодом и звуковым сигналом. Постепенно выкручивая регулировочное колесико на минимум, добейтесь затухания сигнала и звука. После чего проверьте работоспособность прибора поднеся его к металлическому предмету. Он должен издать звук и должна загореться лампочка светодиода. Если произошло все именно так, инструмент готов к работе.

Для поиска проводки щуп поворачивают на 180 градусов и включают режим 1. Прикладывают детектор к стенке и медленно проводят вдоль нее. Там где детектор издаст звуковой сигнал находится металл. Как вы понимаете вам хотя бы примерно нужно знать места прохождения проводки, иначе легко можно запутаться в показаниях инструмента. Глубина определения скрытых проводов — до 5см.

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей.

Устройство стандартной индикаторной отвертки выглядит следующим образом:

• выполненный из пластика остов (корпус рукоятки);
• металлическое «жало»;
• встроенный в корпус токопроводящий контакт и лимитирующий резистор;
• пружина;
• неоновый либо светодиодный индикатор;
• контактная пластина.

Металлодетекторы

Это компактные металлоискатели, которые прекрасно справляются с поиском всего, что спрятано от глаз. Ведь поиск проводки в стене прибор такого вида ведет безошибочно. Он найдет даже те электрические линии, что обесточены.

Катушка металлодетектора создает вокруг себя электромагнитное поле

Правда, будет реагировать и на посторонние предметы – старые гвозди и шурупы, любые металлические изделия. Это может замедлить работу мастера. Особенно неопытного в данном виде деятельности.

Отдельные модели таких приспособлений могут даже определить вид металла, указать на пустоты в структуре поверхности, найти дерево и пластик. Прибор для определения скрытой проводки данного вида основан на катушке. Она создает вокруг себя электромагнитное поле, которое и помогает найти нужные предметы.

Лучше всего зарекомендовала себя продукция фирмы Tesla, которая как раз и специализируется на производстве электротехники.

Интерскол ЭД-0,2 – простейший и недорогой

Простой и недорогой детектор по выявлению скрытой проводки, каркасных металлических элементов. Определяет наличие металла в деревянной конструкции. Позволит уточнить место закладки трубопроводов.

Начало работы и сбор информации осуществляется нажатием только одной кнопки. Обнаружение скрытых элементов оповещается звуковым или световым сигналом. Точность составляет 1~2 см, что позволяет избежать нарушения трубы или электрокабеля.

Плюсы:

• Дёшев. Справляется с задекларированными функциями.
• Прост в применении, удобно пользоваться.
• Лёгкий, компактный.

Минусы:

• Абсолютно точно не указывает, но зону в пределах сантиметра обозначает.
• Лучше бы пальчиковые батарейки, чем крона, – она дороже.

DSL-8220S

Детектор DSL-8220S – это простое и надёжное устройство, позволяющее найти фазный проводник на глубине до 20 мм. Прибор имеет водозащитный корпус и оснащён звуковым и световым индикаторами обнаружения, что позволяет своевременно реагировать на находку. Для более точного результата предусмотрена возможность ручной регулировки чувствительности. Основной зоной сканера является вся передняя торцевая часть корпуса. Сигнализатор достаточно долго функционирует от батарейки типа «Крона». Схема его работы предполагает, что в качестве антенны используется корпус прибора.

Достоинства:

• Лёгкий и компактный, размеры – 195x50x20 мм;
• Простой в управлении;
• «Видит» предметы под штукатуркой, деревом, пластиком, кирпичом;
• Доступная стоимость;
• Обнаруживает кабеля разных типов – антенные, телефонные, электросети.

Недостатки:

При частом использовании сбивается в показателях и требует калибровки.

Прибор «DSL-8220S» производится и в Китае, и в РФ. Большинство пользователей хорошо отзываются именно о моделях российской сборки, и рекомендуют приобретать только их. Также во время эксплуатации сканера замечено, что его чувствительность выше, если провода не находятся под напряжением.

Обзор нескольких моделей детекторов проводки и металла

Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.

Детектор напряжения UNI-T UT-12A

Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.

Трассоискатель Mastech MS6812

Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.

Искатель проводки BSIDE FWT11

При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).

Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.

Характеристики:

Длина кабеля:	300 м
Класс защиты:	IP40
Функции:	трассировка, топология, генератор сигнала
Размеры:	235 х 145 х 51 мм
Вес:	500 г

Сканер IdeenWelt (Германия)

Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.

В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.

Некоторые характеристики приводятся в таблице:

Обнаружение проводки:	до 30 мм
Обнаружение металла:	до 50 мм
Обнаружение дерева:	до 38 мм

Детектор металла Einhell TC-MD 50

Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.

Характеристики:

Обнаружение металла (черный):	50 мм
Обнаружение дерева:	19 мм
Обнаружение металла (медь):	38 мм
Обнаружение проводки:	50 мм
Вес сканера:	150 г
Вес в упаковке:	340 г

Сканер проводки BOSCH PMD 7

Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).

Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.

Детектор проводки Bosch GMS 120 M

Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.

В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.

Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.

Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional

В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.

Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.

Как проверить фазу без индикаторной отвертки

Как определить фазу без индикатора? Существует несколько способов. Они подчас являются единственной возможностью, позволяющей правильно установить выключатель или заменить подгоревшую розетку.

Первый из них – самый быстрый, простой и надежный. Он основан на визуальном осмотре проводов. Дело в том, что разноцветная оплетка неслучайна. Именно цвет указывает на нейтральность или нахождение под фазой жилы. Запомнить соответствие сложно, да и не нужно. При необходимости стоит просто заглянуть в маркировочную таблицу.

Второй вариант позволяет установить наличие напряжения при помощи все той же контрольки. Один провод следует прикрепить к очищенному до блеска металлу системы отопления, а другим дотронуться до жил, где нужно определить фазу. Если коснуться жилы под напряжением – лампочка загорится. При отсутствии под рукой лампы накаливания можно воспользоваться неонкой.

Третий способ, подсказывающий, как найти фазу без индикаторной отвертки, может вызвать улыбку, так как схема включает…картошку. Кроме того, понадобятся два проводка длиной около 50 см и резистор 1 МОм. Один кабель нужно присоединить к металлу отопления, вторым прощупать интересующую жилу. Концы проводов необходимо вставить в разрез картошки. Если через несколько минут появились следы потемнения, значит, жила фазная. Если нет, то определился ноль. Стоит заметить, что период выдерживания должен быть 5, максимум – 10 минут. До истечения крайнего временного порога выводы делать не стоит.

Определить фазу без индикаторной отвертки можно по цвету провода.

1 Самодельный детектор с пьезоэлементом – простыми словами о сложном

Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.

Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.

Детектор скрытой проводки можно сделать самостоятельно

Для сборки прибора вам понадобится следующий набор элементов:

• микросхема К561ЛА7;
• 9 V батарейка Крона;
• коннектор, разъем для батарейки;
• ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
• звуковой пьезоэлемент;
• одножильный медный провод или проволока L= 5–15 см;
• проводки для спайки контактов;
• деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.

Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.

Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.

9-вольтовая батарейка типа Крона понадобится для питания схемы

Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.

Схема сборки детектора со светодидом

Соединения производим в следующей последовательности:

1. 1. Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
2. 2. Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
3. 3. Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
4. 4. Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
5. 5. Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
6. 6. Медный провод припаиваем к концу резистора.
7. 7. Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
8. 8. С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
9. 9. Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
10. 10. Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.

Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.

Лучшие варианты

В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.

Индикатор скрытой проводки нужен даже когда требуется в бить гвоздь

Детектор проводки Дятел

Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.

Дятел — прибор обнаружения скрытой проводки

Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:

1. определяет местоположение проводника с точностью до 10 мм;
2. до 100 мм;
3. до 300 мм;
4. до 700 мм.

То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

Bosch DMF 10 Zoom

Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.

Bosh dmf 10 zoom

При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.

Также на дисплее высвечиваются графические изображения найденных материалов:

• перечеркнутый магнит означает немагнитный металл (алюминий, например);
• молния с делениями — проводка под напряжением;

Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

https://youtube.com/watch?v=Xkgtdi95oQk

Определить скрытой проводки Bosch GMS-120

Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:

1. металлы магнитные и немагнитные;
2. проводка;

3. древесина.

Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.

Из всех отзывов можно вывести несколько практических рекомендаций:

• если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
• если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.

В общем, при определенном опыте, можно довольно точно определить где находится проводка.

Прибор ПОСП 1

Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).

Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.

Домашний мастер: сделать детектор своими руками

Многие мастера гордятся тем, что самостоятельно сооружают необходимые приспособления. Самоделкины убеждены: детектор скрытой проводки своими руками сделать не сложно. Паяльник, радиодетали и чуть-чуть сноровки решат поставленную задачу. Получится дешево и надежно.

Детектор скрытой проводки своими руками сможет сделать каждый – было бы желание

Индикатор скрытой проводки своими руками можно сделать в двух вариантах. Первый основан на использовании принципа умножения напряжения. Второй представляет собой устройство, работающее на микросхеме, которая улавливает электромагнитное поле.

Итак, первый тип устройства базируется на использовании транзисторов. В основу должны лечь сверхчувствительные транзисторы. Можно использовать марку ВС547. Данные элементы характеризуются высоким коэффициентом усиления на фоне ничтожного уровня помех. К ним в пару понадобятся маломощные резисторы. Естественно, индикаторный светодиод. Все это нужно будет поместить в специальный корпус. Снабдить батарейками.

Собирается такой тип устройства по схеме:

Схема дополняется выключателем.

Когда прибор готов, необходимо провести проверку его рабочего состояния. Для этого его нужно приблизить к проводу. Если светодиод загорелся, то со своей функцией устройство справляется. Можно экспериментировать со стенами.

Прибор для определения скрытой электропроводки во втором варианте изготавливают на базе приемника радиосигнала. Потребуются две антенны, транзистор, микросхемы, светодиоды, конденсаторы, резисторы. Такой инструмент поможет не только найти кабель в стене, но и старые гвозди, куски арматуры. Для этого искатель проводки в стене необходимо снабдить переключателем. Он будет менять режим электростатического детектора на вариант индуктивного металлодетектора. И наоборот.
